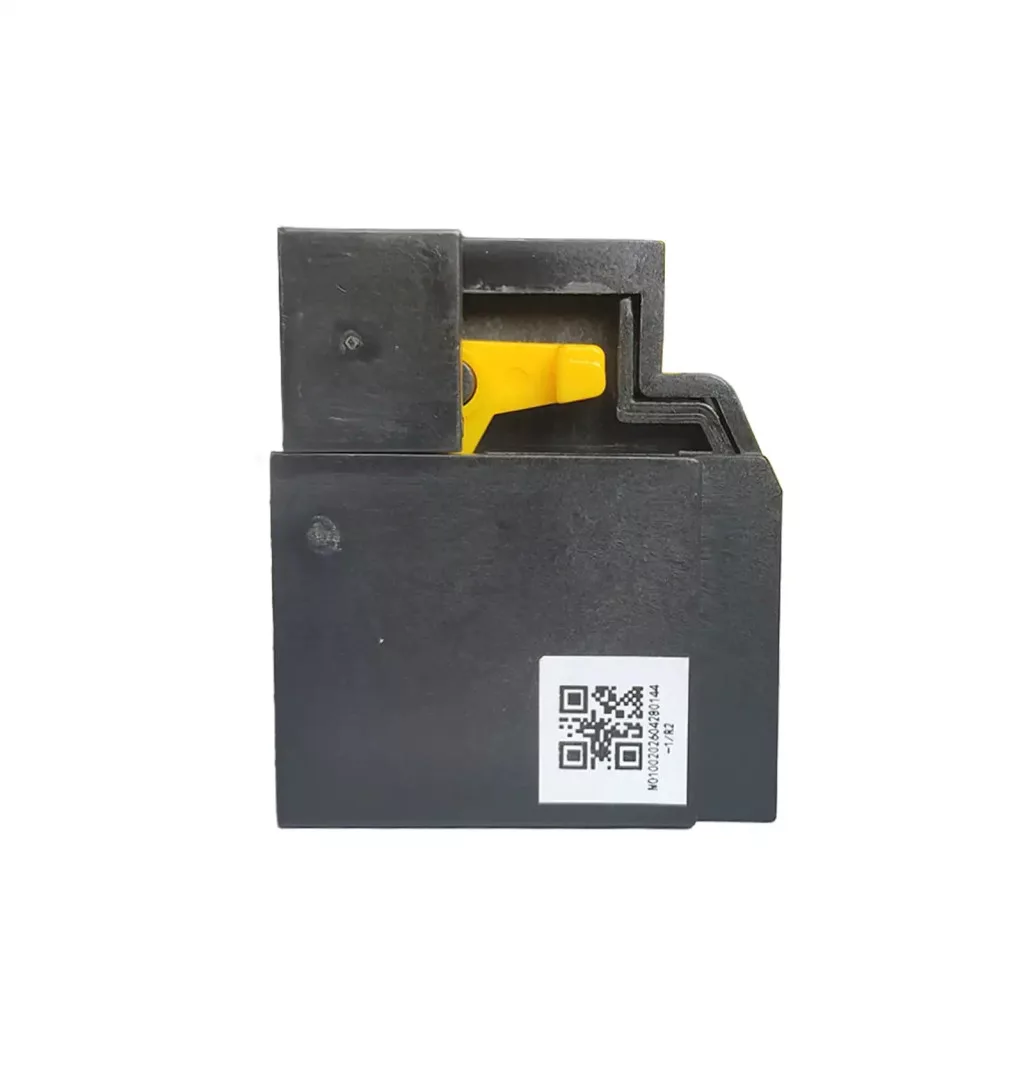

OMU System OMC6630SD1L távkijelző megszakítóhoz bal 400V AC 0,3A

Az OMU System OMC6630SD1L távkijelző az OMC6 sorozatú, 400 A, 630 A, 800 A és 1000 A keretméretű MCCB kompakt megszakítókhoz készült SD kioldásjelző segédérintkező. Feladata a megszakító kioldott állapotának távoli elektromos visszajelzése, így a kioldási esemény továbbítható PLC, épületfelügyeleti rendszer, jelzőlámpa vagy megfelelő vezérlőberendezés felé. A modul a kompatibilis megszakító bal oldali tartozékhelyére szerelhető, és gyárilag szerelt, 60 cm hosszú csatlakozóvezetékkel rendelkezik. A jelzőérintkező névleges termikus árama 3 A, használati kategóriája AC-15 / DC-13, névleges kapcsolási árama 400 V AC feszültségen 0,3 A, 220 V DC feszültségen pedig 0,15 A. A B11, B12 és B14 jelölésű érintkezők normál ON/OFF állapotban és kioldott TRIP állapotban eltérő kapcsolási helyzetet vesznek fel. Az SD távkijelző nem oldja ki a megszakítót, hanem annak kioldási állapotáról biztosít távoli visszajelzést.

Gyors termékösszefoglaló

Fő előnyök

• Távoli kioldásjelzés: a kompakt megszakító kioldott állapotának elektromos visszajelzése.
• SD riasztóérintkező: a megszakító kioldásakor megváltozik a jelzőérintkező kapcsolási állapota.
• Bal oldali beépítés: a kompatibilis OMC6sm megszakító bal oldali tartozékhelyére szerelhető.
• 60 cm hosszú gyári csatlakozóvezeték: elővezetékezett kivitel a jelzőáramkör bekötéséhez.
• Négy kompatibilis keretméret: 400 A, 630 A, 800 A és 1000 A keretméretű OMC6sm megszakítókhoz.
• Három- és négypólusú kompatibilitás: a felsorolt keretméretek 3P és 4P kiviteleihez.
• AC-15 kapcsolási adat: 400 V AC feszültségen 0,3 A.
• DC-13 kapcsolási adat: 220 V DC feszültségen 0,15 A.
• 3 A Ith: a jelzőérintkező névleges termikus áramának megadott értéke.
• Váltóérintkezős működés: a B11 közös ponthoz normál és kioldott állapotban eltérő érintkező kapcsolódik.
• PLC- és épületfelügyeleti alkalmazásokhoz: a megszakító kioldása továbbítható megfelelően kialakított felügyeleti áramkörbe.
• Üzemeltetési hibajelzéshez: a kioldás ténye távolról is felismerhető.

Ideális választás

Az OMU System OMC6630SD1L távkijelző ipari villamos elosztó- és vezérlőberendezésekben alkalmazható, ahol a 400 A, 630 A, 800 A vagy 1000 A keretméretű OMC6sm kompakt megszakító kioldási állapotáról távoli visszajelzés szükséges. A jelzőérintkező segítségével a kioldás ténye PLC digitális bemenetre, épületfelügyeleti rendszerbe, jelzőlámpás egységhez vagy más megfelelő riasztóáramkörbe továbbítható. A bal oldali beépítésű, gyárilag szerelt 60 cm hosszú csatlakozóvezetékkel rendelkező modul alkalmas a megszakítókioldási események központi felügyeletének kialakítására. Az SD érintkező nem a szokásos kézi BE/KI kapcsolást, hanem a kioldási állapotot jelzi.

Ajánlott felhasználás

• OMU System OMC6sm-400A 3P és 4P kompakt megszakítók kioldásjelzéséhez.
• OMU System OMC6sm-630A 3P és 4P kompakt megszakítók kioldásjelzéséhez.
• OMU System OMC6sm-800A 3P és 4P kompakt megszakítók kioldásjelzéséhez.
• OMU System OMC6sm-1000A 3P és 4P kompakt megszakítók kioldásjelzéséhez.
• Ipari elosztó- és kapcsolószekrények távoli hibavisszajelzéséhez.
• PLC-alapú megszakítókioldás-felügyelethez.
• Épületfelügyeleti és energiaelosztás-felügyeleti rendszerekhez.
• Jelzőlámpás és megfelelő relés riasztási áramkörökhöz.
• Üzemeltetési és karbantartási események felismeréséhez.
• Központi felügyeleti rendszerek kioldásjelző bemeneteihez.

Részletes termékleírás

SD kioldásjelző segédérintkező: Az OMC6630SD1L az OMC6 sorozatú kompakt megszakítók kioldott állapotának elektromos visszajelzésére szolgál. A megszakító TRIP állapotba kerülésekor a segédérintkező kapcsolási helyzete megváltozik. Ez lehetővé teszi az esemény továbbítását egy külső jelző- vagy felügyeleti áramkör felé. A távkijelző nem rendelkezik önálló túláramvédelmi vagy megszakítókioldási funkcióval.

Kioldásjelzés a BE/KI állapotjelzés helyett: Az SD távkijelző funkciója eltér az általános ON/OFF állapotjelző segédérintkezőétől. A megadott működési adatok szerint a normál ON és OFF állapotban az SD érintkező ugyanabban a kapcsolási helyzetben marad, a megszakító kioldásakor pedig átvált. Ez lehetővé teszi a tényleges kioldási esemény elkülönítését a szokásos kapcsolási műveletektől.

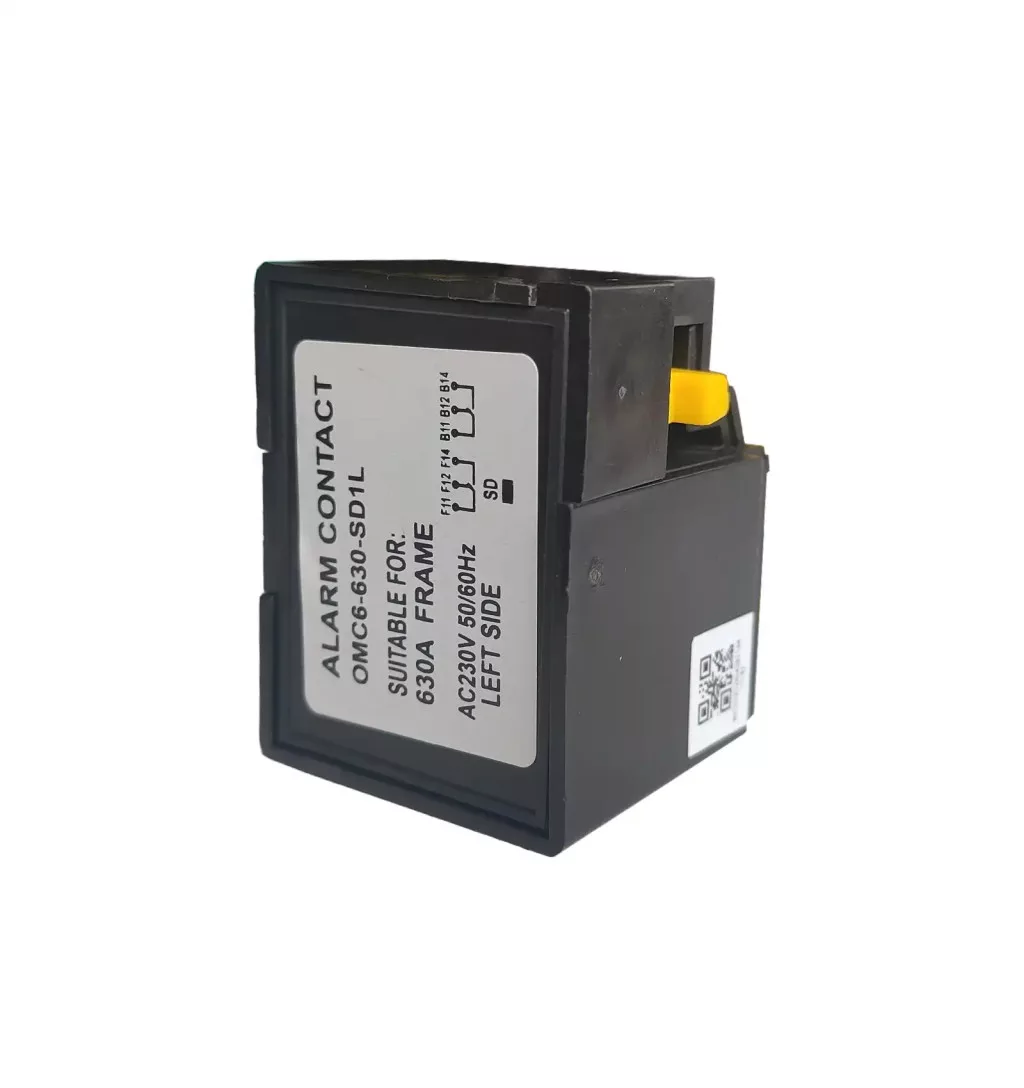

Bal oldali beépítés: Az OMU System OMC6630SD1L a kompatibilis OMC6sm kompakt megszakító bal oldali kiegészítőhelyére szerelhető. A beépítési oldal a tartozék mechanikus illeszkedése és megfelelő működése szempontjából lényeges. A jobb oldali vagy más megszakítócsaládhoz gyártott jelzőérintkező nem tekinthető automatikusan helyettesítő terméknek.

Gyárilag elővezetékezett kivitel: Az OMC6630SD1L távkijelző vezetékkel együtt kerül forgalomba. A gyárilag szerelt csatlakozóvezetékek a jelzőmodul külső felügyeleti vagy vezérlőáramkörhöz történő csatlakoztatására szolgálnak. A bekötést a gyártói érintkezőjelölések és az adott berendezés kapcsolási rajza szerint kell kialakítani.

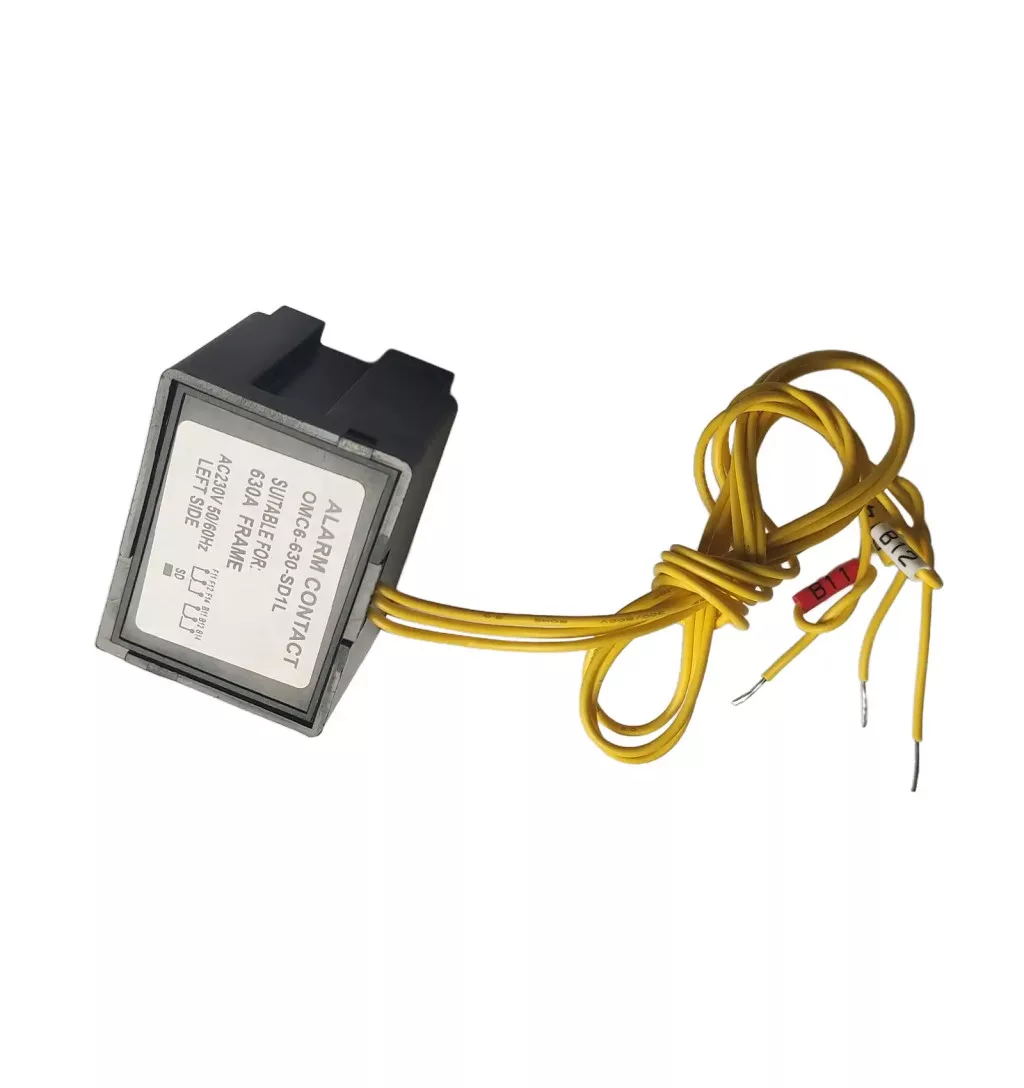

60 cm hosszú csatlakozóvezeték: A távkijelző gyárilag szerelt csatlakozóvezetékének hossza 60 cm. Ez a méret a vezeték hosszát jelöli, nem a jelzőmodul vagy a kompakt megszakító készülékméretét. A vezeték elvezetésekor gondoskodni kell a mechanikai sérülések elleni védelemről, a megfelelő rögzítésről és arról, hogy a kábelezés ne akadályozza a megszakító mozgó alkatrészeit.

B11, B12 és B14 érintkezőjelölések: A távkijelző váltóérintkezős kialakítású. A B11 közös érintkezőként működik, a B12 és B14 pedig a megszakító állapotától függően kapcsolódik hozzá. A megadott érintkezőállapotok alapján normál ON/OFF állapotban a B11–B12 érintkezőpár zárt, a B11–B14 nyitott. Kioldott TRIP állapotban a B11–B14 zárt, a B11–B12 pedig nyitott.

Normál ON/OFF állapot: Ha a megszakító nem kioldott állapotban van, a B12–B11 érintkezőpár zárt, a B14–B11 nyitott. Ez a kapcsolási helyzet a megadott leírás szerint a normál ON és OFF állapotokra egyaránt vonatkozik. A jelzőérintkező tehát ebben a helyzetben nem ad TRIP riasztási jelet.

Kioldott TRIP állapot: A megszakító kioldásakor a jelzőérintkező átvált: a B14–B11 érintkezőpár zár, a B12–B11 érintkezőpár nyit. A B11–B14 érintkezőpár felhasználható a kioldási esemény jelzésére egy megfelelően kialakított PLC-, relés vagy jelzőlámpás áramkörben.

A kioldást kiváltó események: A megadott alkalmazási leírás szerint a jelzés túlterhelés, rövidzárlat, földzárlat, MX munkaáramú kioldó vagy MN feszültségcsökkenési kioldó működése után bekövetkező megszakítókioldáskor aktiválódhat. Az egyes események tényleges előfordulása és a hozzájuk tartozó védelmi funkciók a konkrét megszakító kialakításától függenek. Az SD érintkező a kioldás tényét jelzi, az okát önmagában nem különbözteti meg.

3 A névleges termikus áram: A távkijelző névleges termikus árama, Ith értéke 3 A. Ez a jelzőérintkező termikus jellemzője, nem azonos a megengedett kapcsolási árammal minden alkalmazási körülmény között. A vezérlőáramkör kialakításakor az adott feszültséghez és használati kategóriához tartozó kapcsolási adatot kell figyelembe venni.

400 V AC mellett 0,3 A: A jelzőérintkező megadott névleges kapcsolási árama 400 V AC feszültségen 0,3 A, AC-15 használati kategóriában. A 400 V AC ebben az összefüggésben az érintkező kapcsolási feszültsége, nem a modul működtetéséhez szükséges külön tápfeszültség. Az SD távkijelző mechanikusan, a megszakító kioldási állapotának megfelelően működik.

220 V DC mellett 0,15 A: A megadott egyenfeszültségű kapcsolási adat 220 V DC mellett 0,15 A, DC-13 használati kategóriában. A csatlakoztatott jelző- vagy vezérlőberendezés villamos terhelését ennek az értéknek megfelelően kell megválasztani.

AC-15 és DC-13 használati kategóriák: Az OMC6630SD1L vezérlőáramköri kapcsolási feladatokhoz megadott AC-15 és DC-13 használati kategóriákkal rendelkezik. A különböző kategóriákhoz eltérő névleges kapcsolási adatok tartoznak. A távkijelző nem főáramköri teljesítménykapcsoló, ezért nem használható a kompakt megszakító főáramköri terhelésének kapcsolására.

50 Hz frekvencia: A termék megadott frekvenciaadata 50 Hz. A váltakozó feszültségű jelzőáramkör tervezésekor a feszültséget, kapcsolási áramot és használati kategóriát együttesen kell ellenőrizni.

400 A keretméretű megszakítók: A távkijelző kompatibilis az OMU System OMC6sm-400A 3P és OMC6sm-400A 4P MCCB kompakt megszakítókkal. A 400 A a megszakító keretmérete, nem a jelzőérintkező áramterhelhetősége.

630 A keretméretű megszakítók: Az OMC6630SD1L alkalmazható az OMC6sm-630A 3P és OMC6sm-630A 4P kompakt megszakítók megfelelő bal oldali tartozékhelyén. A modul ezeknél a készülékeknél is a kioldási esemény elektromos visszajelzését biztosítja.

800 A keretméretű megszakítók: A megadott kompatibilitási körbe az OMC6sm-800A 3P és OMC6sm-800A 4P MCCB megszakítók is beletartoznak. A távkijelző a megszakító mechanikus kioldási állapotának megfelelően váltja az érintkezőkapcsolatot.

1000 A keretméretű megszakítók: Az OMC6630SD1L az OMC6sm-1000A 3P és OMC6sm-1000A 4P kompakt megszakítókhoz is használható a megadott kompatibilitás szerint. Az 1000 A a megszakító keretméretét jelöli, nem a távkijelző saját névleges kapcsolási áramát.

Három- és négypólusú kompatibilitás: A termék mind a négy megadott keretméretnél 3P és 4P megszakítóváltozatokhoz használható. A pólusszám a megszakító főáramköri kialakítását jelenti; az SD segédérintkező a megszakító kioldási állapotának visszajelzésére szolgál.

PLC-alapú felügyelet: A távkijelző megfelelően kialakított PLC digitális bemeneti áramkörhöz csatlakoztatható. A B11 közös pont és a kívánt jelzőállapothoz tartozó B12 vagy B14 érintkező alkalmazásával a vezérlőrendszer felismerheti a kioldást. A bemeneti áramkör feszültségét, áramigényét és a kapcsolási módot az SD érintkező megadott villamos értékeihez kell igazítani.

Épületfelügyeleti és energiafelügyeleti rendszerek: A kioldásjelzés továbbítható központi felügyeleti rendszerbe, ahol megjeleníthető vagy riasztási feltételként feldolgozható. A távkijelző nem tartalmaz önálló kommunikációs egységet; a jelzés a megfelelően csatlakoztatott kapcsolóérintkező állapotváltozásán keresztül valósul meg.

Jelzőlámpás és relés alkalmazás: Az OMC6630SD1L használható megfelelő terhelésű jelzőlámpás vagy relés hibajelző áramkörökben. A kapcsolt áram és feszültség nem haladhatja meg a megfelelő használati kategóriában megadott névleges kapcsolási értékeket. A 3 A termikus áramadat nem jelenti azt, hogy az érintkező minden feszültségen és terheléstípusnál 3 A kapcsolására alkalmas.

SD és MX tartozékok különbsége: Az SD távkijelző a megszakító kioldását jelzi, míg az MX munkaáramú kioldó külső elektromos parancsra kioldja a megszakítót. A két tartozék eltérő funkciót lát el. Ha egy rendszerben távoli kioldásra és külön kioldásjelzésre is szükség van, a megfelelő kiegészítők együttes beépíthetőségét a konkrét megszakító dokumentációja alapján kell ellenőrizni.

Szerelés és csatlakoztatás: Az OMC6630SD1L jelzőmodult a kompatibilis OMC6sm kompakt megszakító bal oldali tartozékhelyére kell beszerelni. A gyárilag szerelt 60 cm hosszú csatlakozóvezetéket a B11, B12 és B14 érintkezőjelöléseknek megfelelően kell a külső jelzőáramkörhöz csatlakoztatni. A szerelés előtt a megszakító főáramkörét és a jelzőáramkört feszültségmentesíteni kell.

Üzembe helyezés és működésellenőrzés: Beszerelés után ellenőrizni kell a jelzőmodul megfelelő illeszkedését, a gyárilag szerelt 60 cm-es csatlakozóvezeték bekötését és az érintkezőállapotok változását. Normál ON/OFF állapotban a B11–B12, kioldott TRIP állapotban a B11–B14 érintkezőpár zárt. A próbát a megszakító és a kapcsolóberendezés kezelési előírásai szerint, villamos szakképesítéssel rendelkező szakember végezze.

Műszaki jellemzők

Érintkezőállapotok – normál és kioldott megszakító

A B11 közös érintkező. Normál ON/OFF állapotban a B11–B12, kioldott TRIP állapotban a B11–B14 érintkezőpár zárt. Kioldásjelző áramkör kialakításakor a tényleges bekötést a megszakító és a távkijelző kapcsolási rajza alapján kell ellenőrizni.

Kapcsolási és terhelési adatok

Kompatibilis megszakítók

A kompatibilitási lista a megadott nyolc OMC6sm megszakítóváltozatra vonatkozik. A megfelelő tartozék kiválasztásakor ellenőrizni kell a megszakító pontos típusát, keretméretét és bal oldali tartozékhelyét. A 400 A, 630 A, 800 A és 1000 A értékek a megszakítók keretméretét jelölik, nem az SD jelzőérintkező kapcsolási áramát.

Szerelési és biztonsági tudnivalók

Az OMU System OMC6630SD1L távkijelzőt a kompatibilis OMC6sm MCCB kompakt megszakítók bal oldali tartozékhelyére kell beszerelni. A gyárilag szerelt, 60 cm hosszú csatlakozóvezetéket a B11, B12 és B14 érintkezőjelölések, valamint a vezérlőberendezés kapcsolási rajza alapján kell bekötni. Az SD segédérintkező 400 V AC mellett 0,3 A kapcsolási árammal rendelkezik AC-15 kategóriában, 220 V DC mellett pedig 0,15 A értékkel DC-13 kategóriában. A 3 A névleges termikus áram nem helyettesíti a kategóriához tartozó kapcsolási értékeket. A távkijelző önmagában nem képes a megszakító távoli kioldására, és nem használható a főáramköri terhelés kapcsolására. A szerelés előtt a főáramkört és a jelzőáramkört feszültségmentesíteni kell, a véletlen visszakapcsolást meg kell akadályozni. A telepítést és az érintkezőállapotok ellenőrzését megfelelő villamos szakképesítéssel rendelkező szakember végezze.
