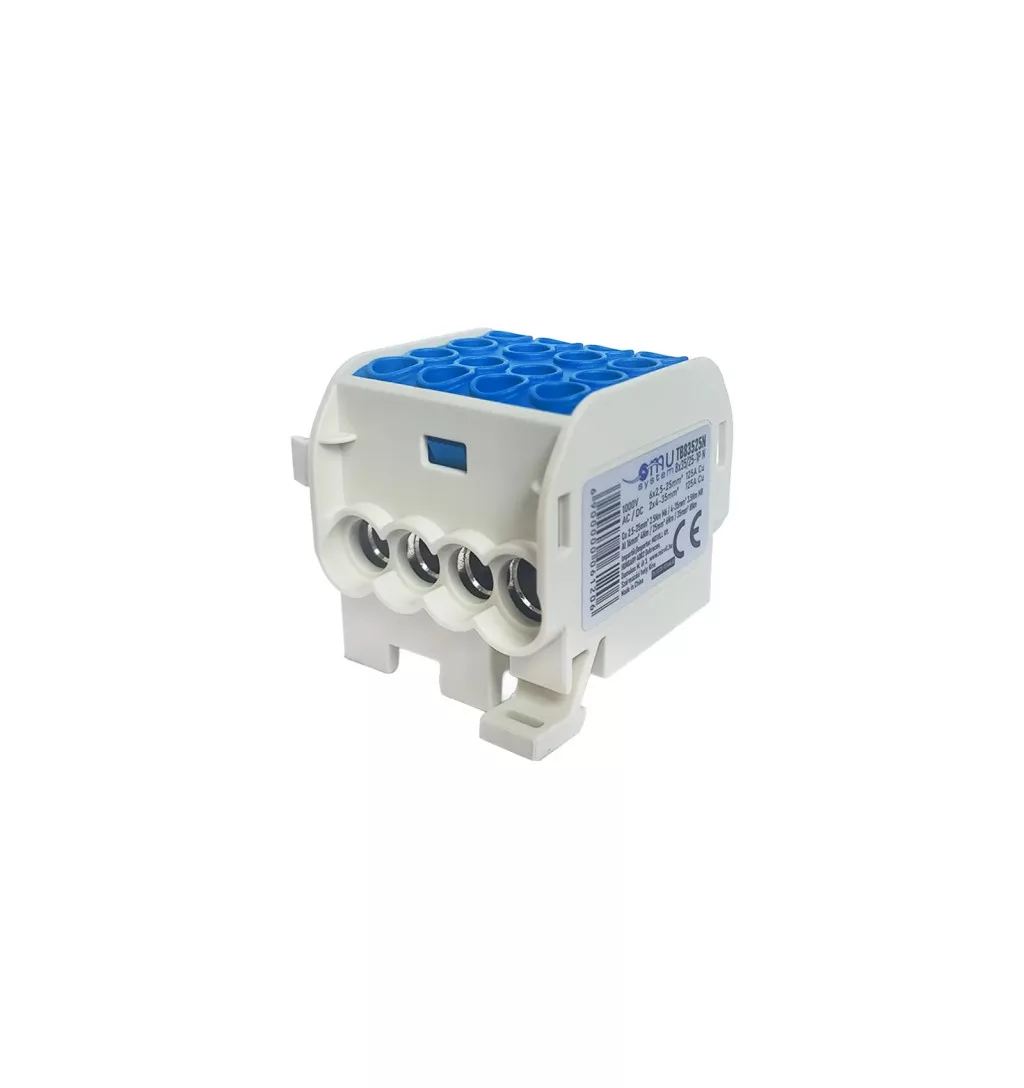

Omu system TB83525N 35/25mm2 1 pólus ónozott fővezetéki leágazókapocs kék fő:2x4-35mm2 leág:6x2.5-25mm2
nettó 3 744 Ft
Omu system TB83525N 35/25mm2 1 pólus ónozott fővezetéki leágazókapocs kék fő:2x4-35mm2 leág:6x2.5-25mm2
1 pólusú, kék színű, ónozott fővezetéki kapocs fővezeték és leágazó vezeték csatlakoztatásához. A megadott csatlakozási tartomány alapján főoldalon 2x4-35 mm², leágazó oldalon 6x2,5-25 mm² vezetékekhez használható.
Gyors termékösszefoglaló
Ez a fővezetéki kapocs 1000 V AC/DC névleges feszültséghez megadott kivitel. Réz vezetőhöz 125 A áramerősség szerepel a megadott adatok között, és alumínium, valamint réz vezetőkhöz is alkalmazható. A szabványmegjelölés IEC 60947-7-1.
Összefoglaló specifikáció
- Márka: Omu system
- Típus: TB83525N
- Kategória: fővezetéki kapocs
- Kivitel: 1 pólusú
- Szín: kék
- Kialakítás: ónozott
- Fővezeték csatlakozás: 2x4-35 mm²
- Leágazó csatlakozás: 6x2,5-25 mm²
- Névleges feszültség: 1000 V AC/DC
- Áramerősség: 125 A Cu
- Vezetőanyag: alumínium és réz vezetőkhöz
- Szabvány: IEC 60947-7-1
Ideális választás, ha...
- kék színű, 1 pólusú fővezetéki kapocsra van szükség.
- fővezeték és leágazó vezeték csatlakoztatásához keres megoldást.
- 2x4-35 mm² fővezeték csatlakozási tartományhoz megfelelő kapcsot választana.
- 6x2,5-25 mm² leágazó vezeték csatlakoztatása szükséges.
- alumínium vagy réz vezetőhöz használható ónozott kapcsot keres.
- IEC 60947-7-1 szabvány szerinti termékre van szükség.
Fő előnyök
- 1 pólusú fővezetéki kapocs kivitel.
- Kék színű kialakítás.
- Ónozott csatlakozóelem.
- Fővezeték oldalon 2x4-35 mm² csatlakozási tartomány szerepel.
- Leágazó oldalon 6x2,5-25 mm² csatlakozási tartomány szerepel.
- 1000 V AC/DC névleges feszültséghez megadott.
- 125 A áramerősség szerepel réz vezető esetén.
- Alumínium és réz vezetőkhöz is megadott.
Ajánlott felhasználás
A kapocs fővezeték és leágazó vezeték csatlakoztatására használható. Főoldalon 2x4-35 mm², leágazó oldalon 6x2,5-25 mm² vezetékekhez alkalmazható. A megadott adatok alapján alumínium és réz vezetők bekötéséhez is használható.
Részletes termékleírás
Az 1 pólusú, kék színű, ónozott fővezetéki kapocs 1000 V AC/DC névleges feszültséghez és 125 A áramerősséghez tartozó csatlakozóelem. A fővezeték csatlakozási tartománya 2x4-35 mm², a leágazó vezetékek csatlakozási tartománya 6x2,5-25 mm².
Alumínium vezető esetén 16 mm², 25 mm² és 35 mm² keresztmetszetek szerepelnek a megadott adatokban. A meghúzási nyomaték réz vezető esetén 2,5 Nm a 2,5-25 mm² tartományhoz, valamint 3,5 Nm a 4-35 mm² tartományhoz.
Műszaki adatok
| Paraméter | Érték |
|---|---|
| Márka | Omu system |
| Típus | TB83525N |
| Kategória | Fővezetéki kapocs |
| Pólusok száma | 1 pólus |
| Szín | Kék |
| Kivitel | Ónozott fővezetéki kapocs |
| Névleges feszültség | 1000 V AC/DC |
| Áramerősség réz vezető esetén | 125 A Cu |
| Fővezeték csatlakozási tartomány | 2x4-35 mm² |
| Leágazó vezeték csatlakozási tartomány | 6x2,5-25 mm² |
| Alumínium vezető keresztmetszetek | 16 mm² / 25 mm² / 35 mm² |
| Vezetőanyag | Alumínium és réz vezetőkhöz |
| Meghúzási nyomaték réz vezető esetén | 2,5 Nm / 2,5-25 mm²; 3,5 Nm / 4-35 mm² |

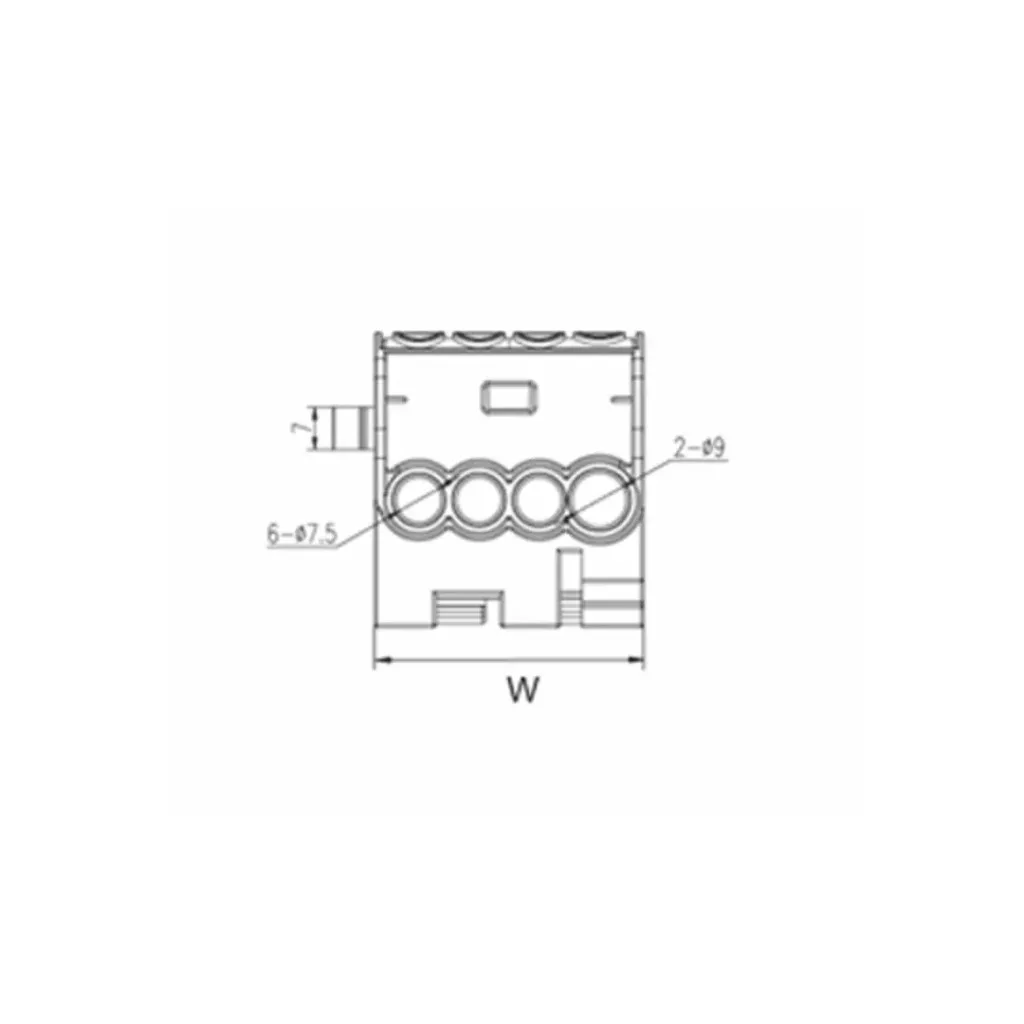

| Méret | 44,7 x 44,2 x 55 mm |
| Szabvány | IEC 60947-7-1 |
Kompatibilitás és használati javaslat
A kapocs kiválasztásakor a fővezeték és a leágazó vezeték keresztmetszetét, a vezető anyagát, a névleges feszültséget, az áramerősséget és a megadott meghúzási nyomatékokat kell figyelembe venni. A megadott adatok alapján alumínium és réz vezetők csatlakoztatásához használható.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen vezetékekhez használható ez a fővezetéki kapocs?
Alumínium és réz vezetőkhöz használható a megadott adatok alapján.
Mekkora fővezeték köthető be?
A fővezeték csatlakozási tartománya 2x4-35 mm².
Mekkora leágazó vezeték köthető be?
A leágazó vezeték csatlakozási tartománya 6x2,5-25 mm².
Mekkora a névleges feszültsége?
A névleges feszültség 1000 V AC/DC.
Mekkora áramerősséghez megadott?
A megadott áramerősség réz vezető esetén 125 A.
Milyen színű a kapocs?
A kapocs színe kék.
Mekkora meghúzási nyomaték szükséges?
A megadott meghúzási nyomaték réz vezető esetén 2,5 Nm a 2,5-25 mm² tartományhoz, valamint 3,5 Nm a 4-35 mm² tartományhoz.
Milyen szabványnak felel meg?
A megadott szabvány: IEC 60947-7-1.
