Csatári Plast PVT 3045 Fm-CS-U csoportos mérő modul 1/3 fázisú 63A mérő számára
Professzionális, rendszerengedélyes villanyóra szekrény egy felhasználási helyhez, 1 vagy 3 fázisú M63A mérők fogadására.
Termékleírás

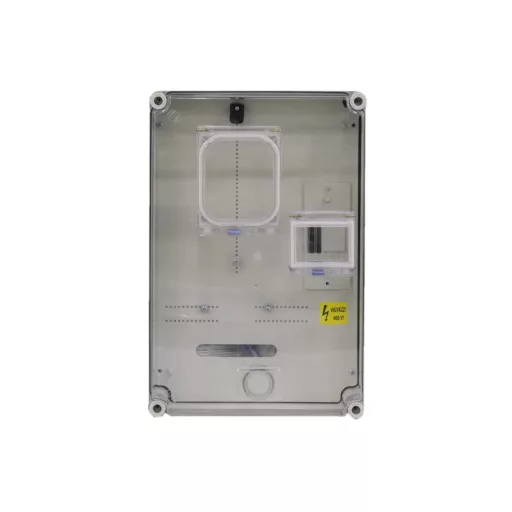

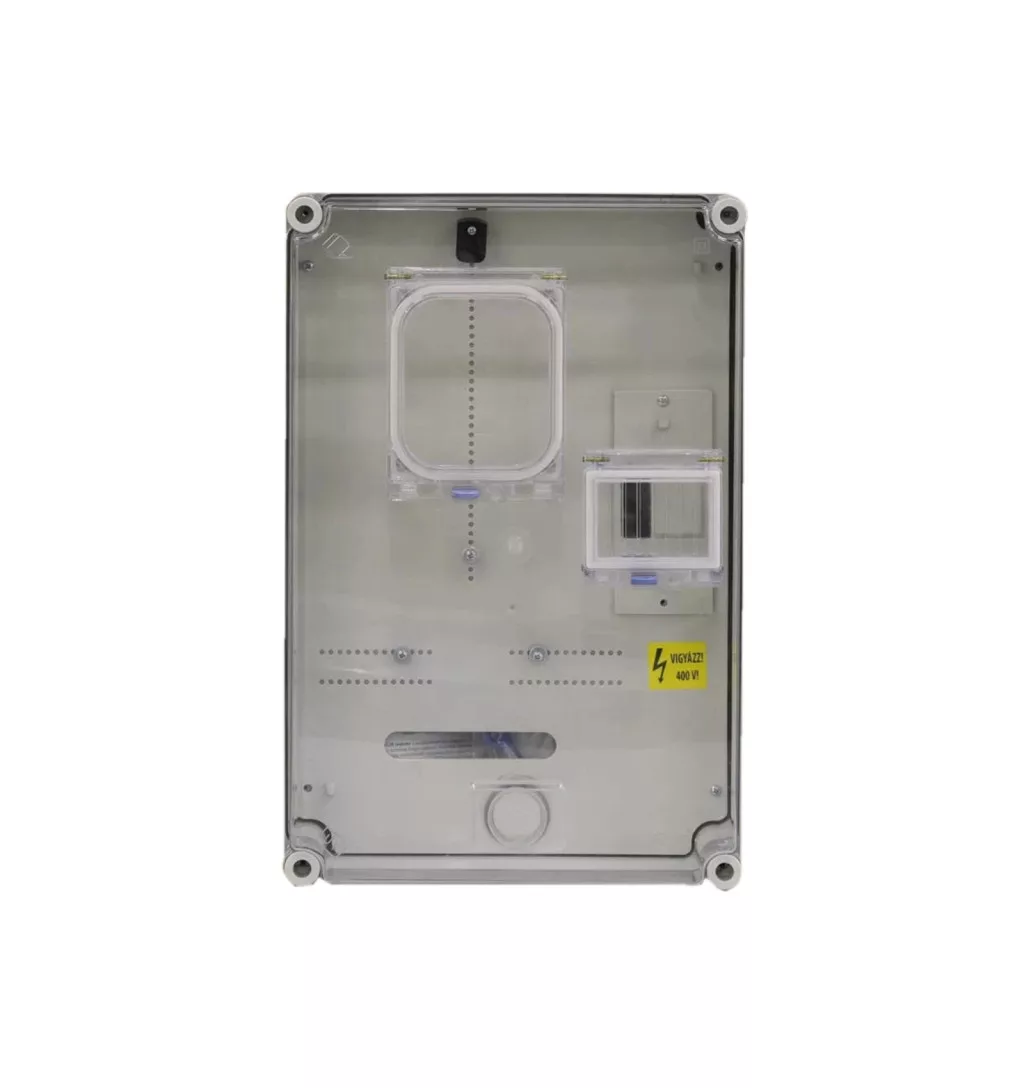

A Csatári Plast PVT 3045 Fm-CS-U egy modern, felületre szerelhető csoportos mérő modul, amelyet 1 vagy 3 fázisú, maximum 63A-es mérőhelyek kialakításához fejlesztettek ki.

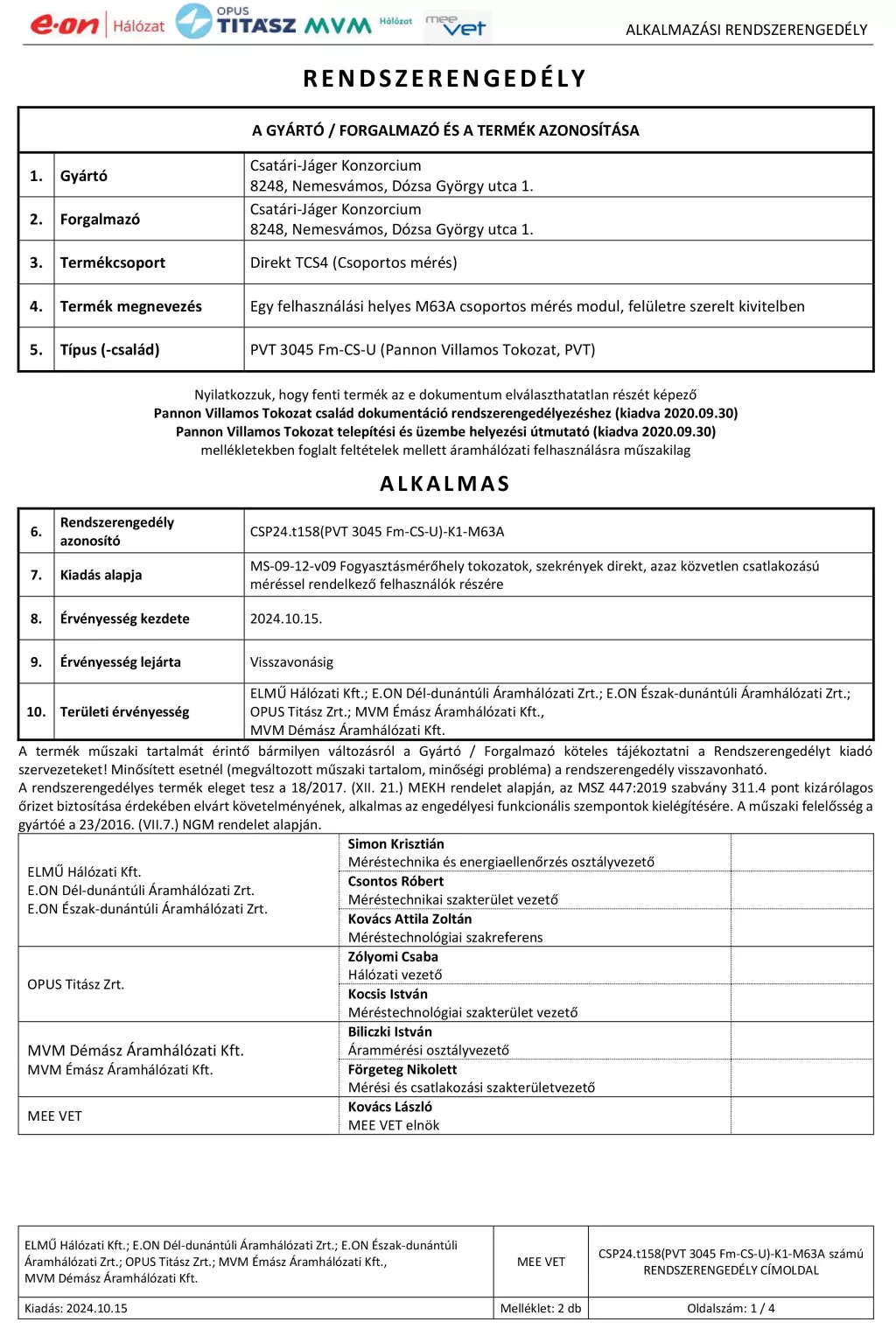

A villanyóra szekrény a Pannon Villamos Tokozat (PVT) rendszer része, és rendelkezik a hazai áramszolgáltatók közös rendszerengedélyével, így megfelel az aktuális hálózati és telepítési követelményeknek.
A 2024-es új generációs modell továbbfejlesztett kialakítással érkezik, amely beépített szellőzőt és új, lakatolófüles mérőablakot tartalmaz.
Az IP65 por- és vízálló kivitel, valamint az IK08 ütésállóság kültéri telepítés esetén is hosszú távú biztonságot és megbízhatóságot garantál.
Főbb előnyök
- Rendszerengedélyes villanyóra szekrény
- 1 vagy 3 fázisú alkalmazásokhoz
- Maximum 63A mérőhely kialakításához
- IP65 por- és vízálló kivitel
- IK08 ütésállóság
- UV stabil polikarbonát tető
- Üvegszál erősítésű poliészter ház
- Lakatolható és plombálható kialakítás
- Új generációs szellőző rendszer
- Kültéri telepítésre alkalmas
- Hazai áramszolgáltatók által engedélyezett kivitel
- Opcionális elemekkel bővíthető
2024-es továbbfejlesztett kivitel
A PVT 3045 Fm-CS-U a korábbi CSP21.T108 3045 Fm-CS modell továbbfejlesztett változata.
Az új generáció legfontosabb fejlesztései:
- Beépített szellőző a belső páratartalom csökkentésére
- Új kialakítású mérőablak lakatolófüllel
- Fokozott kültéri ellenállóképesség
- Megnövelt üzembiztonság
Felhasználási terület
A mérő modul ideális:
- családi házakhoz
- ipari létesítményekhez
- üzleti ingatlanokhoz
- napelemes rendszerekhez
- H tarifa mérőhelyekhez
- inverteres rendszerekhez
- új mérőhely kialakításához
- mérőhely korszerűsítéshez
Támogatott árszabások és mérők
| Árszabás | Támogatás |
|---|---|
| Mindennapszaki | M63A – 3×63A-ig |
| H tarifa | H63A – 3×63A-ig |
| Inverter | M63A – 3×63A-ig |
Az MVM ellátási területén jelenleg alkalmazott vezérelt H tarifa (Hv) mérőkhöz nem megfelelő.

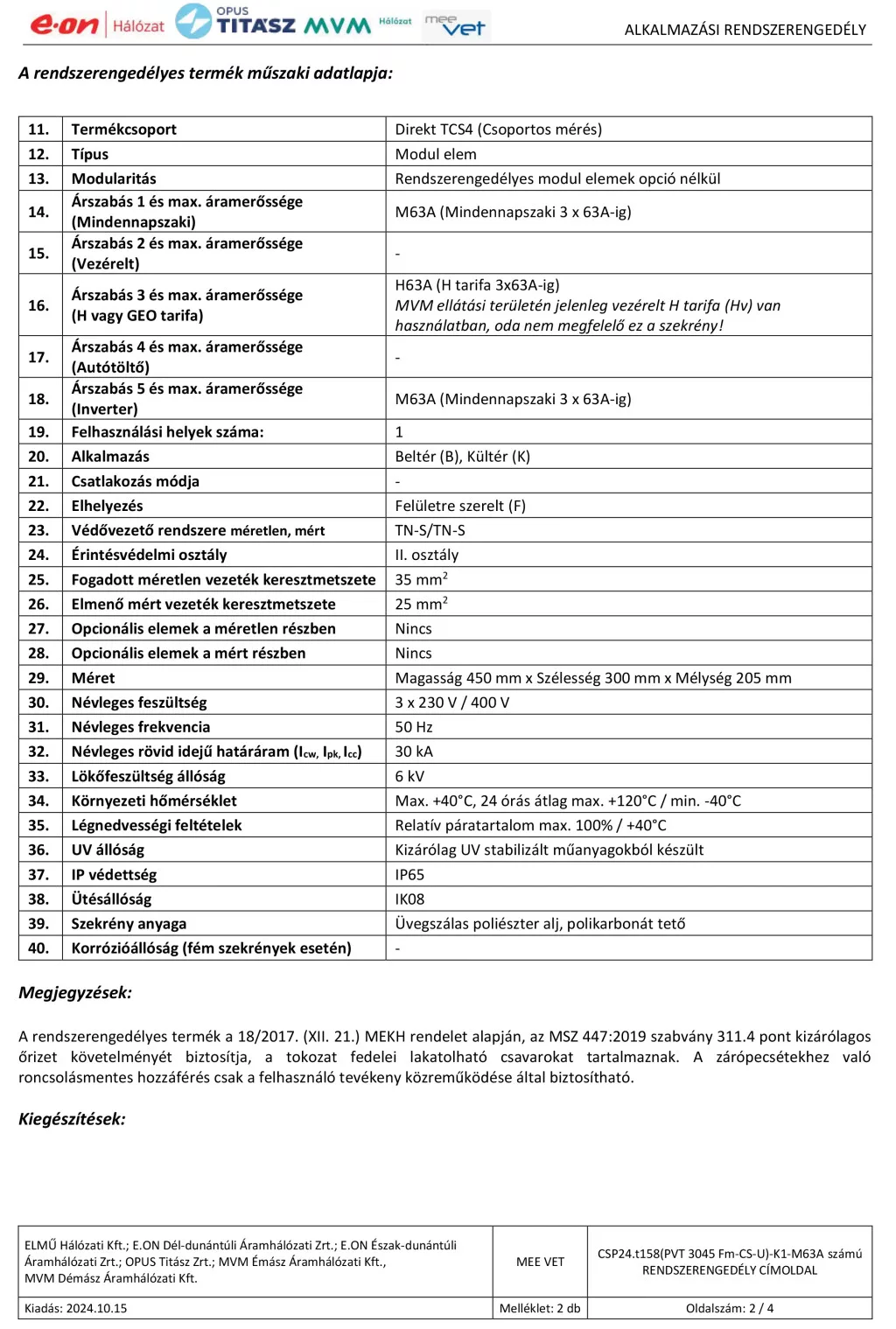

Műszaki adatok
| Gyártó | Csatári Plast |
| Típus | PVT 3045 Fm-CS-U |
| Felhasználói helyek száma | 1 |
| Főmérőhelyek száma | 1 |
| Kivitel | Felületre szerelt |
| Fázisok | 1 vagy 3 fázis |
| Névleges áramerősség | 63A |

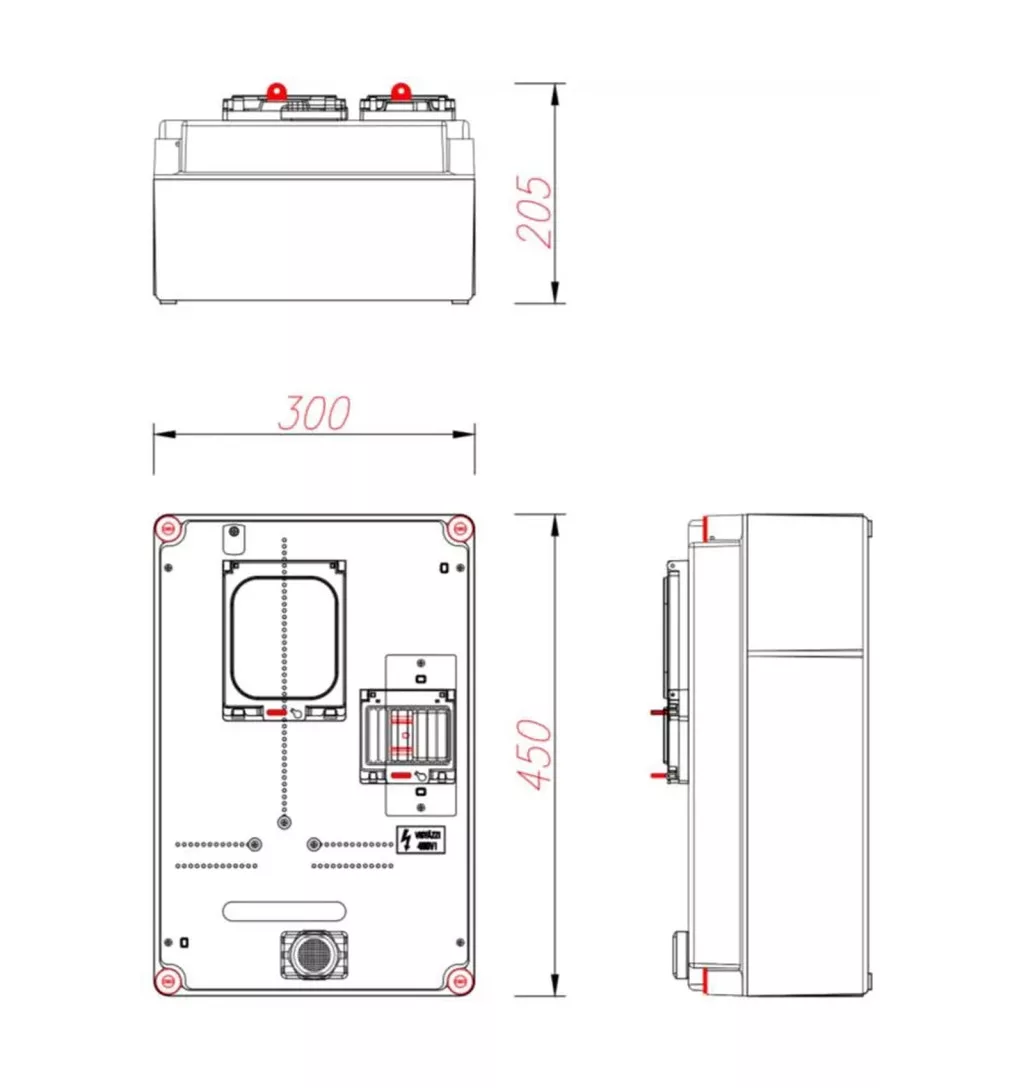

| Méret | 450 × 300 × 205 mm |
| IP védettség | IP65 |
| Ütésállóság | IK08 |
| Névleges feszültség | 3 × 230/400V |
| Frekvencia | 50 Hz |
| Rövididejű határáram | 30 kA |
| Lökőfeszültség állóság | 6 kV |
| Üzemi hőmérséklet | -40 °C – +40 °C |
| Érintésvédelmi osztály | II. osztály |
| Méretlen vezeték keresztmetszet | 35 mm² |
| Mért vezeték keresztmetszet | 25 mm² |
| Ház anyaga | Üvegszál erősítésű poliészter |
| Tető anyaga | UV stabil polikarbonát |

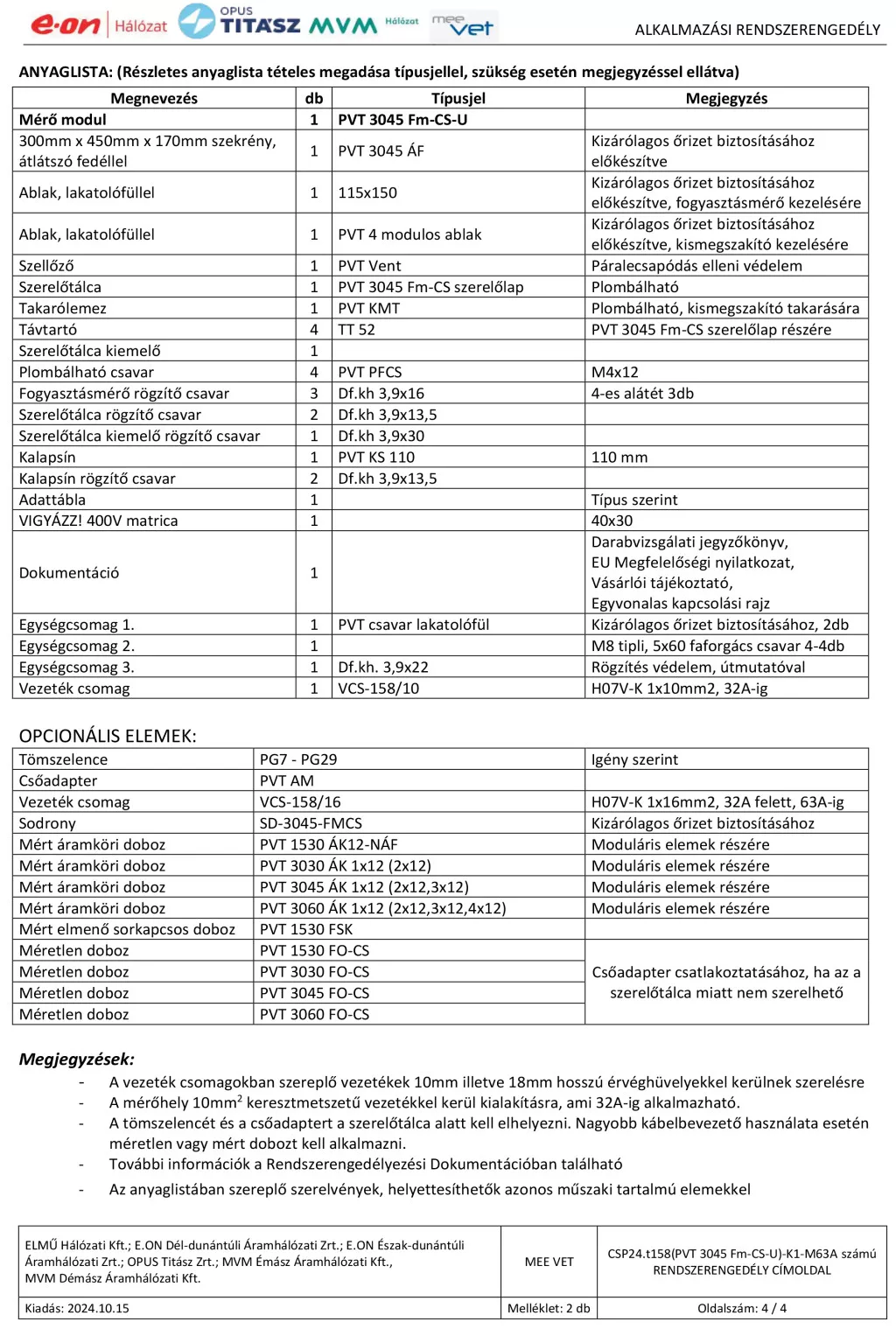

A szekrény összeállítása
- 3045 Fm-CS-U mérő modul
Tartozékok
- H07V-K 1×10 mm² vezetékcsomag – 32A-ig
- PVT csavar lakatolófül – 2 db
- M8 tipli – 4 db
- 5×60 faforgács csavar – 4 db
- Rögzítésvédelmi elemek
- Szerelési útmutató
Opcionális tartozékok
32A felett és 63A-ig a VCS-158/16 (1×16 mm²) cikkszámú vezetékcsomag szükséges.
A termék további opcionális elemekkel és kiegészítőkkel kompatibilis.
Miért válassza a Csatári Plast PVT mérőszekrényt?
A Csatári Plast mérőszekrények a magyar piacon széles körben alkalmazott, rendszerengedélyes megoldások, amelyek megfelelnek a hazai áramszolgáltatók műszaki és biztonsági követelményeinek.
A robusztus kialakítás, a kültéri ellenállóképesség és a modern fejlesztések hosszú távú, biztonságos üzemeltetést biztosítanak.
Kapcsolódó termékek
- Villanyóra szekrények
- Csoportos mérőszekrények
- Sínszekrények
- Vezetékcsomagok
- Áramelosztó szekrények
- Napelemes mérőhelyek
- Plombálható villamos szekrények
Gyakori kérdések
Kültéren is használható a mérőszekrény?
Igen, az IP65 védettség és az UV stabil anyaghasználat kültéri telepítést is lehetővé tesz.
Milyen mérők szerelhetők bele?
1 vagy 3 fázisú, maximum 63A-es mérők telepíthetők a szekrénybe.
Rendelkezik rendszerengedéllyel?
Igen, a termék a hazai áramszolgáltatók közös rendszerengedélyével rendelkezik.
Használható H tarifás mérőhöz?
Igen, H63A mérőkhöz használható, azonban az MVM területén alkalmazott vezérelt H tarifa (Hv) esetén nem megfelelő.
