nettó 58 424 Ft
PVT 6045 Á-V Fm CSP21.m039

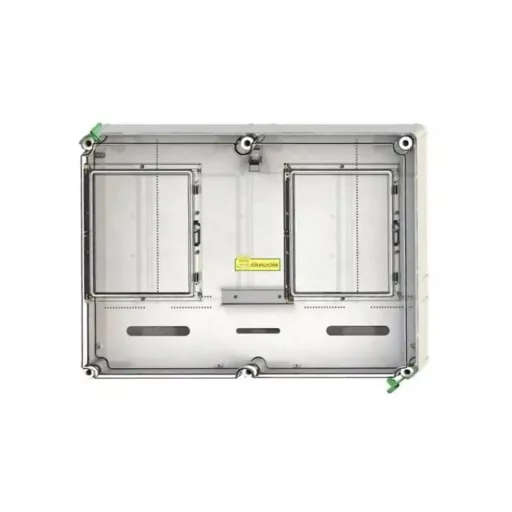

Felületre szerelhető, direkt mérésű fogyasztásmérő mérőmodul beltéri és kültéri alkalmazásra, 2 mérőhely kialakításához. Rendszerengedélyes modulelem opció nélkül, Direkt TCS3 termékcsoportban, 1T és 1 vagy több T méréshez. A megadott kialakítás mindennapszaki, vezérelt, H/GEO tarifa és inverteres mérési igényekhez kapcsolódhat.
A mérőmodul II. érintésvédelmi osztályú, IP65 védettségű és IK08 ütésállóságú kivitel. Üvegszálas poliészter aljjal és polikarbonát tetővel készül, kizárólag UV stabilizált műanyagok felhasználásával, ezért beltéri és kültéri mérőhelyekhez is alkalmazható. A rendszerengedély ELMŰ Hálózati Kft., ÉMÁSZ Hálózati Kft., valamint E.ON hálózati területekhez kapcsolódó dokumentációban szerepel.
Tulajdonságok
- Direkt TCS3 termékcsoportba tartozó mérőmodul, 1T és 1 vagy több T méréshez.
- Rendszerengedélyes modulelem opció nélkül.
- 2 mérőhely kialakítására alkalmas.
- Beltéri és kültéri alkalmazásra is használható.
- Felületre szerelt elhelyezéshez készült.
- TN-C/TN-S védővezető rendszerű kialakítás.
- Méretlen oldalon 35 mm² vezeték keresztmetszet fogadására alkalmas.
- Mért oldalon 25 mm² elmenő vezeték keresztmetszethez használható.
- Mindennapszaki, vezérelt, H/GEO tarifa és inverteres kialakítási lehetőségekkel.
- IP65 védettségű, IK08 ütésállóságú kivitel.
- Üvegszálas poliészter aljjal és polikarbonát tetővel készült.
Műszaki adatok
| Gyártó | Csatári Plast |
| Gyártói cikkszám | CSP21.m039 |
| Termékcsoport | Direkt TCS3, 1T és 1 vagy több T mérés |
| Típus | Mérőmodul |
| Modularitás | Rendszerengedélyes modulelem opció nélkül |
| Mindennapszaki árszabás | M63.80A, max. 3x63A és 3x80A-es kialakítás |
| Vezérelt árszabás | V32A, max. 3x32A-es kialakítás |
| H vagy GEO tarifa | Hv32A, vezérelt H tarifa max. 3x32A-es kialakítás |
| Inverter árszabás | M63.80A, mindennapszaki max. 3x63A és 3x80A-es kialakítás |
| Mérőhelyek száma | 2 |
| Alkalmazás | Beltér, kültér |
| Elhelyezés | Felületre szerelt |
| Védővezető rendszere | TN-C/TN-S |
| Érintésvédelmi osztály | II. osztály |
| Fogadott méretlen vezeték keresztmetszete | 35 mm² |
| Elmenő mért vezeték keresztmetszete | 25 mm² |
| Méret | 450 x 600 x 203 mm |
| Névleges feszültség | 3 x 230 V / 400 V |
| Névleges frekvencia | 50 Hz |
| Névleges rövid idejű határáram | 30 kA |
| Lökőfeszültség állóság | 6 kV |
| Környezeti hőmérséklet | Max. +40°C, 24 órás átlag max. +120°C / min. -40°C |
| Légnedvességi feltételek | Relatív páratartalom max. 100% / +40°C |
| UV állóság | Kizárólag UV stabilizált műanyagokból készült |
| IP védettség | IP65 |
| Ütésállóság | IK08 |
| Szekrény anyaga | Üvegszálas poliészter alj, polikarbonát tető |
Mire használható?
Felületre szerelt fogyasztásmérő mérőhely kialakításához használható, ahol 2 mérőhelyes, direkt mérésű, rendszerengedélyes modulelemre van szükség. Beltéri és kültéri telepítési környezetben is alkalmazható, mindennapszaki, vezérelt, H/GEO tarifa vagy inverteres mérési igényekhez, az áramszolgáltatói előírások betartásával.
Fontos alkalmazási megjegyzések

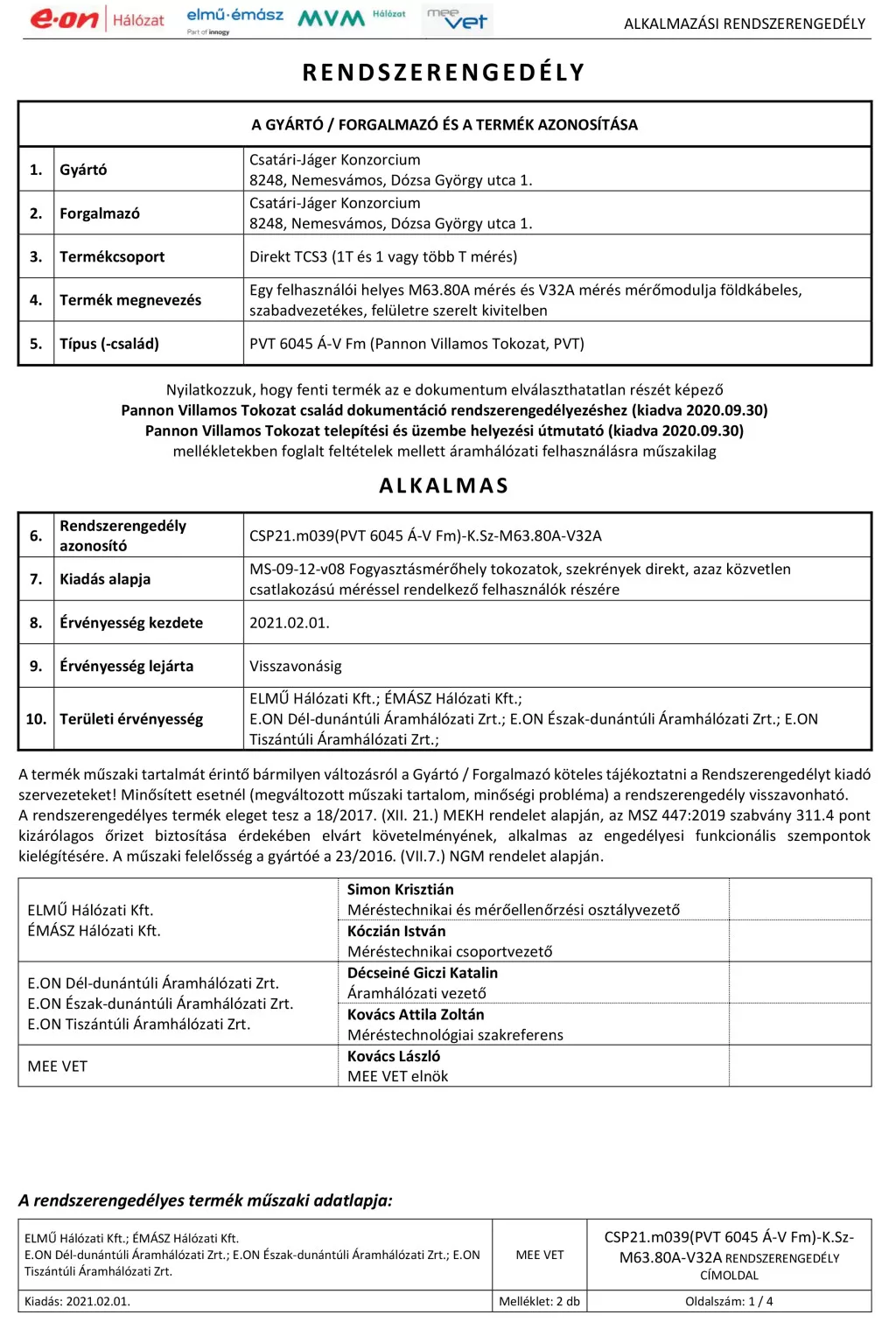

A rendszerengedély dokumentációja ELMŰ Hálózati Kft., ÉMÁSZ Hálózati Kft., E.ON Dél-dunántúli Áramhálózati Zrt., E.ON Észak-dunántúli Áramhálózati Zrt. és E.ON Tiszántúli Áramhálózati Zrt. hálózati területekhez kapcsolódik. Kiválasztás előtt ellenőrizni kell az adott ellátási terület szolgáltatói követelményeit és a mérőhely pontos műszaki feltételeit.
Gyakori kérdések
Kültéren is használható?
Igen, beltéri és kültéri alkalmazásra is alkalmas, IP65 védettséggel és UV stabilizált műanyag kivitelben.
Hány mérőhelyes kivitel?
2 mérőhely kialakítására alkalmas.
Milyen elhelyezéshez alkalmas?
Felületre szerelt kivitel, ezért falra vagy megfelelő szerelési felületre telepíthető.
Milyen mérési termékcsoportba tartozik?
Direkt TCS3 termékcsoportba tartozik, amely 1T és 1 vagy több T méréshez kapcsolódó kialakítást jelöl.
Milyen anyagból készült?
Üvegszálas poliészter aljjal és polikarbonát tetővel készült.
nettó 58 424 Ft
