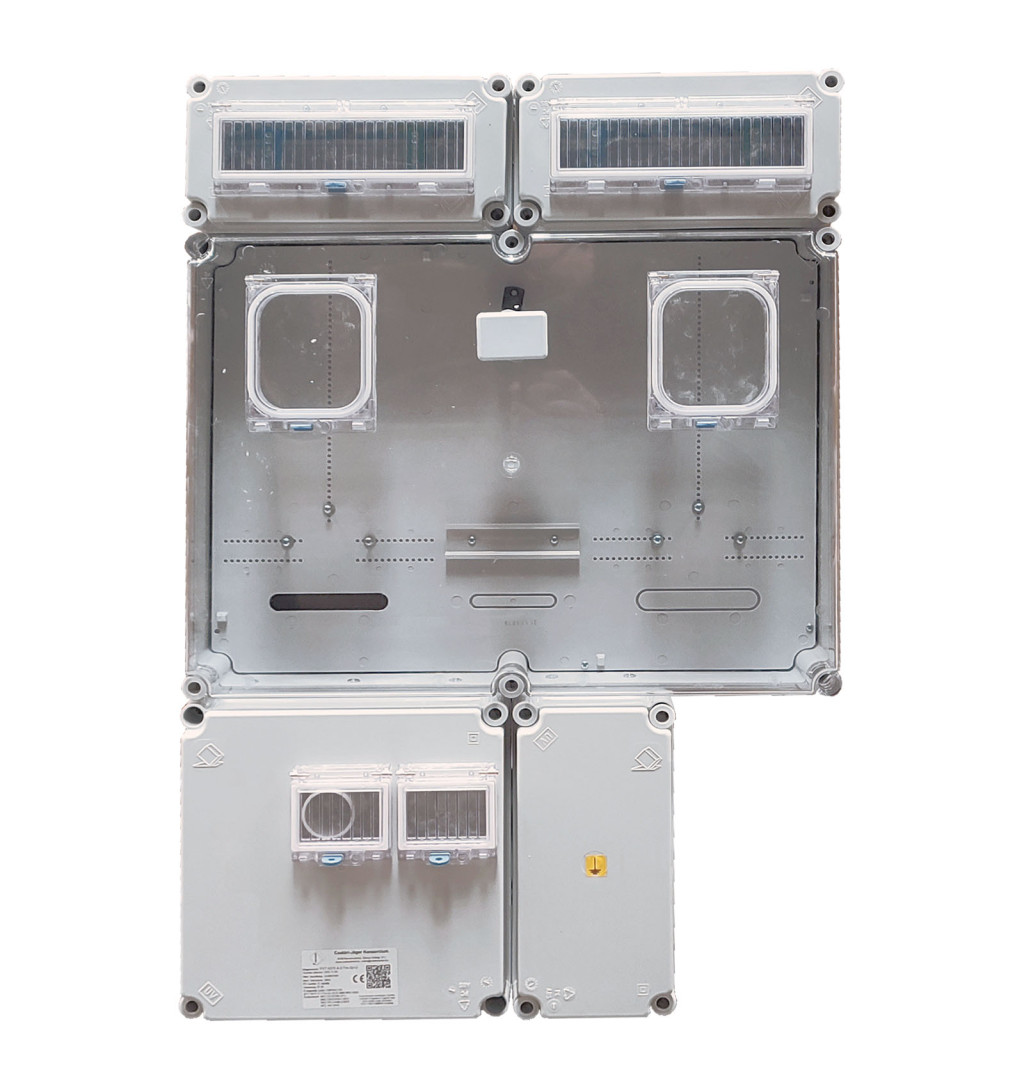

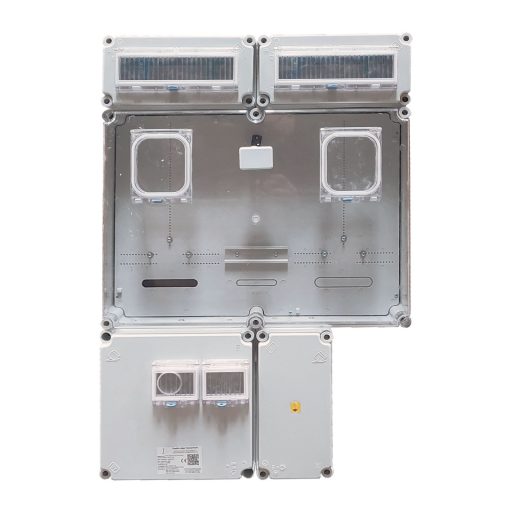

Csatári Plast PVT 6075 Á-V Fm-SZ ÁK-U 1/3 fázisú kombinált villanyóra szekrény 12mod szabadvezetékes

A 6075 Á-V Fm-SZ-ÁK-U villanyóra szekrény 1 felhasználói hely, közvetlen csatlakozás, szabadvezetékes, M63.80 A, 2 db 1530 ÁK 12 NÁF fogyasztói elosztóval. A Pannon Villamos Tokozat (PVT) család tagjaként rendelkezik a hazai áramszolgáltatók (ELMŰ, E.ON, OPUS Titász, MVM Démász, Émász) közös rendszerengedélyével.

Új rendszerengedélyes termék (2025)

A CSP21.E020 6075 Á-V Fm-SZ ÁK továbbfejlesztett verziója, 2 db 1530 ÁK 12 NÁF fogyasztói elosztóval. Főbb változások:

• Beépített szellőző a belső páratartalom csökkentésére
• Új ablak, lakatolófüllel

Robusztus és biztonságos kialakítás

IP65-ös por- és vízállóság, IK08-as ütésállóság biztosítja a beltéri és kültéri biztonságot akár 3×80 A-ig.* Üvegszál erősítésű poliészter ház, UV stabil polikarbonát tető, lakatolható és plombálható fedél.

Szerelhető mérőórák (kombinált, 2 mérős)

• Mindennapszaki - M63.80A (max. 3x63A és 3x80A)
• Vezérelt - V32A (max. 3x32A)
• H vagy GEO tarifa - Hv32A, H63.80A (H tarifa max. 3x63A és 3x80A)
• Autótöltő - Mv32A (max. 3x32A)
• Inverter - M63.80A (max. 3x63A és 3x80A)

Specifikáció

• Felhasználói helyek száma: 1
• Férőhelyek száma: 2 (M + V)
• Csatlakozás: Szabadvezeték (Sz)
• Méret: 900 × 600 × 205 mm (ma×szé×mé)
• IP védelem: IP65 – por és vízálló
• Védettség: IK08
• Névleges feszültség / frekvencia: 3 × 230/400 V, 50 Hz
• Rövididejű határáram: 30 kA
• Lökőfeszültség állóság: 6 kV
• Üzemi hőmérséklet: –40 °C … +40 °C
• Elhelyezés: felületre szerelt
• Védővezető rendszere: TN-C/TN-S
• Érintésvédelmi osztály: II. osztály
• Fogadott méretlen vezeték keresztmetszete: 35 mm²
• Elmenő mért vezeték keresztmetszete: 25 mm²
• UV stabil műanyagokból készült

A szekrény összeállítása

• 6045 Á-V Fm mérő modul: 600 × 450 × 170 mm, átlátszó fedél, lakatoló fül
• 3030 KM2 méretlen kábelfogadó modul: 300 × 300 × 170 mm, nem átlátszó fedél, lakatoló fül
• 1530 FF földelő modul: 150 × 300 × 170 mm, nem átlátszó fedél
• 2 db - 1530 ÁK 12 NÁF mért oldali elmenő elosztó: 150 × 300 × 170 mm, nem átlátszó fedél, lakatoló fül

Tartozékok

• Vezeték csomag: H07V-K 1x10 mm², 32 A-ig (mindennapszaki és vezérelt mérőhelyhez)
• Egységcsomag 1.: PVT csavar lakatolófül 4 db
• Egységcsomag 2.: M8 tipli, 5×60 faforgács csavar 6-6 db
• Egységcsomag 3.: Df.kh. 3,9×22 (rögzítés védelem, útmutatóval)
• PVT A50 csőadapter (tömítőgumival)
