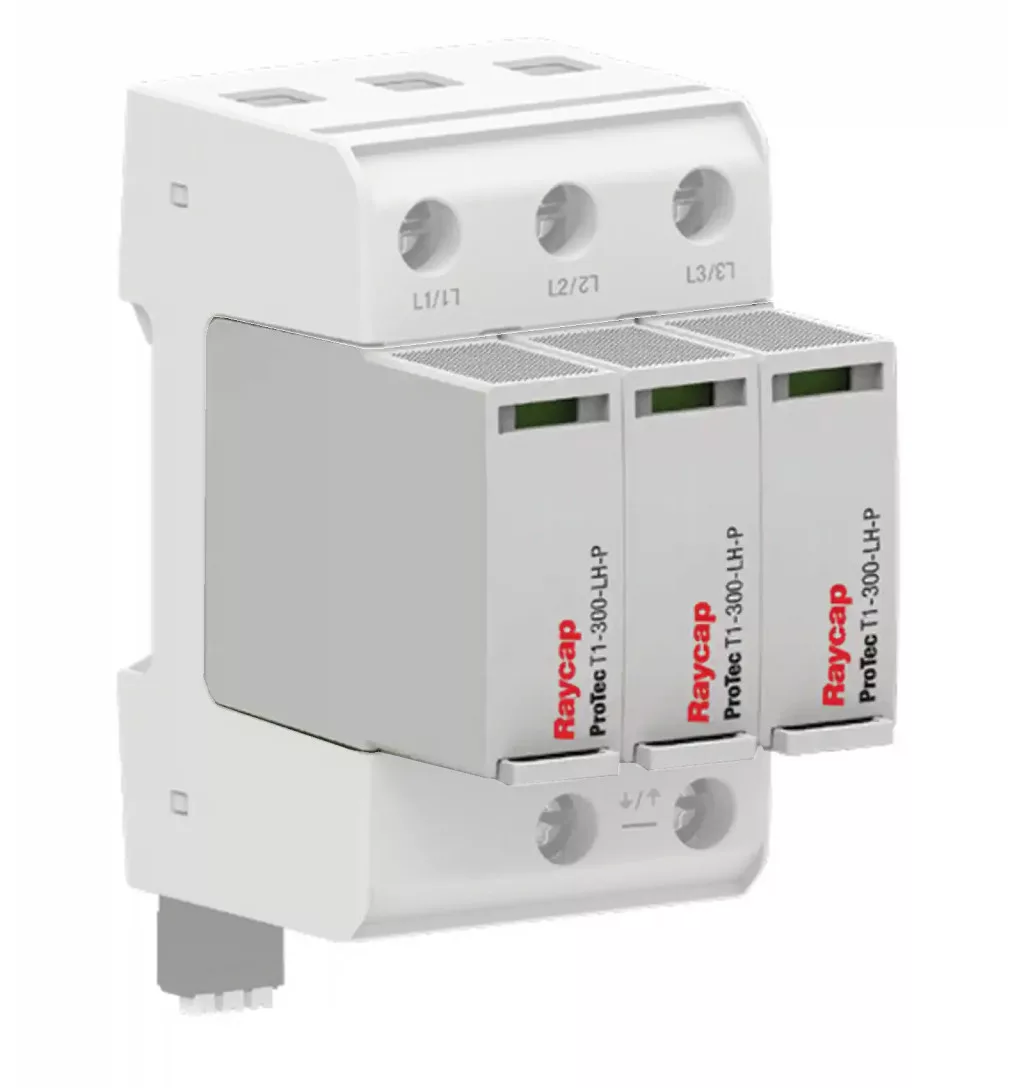

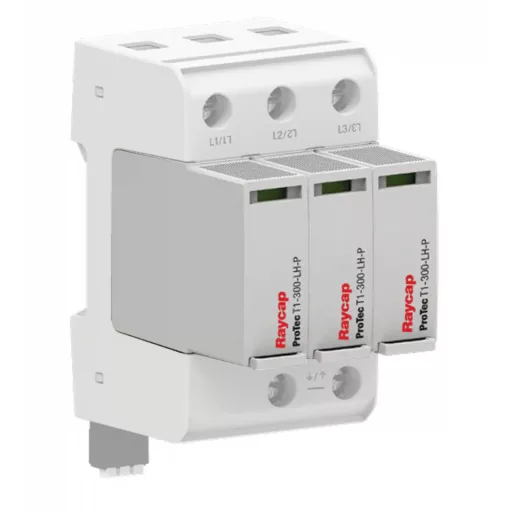

Raycap ProTec T1-300-LH-P túlfeszültség levezető betét 59.A383

Raycap ProTec T1-300-LH-P túlfeszültség-levezető betét 59.A383

A Raycap ProTec T1-300-LH-P egy 1. típusú túlfeszültség-levezető betét, amelyet olyan elektromos elosztórendszerekhez terveztek, ahol a rendelkezésre álló beépítési hely korlátozott. A ProTec T1-LH sorozat alacsony, mindössze 70 mm-es modulmagasságú kialakítása helytakarékos megoldást kínál kapcsolószekrényekben és elosztótáblákban.

A készülék nagy 12,5 kA impulzusáram-kisülési kapacitással (Iimp) rendelkezik, folyamatos üzemi feszültsége 300 V (Uc). A ProTec T1-LH sorozat kialakítása rezgés- és ütésállóságot biztosít, ezért megfelelő választás olyan professzionális villamos installációkhoz, ahol fontos a megbízható túlfeszültség-védelem.

Főbb előnyök

• 1. típusú (T1) túlfeszültség-levezető alacsony, 70 mm-es modulmagassággal.
• Nagy kisülési kapacitás: Iimp = 12,5 kA.
• Folyamatos üzemi feszültség: Uc = 300 V.
• Biztosíték: legfeljebb 160 A gG.
• Rövidzárlati áramerősség: legfeljebb 50 kA.
• 70 mm-es alacsony kialakítás: szűkös beépítési helyekhez.
• Rezgés- és ütésálló kivitel.
• Minden modul, beleértve az N-PE modult is, zöld-piros üzemállapot-jelzéssel rendelkezik.
• Opcionális távoli érintkező (RC) jelzés is rendelkezésre áll.

Műszaki adatok

Alkalmazási terület

A Raycap ProTec T1-300-LH-P olyan villamos elosztórendszerekben alkalmazható, ahol a nagy teljesítményű túlfeszültség-védelem mellett fontos a kompakt beépítés. A 70 mm-es alacsony modulmagasság különösen előnyös lehet korlátozott helyigényű kapcsolószekrényekben, elosztótáblákban és villamos elosztóberendezésekben.

A beépítés és az alkalmazás során mindig a gyártó aktuális műszaki dokumentációját, valamint az adott villamos rendszer tervezési és védelmi követelményeit kell figyelembe venni.
