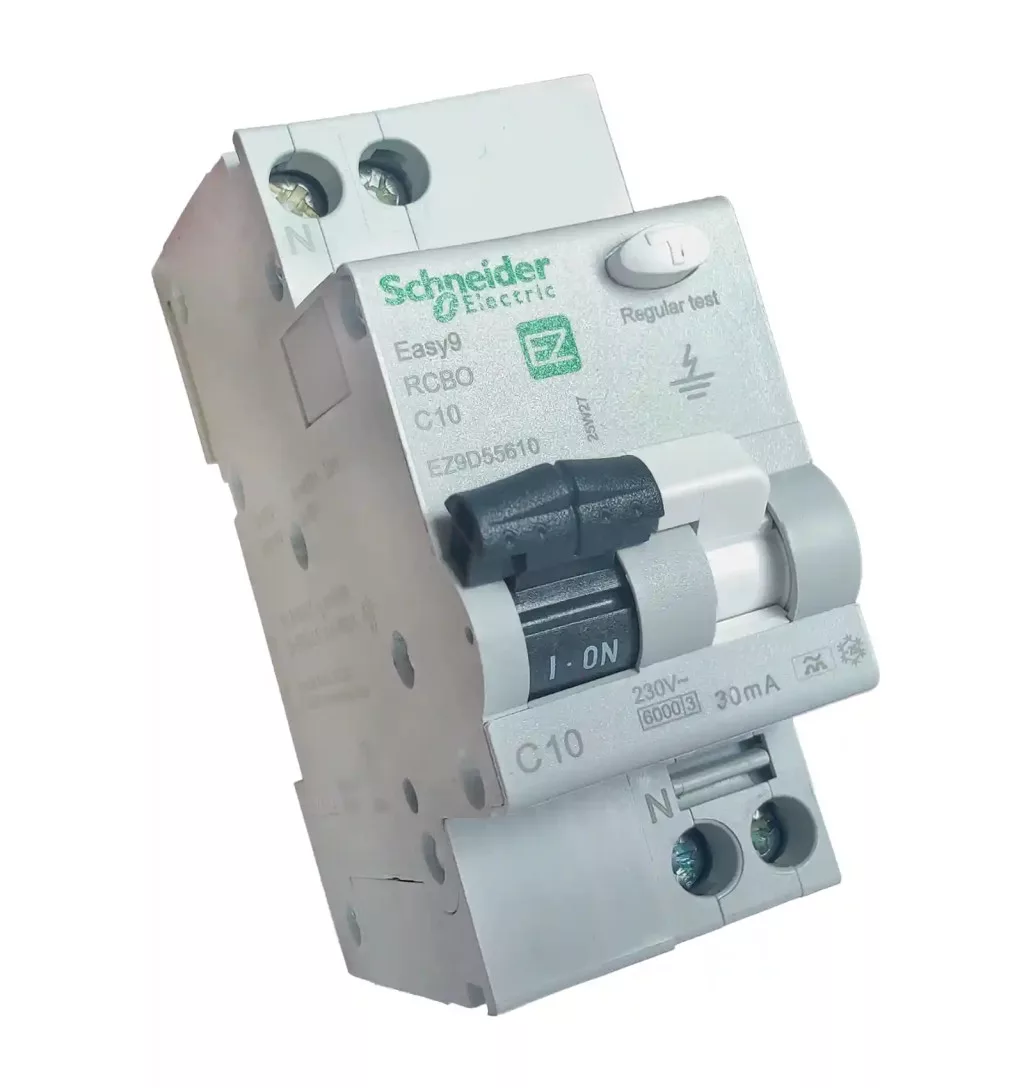

SE EZ9D55610 EASY9 PRO Áramvédős 6 kA kismegszakító 1P+N/C/10A 30mA
nettó 11 717 Ft
SE EZ9D55610 EASY9 PRO Áramvédős 6 kA kismegszakító 1P+N/C/10A 30mA
Moduláris áramvédős kismegszakító, amely egy készüléken belül egyesíti a túláram- és a földzárlat elleni védelmet. Az 1P+N kialakítású készülék névleges árama 10 A, kioldási karakterisztikája C, névleges hibaáram-érzékenysége pedig 30 mA. A típusú, pillanatnyi működésű földzárlatvédelemmel, termikus-mágneses kioldóegységgel és 6000 A zárlati megszakítóképességgel rendelkezik.
Túláram- és földzárlatvédelem egy készülékben
Az integrált védelmi kialakítás rövidzárlat, kábeltúlterhelés, közvetett érintkezésből eredő áramütés és földzárlathoz kapcsolódó tűzveszély esetén biztosít védelmet. A szivárgóáram-védelmi technológia feszültségfüggetlen, a földzárlat elleni védelem pedig késleltetés nélkül, pillanatnyi működéssel avatkozik be.
A 30 mA érzékenységű, A típusú földzárlatvédelem váltakozó áramú hálózaton alkalmazható. A készülék TN földelési rendszerhez készült, helye a rendszerben a hálózati betáplálás. Névleges üzemi feszültsége 230 V AC, hálózati frekvenciája 50/60 Hz.
C kioldási karakterisztika és 6 kA megszakítóképesség
A termikus-mágneses kioldóegység C karakterisztikával működik, mágneses kioldási határértéke a névleges áram 5–10-szerese. Az IEC 61009-1 szabvány alapján meghatározott névleges zárlati megszakítóképesség 6000 A 230 V AC és 50 Hz mellett. A névleges üzemi zárlati megszakítóképesség szintén 6000 A, a készülék pedig a 3. energiakorlátozási osztályba tartozik.
A névleges szigetelési feszültség 400 V, a névleges lökőfeszültség-állóság 4 kV. A készülék leválasztásra is alkalmas, így a kapcsolódó áramkör elkülönítésére is használható.
Tesztgomb és helyzetjelzés
Az előlapon található tesztgombbal ellenőrizhető a védelmi működés. A kapcsolókar O–I jelölése, az ON/OFF helyi jelzés és az érintkezők helyzetét mutató jelző segítséget nyújt a készülék állapotának áttekintéséhez. A kar helyzete a hibakioldás jelzésére is szolgál.
DIN sínre szerelhető moduláris kivitel
A klipszes rögzítésű készülék DIN sínre szerelhető, és fésűs gyűjtősínnel, valamint elosztóblokkal is kompatibilis. Szélessége 36 mm, ami négy darab 9 mm-es osztásnak felel meg. Magassága 82 mm, mélysége 70,5 mm.
A felső vagy alsó alagút típusú csatlakozók 1–16 mm² keresztmetszetű merev, valamint 1–10 mm² keresztmetszetű rugalmas vezetékek fogadására alkalmasak. A vezetékcsupaszítás előírt hossza a terhelésoldali csatlakozásnál 11 mm, a felső csatlakozásnál 13 mm. Az előírt meghúzási nyomaték mindkét csatlakozási oldalon 2 N·m.
Mechanikai és elektromos tartósság
A készülék mechanikai tartóssága legfeljebb 20 000 kapcsolási ciklus, elektromos élettartama pedig legfeljebb 10 000 ciklus. Üzemi hőmérséklet-tartománya −25 és +60 °C között, tárolási hőmérséklet-tartománya −40 és +85 °C között van.
Az IP20 védettségű készülék moduláris dobozba beépítve IP40 védettségi szintet érhet el. Tropikalizációs besorolása 2, kialakítása pedig megfelel az IEC 61009-2-2 szabványnak.
Főbb tulajdonságok
- Áramvédős kismegszakító integrált túláramvédelemmel
- 1P+N póluskialakítás, bal oldali nullavezetővel
- Egy védett pólus
- 10 A névleges áram
- C kioldási karakterisztika
- Termikus-mágneses kioldóegység
- A típusú földzárlatvédelem
- 30 mA hibaáram-érzékenység
- Pillanatnyi földzárlatvédelem
- Feszültségfüggetlen szivárgóáram-védelem
- 6000 A, illetve 6 kA megszakítóképesség
- Előlapi működésellenőrző tesztgomb
- Érintkezőhelyzet-jelző és ON/OFF helyi jelzés
- Leválasztásra alkalmas kivitel
- Klipszes rögzítés DIN sínre
- Fésűs gyűjtősínnel és elosztóblokkal kompatibilis
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Termékcsalád | Easy9 |
| Készüléktípus | Áramvédős kismegszakító túláramvédelemmel |
| Alkalmazás | Védelem |
| Készülék helye a rendszerben | Hálózati betáplálás |
| Póluskialakítás | 1P+N |
| Nullavezető helyzete | Bal |
| Védett pólusok száma | 1 |
| Névleges áram | 10 A |
| Földelési rendszer | TN |
| Hálózat típusa | AC |
| Hálózati frekvencia | 50/60 Hz |
| Névleges üzemi feszültség | 230 V AC, 50/60 Hz |
| Kioldóegység technológiája | Termikus-mágneses |
| Kioldási karakterisztika | C |
| Mágneses kioldási határérték | 5–10 × In |
| Földzárlatvédelmi osztály | A típus |
| Földszivárgási érzékenység | 30 mA |
| Földzárlatvédelem késleltetése | Pillanatnyi |
| Szivárgóáram-védelmi technológia | Feszültségfüggetlen |
| Földzárlat elleni védelem | Integrált |
| Megszakítási kapacitás | 6000 A Icn, 230 V AC, 50 Hz |
| Üzemi zárlati megszakítóképesség | 6000 A |
| Energiakorlátozási osztály | 3 |
| Névleges szigetelési feszültség | 400 V AC |
| Névleges lökőfeszültség-állóság | 4 kV |
| Leválasztásra alkalmas | Igen |
| Érintkezőhelyzet-jelző | Igen |
| Helyi jelzés | ON/OFF |
| Vezérlés típusa | Kapcsoló |
| Rögzítési mód | Klipszes |
| Rögzítés | DIN sín |
| Gyűjtősín- és elosztóblokk-kompatibilitás | Igen |
| 9 mm-es osztások száma | 4 |
| Csatlakozás típusa | Alagút típusú felső vagy alsó terminálok |
| Merev vezeték keresztmetszete | 1–16 mm² |
| Rugalmas vezeték keresztmetszete | 1–10 mm² |
| Terhelésoldali vezetékcsupaszítás | 11 mm |
| Felső csatlakozás vezetékcsupaszítása | 13 mm |
| Meghúzási nyomaték | 2 N·m |
| Magasság | 82 mm |
| Szélesség | 36 mm |
| Mélység | 70,5 mm |
| Szín | Szürke |
| Mechanikai tartósság | 20 000 ciklus |
| Elektromos élettartam | 10 000 ciklus |
| Védettség | IP20, moduláris dobozban IP40 |
| Tropikalizáció | 2 |
| Relatív páratartalom | 95% −55 °C-on |
| Üzemi hőmérséklet | −25 – +60 °C |
| Tárolási hőmérséklet | −40 – +85 °C |
| Szabvány | IEC 61009-2-2 |
Gyakori kérdések
Milyen védelmi funkciókat egyesít a készülék?
Túláram- és földzárlatvédelmet biztosít egyetlen moduláris készülékben. Rövidzárlat, kábeltúlterhelés, közvetett érintkezésből eredő áramütés és földzárlathoz kapcsolódó tűzveszély esetén nyújt védelmet.
Mekkora a névleges áram és a hibaáram-érzékenység?
A névleges áram 10 A, a földszivárgási érzékenység pedig 30 mA.
Milyen típusú földzárlatvédelemmel rendelkezik?
A típusú, feszültségfüggetlen és pillanatnyi működésű földzárlatvédelemmel rendelkezik.
Milyen kioldási karakterisztikájú?
C kioldási karakterisztikájú, mágneses kioldási határértéke a névleges áram 5–10-szerese.
Mekkora a zárlati megszakítóképessége?
A névleges zárlati megszakítóképesség 6000 A, vagyis 6 kA 230 V AC feszültségen és 50 Hz frekvencián.
Van rajta működésellenőrző tesztgomb?
Igen, az előlapon található tesztgomb segítségével ellenőrizhető a védelmi működés.
DIN sínre szerelhető?
Igen, klipszes rögzítéssel telepíthető DIN sínre.
Milyen vezeték-keresztmetszeteket fogad?
A felső vagy alsó alagút típusú csatlakozók 1–16 mm² keresztmetszetű merev és 1–10 mm² keresztmetszetű rugalmas vezetékekhez használhatók.
Mekkora helyet foglal el az elosztóban?
A készülék 36 mm széles, ami négy darab 9 mm-es osztásnak felel meg.
