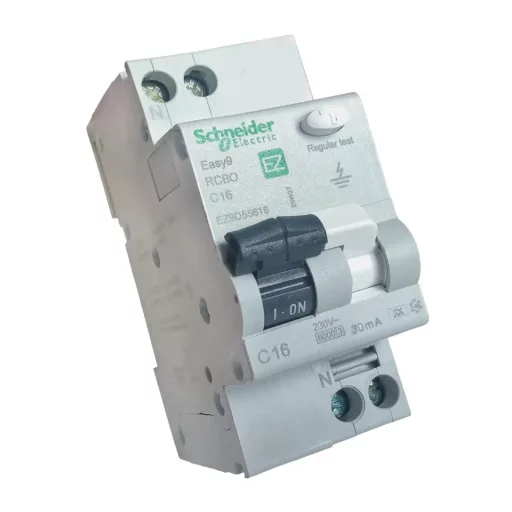

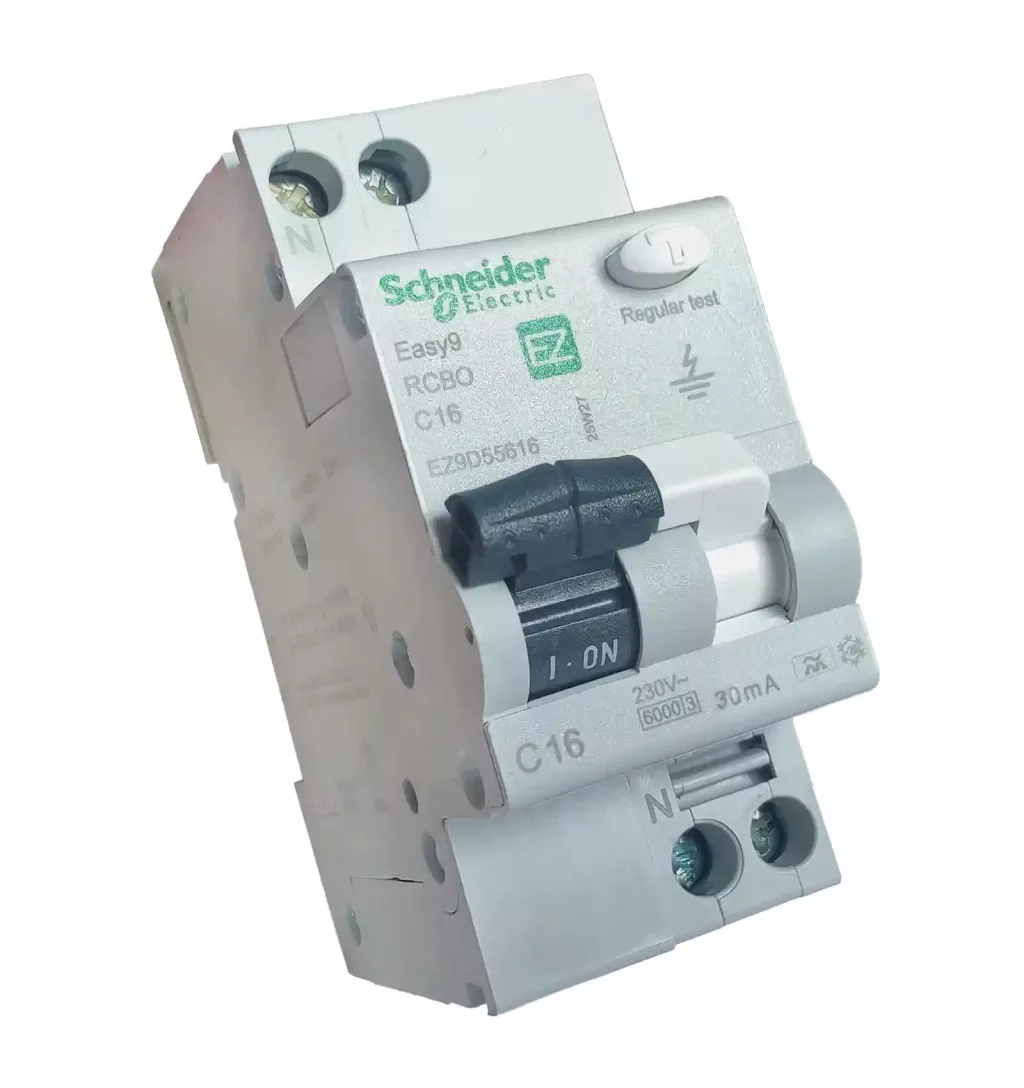

SE EZ9D55616 EASY9 PRO Áramvédős kismegszakító, A osztály, 1P-N, C, 16A, 30mA

Easy9 Pro áramvédős kismegszakító túláram-védelemmel, 1P+N póluskialakítással, C kioldási jelleggörbével és 16 A névleges árammal. A készülék A típusú földzárlatvédelmi osztályú, 30 mA érzékenységgel, azonnali földzárlatvédelmi késleltetéssel.

Gyors termékösszefoglaló

Az EZ9D55616 referenciaszámú moduláris RCBO rövidzárlat, kábeltúlterhelés, közvetett érintkezés okozta áramütés és tűzveszély elleni védelemre szolgál. DIN sínre, klipszes szereléssel rögzíthető, működési tesztgombbal és ON/OFF jelzéssel rendelkezik.

Összefoglaló specifikáció

• Márka: Schneider Electric
• Termékcsalád: Easy9
• Terméknév: Easy9 áramvédős kismegszakító
• Termék vagy alkatrész típusa: áramvédős kismegszakító túláram-védelemmel
• Referencia / cikkszám: EZ9D55616
• Pólusok: 1P+N
• Nulla helyzete: bal
• Védett pólusok száma: 1
• Névleges áram: 16 A
• Hálózat típusa: AC
• Földelő rendszer: TN
• Kioldóegység technológia: termikus-mágneses
• Görbe: C
• Földszivárgás érzékenység: 30 mA
• Földzárlat elleni védelem késleltetése: pillanatnyi
• Földzárlatvédelmi osztály: A típusú
• Megszakítási kapacitás: 6000 A Icn, 230 V AC 50 Hz, IEC 61009-1 szerint
• Alkalmasság leválasztásra: igen
• Készülék alkalmazása: védelem
• Készülék helye a rendszerben: hálózati betáplálás
• Hálózat frekvenciája: 50/60 Hz
• Névleges üzemi feszültség: 230 V AC 50/60 Hz
• Mágneses kioldási korlát: 5–10 x In
• Szivárgóáram védelmi technológia: feszültségfüggetlen
• Ics névleges üzemi zárlati megszakítóképesség: 6000 A
• Korlátozási osztály: 3
• Névleges szigetelési feszültség: 400 V
• Névleges lökőfeszültség-állóság: 4 kV
• Érintkező helyzetjelző: igen
• Vezérlés típusa: kapcsoló
• Helyi jelzés: ON/OFF jelzés
• Rögzítő támogatás: DIN sín
• Szerelési mód: klipszes
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: igen
• 9 mm-es osztások: 4
• Szín: szürke
• IP védettségi szint: IP20
• Moduláris dobozban elérhető védettség: IP40
• Mechanikai tartósság: 20000 ciklus
• Elektromos élettartam: 10000 ciklus
• Szabvány: IEC 61009-2-2

Ideális választás, ha...

• Easy9 családhoz tartozó áramvédős kismegszakítóra van szükség.
• 1P+N póluskialakítású, C karakterisztikájú készüléket keres.
• 16 A névleges áramú RCBO kapcsolókészüléket választana.
• A típusú, 30 mA érzékenységű földzárlatvédelemre van szükség.
• rövidzárlat, túlterhelés és szivárgóáram elleni védelemre keres megoldást.
• DIN sínre szerelhető, klipszes rögzítésű készüléket választana.
• 6000 A zárlati megszakítóképességű eszközre van szükség.

Fő előnyök

• Áram-védőkapcsoló és túláramvédelem egy készülékben.
• 1P+N póluskialakítás, bal oldali nullával.
• 16 A névleges áram.
• C kioldási jelleggörbe.
• A típusú földzárlatvédelmi osztály.
• 30 mA földszivárgás érzékenység.
• Pillanatnyi földzárlatvédelmi késleltetés.
• 6000 A névleges zárlati megszakítóképesség.
• Feszültségfüggetlen szivárgóáram-védelmi technológia.
• Érintkező helyzetjelzővel és ON/OFF jelzéssel rendelkezik.
• Működési tesztgomb található az előlapon.
• DIN sínre szerelhető, klipszes rögzítéssel.
• Fésűs gyűjtősínnel és elosztóblokkal kompatibilis.
• 20000 mechanikai és 10000 elektromos ciklus élettartam.

Ajánlott felhasználás

Olyan villamos elosztókhoz választható, ahol 1P+N kialakítású, 16 A névleges áramú, C karakterisztikájú áramvédős kismegszakítóra van szükség.

A kiválasztásnál a 30 mA földszivárgás érzékenység, az A típusú földzárlatvédelem, a 6000 A megszakítóképesség, a feszültségfüggetlen szivárgóáram-védelmi technológia és a DIN sínes szerelési mód a legfontosabb szempontok.

Részletes termékleírás

Az áramvédős kismegszakító túláram-védelemmel ellátott moduláris készülék. Rövidzárlat, kábeltúlterhelés, közvetett érintkezés okozta áramütés és tűzveszély elleni védelemre szolgál.

A készülék 1P+N póluskialakítású, bal oldali nulla pozícióval. A védett pólusok száma 1, a kioldóegység technológiája termikus-mágneses, a kioldási görbe C karakterisztikájú.

A földzárlatvédelmi osztály A típusú, a földszivárgás érzékenysége 30 mA. A földzárlat elleni védelem pillanatnyi késleltetésű, a szivárgóáram-védelmi technológia feszültségfüggetlen.

A készülék DIN sínre szerelhető, klipszes rögzítéssel. Az előlapon működési tesztgomb található, a kar O-I gravírozással jelzi az állapotot. A helyi jelzés ON/OFF állapotot mutat.

Műszaki adatok

Villamos és védelmi adatok

Szerelési és csatlakozási adatok

Méretek, élettartam és környezeti adatok

Kompatibilitás és használati javaslat

Az Easy9 Pro áramvédős kismegszakító DIN sínes elosztókba szerelhető, ahol 1P+N kialakítású, 16 A névleges áramú és 30 mA érzékenységű védelmi készülékre van szükség. A fésűs gyűjtősínnel és elosztóblokkal való kompatibilitás a moduláris elosztókba történő illesztést segíti.
