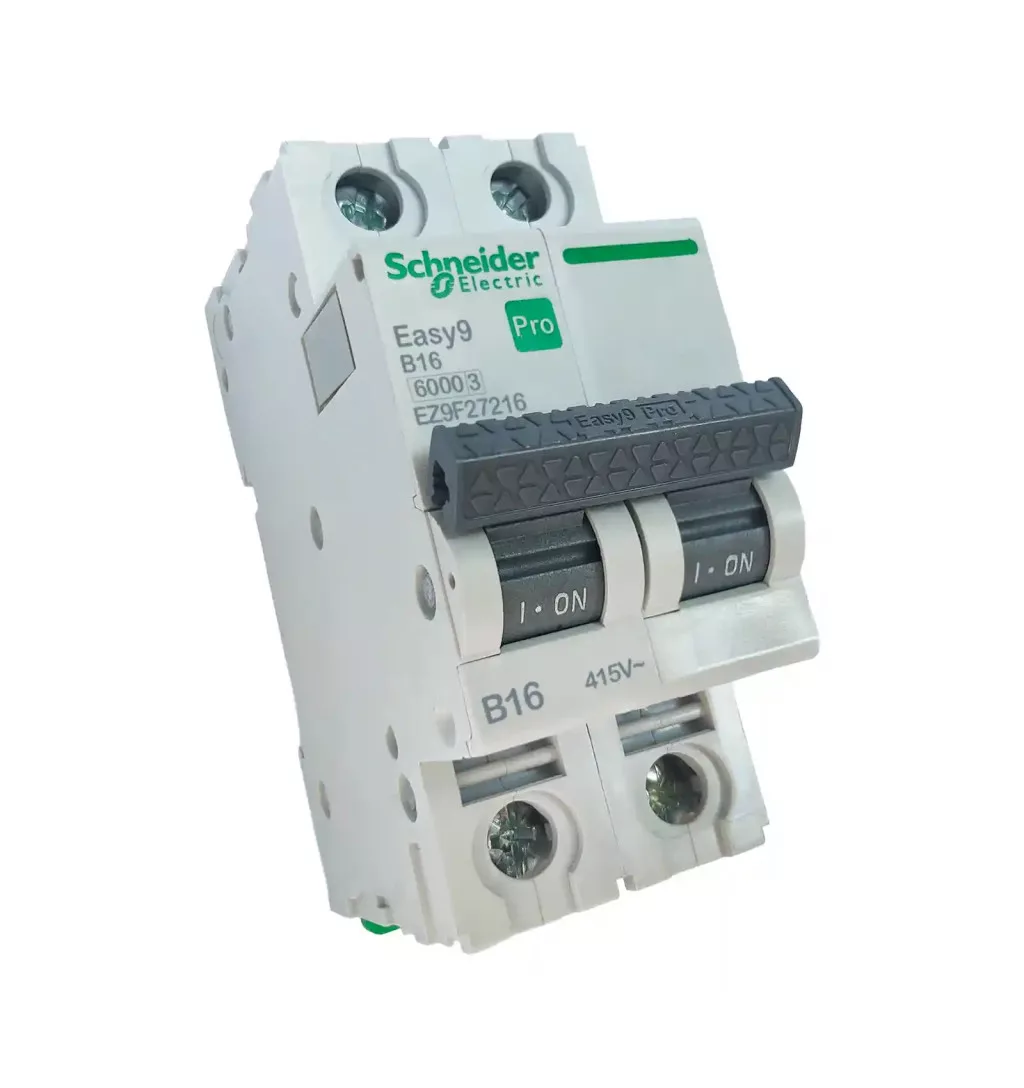

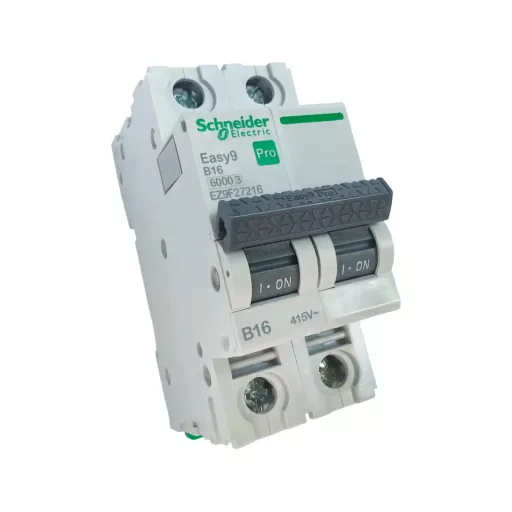

EASY9 PRO kismegszakító, 2P, B karakterisztika, 16 A, 6 kA, EZ9F27216

Az Easy9 Pro kétpólusú kismegszakító kisfeszültségű villamos áramkörök túlterhelés és rövidzárlat elleni védelmére szolgál. Mindkét pólusa védett, névleges árama 16 A, kioldási karakterisztikája B, névleges rövidzárlati megszakítóképessége pedig 6000 A.

Gyors termékösszefoglaló

A termikus-mágneses kioldású készülék 415 V AC, 50/60 Hz hálózaton alkalmazható. Szabványos DIN sínre pattintható, érintkezőhelyzet-jelzővel, ON/OFF állapotjelzéssel és lakatolási lehetőséggel rendelkezik. Mechanikai tartóssága legfeljebb 20 000, elektromos élettartama pedig legfeljebb 10 000 kapcsolási ciklus.

Összefoglaló műszaki adatok

Főbb előnyök

1. Kétpólusú kialakítás, két védett pólussal.
2. 16 A névleges áram.
3. B kioldási karakterisztika.
4. Termikus védelem túlterhelési áramok ellen.
5. Mágneses gyorskioldás rövidzárlati áramok esetén.
6. 6000 A névleges zárlati megszakítóképesség.
7. 6000 A névleges üzemi zárlati megszakítóképesség.
8. 3-as energiakorlátozási osztály.
9. Alkalmas villamos leválasztásra.
10. Érintkezőhelyzet-jelzővel rendelkezik.
11. Zöld sáv jelzi az érintkezők fizikailag nyitott helyzetét.
12. ON/OFF helyi állapotjelzés.
13. Szabványos DIN sínre pattintható.
14. Tüskés és villás fésűs gyűjtősínekkel kompatibilis.
15. Legfeljebb 20 000 mechanikai kapcsolási ciklus.
16. Legfeljebb 10 000 elektromos kapcsolási ciklus.
17. Lakatolási lehetőség a biztonságosabb munkavégzéshez.
18. IEC/EN 60898-1 szabvány szerinti kialakítás.
19. TSE és CE tanúsítvány.

Villamos adatok

Kapcsolási és állapotjelzési adatok

Csatlakozási adatok

Szerelési és méretadatok

Élettartam és környezeti adatok

Ideális választás, ha…

1. 16 A névleges áramú kétpólusú kismegszakítóra van szüksége.
2. B karakterisztikájú védelmi készüléket keres.
3. Mindkét pólust védeni és egyszerre kapcsolni szeretné.
4. 6000 A zárlati megszakítóképesség szükséges.
5. Lakossági vagy hasonló kisfeszültségű elosztást alakít ki.
6. DIN sínre szerelhető moduláris készüléket keres.
7. Fontos az érintkezők fizikai helyzetének egyértelmű jelzése.
8. Fésűs gyűjtősínnel kompatibilis készülékre van szüksége.

Felhasználási területek

1. Lakóépületek villamos elosztói.
2. Családi házak fő- és alelosztói.
3. Irodák villamos hálózatai.
4. Kereskedelmi létesítmények.
5. Műhelyek és kisebb üzemi elosztók.
6. Kétpólusú leágazó áramkörök.
7. Világítási áramkörök megfelelő méretezés mellett.
8. Csatlakozóaljzat-áramkörök megfelelő méretezés mellett.
9. Kis indítási áramú villamos fogyasztók áramkörei.
10. Túlterhelés és rövidzárlat elleni áramköri védelem.

Kompatibilitás és használati javaslat

A B karakterisztikájú mágneses kioldás a névleges áram 3–5-szörös tartományában működik. Olyan áramkörökhöz alkalmazható, ahol a fogyasztók bekapcsolási árama nem igényel C vagy D karakterisztikájú kismegszakítót.

A megfelelő készülék kiválasztásakor figyelembe kell venni a vezeték keresztmetszetét, terhelhetőségét, a fektetési módot, a környezeti hőmérsékletet, a várható terhelési áramot és a telepítés helyén fellépő zárlati áramot.

Fontos telepítési tudnivalók

1. A készülék kiválasztását és telepítését megfelelő szakképesítéssel rendelkező villanyszerelő végezze.
2. A 16 A névleges áramot a vezeték keresztmetszete és terhelhetősége alapján kell ellenőrizni.
3. A szerelés előtt az érintett villamos berendezést teljesen feszültségmentesíteni kell.
4. A feszültségmentes állapotot megfelelő mérőműszerrel ellenőrizni kell.
5. A készüléket szabványos DIN sínre kell felpattintani.
6. A merev vezeték megengedett keresztmetszete 1–25 mm².
7. A rugalmas vezeték megengedett keresztmetszete 1–16 mm².
8. Rugalmas vezeték csatlakoztatásakor megfelelő érvéghüvelyt kell alkalmazni, ha azt a szerelési előírás megköveteli.
9. A csatlakozókapcsokat 2 Nm nyomatékkal kell meghúzni.
10. A csatlakozások megfelelőségét üzembe helyezés előtt ellenőrizni kell.
11. A készülék fedezze mindkét, a tervezés szerint megszakítandó aktív vezetőt.
12. A zöld sáv csak az érintkezők fizikailag nyitott helyzetében lehet látható.
13. A készüléket megfelelő védettségű elosztószekrényben kell elhelyezni.
14. Üzembe helyezés előtt ellenőrizni kell a védelmi készülék és a hálózat szelektivitását.

Gyakori kérdések

1. Hány pólusú a készülék?

A készülék kétpólusú, és mindkét pólus védelemmel rendelkezik.

2. Mekkora a névleges árama?

A névleges áram 16 A.

3. Milyen kioldási karakterisztikával rendelkezik?

B kioldási karakterisztikával rendelkezik.

4. Mekkora a mágneses kioldási tartománya?

A mágneses kioldási határérték a névleges áram 3–5-szöröse.

5. Mekkora a zárlati megszakítóképessége?

A névleges zárlati megszakítóképesség 6000 A, 415 V AC feszültségen.

6. Mekkora a névleges üzemi feszültsége?

A névleges üzemi feszültség 415 V AC, 50/60 Hz.

7. Alkalmas villamos leválasztásra?

Igen, az IEC/EN 60898-1 szabvány szerint alkalmas leválasztásra.

8. Hogyan jelzi a nyitott érintkezőállapotot?

A készüléken megjelenő zöld sáv jelzi az érintkezők fizikailag nyitott állapotát.

9. Milyen sínre szerelhető?

Szabványos DIN sínre, klipszes rögzítéssel szerelhető.

10. Hány modul széles?

A készülék 2 modul, vagyis 36 mm széles.

11. Milyen vezeték csatlakoztatható hozzá?

1–25 mm² keresztmetszetű merev vagy 1–16 mm² keresztmetszetű rugalmas vezeték csatlakoztatható.

12. Mekkora a meghúzási nyomaték?

A csatlakozókapcsok megadott meghúzási nyomatéka 2 Nm.

13. Kompatibilis fésűs gyűjtősínnel?

Igen, felül tüskés, alul pedig tüskés vagy villás típusú gyűjtősínnel kompatibilis.

14. Mekkora a mechanikai élettartama?

A mechanikai tartósság legfeljebb 20 000 kapcsolási ciklus.

15. Mekkora az elektromos élettartama?

Az elektromos élettartam legfeljebb 10 000 kapcsolási ciklus.

16. Lakatolható a készülék?

Igen, a megadott termékadatok szerint lakatolási lehetőséggel rendelkezik.

17. Milyen védettséggel rendelkezik?

A készülék IP20 védettségű, megfelelő elosztószekrénybe szerelve pedig IP40 védettség érhető el.

18. Milyen hőmérsékleten használható?

Az üzemi környezeti hőmérséklet -30 °C és +70 °C között lehet.

19. Milyen szabványnak felel meg?

A készülék az IEC/EN 60898-1 szabvány követelményeinek felel meg.

20. Milyen tanúsítványokkal rendelkezik?

A megadott terméktanúsítványok TSE és CE.

Összegzés

A kétpólusú, B karakterisztikájú védelmi készülék 16 A névleges áramú leágazó áramkörök túlterhelés- és rövidzárlat-védelméhez használható. A 6000 A megszakítóképesség, a két védett pólus, az érintkezőhelyzet-jelző, a DIN sínes szerelhetőség és a hosszú mechanikai élettartam lakossági és hasonló kisfeszültségű elosztási feladatokhoz teszi alkalmassá.
