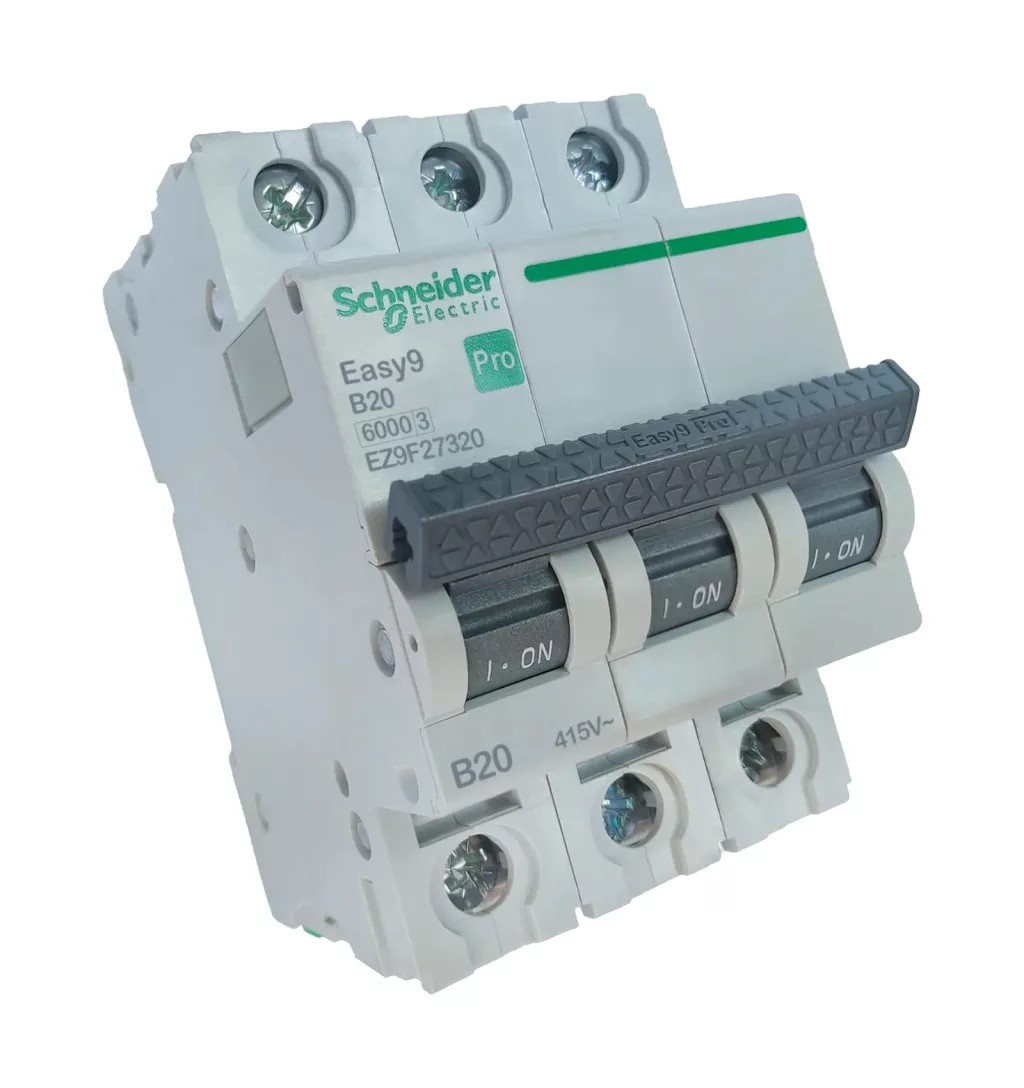

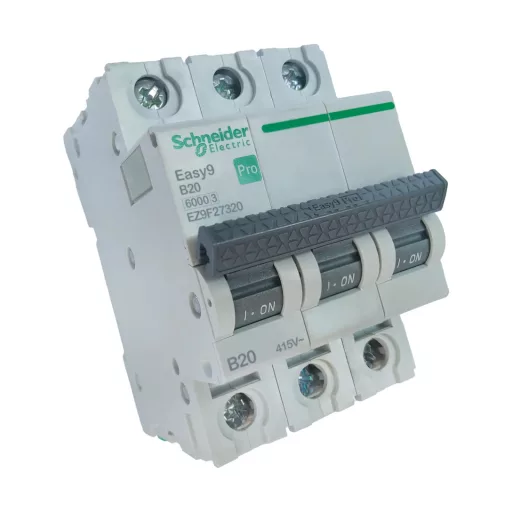

SE EZ9F27320 EASY9 PRO 6 kA kismegszakító, 3P, B, 20A
nettó 3 659 Ft
SE EZ9F27320 EASY9 PRO 6 kA kismegszakító, 3P, B, 20A
Hárompólusú, B kioldási karakterisztikájú kismegszakító, amely túlterhelés és rövidzárlat esetén biztosít védelmet. A készülék névleges árama 20 A, névleges üzemi feszültsége 415 V AC, megszakítási kapacitása pedig 6000 A. Termikus-mágneses kioldóegységgel rendelkezik, mágneses kioldási határértéke 3–5 × In.
Megbízható védelem és biztonságos leválasztás
A három védett pólussal rendelkező készülék megfelel az IEC/EN 60898-1 szabványnak, és villamos áramkörök elosztási feladataihoz használható. Leválasztásra is alkalmas, így lehetővé teszi a terhelésoldali áramkör biztonságos működtetését. Az érintkezők fizikai nyitott állapotát zöld sáv jelzi, a kapcsolási állapot pedig az ON/OFF jelzés segítségével ellenőrizhető.
A névleges üzemi zárlati megszakítóképesség 415 V AC feszültségen 6000 A, az Ics értéke pedig a megszakítási kapacitás 100%-a. A 3. energiakorlátozási osztályba tartozó kismegszakító névleges szigetelési feszültsége 500 V AC, névleges lökőfeszültség-állósága 4 kV.
DIN sínre szerelhető moduláris kialakítás
A klipszes rögzítésű kismegszakító DIN sínre telepíthető. Szélessége 54 mm, ami hat darab 9 mm-es osztásnak felel meg. A készülék felső részén tüskés típusú, az alsó részén pedig tüskés vagy villás kialakítású fésűs gyűjtősínnel és elosztóblokkal kompatibilis.
Az alagút típusú alsó csatlakozókapcsok 1–16 mm² keresztmetszetű rugalmas, illetve 1–25 mm² keresztmetszetű merev vezetékek fogadására alkalmasak. A csatlakozások előírt meghúzási nyomatéka 2 N·m.
Hosszú mechanikai és elektromos élettartam
A készülék mechanikai tartóssága legfeljebb 20 000 kapcsolási ciklus, elektromos élettartama pedig legfeljebb 10 000 ciklus. Lakatolási lehetőséggel is rendelkezik. Működési hőmérséklet-tartománya −30 és +70 °C között, tárolási hőmérséklet-tartománya pedig −40 és +85 °C között van.
A készülék önállóan IP20 védettségi fokozatú, megfelelő szekrénybe beépítve pedig IP40 védettség érhető el. Szennyezettségi foka 3, tropikalizációs besorolása 2. A termék TSE- és CE-tanúsítvánnyal rendelkezik.
Főbb jellemzők
- Hárompólusú kivitel három védett pólussal
- 20 A névleges áram
- B kioldási karakterisztika
- Termikus-mágneses kioldóegység
- 6000 A megszakítási kapacitás
- 3. energiakorlátozási osztály
- Érintkezőhelyzet-jelző és ON/OFF állapotjelzés
- Leválasztásra alkalmas kialakítás
- Klipszes rögzítés DIN sínre
- Lakatolási lehetőség
- Fésűs gyűjtősínnel és elosztóblokkal kompatibilis
- IEC/EN 60898-1 szabványnak megfelelő kivitel
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Termékcsalád | Easy9 Pro |
| Alkalmazás | Elosztás |
| Készüléktípus | Kismegszakító |
| Pólusok száma | 3P |
| Védett pólusok száma | 3 |
| Névleges áram | 20 A |
| Hálózat típusa | AC |
| Hálózati frekvencia | 50/60 Hz |
| Névleges üzemi feszültség | 415 V AC, 50/60 Hz |
| Kioldóegység | Termikus-mágneses |
| Kioldási karakterisztika | B |
| Mágneses kioldási határérték | 3–5 × In |
| Megszakítási kapacitás | 6000 A Icu, 415 V AC, 50/60 Hz |
| Üzemi zárlati megszakítóképesség | 6000 A, 100%, 415 V AC, 50/60 Hz |
| Energiakorlátozási osztály | 3 |
| Névleges szigetelési feszültség | 500 V AC, 50/60 Hz |
| Névleges lökőfeszültség-állóság | 4 kV |
| Leválasztásra alkalmas | Igen |
| Érintkezőhelyzet-jelző | Igen |
| Helyi jelzés | ON/OFF |
| Vezérlés típusa | Kapcsoló |
| Rögzítés | Klipszes, DIN sínre |
| Felső gyűjtősín-kompatibilitás | Tüskés típus |
| Alsó gyűjtősín-kompatibilitás | Tüskés vagy villás típus |
| 9 mm-es osztások száma | 6 |
| Rugalmas vezeték keresztmetszete | 1–16 mm² |
| Merev vezeték keresztmetszete | 1–25 mm² |
| Csatlakozó típusa | Alagút típusú alsó terminálok |
| Meghúzási nyomaték | 2 N·m |
| Magasság | 85 mm |
| Szélesség | 54 mm |
| Mélység | 77 mm |
| Tömeg | 318 g |
| Szín | Szürke, RAL 7035 |
| Mechanikai tartósság | 20 000 ciklus |
| Elektromos élettartam | 10 000 ciklus |
| Lakatolási lehetőség | Igen |
| Védettség | IP20, szekrényben IP40 |
| Szennyezettségi fok | 3 |
| Tropikalizáció | 2 |
| Relatív páratartalom | 95% −55 °C-on |
| Üzemi hőmérséklet | −30 – +70 °C |
| Tárolási hőmérséklet | −40 – +85 °C |
| Szabvány | IEC/EN 60898-1 |
| Tanúsítványok | TSE, CE |
Gyakori kérdések
Mekkora a kismegszakító névleges árama?
A készülék névleges árama 20 A.
Milyen kioldási karakterisztikával rendelkezik?
B kioldási karakterisztikájú, mágneses kioldási határértéke 3–5 × In.
Mekkora a megszakítási kapacitása?
A névleges megszakítási kapacitás 6000 A 415 V AC üzemi feszültségen és 50/60 Hz frekvencián.
Hány pólussal rendelkezik?
Hárompólusú kivitelű, és mindhárom pólusa védett.
DIN sínre szerelhető?
Igen, a klipszes rögzítésű készülék DIN sínre telepíthető.
Milyen vezetékek csatlakoztathatók hozzá?
Az alsó alagút típusú csatlakozók 1–16 mm² keresztmetszetű rugalmas és 1–25 mm² keresztmetszetű merev vezetékek fogadására alkalmasak.
Alkalmas leválasztásra?
Igen, az IEC/EN 60898-1 szabványnak megfelelően leválasztásra is alkalmas.
