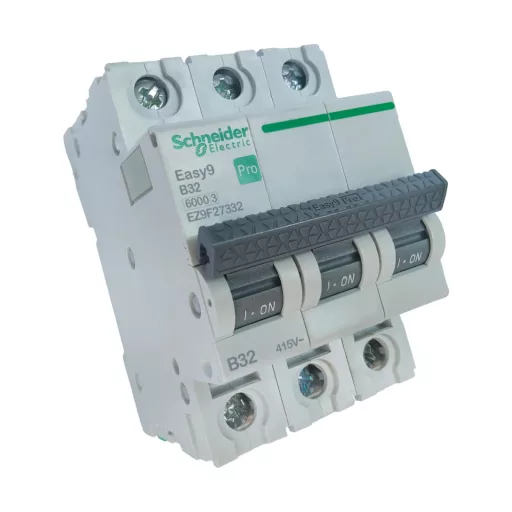

SE EZ9F27332 EASY9 PRO 6 kA kismegszakító, 3P, B, 32A
nettó 4 453 Ft
SE EZ9F27332 EASY9 PRO 6 kA kismegszakító, 3P, B, 32A
Hárompólusú, 32 A névleges áramú készülék túlterhelési áramok és rövidzárlatok elleni védelemhez. B kioldási karakterisztikával, termikus-mágneses kioldóegységgel és 6000 A megszakítási kapacitással rendelkezik. Klipszes rögzítésének köszönhetően DIN sínre szerelhető, így moduláris villamos elosztásokban alkalmazható.
Hárompólusú védelem B kioldási karakterisztikával
A készülék mindhárom pólusa védett. A B karakterisztikához tartozó mágneses kioldási határérték a névleges áram 3–5-szöröse. Névleges üzemi feszültsége 415 V AC, hálózati frekvenciája 50/60 Hz, megszakítási kapacitása pedig 6000 A az IEC/EN 60898-1 szabvány szerint.
A névleges üzemi zárlati megszakítóképesség 415 V AC feszültségen 6000 A, ami a megadott megszakítási kapacitás 100%-ának felel meg. A készülék a 3. energiakorlátozási osztályba tartozik, névleges szigetelési feszültsége 500 V AC, névleges lökőfeszültség-állósága pedig 4 kV.
Érintkezőhelyzet-jelzés és leválasztási funkció
A zöld állapotjelző sáv az érintkezők fizikailag nyitott helyzetét mutatja, az aktuális kapcsolási állapot pedig az ON/OFF jelzés alapján ellenőrizhető. A készülék az IEC/EN 60898-1 előírásai szerint leválasztásra is alkalmas, ezáltal támogatja a terhelésoldali áramkör biztonságos elkülönítését.
A kapcsoló kézi vezérlést tesz lehetővé, a lakatolási lehetőség pedig hozzájárul az illetéktelen vagy véletlen működtetés megakadályozásához.
DIN sínre szerelhető moduláris kivitel
A klipszes rögzítésű kialakítás DIN sínre történő telepítést tesz lehetővé. A készülék 54 mm szélességű, ami hat darab 9 mm-es osztásnak felel meg. Magassága 85 mm, mélysége 77 mm, tömege 352 g.
A felső csatlakozási oldalon tüskés, az alsó oldalon tüskés vagy villás típusú fésűs gyűjtősínnel és elosztóblokkal kompatibilis. Az alsó alagút típusú csatlakozók 1–25 mm² keresztmetszetű rugalmas és 1–35 mm² keresztmetszetű merev vezetékek fogadására alkalmasak. A csatlakozások előírt meghúzási nyomatéka 3,5 N·m.
Tartós működés széles hőmérséklet-tartományban
A mechanikai tartósság legfeljebb 20 000 kapcsolási ciklus, az elektromos élettartam pedig legfeljebb 10 000 ciklus. Az üzemi környezeti hőmérséklet megengedett tartománya −30 és +70 °C között, a tárolási hőmérsékleté pedig −40 és +85 °C között van.
A készülék IP20 védettségi fokozatú, megfelelő szekrénybe építve pedig IP40 védettség biztosítható. Szennyezettségi foka 3, tropikalizációs besorolása 2. Az IEC/EN 60898-1 szabvány követelményeinek megfelelő kivitel TSE- és CE-tanúsítvánnyal rendelkezik.
Főbb tulajdonságok
- Hárompólusú kivitel, három védett pólussal
- 32 A névleges áram
- B kioldási karakterisztika
- Termikus-mágneses kioldóegység
- 6000 A, illetve 6 kA megszakítási kapacitás
- 415 V AC névleges üzemi feszültség
- 50/60 Hz hálózati frekvencia
- 3. energiakorlátozási osztály
- Érintkezőhelyzet-jelző és ON/OFF állapotjelzés
- Leválasztásra alkalmas kivitel
- Klipszes rögzítés DIN sínre
- Fésűs gyűjtősínnel és elosztóblokkal kompatibilis
- Lakatolási lehetőség
- IEC/EN 60898-1 szabványnak megfelelő kialakítás
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Termékcsalád | Easy9 Pro |
| Készülék alkalmazása | Elosztás |
| Készüléktípus | Kismegszakító |
| Pólusok száma | 3P |
| Védett pólusok száma | 3 |
| Névleges áram | 32 A |
| Hálózat típusa | AC |
| Hálózati frekvencia | 50/60 Hz |
| Névleges üzemi feszültség | 415 V AC, 50/60 Hz |
| Kioldóegység technológiája | Termikus-mágneses |
| Kioldási karakterisztika | B |
| Mágneses kioldási határérték | 3–5 × In |
| Megszakítási kapacitás | 6000 A Icu, 415 V AC, 50/60 Hz |
| Üzemi zárlati megszakítóképesség | 6000 A, 100%, 415 V AC, 50/60 Hz |
| Energiakorlátozási osztály | 3 |
| Névleges szigetelési feszültség | 500 V AC, 50/60 Hz |
| Névleges lökőfeszültség-állóság | 4 kV |
| Leválasztásra alkalmas | Igen |
| Érintkezőhelyzet-jelző | Igen |
| Helyi jelzés | ON/OFF |
| Vezérlés típusa | Kapcsoló |
| Rögzítési mód | Klipszes |
| Rögzítés | DIN sín |
| Felső gyűjtősín-kompatibilitás | Tüskés típus |
| Alsó gyűjtősín-kompatibilitás | Tüskés vagy villás típus |
| 9 mm-es osztások száma | 6 |
| Csatlakozás típusa | Alagút típusú alsó terminálok |
| Rugalmas vezeték keresztmetszete | 1–25 mm² |
| Merev vezeték keresztmetszete | 1–35 mm² |
| Meghúzási nyomaték | 3,5 N·m |
| Magasság | 85 mm |
| Szélesség | 54 mm |
| Mélység | 77 mm |
| Tömeg | 352 g |
| Szín | Szürke, RAL 7035 |
| Mechanikai tartósság | 20 000 ciklus |
| Elektromos élettartam | 10 000 ciklus |
| Lakatolási lehetőség | Igen |
| Védettség | IP20, szekrényben IP40 |
| Szennyezettségi fok | 3 |
| Tropikalizáció | 2 |
| Relatív páratartalom | 95% −55 °C-on |
| Üzemi hőmérséklet | −30 – +70 °C |
| Tárolási hőmérséklet | −40 – +85 °C |
| Szabvány | IEC/EN 60898-1 |
| Tanúsítványok | TSE, CE |
Gyakori kérdések
Mekkora a készülék névleges árama?
A névleges áram 32 A.
Milyen kioldási karakterisztikával rendelkezik?
B kioldási karakterisztikájú, a mágneses kioldási határérték pedig a névleges áram 3–5-szöröse.
Mekkora a megszakítási kapacitása?
A megszakítási kapacitás 6000 A, vagyis 6 kA 415 V AC üzemi feszültségen és 50/60 Hz hálózati frekvencián.
Hány védett pólussal rendelkezik?
Hárompólusú kivitelű, és mindhárom pólusa védett.
DIN sínre szerelhető?
Igen, klipszes rögzítéssel szerelhető DIN sínre.
Milyen vezetékek csatlakoztathatók hozzá?
Az alagút típusú alsó csatlakozók 1–25 mm² keresztmetszetű rugalmas és 1–35 mm² keresztmetszetű merev vezetékek fogadására alkalmasak.
Alkalmas leválasztásra?
Igen, az IEC/EN 60898-1 szabványnak megfelelően leválasztási funkcióval is rendelkezik.
Mekkora helyet foglal el az elosztóban?
Szélessége 54 mm, ami hat darab 9 mm-es osztásnak felel meg.
