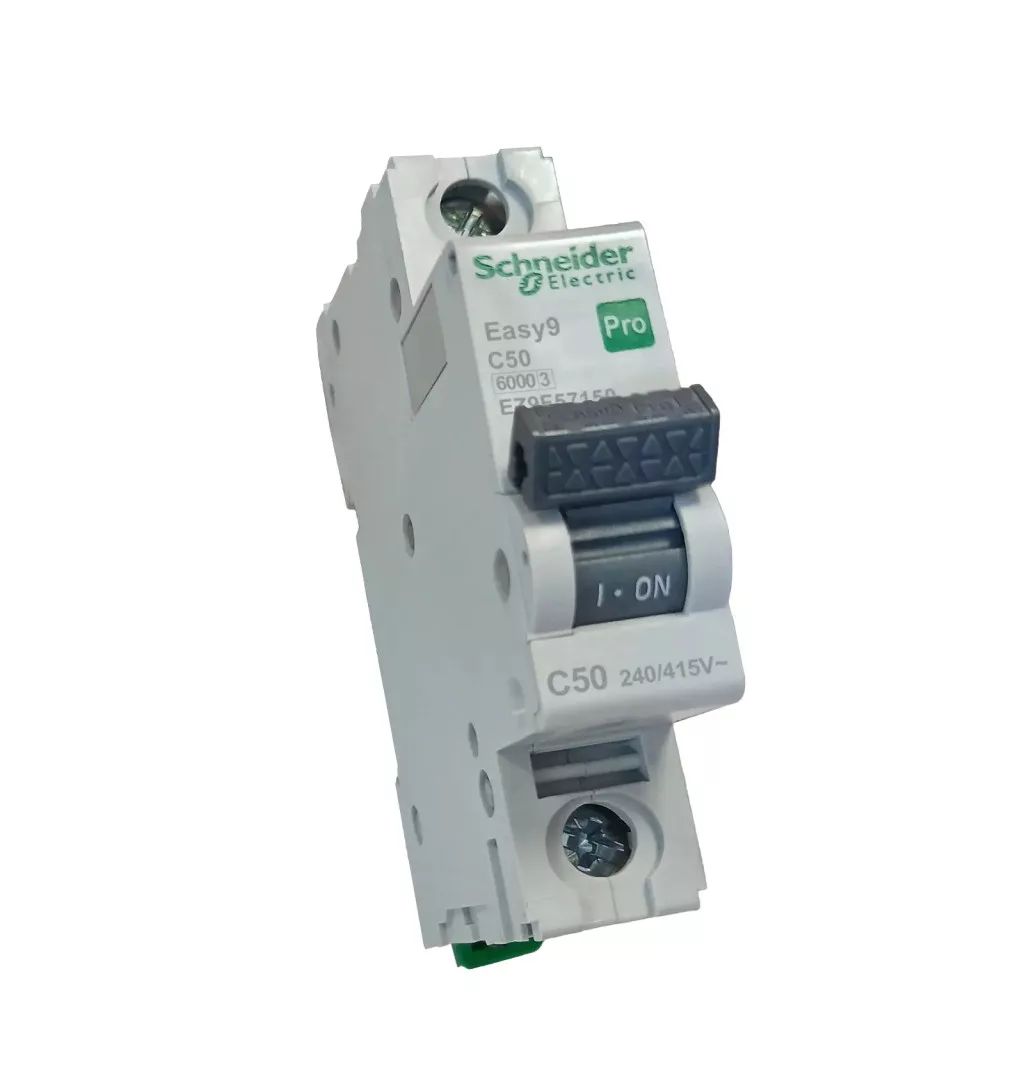

SE EZ9F57150 EASY9 PRO 6 kA kismegszakító, 1P, C, 50A
nettó 2 450 Ft
SE EZ9F57150 EASY9 PRO Kismegszakító, 1P, C, 50A
Az Easy9 Pro termékcsaládba tartozó kisfeszültségű kismegszakító elosztási alkalmazásra készült. Az 1 pólusú, 50 A névleges áramú készülék C kioldási görbével és termikus-mágneses kioldóegységgel rendelkezik.
A készülék rövidzárlatokkal és túlterhelési áramokkal szembeni védelemre szolgál. 6000 A megszakítási kapacitással, 500 V AC névleges szigetelési feszültséggel és 4 kV névleges lökő-feszültség állósággal rendelkezik. DIN sínre klipszes rögzítéssel szerelhető, ON/OFF helyi jelzéssel, érintkező helyzetjelzővel és lakatolási lehetőséggel.
Főbb jellemzők
- Easy9 Pro termékcsalád
- Kismegszakító elosztási alkalmazásra
- 1P pólusleírás
- 1 védett pólus
- 50 A névleges áram
- C kioldási görbe
- Termikus-mágneses kioldóegység
- AC hálózathoz
- 6000 A megszakítási kapacitás
- IEC/EN 60898-1 szerinti leválasztásra alkalmas
- DIN sínre szerelhető
- Klipszes rögzítés
- Érintkező helyzetjelzővel
- Lakatolási lehetőséggel
Részletes adatok
| Termékcsalád | Easy9 Pro |
|---|---|
| Készülék alkalmazása | Elosztás |
| Termék vagy alkatrész típusa | Kismegszakító |
| Készülék rövid neve | Easy9 Pro kismegszakító |
| Pólusok leírása | 1P |
| Védett pólusok száma | 1 |
| Névleges áram | 50 A |
| Hálózat típusa | AC |
| Kioldóegység technológia | Termikus-mágneses |
| Görbe | C |
| Leválasztásra alkalmas | Igen, IEC/EN 60898-1 szerint |
| Hálózat frekvenciája | 50/60 Hz |
| Névleges üzemi feszültség | 240 V AC 50/60 Hz |
| Mágneses kioldási határérték | 5...10 x In, IEC/EN 60898-1 szerint |
| Megszakítási kapacitás | 6000 A Icu - 240 V AC 50/60 Hz, IEC/EN 60898-1 szerint |
| Névleges üzemi zárlati megszakítóképesség | 6000 A, 100%, IEC/EN 60898-1 szerint, 240 V AC 50/60 Hz |
| Korlátozási osztály | 3 |
| Névleges szigetelési feszültség | 500 V AC 50/60 Hz, IEC/EN 60898-1 szerint |
| Névleges lökő-feszültség állóság | 4 kV, IEC/EN 60898-1 szerint |
| Érintkező helyzetjelző | Igen |
| Vezérlés típusa | Kapcsoló |
| Helyi jelzés | ON/OFF jelzés |
| Rögzítési mód | Klipszes |
| Rögzítő támogatás | DIN sín |
| Fésűs gyűjtősín és elosztóblokk kompatibilitás | Felső: tüskés típus; fenéklap: tüskés/villás típus |
| 9 mm-es osztások | 2 |
| Magasság | 85 mm |
| Szélesség | 18 mm |
| Mélység | 77 mm |
| Termék súlya | 120 g |
| Szín | Szürke, RAL 7035 |
| Mechanikai tartósság | 20000 ciklus |
| Elektromos élettartam | 10000 ciklus |
| Lakatolási lehetőség | Igen |
| Csatlakozás típusa, rugalmas vezeték | Alagút típusú terminálok, fenéklap, 1…25 mm² |
| Csatlakozás típusa, merev vezeték | Alagút típusú terminálok, fenéklap, 1…35 mm² |
| Meghúzási nyomaték | 3,5 N.m |
Környezeti és tanúsítási adatok
| Szabvány | IEC/EN 60898-1 |
|---|---|
| Terméktanúsítványok | TSE, CE |
| IP védettségi fokozat | IP20, MSZ EN 60529 szerint |
| Szekrényben megadott védettség | IP40 |
| Szennyezettségi fok | 3, IEC/EN 60947-2 szerint |
| Tropikalizáció | 2, IEC 60068-1 szerint |
| Relatív páratartalom | 95% -55 °C |
| Üzemi környezeti levegő hőmérséklet | -30…70 °C |
| Tárolási környezeti levegő hőmérséklet | -40…85 °C |
Felhasználási terület
A készülék elosztási alkalmazásra használható. DIN sínre rögzíthető moduláris kivitelben készül, AC hálózathoz és 50/60 Hz hálózati frekvenciához kapcsolódó műszaki adatokkal.
Előnyök
- Rövidzárlatok és túlterhelési áramok elleni védelemre szolgál
- 6000 A megszakítási kapacitással rendelkezik
- IEC/EN 60898-1 szerinti leválasztásra alkalmas
- Érintkező helyzetjelző segíti az állapot ellenőrzését
- DIN sínre klipszes rögzítéssel szerelhető
- Mechanikai tartóssága 20000 ciklus
- Elektromos élettartama 10000 ciklus
- Lakatolási lehetőséggel rendelkezik
Gyakori kérdések
Hány pólusú a készülék?
1P kivitelű, 1 védett pólussal.
Mekkora a névleges árama?
A névleges áram 50 A.
Milyen kioldási görbével rendelkezik?
C görbével rendelkezik.
Mekkora a megszakítási kapacitása?
A megszakítási kapacitás 6000 A, 240 V AC 50/60 Hz értéken, IEC/EN 60898-1 szerint.
DIN sínre szerelhető?
Igen, DIN sínre klipszes rögzítéssel szerelhető.
Milyen méretű?
A magasság 85 mm, a szélesség 18 mm, a mélység 77 mm.
Milyen hőmérsékleti tartományban üzemeltethető?
Az üzemi környezeti levegő hőmérséklet -30…70 °C.
