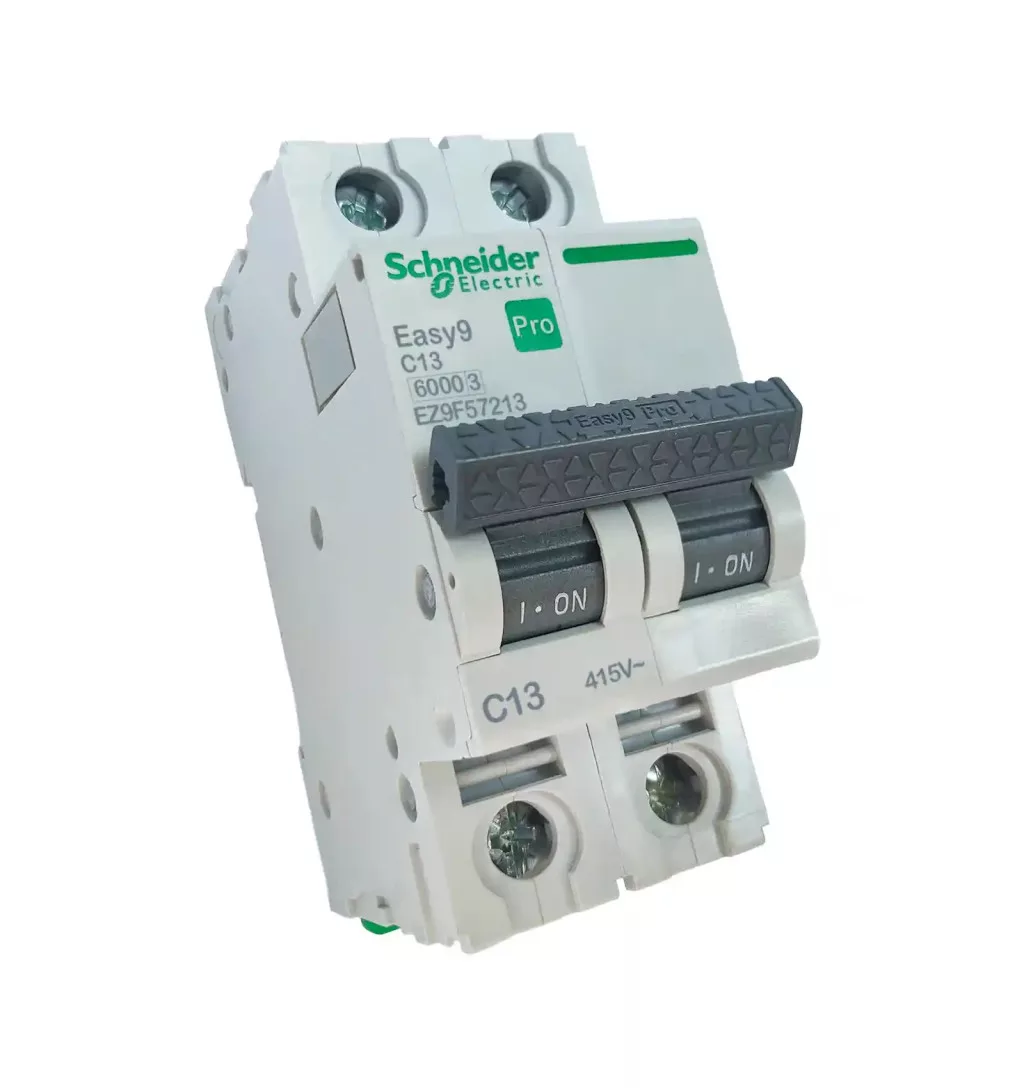

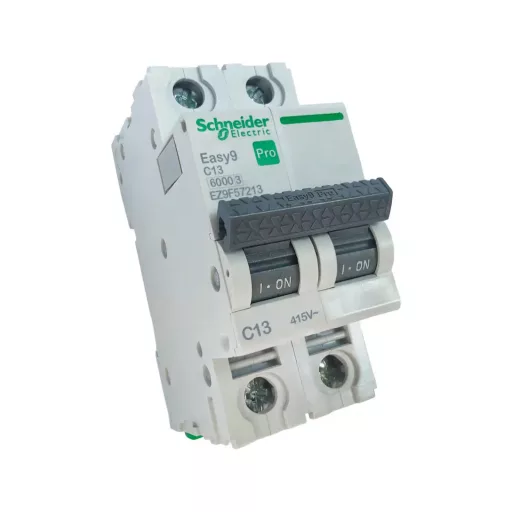

EASY9 PRO kismegszakító, 2P, C karakterisztika, 13 A, 6 kA, EZ9F57213

Az Easy9 Pro kétpólusú kismegszakító villamos elosztóhálózatok túlterhelési és rövidzárlati áramok elleni védelméhez használható. A készülék mindkét pólust védi, névleges árama 13 A, kioldási karakterisztikája C, névleges zárlati megszakítóképessége pedig 6000 A.

Gyors termékösszefoglaló

A termikus-mágneses kioldású készülék 415 V AC, 50/60 Hz hálózaton alkalmazható. Szabványos DIN sínre pattintható, érintkezőhelyzet-jelzővel, ON/OFF állapotjelzéssel és lakatolási lehetőséggel rendelkezik. Mechanikai élettartama legfeljebb 20 000, elektromos élettartama pedig legfeljebb 10 000 kapcsolási ciklus.

Összefoglaló műszaki adatok

Főbb előnyök

1. Kétpólusú kialakítás, két védett pólussal.
2. 13 A névleges áram.
3. C kioldási karakterisztika.
4. Termikus védelem túlterhelési áramok ellen.
5. Mágneses gyorskioldás rövidzárlati áramok esetére.
6. 6000 A névleges zárlati megszakítóképesség.
7. 100%-os, 6000 A névleges üzemi zárlati megszakítóképesség.
8. Alkalmas villamos leválasztásra.
9. Érintkezőhelyzet-jelzővel rendelkezik.
10. Zöld csík jelzi az érintkezők fizikailag nyitott helyzetét.
11. ON/OFF helyi állapotjelzés.
12. Szabványos DIN sínre pattintható.
13. Tüskés és villás fésűs gyűjtősínekkel kompatibilis.
14. Legfeljebb 20 000 mechanikai kapcsolási ciklus.
15. Legfeljebb 10 000 elektromos kapcsolási ciklus.
16. Lakatolási lehetőség a biztonságosabb munkavégzéshez.
17. IEC/EN 60898-1 szabvány szerinti kialakítás.
18. TSE és CE tanúsítvány.

Villamos adatok

Kapcsolási és állapotjelzési adatok

Csatlakozási adatok

Szerelési és méretadatok

Élettartam és környezeti adatok

Ideális választás, ha…

1. 13 A névleges áramú kétpólusú kismegszakítóra van szüksége.
2. C karakterisztikájú védelmi készüléket keres.
3. Mindkét pólust védeni és egyszerre kapcsolni szeretné.
4. 6000 A zárlati megszakítóképesség szükséges.
5. Lakossági vagy hasonló kisfeszültségű elosztást alakít ki.
6. DIN sínre szerelhető moduláris készüléket keres.
7. Fontos a fizikai érintkezőhelyzet egyértelmű jelzése.
8. Fésűs gyűjtősínnel kompatibilis készülékre van szüksége.

Felhasználási területek

1. Lakóépületek villamos elosztói.
2. Családi házak fő- és alelosztói.
3. Irodák villamos hálózatai.
4. Kereskedelmi létesítmények.
5. Műhelyek és kisebb üzemi elosztók.
6. Kétpólusú leágazó áramkörök.
7. Világítási és csatlakozóaljzat-áramkörök megfelelő méretezés mellett.
8. Kisebb motoros és induktív terhelések megfelelő tervezés mellett.
9. Túlterhelés és rövidzárlat elleni áramköri védelem.

Fontos telepítési tudnivalók

1. A készülék kiválasztását és telepítését megfelelő szakképesítéssel rendelkező villanyszerelő végezze.
2. A névleges áramot a vezeték keresztmetszete, terhelhetősége és a fogyasztó jellemzői alapján kell meghatározni.
3. A szerelés előtt az érintett villamos berendezést feszültségmentesíteni kell.
4. A feszültségmentes állapotot megfelelő mérőműszerrel ellenőrizni kell.
5. A készüléket szabványos DIN sínre kell felpattintani.
6. A merev vezeték megengedett keresztmetszete 1–25 mm².
7. A rugalmas vezeték megengedett keresztmetszete 1–16 mm².
8. Rugalmas vezeték csatlakoztatásakor megfelelő érvéghüvelyt kell alkalmazni, ha azt a szerelési előírás megköveteli.
9. A csatlakozókapcsokat 2 Nm nyomatékkal kell meghúzni.
10. A csatlakozások megfelelőségét üzembe helyezés előtt ellenőrizni kell.
11. A zöld csík csak az érintkezők fizikailag nyitott helyzetében lehet látható.
12. A készüléket megfelelő védettségű elosztószekrényben kell elhelyezni.

Gyakori kérdések

1. Hány pólusú a készülék?

A készülék kétpólusú, és mindkét pólus védelemmel rendelkezik.

2. Mekkora a névleges árama?

A névleges áram 13 A.

3. Milyen kioldási karakterisztikával rendelkezik?

C kioldási karakterisztikával rendelkezik.

4. Mekkora a mágneses kioldási tartománya?

A mágneses kioldási határérték a névleges áram 5–10-szerese.

5. Mekkora a zárlati megszakítóképessége?

A névleges zárlati megszakítóképesség 6000 A, 415 V AC feszültségen.

6. Mekkora a névleges üzemi feszültsége?

A névleges üzemi feszültség 415 V AC, 50/60 Hz.

7. Alkalmas villamos leválasztásra?

Igen, az IEC/EN 60898-1 szabvány szerint alkalmas leválasztásra.

8. Hogyan jelzi a nyitott érintkezőállapotot?

A billenőkaron megjelenő zöld csík jelzi az érintkezők fizikailag nyitott állapotát.

9. Milyen sínre szerelhető?

Szabványos DIN sínre, klipszes rögzítéssel szerelhető.

10. Hány modul széles?

A készülék 2 modul, vagyis 36 mm széles.

11. Milyen vezeték csatlakoztatható hozzá?

1–25 mm² keresztmetszetű merev vagy 1–16 mm² keresztmetszetű rugalmas vezeték csatlakoztatható.

12. Mekkora a meghúzási nyomaték?

A csatlakozókapcsok megadott meghúzási nyomatéka 2 Nm.

13. Kompatibilis fésűs gyűjtősínnel?

Igen, felül tüskés, alul pedig tüskés vagy villás típusú gyűjtősínnel kompatibilis.

14. Mekkora a mechanikai élettartama?

A mechanikai tartósság legfeljebb 20 000 kapcsolási ciklus.

15. Mekkora az elektromos élettartama?

Az elektromos élettartam legfeljebb 10 000 kapcsolási ciklus.

16. Lakatolható a készülék?

Igen, a megadott termékadatok szerint lakatolási lehetőséggel rendelkezik.

17. Milyen hőmérsékleten használható?

Az üzemi környezeti hőmérséklet -30 °C és +70 °C között lehet.

18. Milyen szabványnak felel meg?

A készülék az IEC/EN 60898-1 szabvány követelményeinek felel meg.

19. Milyen tanúsítványokkal rendelkezik?

A megadott terméktanúsítványok TSE és CE.

20. Mennyi a garancia?

A megadott garancia időtartama 18 hónap.

Összegzés

A kétpólusú, C karakterisztikájú védelmi készülék 13 A névleges áramú leágazó áramkörök túlterhelés- és rövidzárlat-védelméhez használható. A 6000 A megszakítóképesség, a két védett pólus, az érintkezőhelyzet-jelző, a DIN sínes szerelhetőség és a hosszú mechanikai élettartam lakossági és hasonló kisfeszültségű elosztási feladatokhoz teszi alkalmassá.
