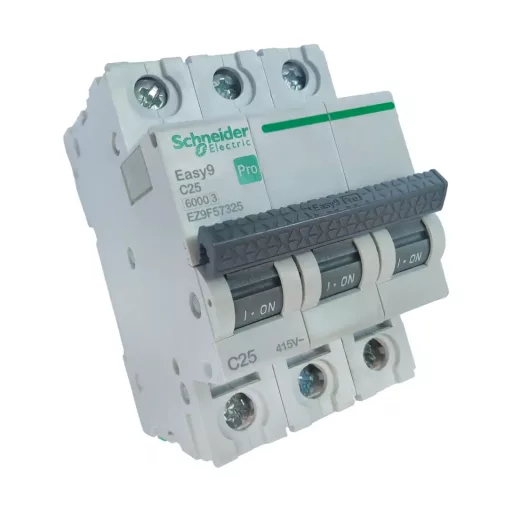

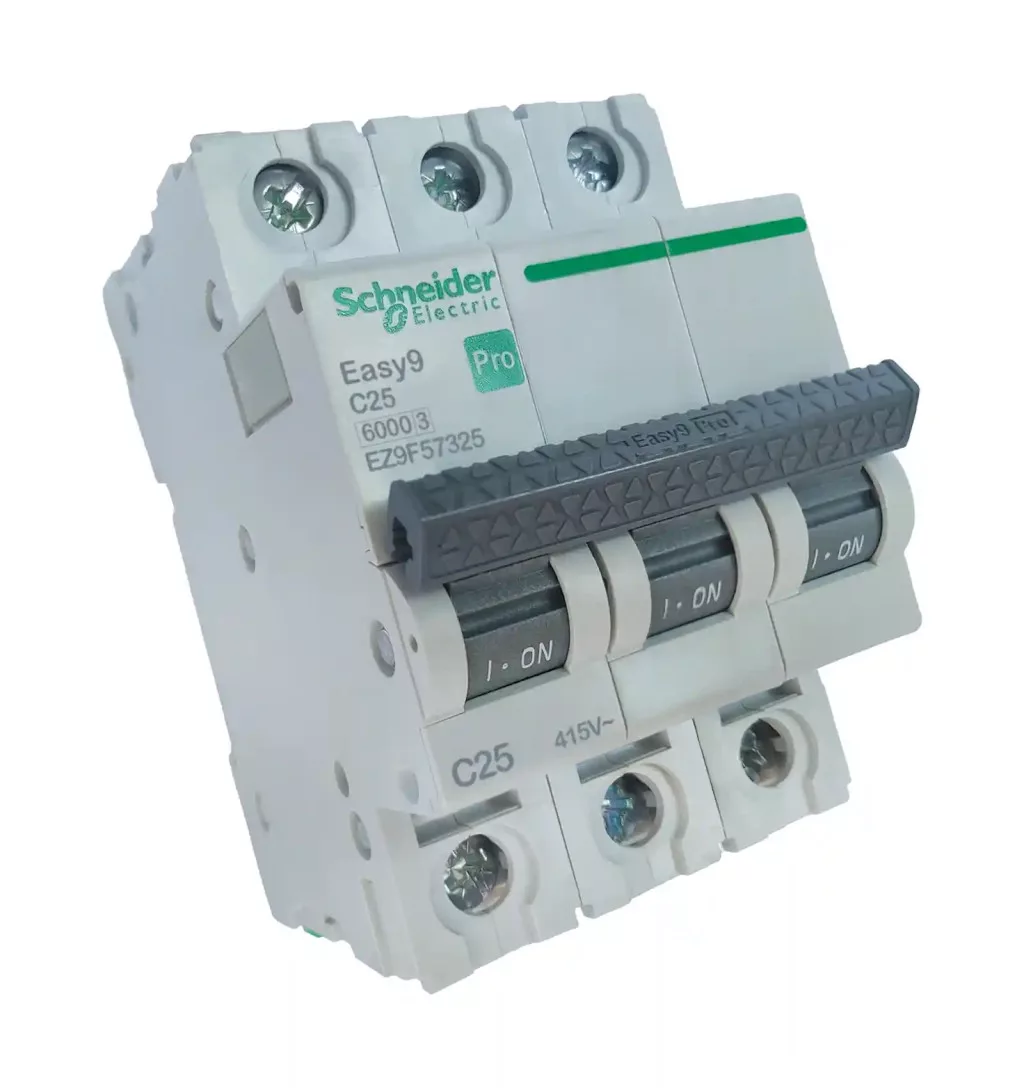

SE EZ9F57325 EASY9 PRO Kismegszakító, 3P, C, 25A
nettó 3 261 Ft
SE EZ9F57325 EASY9 PRO Kismegszakító, 3P, C, 25A
Hárompólusú, termikus-mágneses kismegszakító kisfeszültségű váltakozó áramú elosztóhálózatok túlterhelés és rövidzárlat elleni védelméhez. Névleges árama 25 A, kioldási karakterisztikája C, névleges rövidzárlati megszakítóképessége 6 kA 415 V AC feszültségen.
Főbb jellemzők
A készülék három védett pólussal és termikus-mágneses kioldóegységgel rendelkezik. A termikus kioldó a túlterhelési áramokkal, a mágneses kioldó pedig a rövidzárlati áramokkal szembeni védelmet szolgálja. A C karakterisztikához tartozó mágneses kioldási határérték a névleges áram 5–10-szerese.
- Hárompólusú, 3P kivitel
- Mindhárom pólus védett
- 25 A névleges áram
- C kioldási karakterisztika
- Termikus-mágneses kioldóegység
- 6 kA névleges rövidzárlati megszakítóképesség
- 415 V AC névleges üzemi feszültség
- 50/60 Hz hálózati frekvencia
- IEC/EN 60898-1 szerint leválasztásra alkalmas
- Érintkezőhelyzet-jelző zöld sávval
- Helyi ON/OFF állapotjelzés
- DIN-sínes szerelés
- Fésűs gyűjtősínnel használható
- Lakatolási lehetőség
- IEC/EN 60898-1 szerinti kivitel
Túlterhelés- és rövidzárlat-védelem
A termikus-mágneses kioldóegység kétféle túláramvédelmi feladatot lát el. A termikus kioldás a tartós túlterhelés hatására működik, a mágneses gyorskioldás pedig a rövidzárlati áram megszakítására szolgál.
A C kioldási karakterisztika mágneses működési tartománya 5–10 × In. A 25 A névleges áramú változatnál ez 125 és 250 A közötti mágneses kioldási tartományt jelent.
Megszakítóképesség és energiakorlátozás
A névleges rövidzárlati megszakítóképesség 6000 A 415 V AC feszültségen, az IEC/EN 60898-1 szabvány szerint. A névleges üzemi zárlati megszakítóképesség szintén 6000 A, vagyis a névleges megszakítóképesség 100%-a.
A készülék energiakorlátozási osztálya 3. A telepítési ponton várható zárlati áramot a kismegszakító kiválasztása előtt ellenőrizni kell.
Érintkezőhelyzet-jelzés és leválasztás
A készüléken található zöld jelzősáv az érintkezők fizikailag nyitott állapotát jelzi. A kismegszakító az IEC/EN 60898-1 szerint leválasztásra alkalmas, és helyi ON/OFF állapotjelzéssel rendelkezik.
Szerelési kialakítás
A készülék klipszes rögzítéssel DIN-sínre szerelhető. Szélessége 54 mm, ami hat darab 9 mm-es osztásnak, illetve három szabványos 18 mm-es modulnak felel meg.
Felül tüskés fésűs gyűjtősínnel, alul tüskés vagy villás fésűs gyűjtősínnel és megfelelő elosztóblokkal használható. A vezetékek alagút típusú csatlakozókapcsokba köthetők.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Schneider Electric |
| Termékcsalád | Easy9 Pro |
| Gyártói referencia | EZ9F57325 |
| Terméktípus | Kismegszakító |
| Alkalmazás | Villamos elosztás |
| Pólusok száma | 3P |
| Védett pólusok száma | 3 |
| Hálózat típusa | AC |
| Névleges áram | 25 A |
| Kioldási karakterisztika | C |
| Kioldóegység technológiája | Termikus-mágneses |
| Mágneses kioldási határérték | 5–10 × In |
| Mágneses kioldási tartomány 25 A-nél | 125–250 A |
| Névleges üzemi feszültség | 415 V AC |
| Hálózati frekvencia | 50/60 Hz |
| Névleges megszakítóképesség | 6000 A 415 V AC feszültségen |
| Névleges üzemi zárlati megszakítóképesség | 6000 A, 100% |
| Energiakorlátozási osztály | 3 |
| Névleges szigetelési feszültség | 500 V AC |
| Névleges lökőfeszültség-állóság | 4 kV |
| Leválasztásra alkalmas | Igen |
| Érintkezőhelyzet-jelző | Igen |
| Helyi állapotjelzés | ON/OFF |
| Működtetés | Kapcsolókar |
| Lakatolási lehetőség | Igen |
| Szabvány | IEC/EN 60898-1 |
| Terméktanúsítványok | CE, TSE |
| EAN-kód | 3606486825303 |
Csatlakozási és szerelési adatok
| Tulajdonság | Érték |
|---|---|
| Szerelési mód | Klipszes |
| Rögzítési felület | DIN-sín |
| Modulszélesség | 3 modul |
| 9 mm-es osztások száma | 6 |
| Csatlakozókapocs | Alagút típusú terminál |
| Rugalmas vezeték keresztmetszete | 1–25 mm² |
| Merev vezeték keresztmetszete | 1–35 mm² |
| Meghúzási nyomaték | 2 Nm |
| Felső gyűjtősín-kompatibilitás | Tüskés típus |
| Alsó gyűjtősín-kompatibilitás | Tüskés vagy villás típus |
Méret-, tömeg- és élettartamadatok
| Tulajdonság | Érték |
|---|---|
| Magasság | 85 mm |
| Szélesség | 54 mm |
| Mélység | 77 mm |
| Nettó tömeg | 324 g |
| Szín | Szürke, RAL 7035 |
| Mechanikai tartósság | 20 000 ciklus |
| Elektromos tartósság | 10 000 ciklus |
Környezeti adatok
| Tulajdonság | Érték |
|---|---|
| IP-védettség | IP20 |
| Szekrényben elérhető védelem | IP40 megfelelő burkolatban |
| Szennyezettségi fok | 3 |
| Tropikalizáció | 2 |
| Relatív páratartalom | 95% 55 °C-on |
| Üzemi hőmérséklet | −30 és +70 °C között |
| Tárolási hőmérséklet | −40 és +85 °C között |
Kiválasztási szempontok
A kismegszakító kiválasztásakor ellenőrizni kell a hálózat névleges feszültségét, a terhelés üzemi áramát, a vezeték megengedett terhelhetőségét, a C kioldási karakterisztika megfelelőségét és a telepítési ponton várható zárlati áramot.
A 6 kA megszakítóképesség olyan hálózati ponton alkalmazható, ahol a várható zárlati áram nem haladja meg a készülék alkalmazható megszakítóképességét. A végleges méretezést a teljes villamos rendszer, a vezetékek, a terhelések és a védelmi készülékek jellemzőinek figyelembevételével kell elvégezni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Hány pólusú a kismegszakító?
Hárompólusú kivitelű, és mindhárom pólusa védett.
Mekkora a névleges árama?
A névleges árama 25 A.
Milyen kioldási karakterisztikával rendelkezik?
C kioldási karakterisztikával rendelkezik, mágneses kioldási tartománya 5–10 × In.
Mekkora a mágneses kioldási tartománya?
A 25 A névleges áram és az 5–10 × In karakterisztika alapján a mágneses kioldási tartomány 125–250 A.
Mekkora a rövidzárlati megszakítóképessége?
A névleges rövidzárlati megszakítóképessége 6000 A 415 V AC feszültségen.
Alkalmas leválasztásra?
Igen, az IEC/EN 60898-1 szabvány szerint leválasztásra alkalmas.
DIN-sínre szerelhető?
Igen, klipszes rögzítéssel DIN-sínre szerelhető.
Mekkora vezeték csatlakoztatható hozzá?
Rugalmas vezetékből 1–25 mm², merev vezetékből 1–35 mm² keresztmetszet csatlakoztatható hozzá.
Rendelkezik érintkezőhelyzet-jelzővel?
Igen, a zöld jelzősáv az érintkezők fizikailag nyitott állapotát jelzi.
