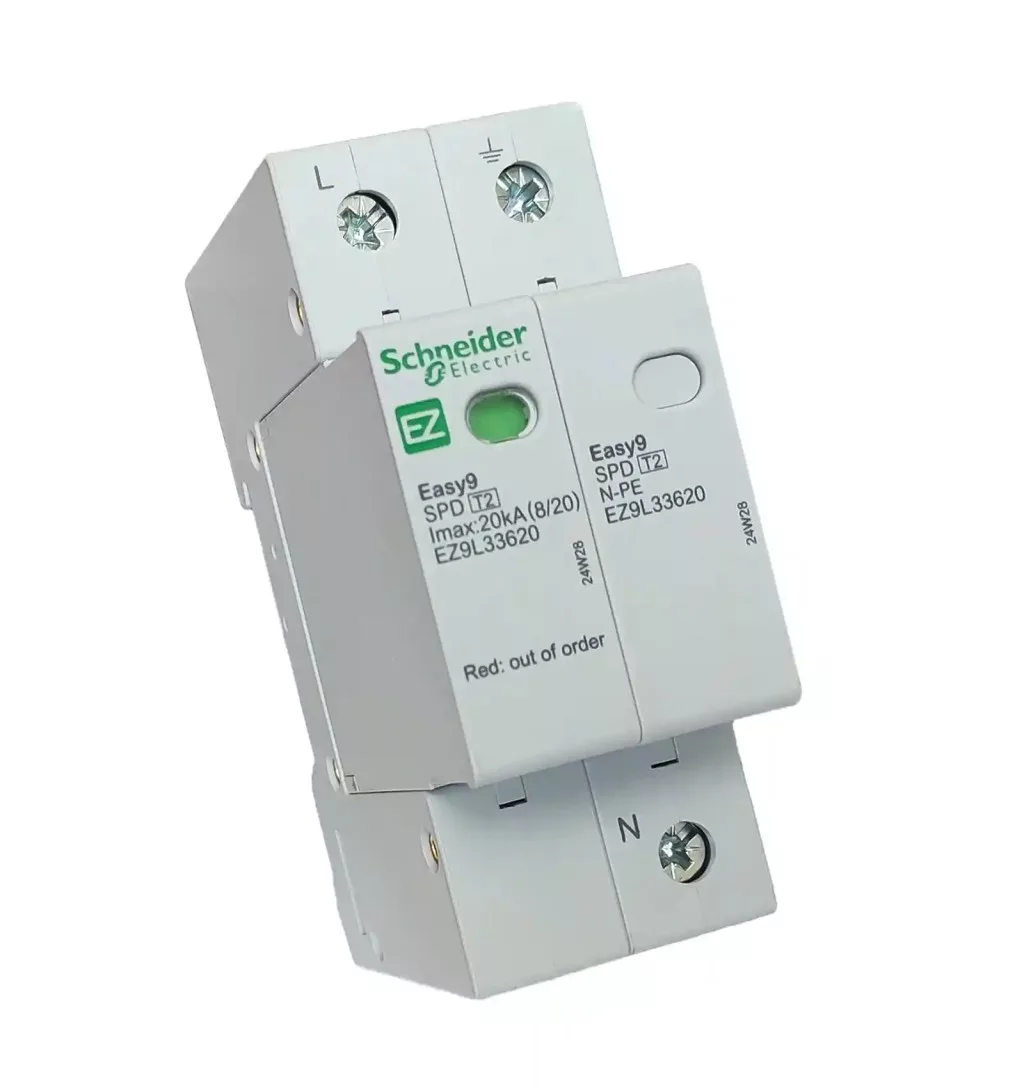

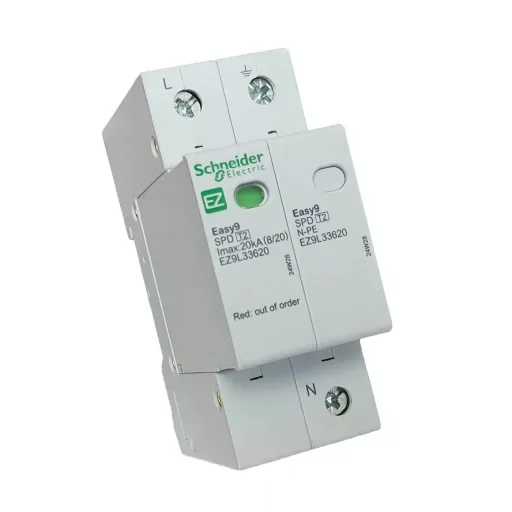

SE EZ9L33620 EASY9 PRO Túlfeszültség-korlátozó, T2, 20kA, 1P-N
nettó 16 191 Ft
SE EZ9L33620 EASY9 PRO Túlfeszültség-korlátozó, T2, 20kA, 1P-N
1P+N kialakítású, 2-es típusú túlfeszültség-védelmi készülék kisfeszültségű villamos elosztóhálózatokhoz. Maximális kisülési árama 20 kA, névleges kisülési árama 10 kA, maximális tartós üzemi feszültsége 275 V AC.
Főbb jellemzők
A MOV és GDT technológiát egyesítő készülék TT és TN-S földelési rendszerben használható. Az 1P+N kialakítás az L/N és N/PE útvonal védelmét szolgálja. A működési állapotot zöld és piros jelzőablak mutatja.
- 2-es típusú, T2 túlfeszültség-védelmi készülék
- 1P+N póluskialakítás
- TT és TN-S földelési rendszerhez
- MOV és GDT védelmi technológia
- 20 kA maximális kisülési áram
- 10 kA névleges kisülési áram
- 275 V AC maximális tartós üzemi feszültség
- Legfeljebb 1,3 kV feszültségvédelmi szint
- Legfeljebb 25 ns válaszidő
- Zöld és piros helyi állapotjelzés
- Távjelzés nélküli kivitel
- DIN-sínes szerelés
- Kétmodulos kialakítás
- IEC 61643-11 szerinti kivitel
Túlfeszültség-védelmi működés
A készülék villamos elosztóhálózatokban fellépő tranziens túlfeszültségek korlátozására használható. A 20 kA maximális kisülési áramú kivitel közepes kockázati szinthez ajánlott.
A névleges kisülési áram közös módusban 10 kA az L/N és az N/PE útvonalon. A maximális kisülési áram 20 kA az L/N és az N/PE útvonalon.
MOV és GDT technológia
A túlfeszültség-védelmi készülék MOV és GDT technológiát alkalmaz. Az L/N útvonal védelmében fém-oxid-varisztor, az N/PE útvonalon pedig gázkisüléses védőelem vesz részt.
Feszültségvédelmi jellemzők
A maximális tartós üzemi feszültség 275 V AC az L/N és az N/PE útvonalon. A 2-es típusú védelemhez tartozó maximális feszültségvédelmi szint az L/N útvonalon legfeljebb 1,3 kV.
A készülék válaszideje legfeljebb 25 ns.
Előtét-védelem
A túlfeszültség-védelmi készüléket 230 V-os hálózatban 25 A névleges áramú, C kioldási karakterisztikájú kismegszakítóval kell kiegészíteni. A kapcsolódó kismegszakító méretezését és a védelmi koordinációt a teljes villamos rendszer követelményeihez kell igazítani.
Helyi állapotjelzés
A készülék zöld és piros jelzőablakkal rendelkezik. A helyi jelzés segítségével ellenőrizhető a túlfeszültség-védelmi egység állapota. Távjelző érintkezőt ez a kivitel nem tartalmaz.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Schneider Electric |
| Termékcsalád | Easy9 |
| Gyártói referencia | EZ9L33620 |
| Terméktípus | Túlfeszültség-védelmi készülék |
| Alkalmazás | Villamos elosztóhálózat |
| Póluskialakítás | 1P+N |
| Túlfeszültség-védelmi osztály | 2-es típus, T2 |
| Védelmi technológia | MOV + GDT |
| Földelési rendszer | TT, TN-S |
| Távjelzés | Nincs |
| Helyi állapotjelzés | Zöld és piros jelzőablak |
| Válaszidő | Legfeljebb 25 ns |
| Kapcsolódó kismegszakító | 25 A, C karakterisztika, 230 V |
| Szabvány | IEC 61643-11 |
| Terméktanúsítványok | GOST, EAC |
| EAN-kód | 3606480586767 |
Villamos védelmi adatok
| Tulajdonság | Érték |
|---|---|
| Névleges kisülési áram In, L/N | 10 kA |
| Névleges kisülési áram In, N/PE | 10 kA |
| Maximális kisülési áram Imax, L/N | 20 kA |
| Maximális kisülési áram Imax, N/PE | 20 kA |
| Maximális tartós üzemi feszültség Uc, L/N | 275 V AC |
| Maximális tartós üzemi feszültség Uc, N/PE | 275 V AC |
| Feszültségvédelmi szint Up, L/N | Legfeljebb 1,3 kV |
Csatlakozási és szerelési adatok
| Tulajdonság | Érték |
|---|---|
| Szerelési mód | Klipszes |
| Rögzítési felület | DIN-sín |
| Modulszélesség | 2 modul |
| 9 mm-es osztások száma | 4 |
| Csatlakozókapocs | Alagút típusú terminál |
| Csatlakoztatható vezeték keresztmetszete | 5–35 mm² tömör vagy rugalmas vezeték |
| Meghúzási nyomaték | 3,5 Nm |
Méret- és kiviteladatok
| Tulajdonság | Érték |
|---|---|
| Magasság | 90 mm |
| Szélesség | 36 mm |
| Mélység | 66,2 mm |
| Szín | Szürke, RAL 7035 |
Környezeti adatok
| Tulajdonság | Érték |
|---|---|
| Kapocs IP-védettsége | IP20 |
| Védettség moduláris szekrényben | IP40 |
| Relatív páratartalom | 5–90% |
| Legnagyobb működési magasság | 2000 m |
| Üzemi hőmérséklet | −5 és +60 °C között |
| Tárolási hőmérséklet | −5 és +70 °C között |
Kiválasztási szempontok
A készülék TT és TN-S földelési rendszerhez, 1P+N hálózati kialakításhoz használható. Kiválasztáskor ellenőrizni kell a hálózat földelési rendszerét, a maximális tartós üzemi feszültséget, a szükséges feszültségvédelmi szintet és a telepítés helyén várható túlfeszültségi igénybevételt.
A 2-es típusú védelem alkalmazását a teljes túlfeszültség-védelmi rendszer felépítéséhez kell igazítani. A kapcsolódó 25 A-es, C karakterisztikájú kismegszakító, a csatlakozóvezetékek keresztmetszete és a földelési kapcsolat kialakítása a védelmi rendszer része.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen típusú túlfeszültség-védelmi készülék?
2-es típusú, T2 besorolású készülék villamos elosztóhálózatokhoz.
Milyen hálózati kialakításhoz használható?
1P+N kialakítású, TT és TN-S földelési rendszerhez használható.
Mekkora a maximális kisülési árama?
A maximális kisülési áram 20 kA az L/N és az N/PE útvonalon.
Mekkora a névleges kisülési árama?
A névleges kisülési áram 10 kA az L/N és az N/PE útvonalon.
Mekkora a maximális tartós üzemi feszültsége?
A maximális tartós üzemi feszültség 275 V AC.
Mekkora a feszültségvédelmi szintje?
Az L/N útvonalon megadott maximális feszültségvédelmi szint legfeljebb 1,3 kV.
Milyen kismegszakítóval kell kiegészíteni?
230 V-os hálózatban 25 A névleges áramú, C kioldási karakterisztikájú kismegszakítóval kell kiegészíteni.
Rendelkezik távjelzéssel?
Nem, ez a kivitel távjelző érintkezőt nem tartalmaz, helyi zöld és piros állapotjelzéssel rendelkezik.
DIN-sínre szerelhető?
Igen, klipszes rögzítéssel DIN-sínre szerelhető, és két szabványos modul szélességű.
