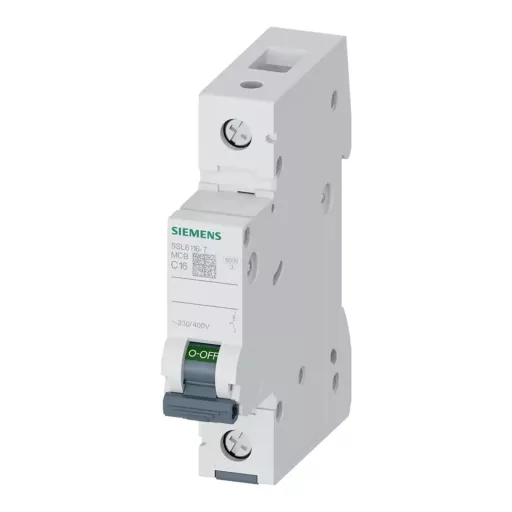

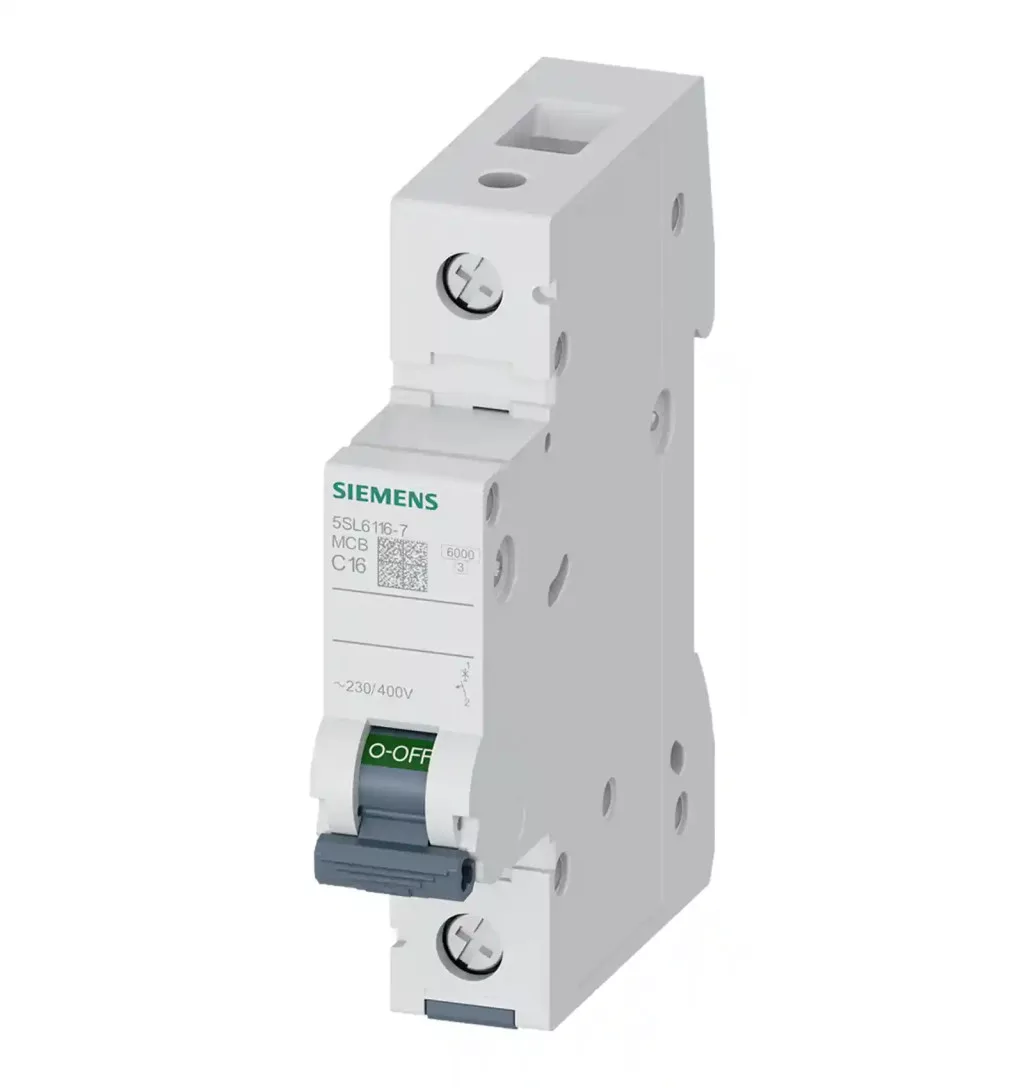

SIEMENS 5SL6116-7 Kismegszakító 6kA 1P 16A
Egypólusú SENTRON kismegszakító 16 A névleges árammal, C kioldási karakterisztikával és 6 kA névleges megszakítóképességgel. Lakóépületek és infrastrukturális villamos elosztások túlterhelés- és rövidzárlat-védelméhez használható.
Főbb jellemzők

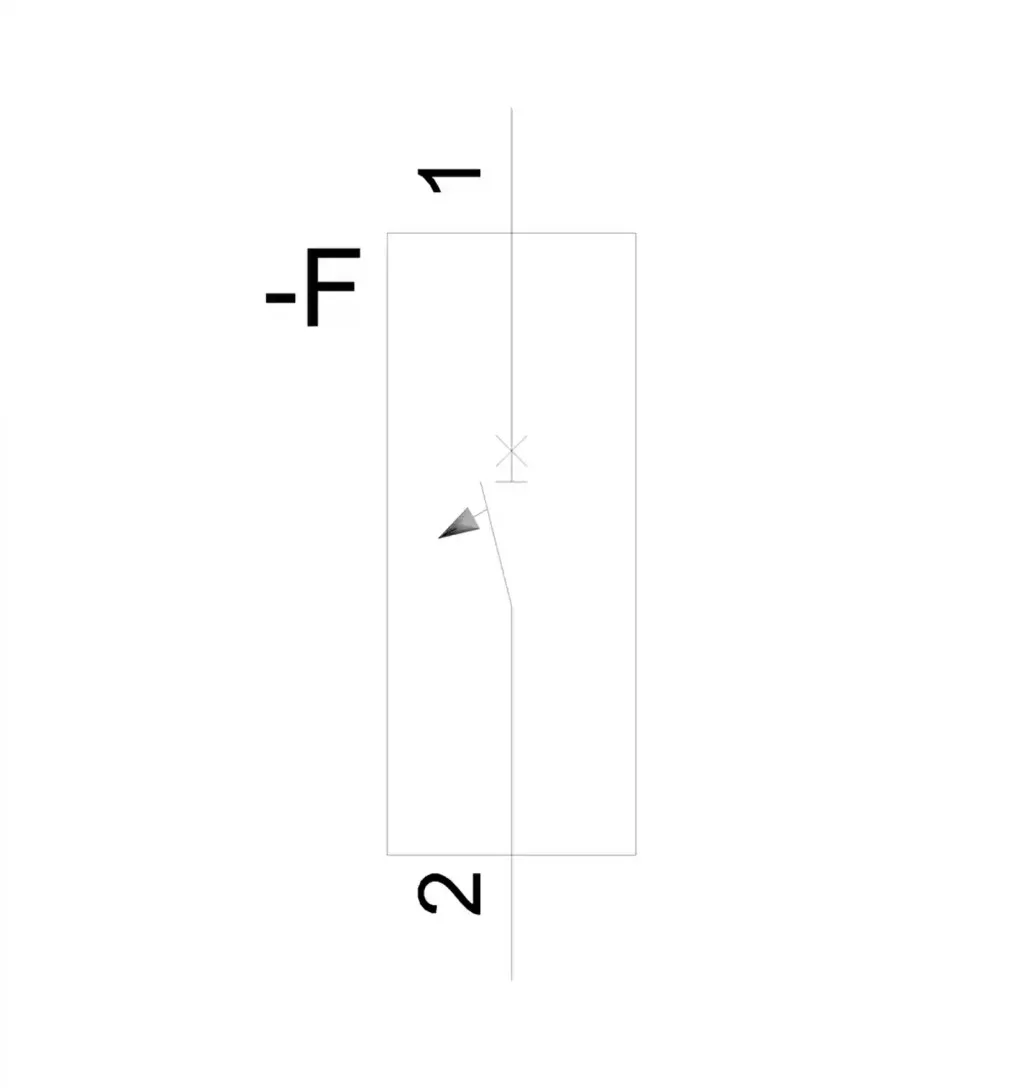

A termikus és mágneses kioldást alkalmazó védelmi készülék egy pólust szakít meg, nullavezető-kapcsolási funkcióval nem rendelkezik. Egyetlen, 18 mm széles modulhelyet foglal el, tetszőleges helyzetben felszerelhető, csavaros kapcsai pedig tömör, sodrott és érvéghüvellyel ellátott finomsodratú vezetékek csatlakoztatását teszik lehetővé.
- Egypólusú, 1P kialakítás
- 16 A névleges üzemi áram 30 °C-on
- C kioldási karakterisztika
- 6 kA névleges megszakítóképesség
- 230/400 V AC névleges feszültség
- 50/60 Hz hálózati frekvencia
- 3-as energiakorlátozási osztály
- 3-as túlfeszültségi kategória
- 2-es szennyezettségi fokozat
- 10 000 kapcsolási ciklus jellemző mechanikai élettartam
- Csavaros vezetékcsatlakozás
- 0,75–25 mm² csatlakoztatható vezeték-keresztmetszet
- 2,5–3 Nm kapocsmeghúzási nyomaték
- Egy modul szélesség
- Tetszőleges szerelési helyzet
- IP20 védettség csatlakoztatott vezetékekkel
- Érintésvédett kapocskialakítás
- Halogénmentes és szilikonmentes kivitel
- Plombálható kialakítás
- Kiegészítő készülékekkel bővíthető
Túlterhelés- és rövidzárlat-védelem
A kismegszakító az áramkör vezetékeit és berendezéseit túlterhelésből vagy rövidzárlatból eredő túlárammal szemben védi. A túlterhelési kioldást termikus, a nagy zárlati áramok gyors lekapcsolását mágneses kioldómechanizmus végzi.
A névleges üzemi áram 30 °C környezeti hőmérsékleten 16 A. Magasabb környezeti hőmérsékleten a megengedett üzemi áram csökken: 40 °C-on 15,23 A, 55 °C-on 13,99 A.
C kioldási karakterisztika
A C karakterisztikájú kialakítás olyan áramkörökhöz választható, amelyeknél a csatlakoztatott fogyasztók bekapcsolásakor rövid idejű áramcsúcs jelentkezhet. A megfelelő kismegszakító kiválasztásakor a vezeték keresztmetszetét, terhelhetőségét, a várható terhelési áramot, az indítási áramot és a hálózat zárlati viszonyait együtt kell figyelembe venni.
6 kA megszakítóképesség
A névleges megszakítóképesség az EN 60898 és az IEC 60947-2 szerint egyaránt 6 kA. Az energiakorlátozási besorolás 3. osztály.
A beépítési pont várható zárlati árama nem haladhatja meg a készülékhez és az alkalmazott védelmi rendszerhez megengedett értéket.
Csavaros vezetékcsatlakozás
A csavaros kapcsok 0,75–25 mm² keresztmetszetű tömör, sodrott vagy megfelelő érvéghüvellyel ellátott finomsodratú vezetékek csatlakoztatására alkalmasak. A kapcsok előírt meghúzási nyomatéka 2,5–3 Nm.
A kapcsok csatlakoztatott vezetékek mellett IP20 védettségűek, és érintésvédett kialakítással rendelkeznek.
Moduláris kialakítás

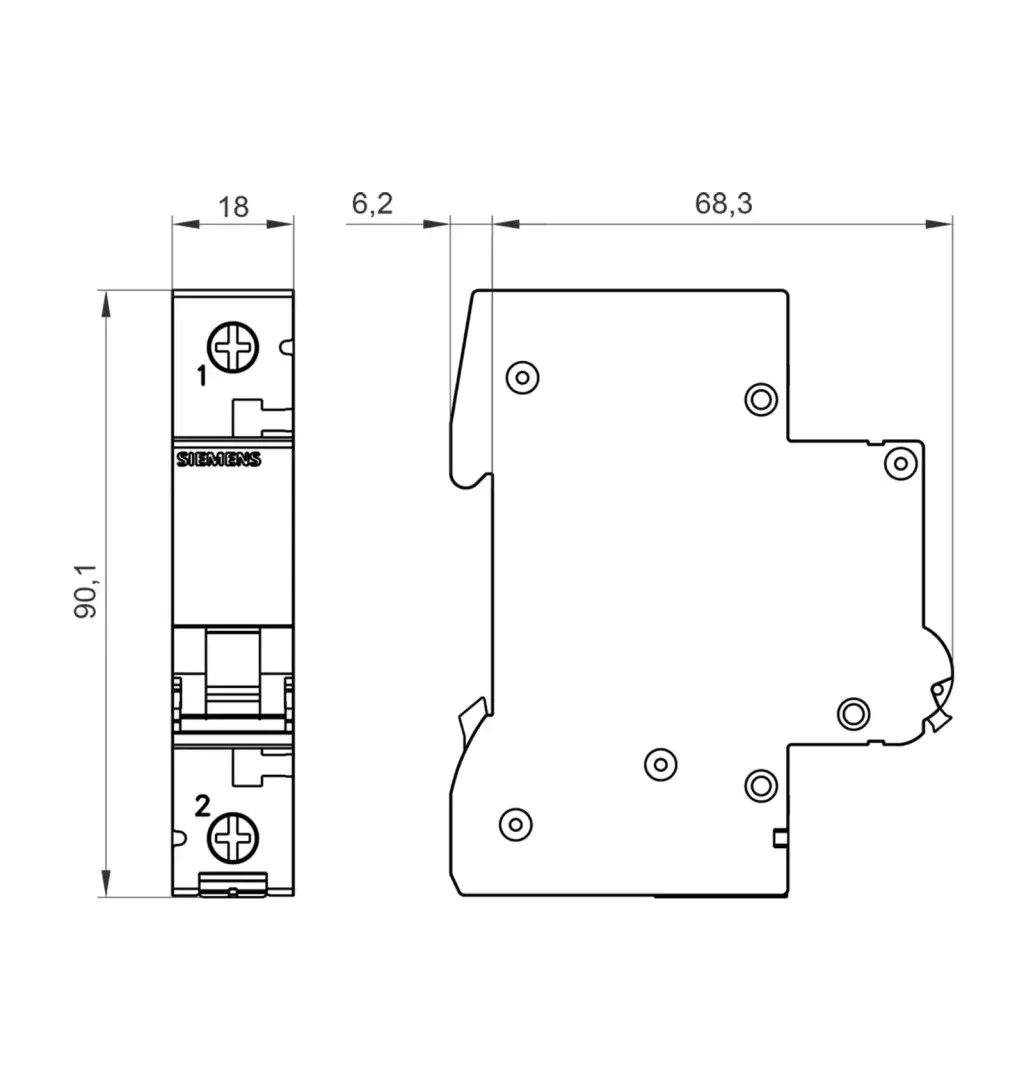

A készülék szélessége 18 mm, ezért egy modulhelyet foglal el a villamos elosztóban. Magassága 90 mm, mélysége 76 mm, beépítési mélysége 70 mm. A szerelési helyzet tetszőlegesen megválasztható.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Siemens |
| Termékcsalád | SENTRON |
| Gyártói cikkszám | 5SL6116-7 |
| Terméktípus | Kismegszakító |
| Póluskialakítás | 1P |
| Pólusok száma | 1 |
| Nullavezető kapcsolása | Nem |
| Névleges üzemi áram 30 °C-on | 16 A |
| Kioldási karakterisztika | C |
| Névleges feszültség | 230/400 V AC |
| Hálózati frekvencia | 50/60 Hz |
| Legnagyobb többfázisú AC üzemi feszültség | 440 V AC |
| Legnagyobb DC üzemi feszültség pólusonként | 62,5 V DC |
| Névleges megszakítóképesség EN 60898 szerint | 6 kA |
| Névleges megszakítóképesség IEC 60947-2 szerint | 6 kA |
| Energiakorlátozási osztály | 3 |
| Túlfeszültségi kategória | 3 |
| Szennyezettségi fokozat | 2 |
| Veszteségi teljesítmény pólusonként | 1,8 W |
| Jellemző mechanikai élettartam | 10 000 kapcsolási ciklus |
Csatlakozási és szerelési adatok
| Tulajdonság | Érték |
|---|---|
| Csatlakozási mód | Csavaros kapocs |
| Tömör vezeték keresztmetszete | 0,75–25 mm² |
| Sodrott vezeték keresztmetszete | 0,75–25 mm² |
| Érvéghüvelyes finomsodratú vezeték | 0,75–25 mm² |
| Kapocsmeghúzási nyomaték | 2,5–3 Nm |
| Modulszélesség | 1 modul |
| Szerelési helyzet | Tetszőleges |
| Érintésvédelem | Igen |
| Kiegészítő készülékekkel bővíthető | Igen |
| Plombálható | Igen |
Méret-, tömeg- és környezeti adatok
| Tulajdonság | Érték |
|---|---|
| Szélesség | 18 mm |
| Magasság | 90 mm |
| Mélység | 76 mm |
| Beépítési mélység | 70 mm |
| Nettó tömeg | 0,127 kg |
| IP-védettség | IP20, csatlakoztatott vezetékekkel |
| Üzemi környezeti hőmérséklet | −25 és +45 °C között |
| Tárolási hőmérséklet | −40 és +75 °C között |
| Halogénmentes | Igen |
| Szilikonmentes | Igen |
| Csomagolási méret | 92 × 22 × 83 mm |
| EAN-kód | 4001869388205 |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell az egypólusú kialakítást, a 16 A névleges áramot, a C kioldási karakterisztikát, a 230/400 V AC névleges feszültséget és a 6 kA megszakítóképességet.
A kismegszakító névleges áramát és kioldási karakterisztikáját a védett vezeték keresztmetszetéhez, terhelhetőségéhez, a fogyasztók indítási áramához és a hálózat kialakításához kell igazítani. A beépítési pont várható zárlati árama nem haladhatja meg a védelmi rendszer megengedett megszakítóképességét.
A készülék túlterhelés- és rövidzárlat-védelmet biztosít, de hibaáram-védelmi funkcióval nem rendelkezik. Ha az áramkör hibaáram elleni védelmet is igényel, megfelelő áram-védőkapcsolót vagy kombinált túláram- és hibaáram-védelmi készüléket kell alkalmazni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Hány pólusú a kismegszakító?
Egypólusú, 1P kialakítású, nullavezető-kapcsolási funkció nélkül.
Mekkora a névleges árama?
A névleges üzemi áram 30 °C környezeti hőmérsékleten 16 A.
Milyen kioldási karakterisztikával rendelkezik?
C kioldási karakterisztikával rendelkezik.
Mekkora a megszakítóképessége?
A névleges megszakítóképesség az EN 60898 és az IEC 60947-2 szerint egyaránt 6 kA.
Milyen hálózati frekvencián használható?
A névleges hálózati frekvencia 50/60 Hz.
Hány modulhelyet foglal el?
Egy modulhelyet foglal el, a készülék szélessége 18 mm.
Mekkora vezeték csatlakoztatható hozzá?
A csavaros kapcsok 0,75–25 mm² keresztmetszetű tömör, sodrott vagy megfelelő érvéghüvellyel ellátott finomsodratú vezeték fogadására alkalmasak.
Mekkora a kapcsok meghúzási nyomatéka?
A csavaros kapcsok előírt meghúzási nyomatéka 2,5–3 Nm.
Milyen üzemi hőmérsékleten használható?
Az üzemi környezeti hőmérséklet −25 és +45 °C közötti lehet.
Tartalmaz hibaáram-védelmet?
Nem, a készülék túlterhelés- és rövidzárlat-védelmet biztosít, hibaáram-védelmi funkció nélkül.
Kiegészítő készülékekkel bővíthető?
Igen, a kialakítása lehetővé teszi megfelelő kiegészítő készülékek felszerelését.
