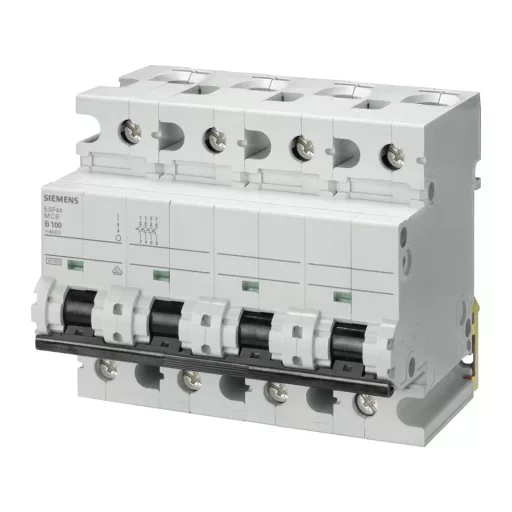

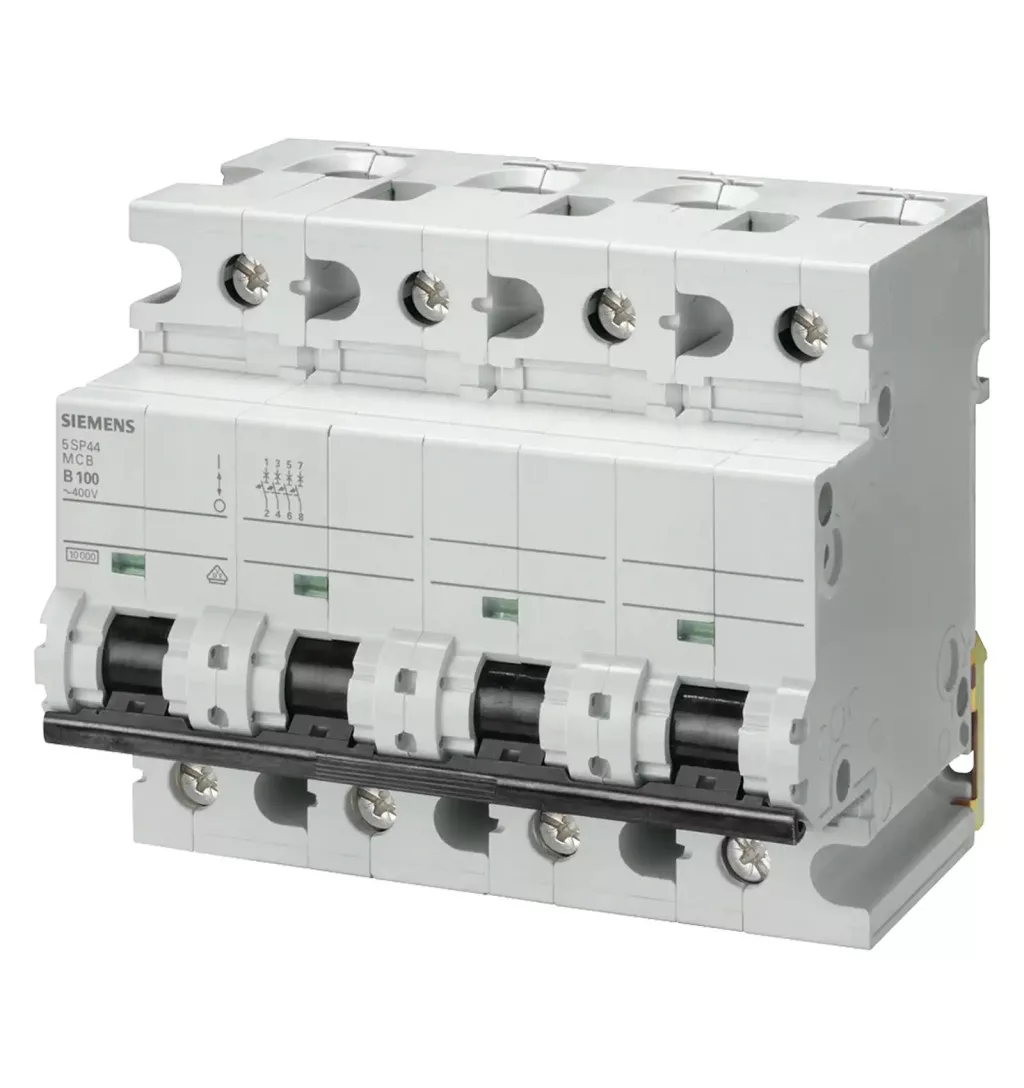

SIEMENS 5SP4492-7 kismegszakító 4P C 125A 10kA
nettó 50 138 Ft
SIEMENS 5SP4492-7 kismegszakító 4P C 125A 10kA
A Siemens SENTRON 5SP4 sorozatú, négypólusú kismegszakító 125 A névleges áramerősséggel és 10 kA zárlati megszakítóképességgel rendelkezik. A C kioldási karakterisztika és a 4 pólusú kialakítás miatt energiaelosztási, ipari és infrastruktúra alkalmazásokhoz használható.
Gyors termékösszefoglaló
A 5SP4492-7 típusú kismegszakító DIN sínre szerelhető, 6 modul szélességű kivitel. EN 60898 szerinti 10 kA megszakítóképességgel, 400 V AC üzemi feszültséggel és 125 A névleges árammal rendelkezik.
Fő előnyök
- 125 A névleges áramerősség
- 10 kA zárlati megszakítóképesség
- 4 pólusú kivitel
- C kioldási karakterisztika
- 400 V AC üzemi feszültség
- DIN sínre szerelhető
- 6 modul szélesség
- Energiahatárolási osztály 3
- Halogénmentes kivitel
- Szilikonmentes kivitel
- Plombálható kialakítás
- Bővíthető segédkészülékekkel
- IP20/IP40 védettség
- SENTRON termékcsalád
Ideális választás, ha…
- négypólusú kismegszakítót keresel;
- 125 A névleges áram szükséges;
- 10 kA megszakítóképesség az elvárás;
- C karakterisztikájú védelemre van szükséged;
- DIN sínre szerelhető kivitelre van szükség;
- elosztószekrénybe vagy ipari kapcsolóberendezésbe építesz;
- segédérintkezőkkel vagy egyéb kiegészítőkkel bővíthető megoldást keresel;
- a Siemens 5SP4492-7 típust keresed.
Ajánlott felhasználás
Energiaelosztó rendszerek, ipari vezérlések, infrastruktúra-létesítmények és villamos elosztószekrények túlterhelés és zárlat elleni védelmére használható.
A C karakterisztika általános villamos hálózatokhoz, valamint mérsékelt indítóáramú fogyasztók védelmére alkalmas.
Részletes termékleírás
A Siemens SENTRON 5SP4 sorozatú kismegszakító négypólusú kivitelű. C karakterisztikájú kioldóegysége túlterhelés és zárlat esetén megszakítja az áramkört.
Névleges üzemi feszültsége 400 V AC, üzemi frekvenciája 50/60 Hz. Az EN 60898 szabvány szerinti névleges megszakítóképessége 10 kA.
A készülék DIN sínre szerelhető, 6 modul szélességű. A csatlakozópontok felső és alsó oldalon egyaránt alagútsorkapcsos kialakításúak.
A kismegszakító érintésvédett, plombálható, halogénmentes és szilikonmentes kivitelű. A készülék különféle kiegészítőkkel és segédkészülékekkel bővíthető.
A névleges szigetelési feszültség 440 V, a névleges lökőfeszültség-állóság 4 kV.
Műszaki adatok
| Jellemző | Érték |
|---|---|
| Gyártó | Siemens |
| Termékcsalád | SENTRON 5SP4 |
| Típus | 5SP4492-7 |
| Terméktípus | Kismegszakító |
| Pólusok száma | 4 |
| Póluskialakítás | 4P |
| Kioldási karakterisztika | C |
| Névleges áram | 125 A |
| Névleges feszültség | 400 V AC |
| Frekvencia | 50/60 Hz |
| Névleges szigetelési feszültség (Ui) | 440 V |
| Névleges lökőfeszültség (Uimp) | 4 kV |
| Megszakítóképesség | 10 kA |
| Energiahatárolási osztály | 3 |
Csatlakozási adatok
| Jellemző | Érték |
|---|---|
| Tömör vezeték | 25...50 mm² |
| Sodrott vezeték | 25...50 mm² |
| Érvéghüvelyes sodrott vezeték | 25...35 mm² |
| Meghúzási nyomaték | 2,5...3,5 Nm |
| Betáplálás iránya | Tetszőleges |

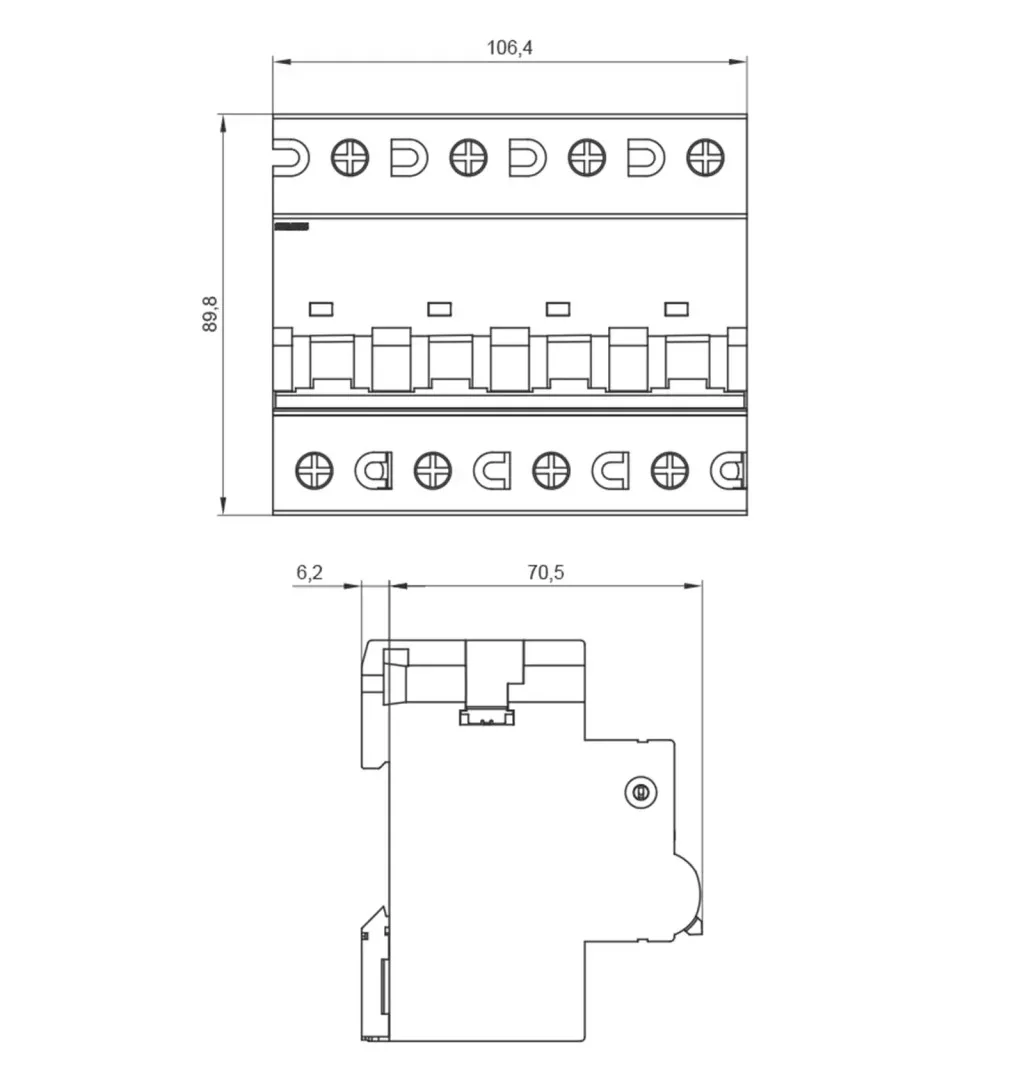

Méret- és szerelési adatok
| Jellemző | Érték |
|---|---|
| Magasság | 90 mm |
| Szélesség | 108 mm |
| Mélység | 76 mm |
| Beépítési mélység | 70 mm |
| Modulszám | 6 |
| Rögzítés | DIN sín |
| Szerelési helyzet | Tetszőleges |
| Tömeg | 1,053 kg |
Védettségi és környezeti adatok
| Jellemző | Érték |
|---|---|
| IP-védettség | IP20 csatlakoztatott vezetőkkel |
| IP-védettség elosztófedéllel | IP40 |
| Túlfeszültségi kategória | III |
| Szennyezettségi fokozat | 3 |
| Tárolási hőmérséklet | -40 °C ... +75 °C |
| Maximális relatív páratartalom | 95% |
Kompatibilitás és kiválasztási javaslat
A készülék DIN sínre szerelhető elosztó- és kapcsolószekrényekhez alkalmazható. A kiválasztás során figyelembe kell venni a 125 A névleges áramot, a C kioldási karakterisztikát, a 10 kA megszakítóképességet és a négypólusú kialakítást.
A vezeték keresztmetszetének, a várható zárlati áramnak és a rendszer üzemi feszültségének minden esetben meg kell felelnie a vonatkozó villamos tervezési előírásoknak.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Hány pólusú a készülék?
A kismegszakító 4 pólusú kivitelű.
Mekkora a névleges áramerőssége?
A névleges áramerősség 125 A.
Milyen karakterisztikájú?
C karakterisztikájú kioldással rendelkezik.
Mekkora a megszakítóképessége?
Az EN 60898 szabvány szerint 10 kA.
DIN sínre szerelhető?
Igen, DIN sínre szerelhető kivitel.
Mekkora a készülék mérete?
Mérete 108 × 90 × 76 mm.
