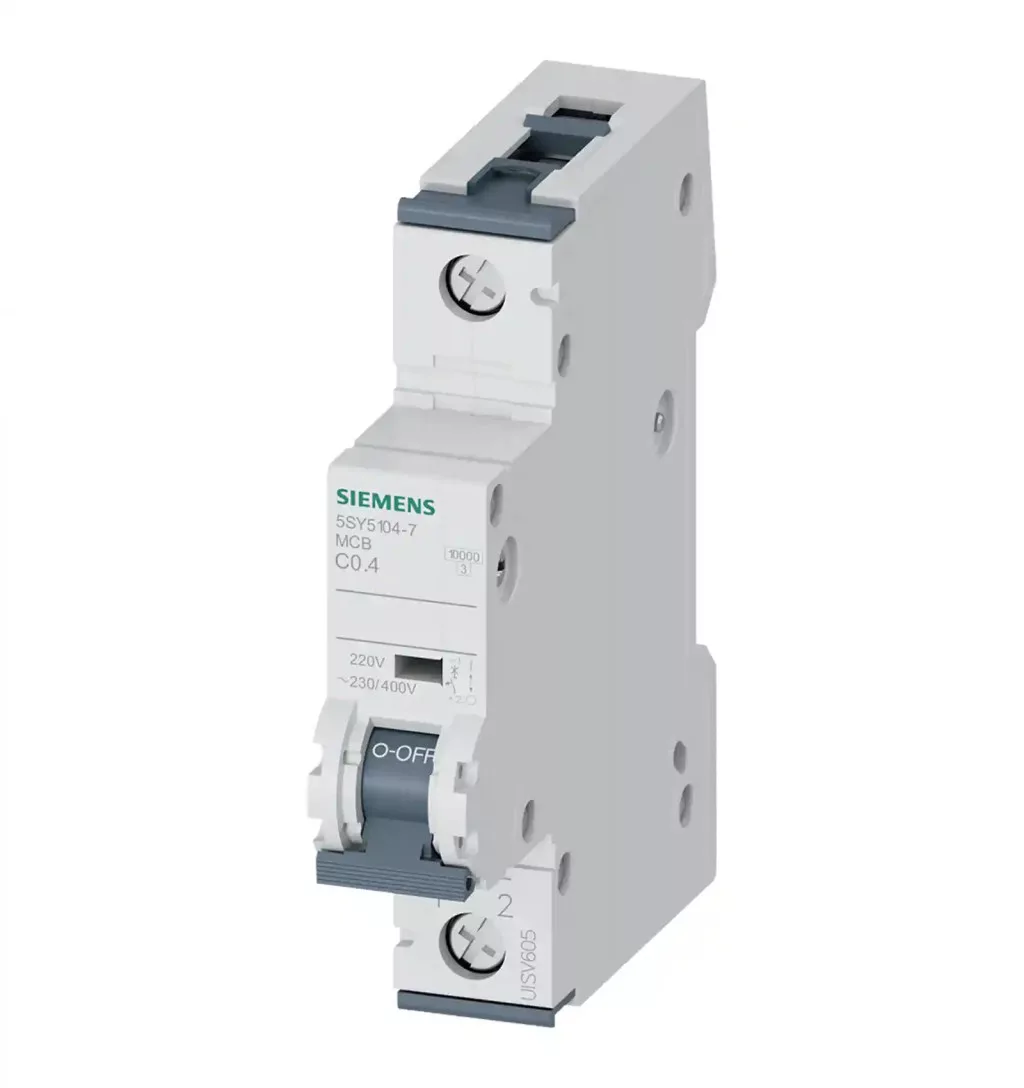

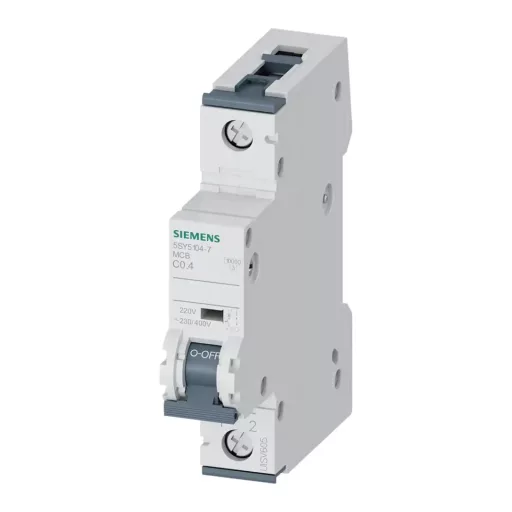

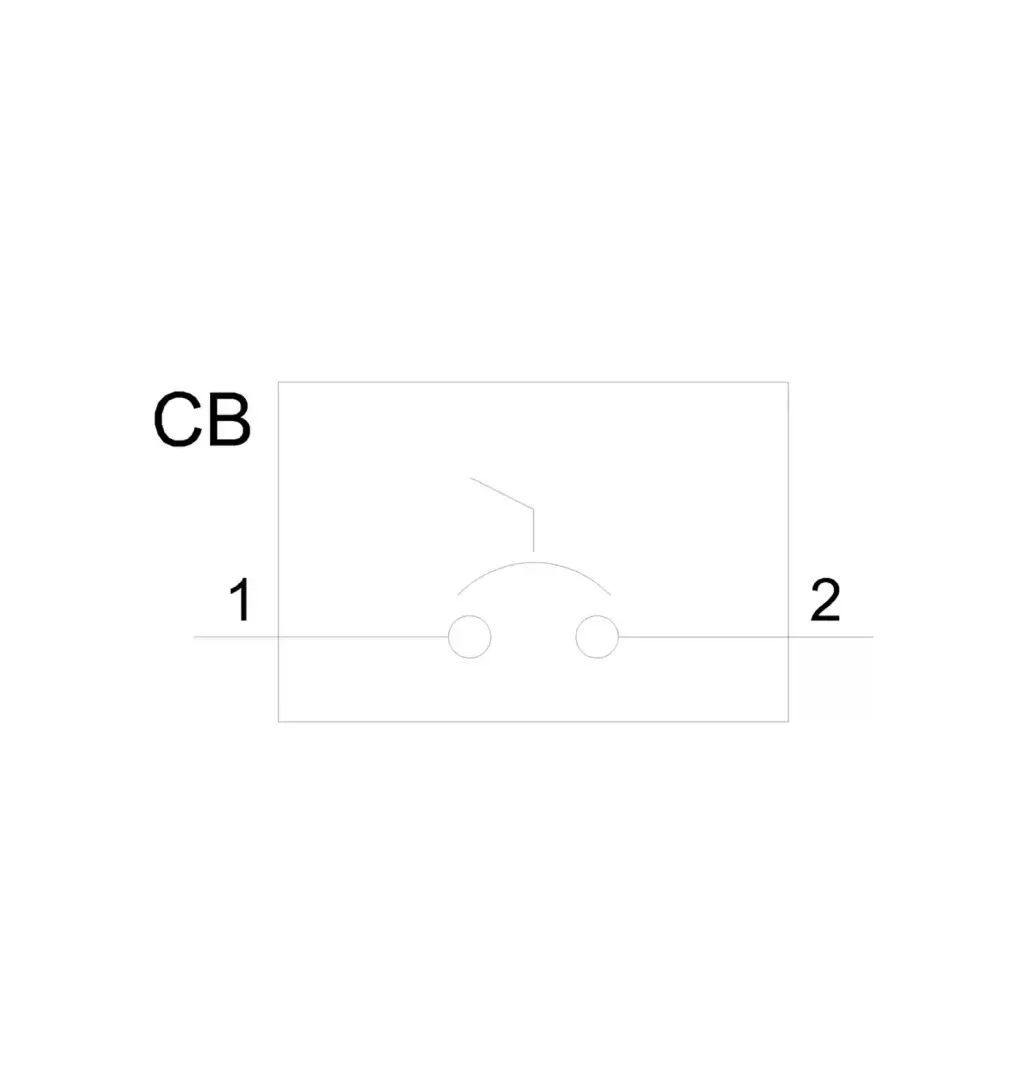

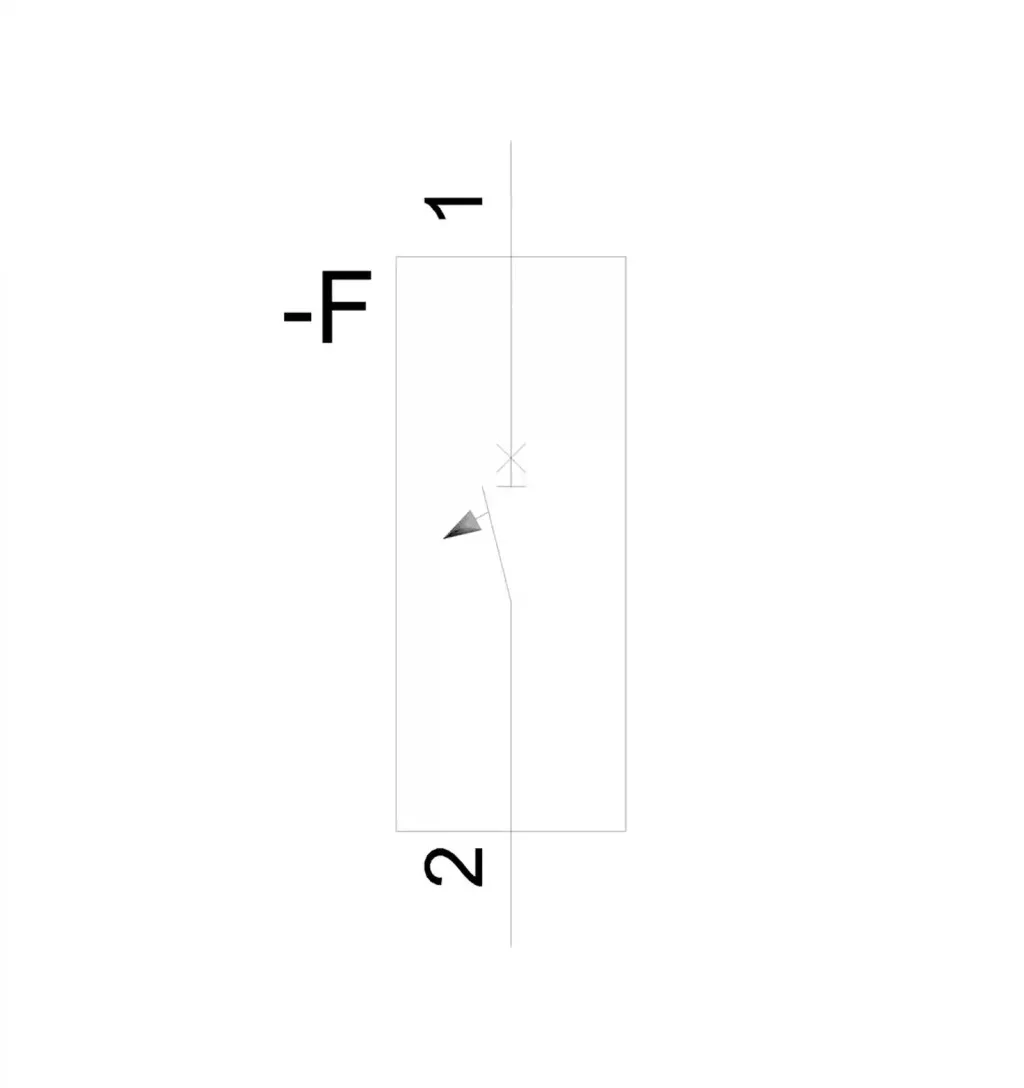

SIEMENS 5SY5104-7 1P C4 10kA kismegszakító
Egypólusú, univerzális áramú SENTRON kismegszakító C kioldási karakterisztikával, 4 A névleges árammal és 10 kA névleges megszakítóképességgel. Váltakozó és egyenáramú áramkörök túlterhelés- és rövidzárlat-védelméhez használható.
Főbb jellemzők
A termikus és mágneses kioldást alkalmazó készülék 230/400 V AC, valamint 220 V DC névleges tápfeszültséghez készült. Egy pólust kapcsol, nullavezető-kapcsolási funkcióval nem rendelkezik. Egyetlen modulhelyet foglal el, és tetszőleges szerelési helyzetben DIN-sínre rögzíthető.
- Egypólusú, 1P kialakítás
- 4 A névleges üzemi áram
- C kioldási karakterisztika
- 10 kA megszakítóképesség az EN 60898 szerint
- 10 kA DC megszakítóképesség az EN 60898-2 szerint
- 15 kA DC kapcsolóképesség az IEC 60947-2 szerint
- 230/400 V AC névleges tápfeszültség
- 220 V DC névleges tápfeszültség
- Legfeljebb 250 V DC üzemi feszültség
- 50/60 Hz hálózati frekvencia
- AC és DC áramkörökhöz
- 3-as energiakorlátozási osztály
- 3-as túlfeszültségi kategória
- 3-as szennyezettségi fokozat
- 10 000 kapcsolási ciklus mechanikai élettartam
- Csavaros vezetékcsatlakozás
- Érintésvédett kombinált kapcsok felül és alul
- DIN-sínes rögzítés
- Egy modul szélesség
- IP20 védettség csatlakoztatott vezetékekkel
- Halogénmentes és szilikonmentes kivitel
- Plombálható kialakítás
- Kiegészítő készülékekkel bővíthető
Túlterhelés- és rövidzárlat-védelem
A kismegszakító túlterhelésből vagy rövidzárlatból eredő túláram esetén megszakítja a védett áramkört. A tartós túlterhelés érzékelését termikus kioldó, a nagy zárlati áramok gyors lekapcsolását mágneses kioldó végzi.
A névleges üzemi áram 4 A. A környezeti hőmérséklet emelkedésével a megengedett üzemi áram csökken: 40 °C-on 3,76 A, 50 °C-on 3,5 A, 55 °C-on 3,36 A, 60 °C-on pedig 3,22 A.
C kioldási karakterisztika
A C karakterisztikájú kialakítás olyan áramkörökhöz választható, amelyeknél a csatlakoztatott fogyasztók bekapcsolásakor rövid idejű áramcsúcs jelentkezhet. A megfelelő védelem kiválasztásakor a vezeték terhelhetőségét, a fogyasztók üzemi és indítási áramát, valamint a hálózat zárlati viszonyait együtt kell figyelembe venni.
Váltakozó és egyenáramú alkalmazás
A készülék 230/400 V AC és 220 V DC névleges tápfeszültségű áramkörökben használható. A legnagyobb megengedett egyenáramú üzemi feszültség 250 V DC.
Váltakozó áramú alkalmazásnál a betáplálási irány tetszőleges. Egyenáramú alkalmazásnál a készüléken jelölt polaritást figyelembe kell venni.
Megszakítóképesség
A névleges rövidzárlati megszakítóképesség az EN 60898 szerint 10 kA. Egyenáramú alkalmazásban az EN 60898-2 szerinti rövidzárlati megszakítóképesség 10 kA, az IEC 60947-2 szerinti DC kapcsolóképesség pedig 15 kA.
Az energiakorlátozási besorolás 3. osztály. A beépítés helyén várható zárlati áram nem haladhatja meg a készülékhez és a teljes védelmi rendszerhez megengedett értéket.
Vezetékcsatlakozás
A felső és alsó oldalon egyaránt érintésvédett, kombinált csavaros kapcsok találhatók. Tömör és sodrott vezetékből 0,75–35 mm², megfelelően feldolgozott végű finomsodratú vezetékből 0,75–25 mm² keresztmetszet csatlakoztatható.
A csavaros kapcsok meghúzási nyomatéka 2,5–3,5 Nm. Egyenáramú bekötésnél a jelölt polaritást be kell tartani.
DIN-sínes kialakítás

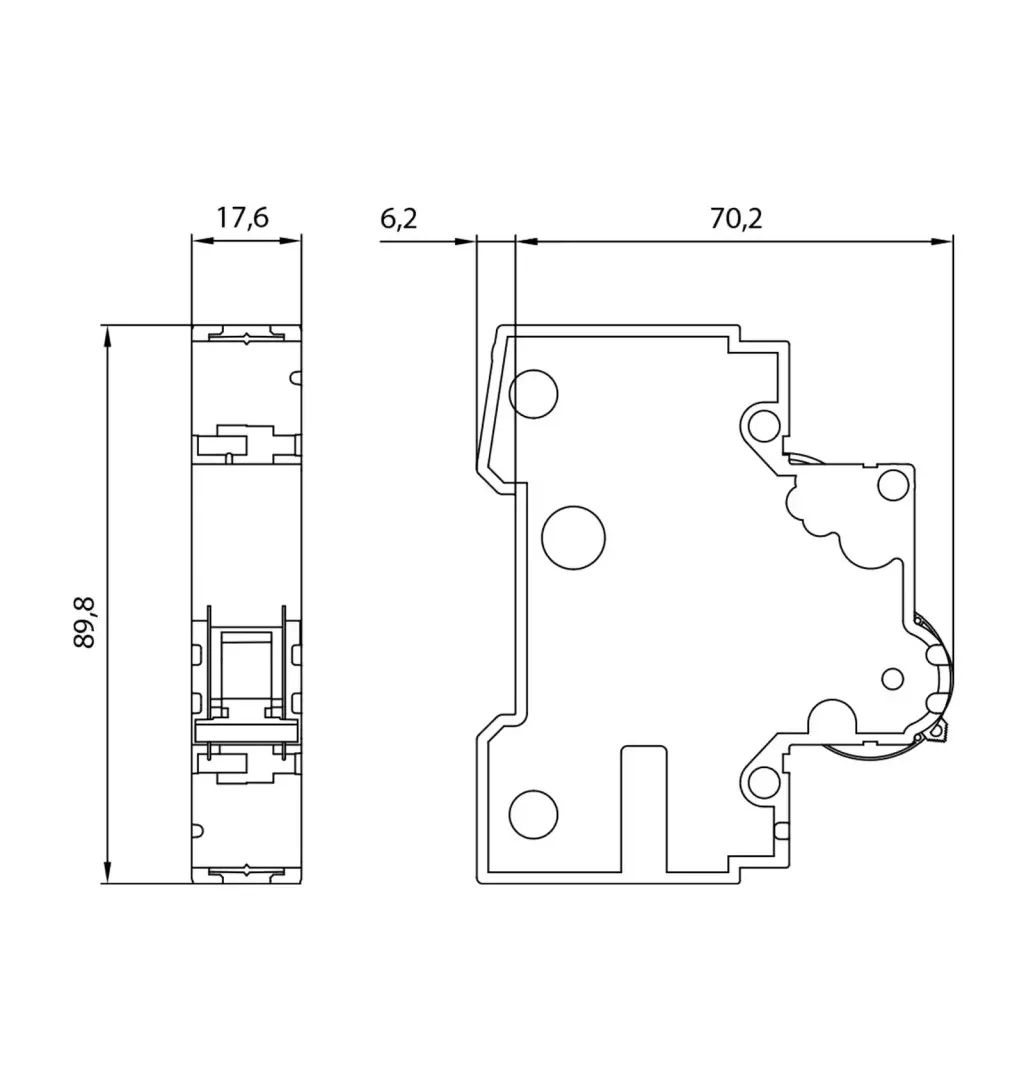

A készülék DIN-sínre szerelhető, és egy modulhelyet foglal el. Szélessége 18 mm, magassága 90 mm, mélysége 76 mm, beépítési mélysége 70 mm. A szerelési helyzet tetszőlegesen megválasztható.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Siemens |
| Termékcsalád | SENTRON 5SY5 |
| Gyártói cikkszám | 5SY5104-7 |
| Terméktípus | Univerzális áramú kismegszakító |
| Póluskialakítás | 1P |
| Pólusok száma | 1 |
| Nullavezető kapcsolása | Nem |
| Névleges üzemi áram | 4 A |
| Kioldási karakterisztika | C |
| Üzemi feszültség típusa | AC/DC |
| Egyfázisú AC tápfeszültség | 230 V AC |
| AC tápfeszültség | 400 V AC |
| DC tápfeszültség | 220 V DC |
| Legnagyobb DC üzemi feszültség | 250 V DC |
| Hálózati frekvencia | 50/60 Hz |
| Névleges szigetelési feszültség DC esetén | 250 V |
| Névleges szigetelési feszültség AC esetén | 440 V |
| Megszakítóképesség EN 60898 szerint | 10 kA |
| DC megszakítóképesség EN 60898-2 szerint | 10 kA |
| DC kapcsolóképesség IEC 60947-2 szerint | 15 kA |
| Energiakorlátozási osztály | 3 |
| Túlfeszültségi kategória | 3 |
| Szennyezettségi fokozat | 3 |
| Veszteségi teljesítmény pólusonként | 1,3 W |
| Mechanikai élettartam | 10 000 kapcsolási ciklus |
| Szabványok | IEC/EN 60898-2, UL 1077 |
Hőmérsékletfüggő üzemi áram
| Környezeti hőmérséklet | Üzemi áram |
|---|---|
| 40 °C | 3,76 A |
| 50 °C | 3,5 A |
| 55 °C | 3,36 A |
| 60 °C | 3,22 A |
Csatlakozási és szerelési adatok
| Tulajdonság | Érték |
|---|---|
| Rögzítési mód | DIN-sín |
| Szerelési helyzet | Tetszőleges |
| Kapocs típusa | Csavaros kombinált kapocs felül és alul |
| Tömör vezeték keresztmetszete | 0,75–35 mm² |
| Sodrott vezeték keresztmetszete | 0,75–35 mm² |
| Érvéghüvelyes finomsodratú vezeték | 0,75–25 mm² |
| Csatlakoztatható AWG-méret | AWG 18–4 |
| Kapocsmeghúzási nyomaték | 2,5–3,5 Nm |
| AC betáplálási irány | Tetszőleges |
| DC bekötés | A jelölt polaritás betartásával |
| Érintésvédelem | Igen |
| Plombálható | Igen |
| Kiegészítő készülékekkel bővíthető | Igen |
Méret-, tömeg- és környezeti adatok
| Tulajdonság | Érték |
|---|---|
| Modulszélesség | 1 modul |
| Szélesség | 18 mm |
| Magasság | 90 mm |
| Mélység | 76 mm |
| Beépítési mélység | 70 mm |
| Nettó tömeg | 165 g |
| IP-védettség | IP20, csatlakoztatott vezetékekkel |
| Üzemi hőmérséklet | −40 és +70 °C között |
| Tárolási hőmérséklet | −40 és +75 °C között |
| Halogénmentes | Igen |
| Szilikonmentes | Igen |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell az egypólusú kialakítást, a 4 A névleges áramot, a C kioldási karakterisztikát, a használni kívánt AC vagy DC tápfeszültséget és a szükséges megszakítóképességet.
A kismegszakító névleges áramát és kioldási karakterisztikáját a védett vezeték keresztmetszetéhez, terhelhetőségéhez, a fogyasztó üzemi és bekapcsolási áramához, valamint a hálózat zárlati viszonyaihoz kell igazítani.
Egyenáramú alkalmazásnál be kell tartani a készüléken feltüntetett polaritást. A legnagyobb DC üzemi feszültség 250 V, a névleges DC tápfeszültség 220 V.
A készülék túlterhelés- és rövidzárlat-védelmet biztosít, de hibaáram-védelmi funkcióval nem rendelkezik. Ha az áramkör hibaáram elleni védelmet is igényel, külön megfelelő áram-védőkapcsolót vagy kombinált védelmi készüléket kell alkalmazni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Mekkora a kismegszakító névleges árama?
A névleges üzemi árama 4 A. A pontos gyártói cikkszámhoz C4 kivitel tartozik.
Milyen kioldási karakterisztikával rendelkezik?
C kioldási karakterisztikával rendelkezik.
Mekkora a megszakítóképessége?
Az EN 60898 szerinti névleges megszakítóképesség 10 kA. Egyenáramnál az EN 60898-2 szerint 10 kA, az IEC 60947-2 szerinti kapcsolóképesség pedig 15 kA.
Váltakozó és egyenáramú hálózaton is használható?
Igen, AC és DC áramkörökben is alkalmazható. Egyenáramú bekötésnél a jelölt polaritást be kell tartani.
Mekkora feszültséghez használható?
A névleges tápfeszültség 230/400 V AC vagy 220 V DC. A legnagyobb DC üzemi feszültség 250 V.
Hány modulhelyet foglal el?
Egy modulhelyet foglal el, szélessége 18 mm.
Mekkora vezeték csatlakoztatható hozzá?
Tömör vagy sodrott vezetékből 0,75–35 mm², megfelelően feldolgozott végű finomsodratú vezetékből 0,75–25 mm² keresztmetszet csatlakoztatható.
Mekkora a kapcsok meghúzási nyomatéka?
A csavaros kapcsok meghúzási nyomatéka 2,5–3,5 Nm.
Milyen üzemi hőmérsékleten használható?
Az üzemi környezeti hőmérséklet −40 és +70 °C közötti lehet. Magasabb hőmérsékleten a megengedett üzemi áram csökken.
Tartalmaz hibaáram-védelmi funkciót?
Nem, túlterhelés- és rövidzárlat-védelmet biztosító kismegszakító, hibaáram-védelmi funkció nélkül.
