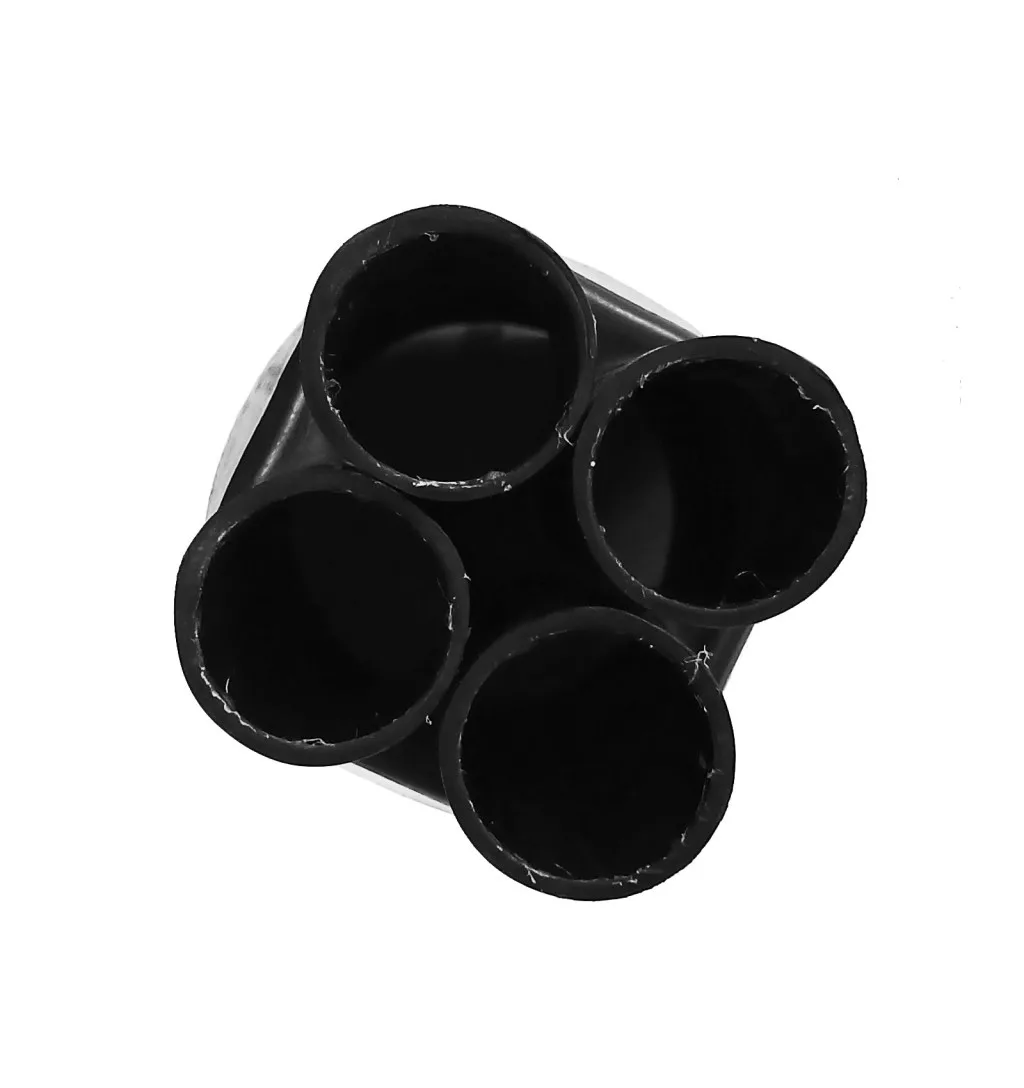

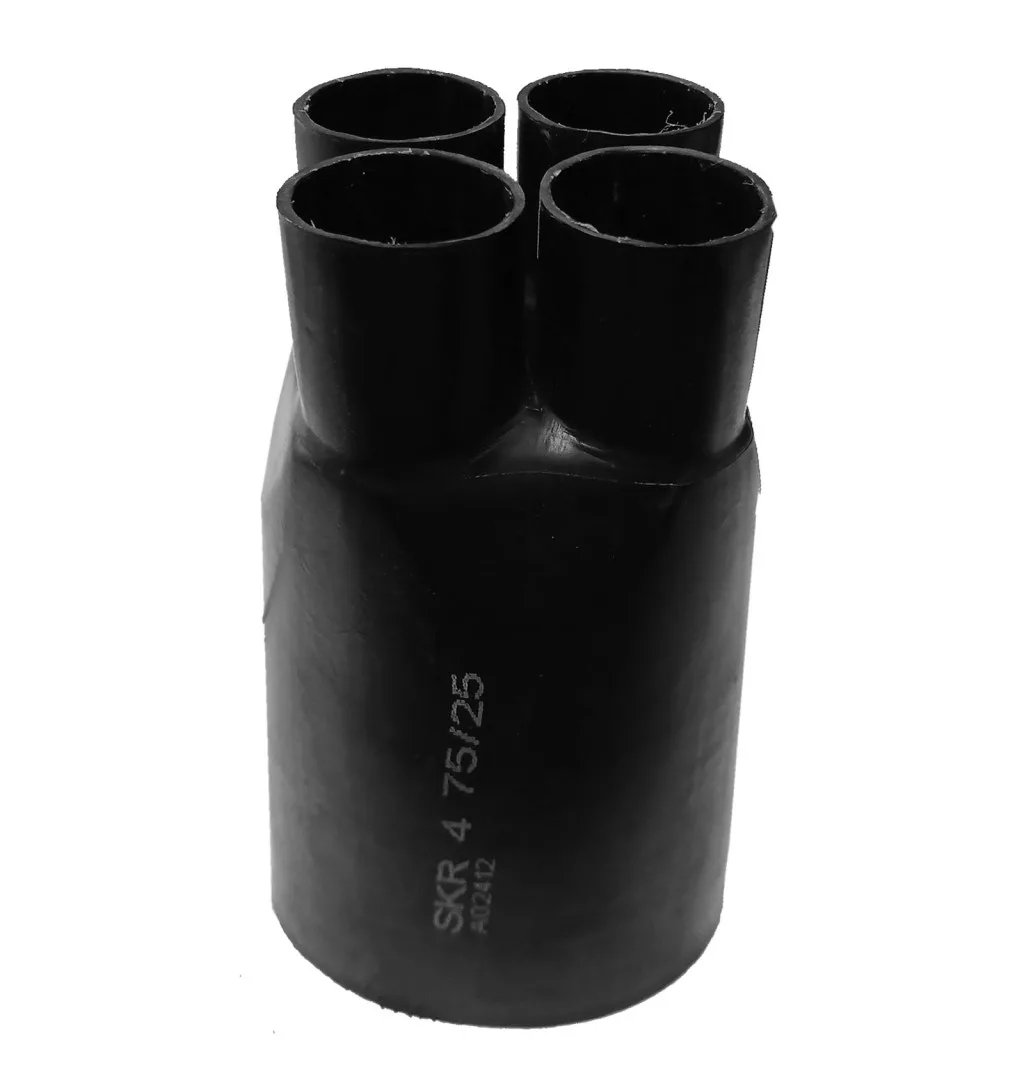

SKR4 75/25 hőzsugorodó elágazó idom
Az SKR4 75/25 hőzsugorodó elágazó idom olyan elektromos szerelvény, amely kábelek biztonságos és megbízható elágaztatására szolgál. Lehetővé teszi a fő kábel 1 → 2 ág kialakítását, miközben biztosítja a szigetelés védelmét, mechanikai stabilitást és a környezeti hatásokkal szembeni ellenállást.
Az idom a korábbi SEH4 78-36 típus kiváltására is alkalmas.
Felhasználási terület
- kábel elágaztatás ipari és közüzemi rendszerekben
- elosztódobozok és kábelcsatornák
- földalatti és kültéri kábelhálózatok
- kábelkarbantartás és átalakítás
Fő előnyök
- biztonságos 1 → 2 kábel elágaztatás
- víz-, olaj-, vegyszer- és UV-álló kivitel
- erős mechanikai védelem
- egyszerű és gyors telepítés hőzsugorítással
- hosszú élettartam és stabil szigetelés
Műszaki adatok
- Típus: hőzsugorodó elágazó idom
- Főág átmérő: Ø 75 mm
- Elágazó ág átmérő: Ø 25 mm
- Zsugorodási arány: kb. 2:1
- Anyag: hőre zsugorodó polimer
- Üzemi hőmérséklet: -55 °C – +125 °C
- Szín: fekete (UV-álló)
- Kiváltó típus: SEH4 78-36
Kábelvégződés (SKR) méretek és műszaki adatok
| Megnevezés |
Keresztmetszet tartomány (mm²) |
Érszám |
Köpeny átmérő (D1/d1 mm) |
Ér átmérő (D2/d2 mm) |
Hossz (I/l1 mm) |
| SKR 2 30/15 |
2,5–25 |
2 |
30,0 / 9,4 |
15,0 / 4,1 |
72,0 / 20,0 |
| SKR 2 50/21 |
25–120 |
2 |
50,0 / 24,0 |
21,0 / 7,0 |
85,0 / 30,0 |
| SKR 3 38/11 |
6–25 |
3 |
38,0 / 14,0 |
11,0 / 4,0 |
100,0 / 15,0 |
| SKR 3 60/24 |
35–120 |
3 |
60,0 / 22,0 |
24,0 / 8,0 |
170,0 / 45,0 |
| SKR 3 80/36 |
95–150 |
3 |
80,0 / 33,0 |
36,0 / 16,0 |
195,0 / 50,0 |
| SKR 3 110/48 |
120–300 |
3 |
110,0 / 47,0 |
48,0 / 20,0 |
235,0 / 75,0 |
| SKR 3 125/55 |
120–300 |
3 |
125,0 / 47,0 |
55,0 / 20,0 |
235,0 / 75,0 |
| SKR 4 38/11 |
4–35 |
4 |
41,0 / 15,0 |
14,0 / 4,0 |
85,0 / 18,0 |
| SKR 4 55/20 |
4–50 |
4 |
50,0 / 15,0 |
15,0 / 4,0 |
75,0 / 15,0 |
| SKR 4 75/25 |
70–150 |
4 |
70,0 / 29,0 |
26,0 / 8,0 |
160,0 / 35,0 |
| SKR 4 100/35 |
120–400 |
4 |
110,0 / 41,0 |
41,0 / 12,0 |
185,0 / 45,0 |
| SKR 4 125/54 |
150–500 |
4 |
125,0 / 47,0 |
54,0 / 22,0 |
210,0 / 60,0 |
| SKR 5 40/18 |
6–35 |
5 |
40,0 / 19,0 |
13,0 / 4,0 |
95,0 / 25,0 |
| SKR 5 55/22 |
10–70 |
5 |
55,0 / 23,0 |
18,0 / 5,0 |
130,0 / 35,0 |
| SKR 5 80/30 |
70–150 |
5 |
80,0 / 32,0 |
27,0 / 7,5 |
160,0 / 50,0 |
| SKR 5 100/40 |
120–300 |
5 |
100,0 / 42,0 |
36,0 / 9,5 |
180,0 / 55,0 |
Mit jelentenek az adatok?

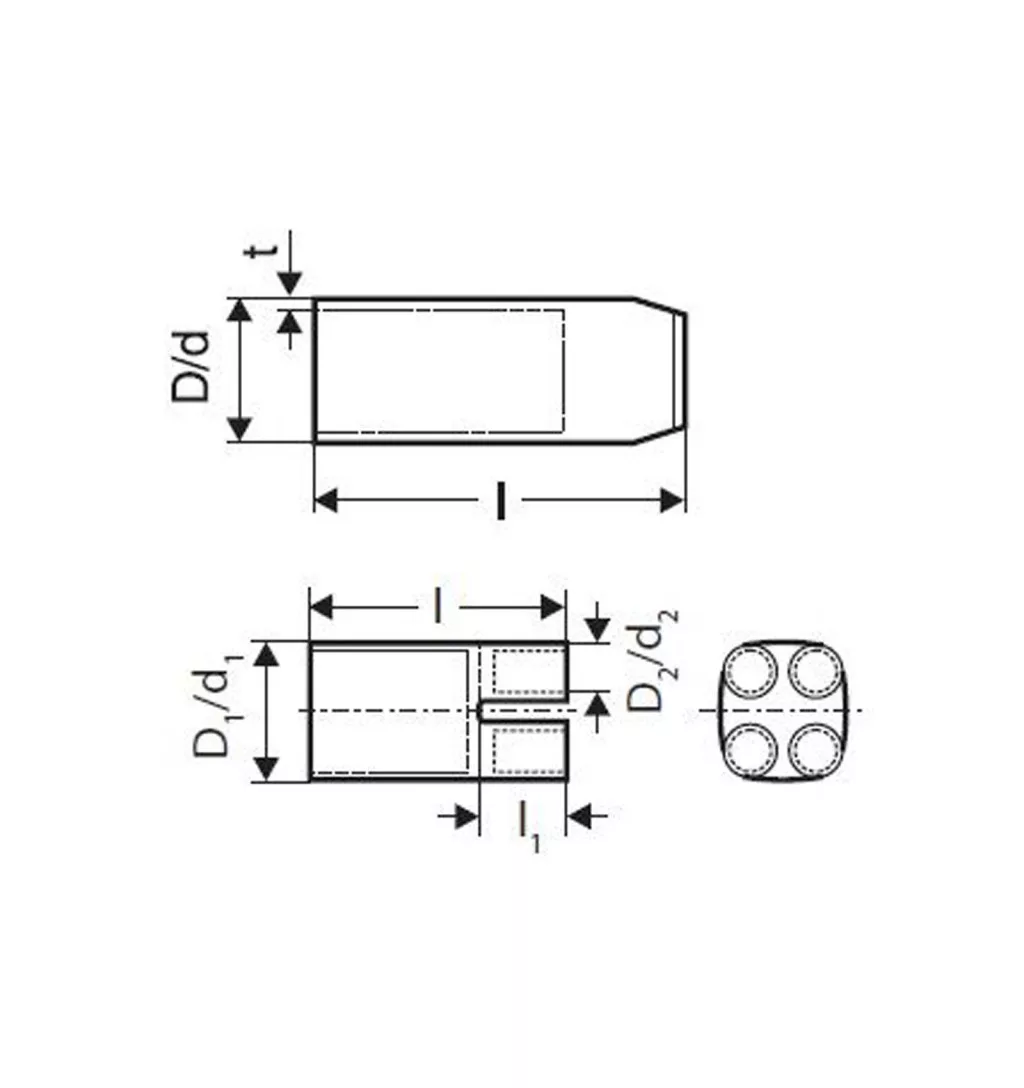

A fenti táblázat segít kiválasztani a megfelelő kábelvégződést az adott kábel keresztmetszet és érszám alapján. A D1/d1 érték a köpeny átmérőjét jelöli zsugorítás előtt és után, míg a D2/d2 az egyes erek méretét mutatja. Az I/l1 a teljes hossz és az ér rész hosszának méretét adja meg.
Használati útmutató
- Helyezze az elágazó idomot a kábel elágazási pontjára.
- Igazítsa a fő- és mellékágakhoz.
- Hőlégfúvóval egyenletesen melegítse.
- Várja meg a teljes zsugorodást és tömítést.
Gyakori kérdések
Mire használható az elágazó idom?
Kábelek biztonságos elágaztatására és szigetelésére.
Használható kültéren?
Igen, UV-álló és ellenáll a környezeti hatásoknak.
Milyen kábelmérethez jó?
Főág: 75 mm, elágazó ág: 25 mm átmérő.
Összegzés
Az SKR4 75/25 hőzsugorodó elágazó idom ideális választás, ha tartós, biztonságos és időtálló kábel-elágaztatási megoldásra van szükség. Megbízható működést biztosít ipari és kültéri környezetben is.
