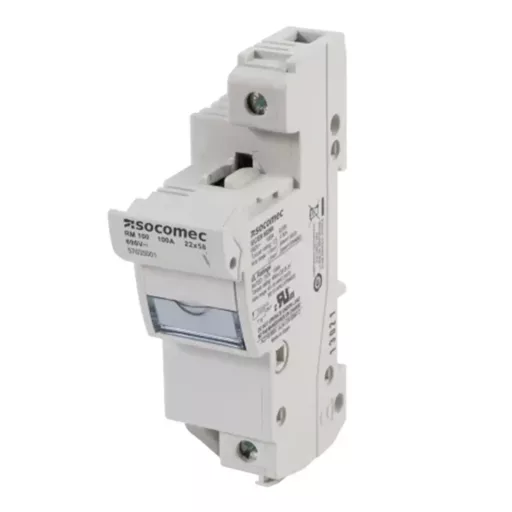

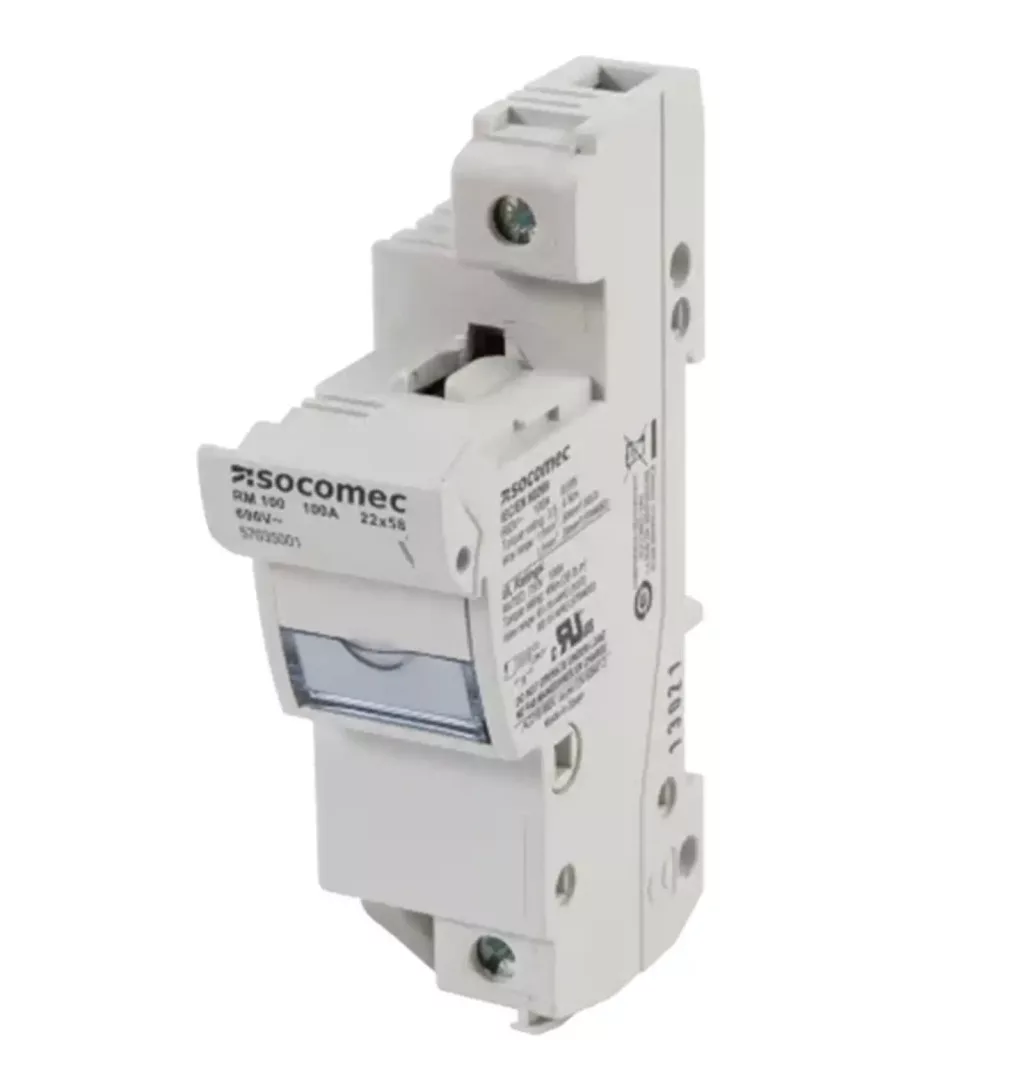

SOCOMEC CMS22 (22x58) 1 pólus (57035001)
nettó 2 925 Ft
SOCOMEC CMS22 (22x58) 1 pólus (57035001)
Egypólusú, moduláris biztosító-szakaszoló 22 × 58 mm méretű hengeres biztosítóbetéthez. Névleges árama 100 A, névleges feszültsége 690 V, rögzítése DIN-sínre történik.
Főbb jellemzők
A készülék megfelelő hengeres biztosítóbetéttel együtt kisfeszültségű villamos áramkörök túlterhelés- és rövidzárlat-védelméhez, valamint biztonsági leválasztásához használható. A nem jelző kivitel kioldószeg nélküli biztosítóbetétek fogadására készült, és nem rendelkezik optikai hibajelzővel.
- Egypólusú biztosító-szakaszoló
- 22 × 58 mm-es hengeres biztosítóbetéthez
- 100 A névleges áram
- 690 V névleges feszültség
- DIN-sínes szerelés
- RM/RMS 100 készülékméret
- Biztonsági leválasztáshoz
- Megfelelő biztosítóbetéttel túlterhelés- és rövidzárlat-védelemhez
- Nullavezetőt nem kapcsol egyidejűleg
- Nem jelző kivitel
- Optikai hibajelzés nélkül
- Reteszelhető kialakítás
- IP2X védettség
- 49,5 mm beépítési mélység
- IEC- és UL-megfelelőség
22 × 58 mm-es biztosítóbetéthez
A biztosítóaljzat 22 mm átmérőjű és 58 mm hosszú hengeres biztosítóbetét fogadására készült. A termék megfelelő biztosítóbetéttel használható, a biztosítóbetét kiválasztását az áramkör villamos jellemzőihez kell igazítani.
Biztonsági leválasztás és áramköri védelem
A készülék lehetővé teszi a biztosított áramkör kézi leválasztását. A behelyezett, megfelelően kiválasztott biztosítóbetét biztosítja az áramkör túlterhelés- és rövidzárlat-védelmét.
A megfelelő biztosítóbetét kiválasztásakor figyelembe kell venni annak névleges áramát, alkalmazási kategóriáját, megszakítóképességét és a védett áramkör jellemzőit.
Egypólusú kialakítás
A készülék egy kapcsolt pólussal rendelkezik. Egyidejű nullavezető-kapcsolási funkciót nem biztosít.
Nem jelző kivitel
Az RM kivitel kioldószeg nélküli hengeres biztosítóbetétekhez készült. Optikai hibajelzővel és biztosítóolvadást jelző funkcióval nem rendelkezik.
DIN-sínes szerelés
A biztosító-szakaszoló DIN-sínre szerelhető. A beépítési mélység 49,5 mm, a készülék IP2X védettségű.
Reteszelhető kialakítás
A készülék reteszelhető. A reteszelés a biztosító-szakaszoló kezelési állapotának rögzítésére használható.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Socomec |
| Termékcsalád | RM |
| Gyártói típusjelölés | RM100 22X58 1P |
| Gyártói cikkszám | 57035001 |
| Terméktípus | Moduláris biztosító-szakaszoló |
| Készülékméret | RM/RMS 100 |
| Biztosítóbetét mérete | 22 × 58 mm |
| Pólusok száma | 1 |
| Névleges áram | 100 A |
| Névleges feszültség | 690 V |
| Nullavezető egyidejű kapcsolása | Nem |
| Biztosítóolvadás-jelző | Nincs |
| Optikai hibajelzés | Nincs |
| Reteszelhető | Igen |
| Védettség | IP2X |
| Szerelési mód | DIN-sín |
| Modulszélesség | 1 modul |
| Beépítési mélység | 49,5 mm |
| Szabványmegfelelőség | IEC, UL |
| Szabványok | IEC 60269-1, IEC 60269-2, IEC 60269-2-1, NF EN 60269-1, NF C 63-210, NF C 63-211, VDE 0636-10, DIN 43620 |
| Tanúsítási azonosítók | CSA 265615, UL E307648 |
| Származási ország | Spanyolország |
| EAN/GTIN | 3596032687069 |
Méret-, tömeg- és csomagolási adatok
| Tulajdonság | Érték |
|---|---|
| Magasság | 126,5 mm |
| Szélesség | 143 mm |
| Mélység | 76,5 mm |
| Teljes méret | 143 × 126,5 × 76,5 mm |
| Tömeg | 0,15 kg |
| Csomagolás hosszúsága | 85 mm |
| Csomagolás szélessége | 135 mm |
| Csomagolás mélysége | 235 mm |
| Csomagolási méret | 85 × 135 × 235 mm |
| Csomagolási egység tömege | 0,15 kg |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell az egypólusú kialakítást, a 22 × 58 mm-es biztosítóbetét-méretet, a 100 A névleges áramot és a 690 V névleges feszültséget.
A készülék nem rendelkezik optikai hibajelzővel, ezért a biztosítóbetét állapota ezen a módon nem olvasható le. Kioldásjelzéshez más, megfelelő jelzőfunkcióval rendelkező változatot kell választani.
A biztosító-szakaszoló önmagában nem helyettesíti a biztosítóbetétet. A szükséges hengeres biztosítóbetétet a védett áramkör jellemzőihez és a készülék névleges adataihoz igazodva kell kiválasztani.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen biztosítóbetéthez használható?
22 × 58 mm méretű hengeres biztosítóbetéthez használható.
Mekkora a névleges árama?
A névleges árama 100 A.
Mekkora a névleges feszültsége?
A névleges feszültsége 690 V.
Hány pólusú a készülék?
Egypólusú kialakítású.
Kapcsolja a nullavezetőt?
Nem, egyidejű nullavezető-kapcsolási funkcióval nem rendelkezik.
Rendelkezik optikai hibajelzéssel?
Nem, ez a változat nem rendelkezik optikai hibajelzővel.
Tartalmaz biztosítóbetétet?
A készülék 22 × 58 mm-es hengeres biztosítóbetét fogadására szolgál. A megfelelő biztosítóbetétet az áramkör jellemzői szerint kell kiválasztani.
Milyen módon szerelhető?
DIN-sínre szerelhető.
Reteszelhető a biztosító-szakaszoló?
Igen, a készülék reteszelhető kialakítású.
Milyen védettséggel rendelkezik?
A készülék védettsége IP2X.
Mekkora a beépítési mélysége?
A beépítési mélység 49,5 mm.
Mekkora a csomagolási mérete és tömege?
A csomagolási egység mérete 85 × 135 × 235 mm, tömege 0,15 kg.
