SOCOMEC RM100 22x58 3P aljzat 57035003

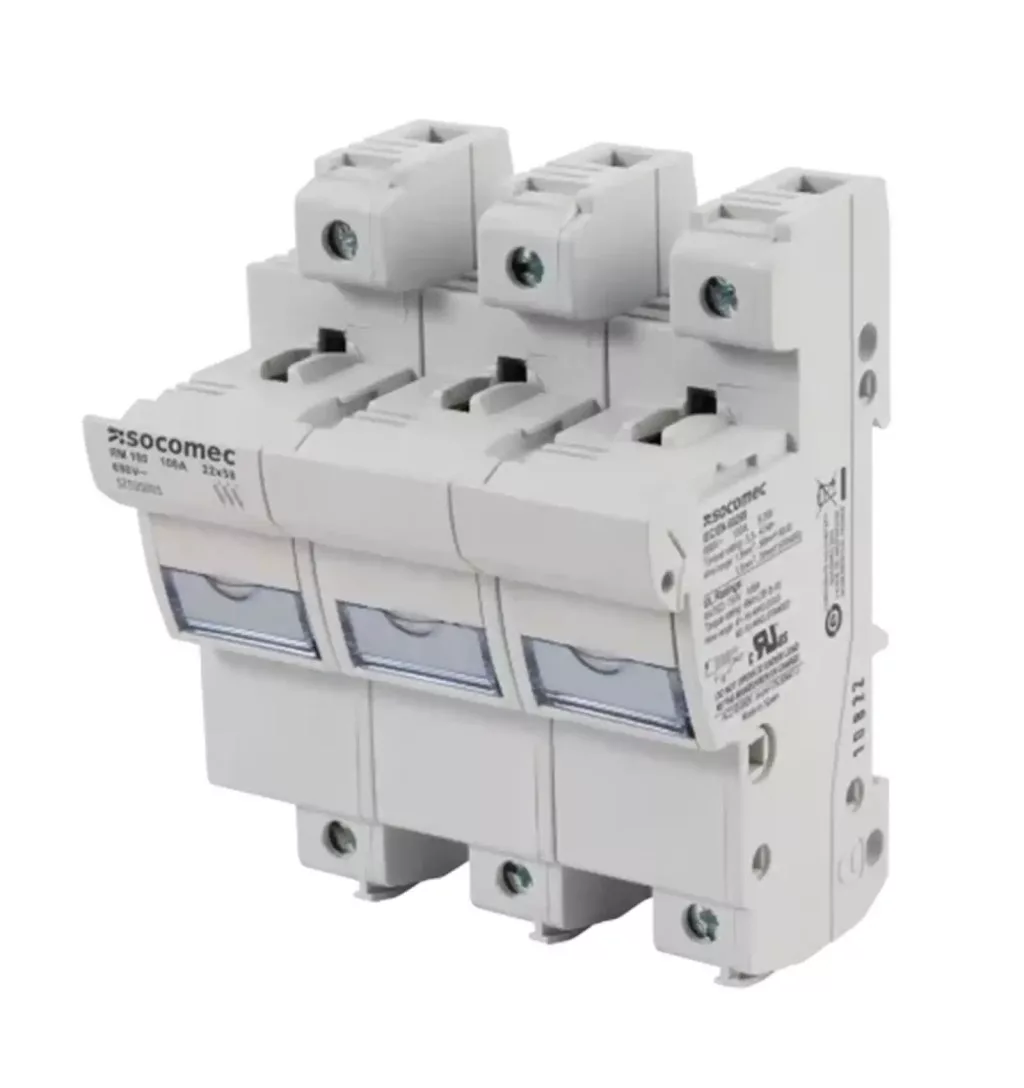

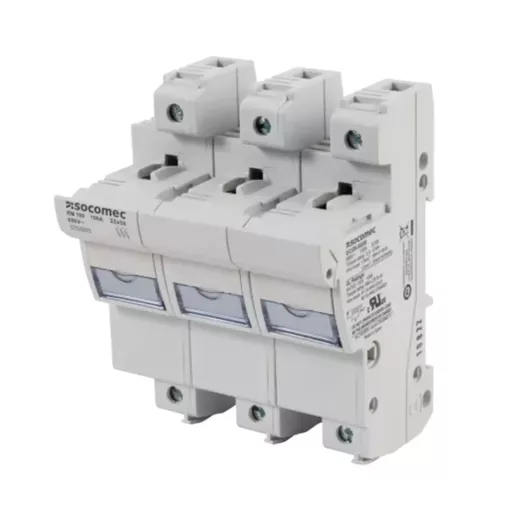

Hárompólusú, moduláris biztosító-szakaszoló 22 × 58 mm-es hengeres biztosítóbetétekhez. Névleges árama 100 A, névleges feszültsége 690 V, DIN-sínre szerelhető és reteszelhető kialakítású.
Főbb jellemzők
A készülék megfelelő hengeres biztosítóbetétekkel együtt kisfeszültségű villamos áramkörök biztonsági leválasztásához, valamint túlterhelés- és rövidzárlat-védelméhez használható. Három pólussal rendelkezik, optikai hibajelzést és biztosítóolvadás-jelzőt nem tartalmaz.
- Hárompólusú biztosító-szakaszoló
- 22 × 58 mm-es hengeres biztosítóbetétekhez
- 100 A névleges áram
- 690 V névleges feszültség
- Moduláris kialakítás
- DIN-sínes szerelés
- Biztonsági leválasztáshoz
- Túlterhelés- és rövidzárlat-védelem kialakításához
- RM/RMS 100 készülékméret
- Nullavezető egyidejű kapcsolása nélkül
- Optikai hibajelzés nélkül
- Biztosítóolvadás-jelző nélkül
- Reteszelhető kialakítás
- IP2X védettség
- 49,5 mm beépítési mélység
- IEC- és UL-megfelelőség
22 × 58 mm-es hengeres biztosítóbetétekhez
A biztosító-szakaszoló 22 mm átmérőjű és 58 mm hosszú hengeres biztosítóbetétek fogadására készült. A hárompólusú kialakításhoz három megfelelő biztosítóbetét alkalmazható.
A biztosítóbetétek névleges áramát, alkalmazási kategóriáját és megszakítóképességét a védendő áramkör villamos jellemzőihez kell igazítani.
Biztonsági leválasztás és áramköri védelem
A készülék lehetővé teszi a hárompólusú áramkör kézi leválasztását. A behelyezett, megfelelően kiválasztott biztosítóbetétek biztosítják a túlterhelésből vagy rövidzárlatból eredő túláram elleni védelmet.
A biztosító-szakaszoló névleges árama 100 A, névleges feszültsége 690 V.
Hárompólusú kialakítás
A három kapcsolt pólus többfázisú áramkörök megszakítását és leválasztását teszi lehetővé. A készülék egyidejű nullavezető-kapcsolási funkcióval nem rendelkezik.
Nem jelző kivitel
Az RM kivitel kioldószeg nélküli hengeres biztosítóbetétekhez készült. Optikai hibajelzőt és biztosítóolvadás-jelzőt nem tartalmaz.
DIN-sínes szerelés
A biztosító-szakaszoló DIN-sínre rögzíthető. Beépítési mélysége 49,5 mm, védettségi besorolása IP2X.
Reteszelhető kialakítás
A készülék reteszelhető. A reteszelési lehetőség a biztosító-szakaszoló kezelési állapotának rögzítésére használható.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Socomec |
| Termékcsalád | RM |
| Gyártói típusjelölés | RM100 22X58 3P |
| Gyártói cikkszám | 57035003 |
| Terméktípus | Moduláris biztosító-szakaszoló |
| Készülékméret | RM/RMS 100 |
| Biztosítóbetét mérete | 22 × 58 mm |
| Pólusok száma | 3 |
| Névleges áram | 100 A |
| Névleges feszültség | 690 V |
| Nullavezető egyidejű kapcsolása | Nem |
| Biztosítóolvadás-jelző | Nincs |
| Optikai hibajelzés | Nincs |
| Reteszelhető | Igen |
| Szerelési mód | DIN-sín |
| Modulszélesség | 1 modul |
| Beépítési mélység | 49,5 mm |
| Védettség | IP2X |
| Szabványmegfelelőség | IEC, UL |
| Szabványok | IEC 60269-1, IEC 60269-2, IEC 60269-2-1, NF EN 60269-1, NF C 63-210, NF C 63-211, VDE 0636-10, DIN 43620 |
| Tanúsítási azonosítók | CSA 265615, UL E307648 |
| Származási ország | Spanyolország |
| EAN/GTIN | 3596032687083 |
Méret-, tömeg- és csomagolási adatok
| Tulajdonság | Érték |
|---|---|
| Magasság | 126,5 mm |
| Szélesség | 143 mm |
| Mélység | 76,5 mm |
| Teljes méret | 143 × 126,5 × 76,5 mm |
| Tömeg | 0,47 kg |
| Csomagolás hosszúsága | 234 mm |
| Csomagolás szélessége | 135 mm |
| Csomagolás mélysége | 86 mm |
| Csomagolási méret | 234 × 135 × 86 mm |
| Csomagolási egység tömege | 0,47 kg |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell a hárompólusú kialakítást, a 22 × 58 mm-es biztosítóbetét-méretet, a 100 A névleges áramot és a 690 V névleges feszültséget.
A készülék nem rendelkezik optikai hibajelzővel vagy biztosítóolvadás-jelzővel. Ha a biztosítóbetét állapotának helyi jelzése szükséges, megfelelő jelzőfunkcióval rendelkező változatot kell választani.
A biztosító-szakaszolóhoz alkalmazott biztosítóbetéteket a védett áramkör névleges adataihoz, terhelési jellemzőihez és szükséges megszakítóképességéhez kell igazítani.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen biztosítóbetétekhez használható?
22 × 58 mm méretű hengeres biztosítóbetétekhez használható.
Hány pólusú a biztosító-szakaszoló?
Hárompólusú kialakítású.
Mekkora a névleges árama?
A névleges árama 100 A.
Mekkora a névleges feszültsége?
A névleges feszültsége 690 V.
Kapcsolja a nullavezetőt?
Nem, egyidejű nullavezető-kapcsolási funkcióval nem rendelkezik.
Rendelkezik optikai hibajelzéssel?
Nem, ez a változat nem rendelkezik optikai hibajelzővel.
Rendelkezik biztosítóolvadás-jelzővel?
Nem, biztosítóolvadás-jelzőt nem tartalmaz.
Milyen módon szerelhető?
DIN-sínre szerelhető.
Reteszelhető a készülék?
Igen, a biztosító-szakaszoló reteszelhető kialakítású.
Milyen védettséggel rendelkezik?
A készülék védettsége IP2X.
Mekkora a beépítési mélysége?
A beépítési mélység 49,5 mm.
Mekkora a készülék tömege?
A tömege 0,47 kg.
Mekkora a csomagolás mérete?
A csomagolási egység mérete 234 × 135 × 86 mm.
