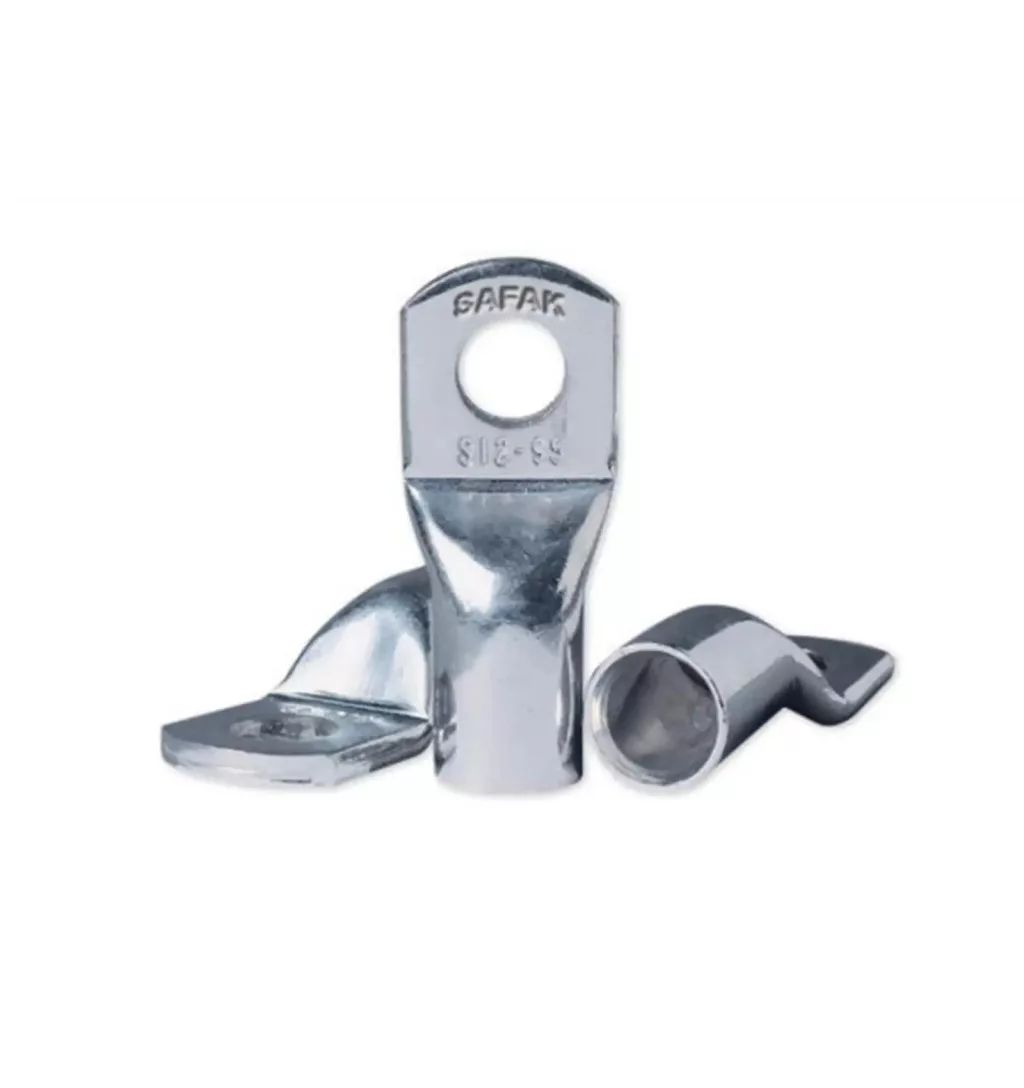

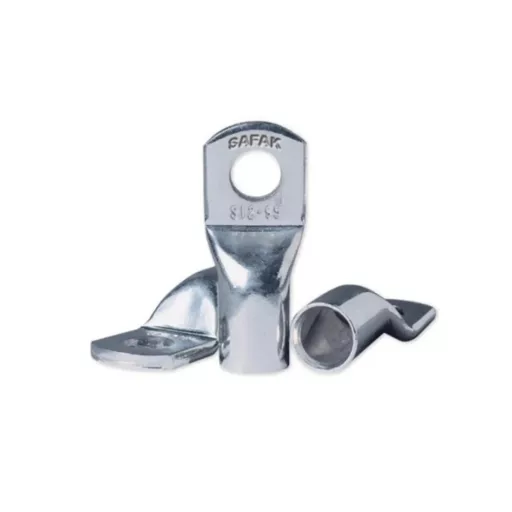

Safak 900018 50x10 SKP réz ónozott kábelsaru
nettó 229 Ft
Safak 900018 50x10 SKP réz ónozott kábelsaru
Az 50 mm² keresztmetszetű sodrott vezetékek csavaros csatlakozási ponthoz történő bekötésére használható gyűrűs saru. Préseléssel rögzíthető a vezetékre, 10 mm átmérőjű furata M10 csavar fogadására alkalmas.
Gyors termékösszefoglaló
Elektrolitikus rézből készült, ónozott felületű csatlakozóelem kapcsolószekrények, elosztóberendezések, gyűjtősínek, főmegszakítók, transzformátorkivezetések és földelési pontok csavaros bekötéséhez. Szakszerűen megválasztott présszerszámmal rögzíthető a kábelre.
Fő előnyök
- 50 mm² keresztmetszetű sodrott vezetékhez
- 10 mm átmérőjű csavarlyuk
- M10 csavaros csatlakozási ponthoz
- Gyűrűs sarukialakítás
- Elektrolitikus réz alapanyag
- Ónozott felületkezelés
- Préseléssel rögzíthető
- Gyűjtősínes és elosztóberendezési csatlakozásokhoz
- Transzformátorkivezetésekhez és földelési pontokhoz is alkalmazható
Ideális választás, ha…
- 50 mm² keresztmetszetű sodrott vezetékhez keresel kábelsarut;
- M10 csavarral rögzíthető gyűrűs csatlakozásra van szükséged;
- préselhető réz kábelsarut szeretnél használni;
- ónozott felületű csatlakozóelemet keresel;
- gyűjtősínhez, megszakítóhoz vagy transzformátorkivezetéshez csatlakoztatnál vezetéket;
- földelési pont M10 csavaros bekötését alakítod ki.
Ajánlott felhasználás
Kapcsolószekrényekben gyűjtősínek, főmegszakítók és nagy mágneskapcsolók bekötéséhez használható. Alkalmazható elosztóberendezések nagy méretű csavaros kapcsainál, transzformátorok kisfeszültségű kivezetéseinél és M10 csavarral kialakított földelési pontoknál.
A kiválasztás előtt ellenőrizni kell a vezeték 50 mm²-es névleges keresztmetszetét, a csatlakozási pont M10 csavarméretét, valamint a préseléshez szükséges szerszám és présszerszámbetét megfelelőségét.
Részletes termékleírás
A gyűrűs kábelsaru 50 mm² keresztmetszetű sodrott vezeték szálainak összefogására és csavaros csatlakozási ponthoz történő bekötésére szolgál. A vezetékre préseléssel rögzíthető.
A csatlakozófurat belső átmérője 10 mm, így M10 csavarral rendelkező csatlakozási pontokhoz használható. A gyűrűs kialakítás a csavaros rögzítési pont körül zárt csatlakozást biztosít.
A saru magas vezetőképességű elektrolitikus rézből készül. Felülete ónozott, ami védi a rézfelületet az oxidációval és korrózióval szemben.
A megfelelő kötéstechnika érdekében a sarut az 50 mm²-es vezetékhez való présszerszámmal és megfelelő présbetéttel kell rögzíteni. A csatlakozás kialakítása előtt a vezeték keresztmetszetét, a furatméretet és a csavaros csatlakozási pont méretét egyaránt ellenőrizni kell.
Műszaki adatok
| Műszaki jellemző | Érték |
|---|---|
| Termékazonosító | 900018 |
| Terméktípus | Préselhető gyűrűs kábelsaru |
| Kábel névleges keresztmetszete | 50 mm² |
| Csavarlyuk átmérője | 10 mm |
| Csavarméret | M10 |
| Anyag | Elektrolitikus réz, E-Cu |
| Felületkezelés | Ónozott |
| Rögzítési mód | Préselés |
| Kialakítás | SKP gyűrűs csatlakozó |
Kompatibilitás és kiválasztási javaslat
| Ellenőrizendő jellemző | Követelmény |
|---|---|
| Vezeték típusa | Sodrott vezeték |
| Vezeték keresztmetszete | 50 mm² |
| Csatlakozási pont | M10 csavar |
| Szükséges szerelési mód | Megfelelő szerszámmal végzett préselés |
A saru akkor megfelelő, ha a vezeték névleges keresztmetszete 50 mm², a csatlakozási pont pedig M10 csavarral rendelkezik. A préseléshez a vezeték és a saru méretéhez illeszkedő szerszámot és présbetétet kell választani.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Mekkora vezetékhez használható?
50 mm² névleges keresztmetszetű sodrott vezetékhez használható.
Mekkora a csavarlyuk átmérője?
A csavarlyuk átmérője 10 mm.
Milyen csavarhoz használható?
M10 csavarral rendelkező csatlakozási ponthoz használható.
Milyen anyagból készül?
Magas vezetőképességű elektrolitikus rézből, vagyis E-Cu anyagból készül.
Milyen felületkezeléssel rendelkezik?
A réz saru felülete ónozott.
Hogyan rögzíthető a vezetékre?
Megfelelő présszerszámmal és az 50 mm²-es mérethez illeszkedő présbetéttel rögzíthető.
Hol használható?
Gyűjtősínek, főmegszakítók, nagy mágneskapcsolók, elosztóberendezések, transzformátorkivezetések és M10 csavaros földelési pontok bekötéséhez használható.
Mit kell ellenőrizni a kiválasztás előtt?
Ellenőrizni kell az 50 mm²-es vezeték-keresztmetszetet, a 10 mm-es furatot, az M10 csatlakozási pontot és a megfelelő préselési feltételeket.
