Schneider WDE000511 CEDAR PLUS Egypólusú nyomó IP44 fehér 101N
nettó 1 982 Ft

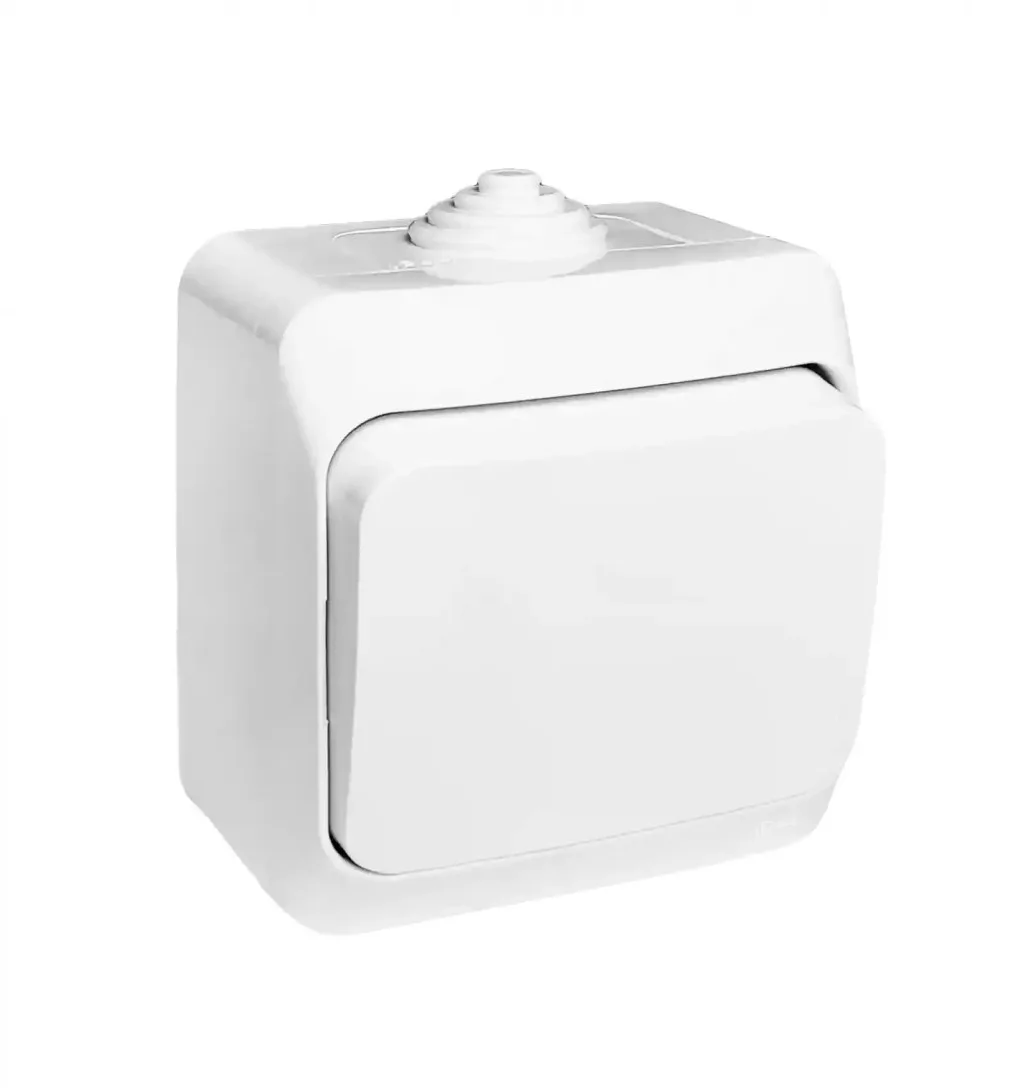

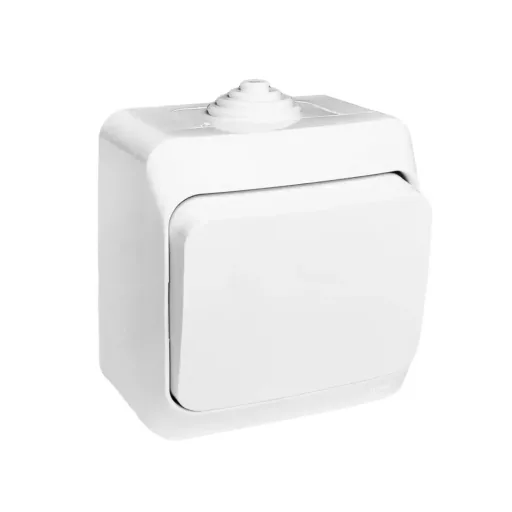

Schneider WDE000511 CEDAR PLUS Egypólusú nyomó IP44 fehér 101N
Falon kívül szerelhető, egypólusú nyomógomb komplett kivitelben. A fehér, fényes felületű szerelvény 16 A névleges áramhoz és 250 V AC üzemi feszültséghez használható, védettségi fokozata IP44.
Gyors termékösszefoglaló
A Cedar Plus termékcsaládba tartozó nyomógomb jelzőfény és jelölés nélkül készül. Rugós kiemelőkaros kapcsai merev és rugalmas vezetékek csatlakoztatását egyaránt lehetővé teszik, kapcsonként legfeljebb két darab 2,5 mm²-es vezetékkel.
Fő előnyök
- Egypólusú nyomófunkció
- Falon kívüli szerelési mód
- Komplett termékként kerül kialakításra
- 16 A névleges áram 250 V AC feszültségen
- IP44 védettségi fokozat
- Merev és rugalmas vezetékekhez is használható
- Kiemelőkaros kapocskialakítás
- Fehér, fényes felület
- CE terméktanúsítvány
Ideális választás, ha…
- falon kívül szerelhető nyomógombot keresel;
- egypólusú nyomófunkcióra van szükséged;
- fehér színű Cedar Plus szerelvényt választanál;
- IP44 védettségű készüléket szeretnél használni;
- merev vagy rugalmas vezetékeket csatlakoztatnál.
Ajánlott felhasználás
Olyan falon kívüli villamos szerelésekhez használható, ahol egypólusú, pillanatnyi nyomófunkció szükséges. Az alkalmazási hely kiválasztásakor figyelembe kell venni a 16 A névleges áramot, a 250 V AC üzemi feszültséget és az IP44 védettségi fokozatot.
Részletes termékleírás
A Cedar Plus sorozatba tartozó készülék komplett, falon kívüli szerelvény. Fehér színű fedlappal, fényes felülettel, jelölés és jelzőfény nélkül készül. Látható részeinek anyaga PA 6 GF20 FR poliamid.
A kiemelőkaros kapcsok merev és rugalmas vezetékek fogadására egyaránt alkalmasak. A kapacitás két darab 2,5 mm² keresztmetszetű vezeték, az előírt csupaszítási hossz 11 mm. A készülék mérete 66 × 79 × 48 mm, nettó tömege 0,095 kg.
Összefoglaló specifikáció
| Tulajdonság | Érték |
|---|---|
| Márka | Schneider Electric |
| Termékcsalád | Cedar Plus |
| Terméktípus | Nyomógomb |
| Funkció | Egypólusú nyomó |
| Szerelési mód | Falon kívüli |
| Névleges áram és feszültség | 16 A, 250 V AC |
| Védettség | IP44 |
| Szín | Fehér |
Műszaki adatok
| Műszaki adat | Érték |
|---|---|
| Cikkszám | WDE000511 |
| Típusjelölés | 101N |
| Szállítási forma | Komplett termék |
| Fényjelzés | Jelzőfény nélkül |
| Jelölés | Jelölés nélkül |
| Teljesítménytartomány | 3680 W |
| Kapocs típusa | Kiemelőkaros |
| Kapocskapacitás | 2 vezeték, egyenként 2,5 mm² |
| Vezetékkialakítás | Merev vagy rugalmas |
| Vezeték csupaszítási hossza | 11 mm |
| Látható részek anyaga | PA 6 GF20 FR poliamid |
| Felületkezelés | Fényes |
| Magasság | 79 mm |
| Szélesség | 66 mm |
| Mélység | 48 mm |
| Nettó tömeg | 0,095 kg |
| Terméktanúsítvány | CE |
Kompatibilitás és szerelési javaslat
A készülék falon kívüli szerelésre készült. Merev és rugalmas vezetékekkel egyaránt beköthető; a kapcsok két darab, egyenként 2,5 mm² keresztmetszetű vezeték fogadására alkalmasak. A vezetékek előírt csupaszítási hossza 11 mm.
A kiválasztás és bekötés előtt ellenőrizni kell az egypólusú nyomófunkció megfelelőségét, a 16 A névleges áramot, a 250 V AC feszültséget, a csatlakoztatandó vezetékek keresztmetszetét és az alkalmazási helyhez szükséges védettséget.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen kapcsolási funkcióval rendelkezik?
Egypólusú nyomófunkcióval rendelkezik.
Falon kívül szerelhető?
Igen, falon kívüli szerelésre készült.
Mekkora a névleges árama és feszültsége?
Névleges árama 16 A, névleges feszültsége 250 V AC.
Rendelkezik jelzőfénnyel?
Nem, jelzőfény nélküli kivitel.
Milyen vezeték csatlakoztatható hozzá?
Merev és rugalmas vezeték egyaránt csatlakoztatható. A kapocskapacitás két darab, egyenként 2,5 mm² keresztmetszetű vezeték.
Mekkora vezetékhosszt kell lecsupaszítani?
A megadott csupaszítási hossz 11 mm.
Mekkora a védettsége?
IP44 védettségi fokozattal rendelkezik.
