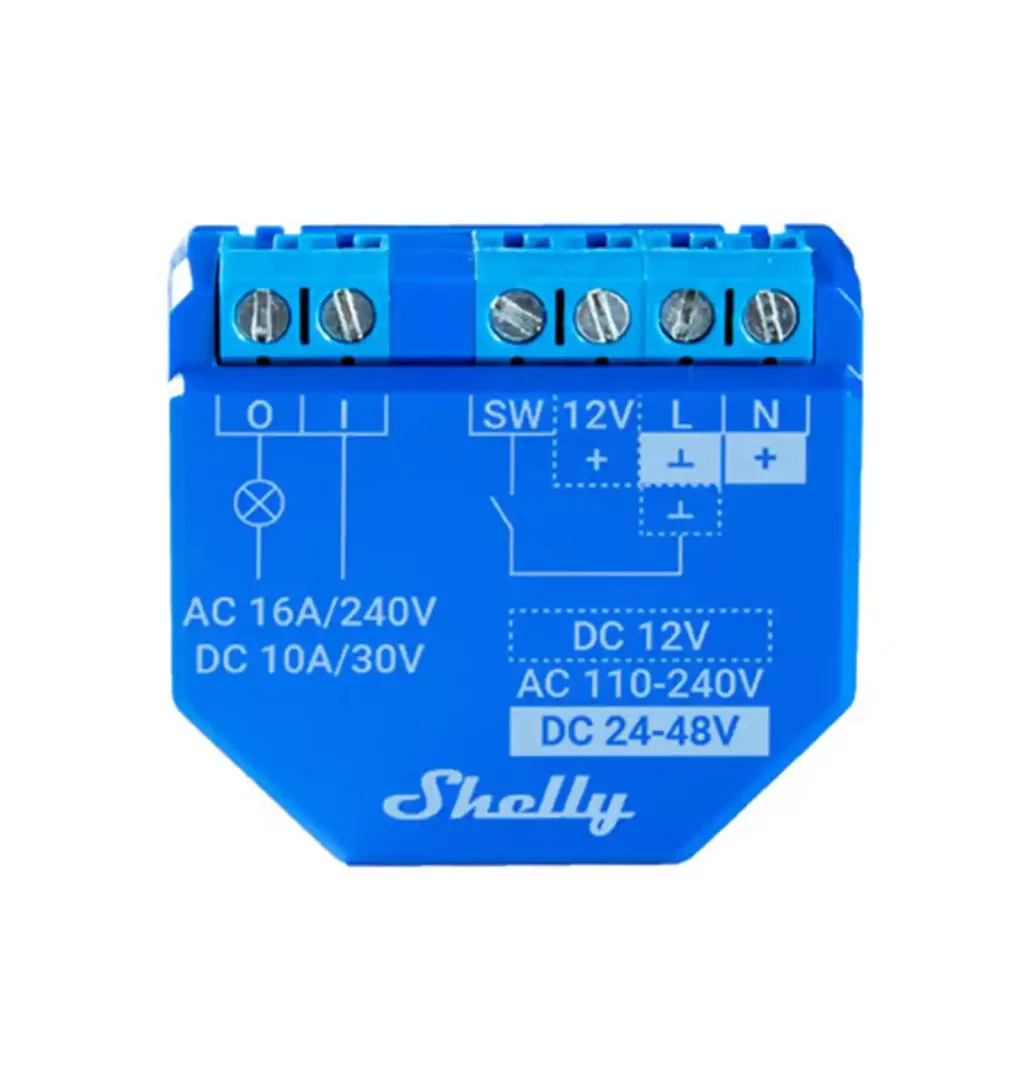

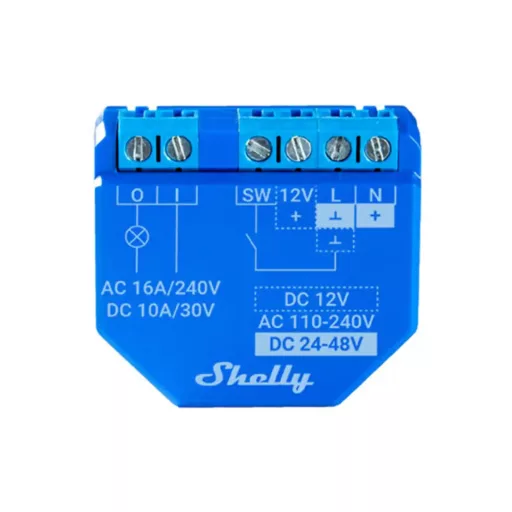

Shelly PLUS 1 Wifi + Bluetooth 1 áramkörös okosrelé
Kompakt, egycsatornás intelligens kapcsolómodul potenciálmentes reléérintkezővel. Wi-Fi- és Bluetooth-kapcsolattal, beépített webes kezelőfelülettel, helyi hálózati működéssel és felhőalapú távoli vezérlési lehetőséggel rendelkezik.
Főbb jellemzők
A kis méretű modul szabványos süllyesztett szerelvénydobozban, kapcsolók, csatlakozóaljzatok vagy más villamos szerelvények mögött is elhelyezhető. Egy külső kapcsoló- vagy nyomógombbemenettel, valamint egy potenciálmentes relékimenettel rendelkezik.
- Egy áramkör vezérlésére alkalmas
- Potenciálmentes reléérintkező
- Wi-Fi- és Bluetooth-kapcsolat
- Helyi Wi-Fi-hálózaton önállóan is működtethető
- Felhőalapú távoli vezérlés lehetősége
- Beépített webes kezelőfelület
- Külső kapcsoló vagy nyomógomb csatlakoztatásához kialakított SW bemenet
- 110–240 V AC tápellátás
- 24–48 V DC tápellátás
- Stabilizált 12 V DC tápellátás
- Legfeljebb 16 A kapcsolási áram AC-terhelésnél
- Legfeljebb 10 A kapcsolási áram DC-terhelésnél
- 240 V legnagyobb AC kapcsolási feszültség
- 30 V legnagyobb DC kapcsolási feszültség
- Túlmelegedés elleni védelem
- Belső hőmérséklet-érzékelő
- Alexa-integráció
- Google-integráció
- Samsung SmartThings-integráció
- MQTT-támogatás
- Beépített szkriptelési lehetőség
- Időzítések és webhookok támogatása
Potenciálmentes reléérintkező
A relé I bemenete és O kimenete potenciálmentes kapcsolóérintkezőt alkot. A kapcsolt áramkör ezért villamosan elkülönülhet a modul saját tápellátásától, amennyiben a bekötést ennek megfelelően alakítják ki.
A relé legnagyobb kapcsolási feszültsége váltakozó áramnál 240 V, egyenáramnál 30 V. A legnagyobb kapcsolási áram AC-terhelés esetén 16 A, DC-terhelés esetén 10 A.
Wi-Fi- és Bluetooth-kapcsolat
A vezeték nélküli hálózati kapcsolatot 2,4 GHz-es Wi-Fi biztosítja, az alkalmazott protokoll IEEE 802.11 b/g/n. A megadott Wi-Fi-hatótávolság beltérben legfeljebb 30 m, kültérben legfeljebb 50 m, amelyet a helyi körülmények befolyásolhatnak.
A Bluetooth 4.2 kapcsolat megadott hatótávolsága beltérben legfeljebb 10 m, kültérben legfeljebb 30 m. A Bluetooth-kapcsolat az eszköz üzembe helyezését és vezeték nélküli elérését támogatja.
Helyi és távoli vezérlés
A modul önállóan, helyi Wi-Fi-hálózaton is működhet. A beépített webes kezelőfelületen keresztül ellenőrizhető és vezérelhető, valamint a beállításai is módosíthatók.
Internetkapcsolattal és megfelelő felhőszolgáltatással távolról is elérhető. Google-, Amazon Alexa- és Samsung SmartThings-rendszerrel integrálható.
Többféle tápellátás
A modul 110–240 V AC, 24–48 V DC vagy stabilizált 12 V DC tápfeszültségről működtethető. A tápellátás bekötését mindig a választott feszültségnek megfelelő kapcsokon és kapcsolási rajz szerint kell kialakítani.
A készülék saját teljesítményfelvétele 1,2 W alatti. A csavaros kapcsokba 0,5–1,5 mm² keresztmetszetű vezeték csatlakoztatható, a szükséges csupaszítási hossz 5–6 mm.
Támogatott terheléstípusok
A relékimenet ellenállásos, kapacitív és megfelelő kapcsolási feltételek mellett induktív terhelések vezérlésére használható. Ellenállásos terhelés lehet például izzólámpa vagy fűtőberendezés, kapacitív terhelés pedig kondenzátortelep, elektronikus berendezés vagy motorindító kondenzátor.
LED-meghajtók, transzformátorok, ventilátorok, hűtőberendezések és légkondicionáló berendezések induktív terhelésnek minősülnek. Ezeknél RC zavarszűrő alkalmazása szükséges.
Automatizálási lehetőségek
A készülék legfeljebb 20 időzítést és 20 webhookot támogat, webhookonként legfeljebb öt URL-lel. MQTT-kommunikációt és beépített szkriptelést is biztosít, CoAP-támogatással azonban nem rendelkezik.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Shelly |
| Modell | SNSW-001X16EU |
| Terméktípus | Egycsatornás intelligens kapcsolómodul |
| Kapcsolt áramkörök száma | 1 |
| Relékimenet | Potenciálmentes érintkező |
| Külső vezérlőbemenet | 1 db kapcsoló- vagy nyomógombbemenet |
| AC tápellátás | 110–240 V AC |
| DC tápellátás | 24–48 V DC vagy stabilizált 12 V DC ±10% |
| Saját teljesítményfelvétel | Kevesebb mint 1,2 W |
| Legnagyobb AC kapcsolási feszültség | 240 V AC |
| Legnagyobb DC kapcsolási feszültség | 30 V DC |
| Legnagyobb AC kapcsolási áram | 16 A |
| Legnagyobb DC kapcsolási áram | 10 A |
| Túlmelegedés elleni védelem | Igen |
| Belső hőmérséklet-érzékelő | Igen |
Vezeték nélküli és szoftveres adatok
| Tulajdonság | Érték |
|---|---|
| Wi-Fi-protokoll | IEEE 802.11 b/g/n |
| Rádiófrekvenciás tartomány | 2400–2495 MHz |
| Legnagyobb rádiófrekvenciás teljesítmény | Kevesebb mint 20 dBm |
| Wi-Fi-hatótávolság | Legfeljebb 30 m beltérben, 50 m kültérben |
| Bluetooth-verzió | 4.2 |
| Bluetooth-hatótávolság | Legfeljebb 10 m beltérben, 30 m kültérben |
| Processzor | ESP32-U4WDH |
| Flashmemória | 4 MB |
| Időzítések száma | 20 |
| Webhookok száma | 20, webhookonként legfeljebb 5 URL-lel |
| Szkriptelés | Igen |
| MQTT | Igen |
| CoAP | Nem |
| Támogatott integrációk | Google, Amazon Alexa, Samsung SmartThings |

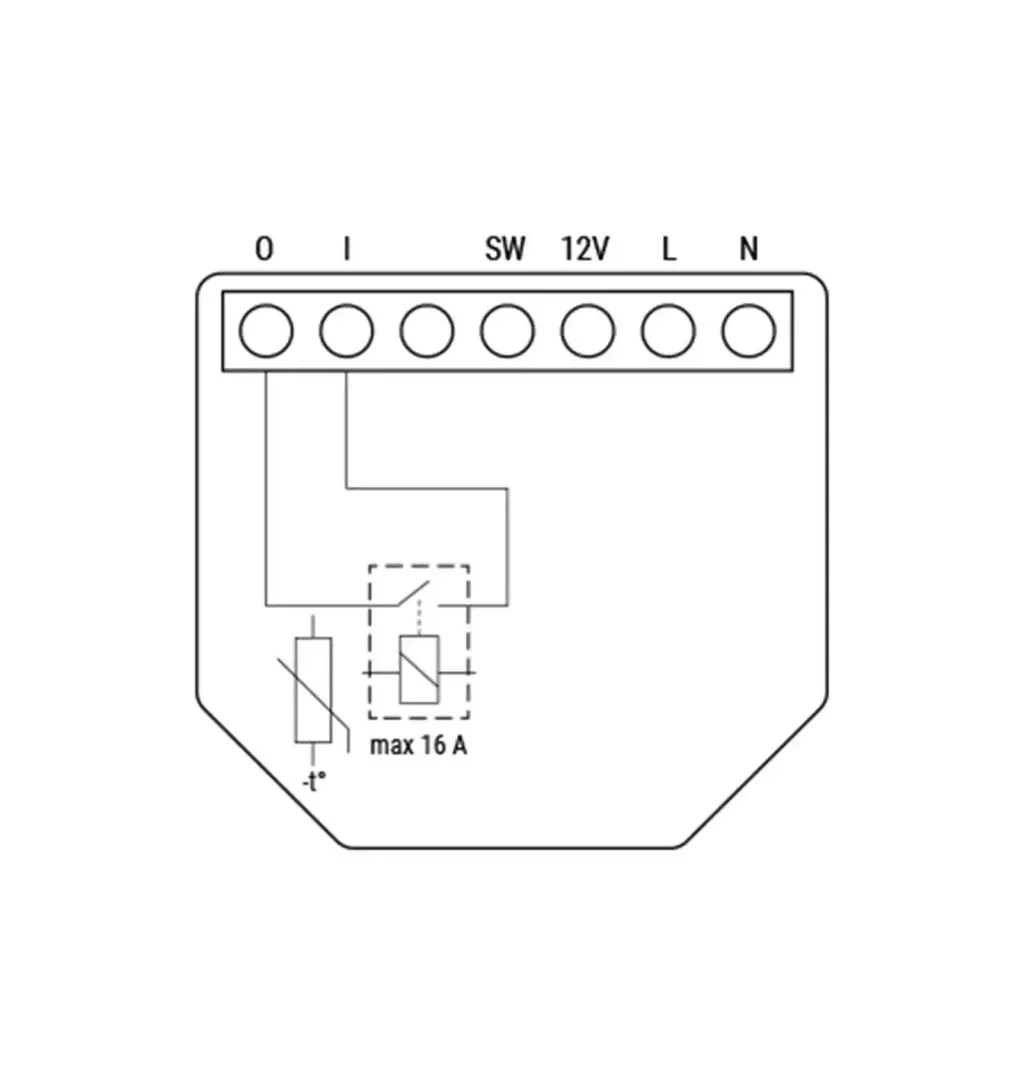

Csatlakozási adatok
| Kapocs vagy jellemző | Funkció vagy érték |
|---|---|
| I | Kapcsolt áramkör bemenete |
| O | Kapcsolt áramkör kimenete |
| SW | Külső kapcsoló vagy nyomógomb bemenete |
| L | Fázisvezető 110–240 V AC tápellátásnál |
| N | Nullavezető 110–240 V AC tápellátásnál |
| +12V | 12 V DC pozitív tápkapocs |
| + | 24–48 V DC pozitív tápcsatlakozás |
| Vezeték keresztmetszete | 0,5–1,5 mm² |
| Vezeték csupaszítási hossza | 5–6 mm |
| Kapcsok legnagyobb meghúzási nyomatéka | 0,4 Nm |

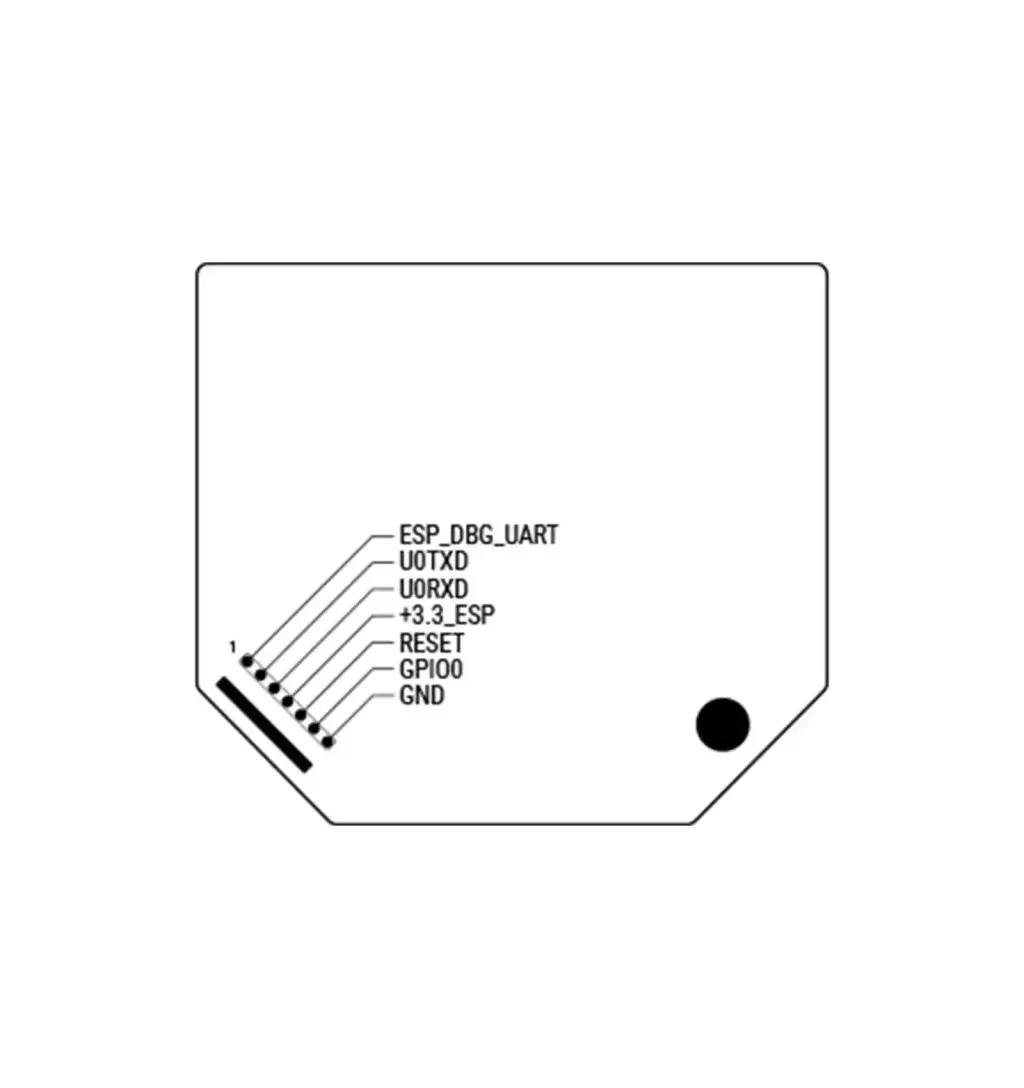

| Bővítőcsatlakozás | Shelly saját soros interfész |
Méret- és környezeti adatok
| Tulajdonság | Érték |
|---|---|
| Magasság | 37 mm |
| Szélesség | 42 mm |
| Mélység | 16 mm |
| Teljes méret | 37 × 42 × 16 mm, ±0,5 mm |
| Tömeg | 26 g |
| Burkolat anyaga | Műanyag |
| Szín | Kék |
| Üzemi hőmérséklet | −20 és +40 °C között |
| Relatív páratartalom | 30–70% |
| Legnagyobb telepítési magasság | 2000 m |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell a tápfeszültséget, a kapcsolandó áramkör AC- vagy DC-feszültségét, a terhelés áramfelvételét és a terhelés jellegét. Az AC-terhelés nem haladhatja meg a 240 V kapcsolási feszültséget és a 16 A kapcsolási áramot, a DC-terhelés pedig a 30 V kapcsolási feszültséget és a 10 A kapcsolási áramot.
Induktív terhelések, például LED-meghajtók, transzformátorok, ventilátorok, hűtőberendezések és légkondicionálók kapcsolásakor RC zavarszűrőt kell alkalmazni.
A potenciálmentes reléérintkező lehetővé teszi, hogy a kapcsolt áramkör feszültsége eltérjen a modul tápfeszültségétől, de mindkét áramkörnek a megadott villamos határértékeken belül kell maradnia.
A Shelly saját bővítőinterfészén a készülék bekapcsolt állapotában veszélyes feszültség lehet jelen. A bekötést és a szerelést kizárólag feszültségmentes állapotban szabad elvégezni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Hány áramkör vezérlésére alkalmas?
Egy relékimenettel rendelkezik, ezért egy áramkör kapcsolására használható.
Potenciálmentes a relékimenete?
Igen, az I és O kapcsok potenciálmentes reléérintkezőt alkotnak.
Milyen tápfeszültségről működtethető?
110–240 V AC, 24–48 V DC vagy stabilizált 12 V DC ±10% tápfeszültségről működtethető.
Mekkora terhelést kapcsolhat?
Váltakozó áramnál a legnagyobb kapcsolási feszültség 240 V, a legnagyobb kapcsolási áram 16 A. Egyenáramnál a felső határ 30 V és 10 A.
Wi-Fi nélkül is működhet?
Helyi Wi-Fi-hálózaton felhőkapcsolat nélkül is használható, és beépített webes kezelőfelülettel rendelkezik.
Milyen Wi-Fi-hálózatot támogat?
A készülék 2,4 GHz-es, IEEE 802.11 b/g/n szabványú Wi-Fi-hálózatot támogat.
Rendelkezik Bluetooth-kapcsolattal?
Igen, Bluetooth 4.2 kapcsolatot támogat.
Külső kapcsolóval is vezérelhető?
Igen, az SW kapocshoz külső kapcsoló vagy nyomógomb csatlakoztatható.
Használható LED-meghajtó kapcsolására?
Induktív terhelések, köztük LED-meghajtók kapcsolásakor RC zavarszűrőt kell alkalmazni, és be kell tartani a relékimenet villamos határértékeit.
Támogatja az MQTT-kommunikációt?
Igen, MQTT-támogatással és beépített szkriptelési lehetőséggel rendelkezik.
Mekkora helyet igényel?
Mérete 37 × 42 × 16 mm, tömege 26 g.
