Socomec 22001000 Kapcsolható 4 pólusú SIRCO M és OVER m-hez 16A
nettó 993 Ft

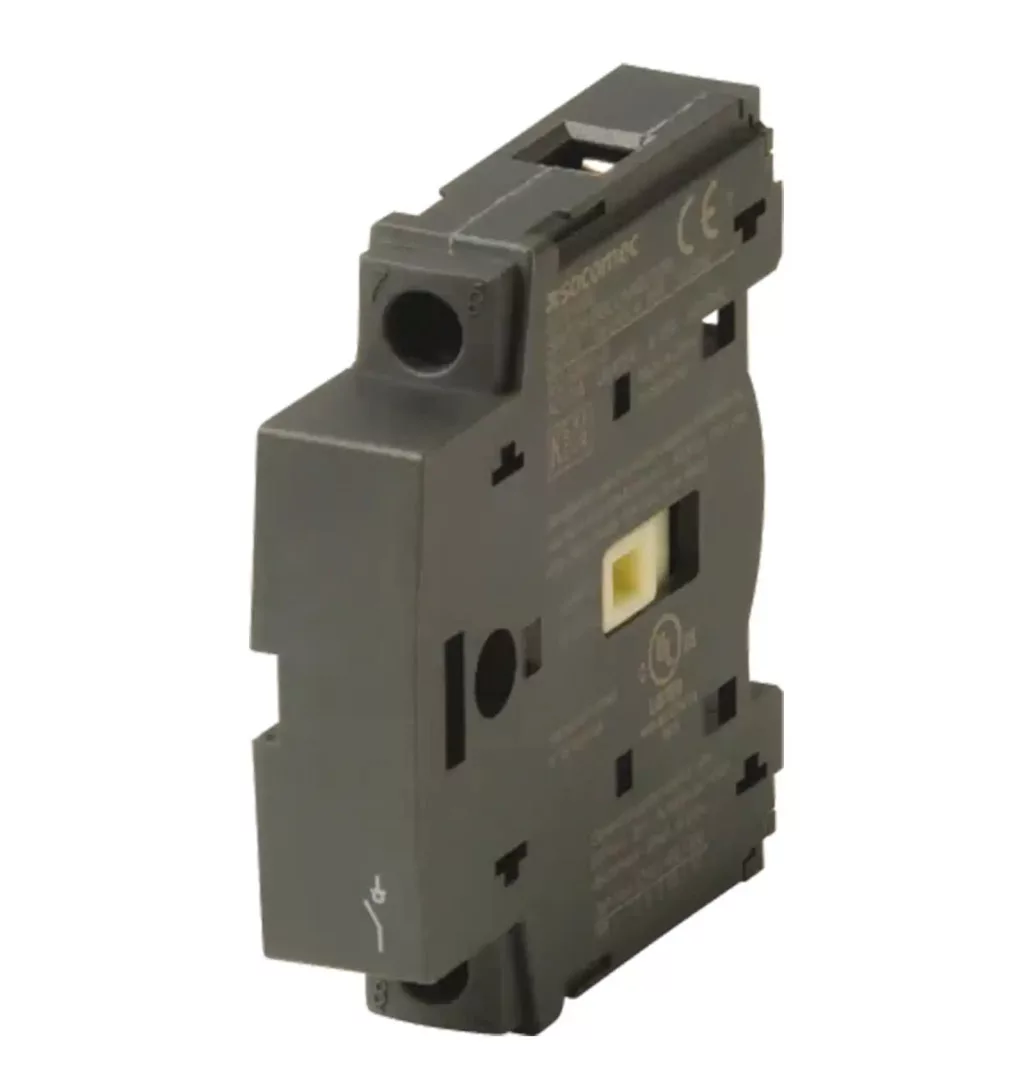

Socomec 22001000 kapcsolható 4. pólus SIRCO M és ATyS M készülékekhez, 16 A
Kapcsolható kiegészítő pólus kompatibilis, M1 készülékméretű kapcsolók bővítéséhez. Egyetlen kapcsolt teljesítménypólust tartalmaz, névleges árama 16 A.
Főbb jellemzők
A kiegészítő modul egy további kapcsolható pólussal egészíti ki a megfelelő kapcsolókészüléket. Használatával egy 3 pólusú terheléskapcsoló 4 pólusúvá, egy 6 pólusú terheléskapcsoló 8 pólusúvá, illetve egy 3 pólusú átkapcsoló 4 pólusúvá alakítható.
- Kapcsolható kiegészítő teljesítménypólus
- Egy további pólust biztosít
- 16 A névleges áram
- M1 készülékmérethez
- Kompatibilis SIRCO M készülékek bővítéséhez
- 3 pólusú terheléskapcsoló 4 pólusúvá alakításához
- 6 pólusú terheléskapcsoló 8 pólusúvá alakításához
- 3 pólusú átkapcsoló 4 pólusúvá alakításához
- Kiegészítőként használható
- Nem pótalkatrész
- 68 mm magasság
- 15 mm szélesség
- 50 mm mélység
- 70 g tömeg
Kapcsolható negyedik pólus
A modul egy kapcsolható teljesítménypólust ad a kompatibilis készülékhez. Egy 3 pólusú terheléskapcsolóhoz csatlakoztatva 4 pólusú kapcsolási kialakítás hozható létre.
A kiegészítő pólus a kapcsolókészülék többi pólusával együtt működik. Nem fix nullavezetői pólus és nem védővezetői csatlakozó, hanem kapcsolható teljesítménypólus.
Terheléskapcsolók és átkapcsolók bővítéséhez
Egyetlen modul felhasználásával egy 3 pólusú terheléskapcsoló 4 pólusúvá alakítható. Két megfelelő kiegészítő pólussal egy 6 pólusú terheléskapcsoló 8 pólusúvá bővíthető.
A modul egy kompatibilis 3 pólusú átkapcsoló negyedik kapcsolt pólusának kialakításához is használható.
M1 készülékmérethez
A kiegészítő pólus M1 készülékméretű kapcsolókhoz készült. A megfelelő mechanikai és villamos illeszkedés érdekében felszerelés előtt ellenőrizni kell az alapként használt kapcsolókészülék pontos típusát, névleges áramát és készülékméretét.
16 A névleges áram
A kapcsolható teljesítménypólus névleges árama 16 A. A modul csak azonos névleges áramhoz és megfelelő M1 készülékmérethez tartozó kompatibilis kapcsolókészülékkel használható.
Kiegészítő alkatrész
A termék kapcsolókészülékek bővítésére szolgáló kiegészítő, nem önálló kapcsoló és nem pótalkatrész. Rendeltetésszerű működéséhez kompatibilis kapcsolókészülékre kell felszerelni.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Socomec |
| Termékcsalád | SIRCO M |
| Gyártói cikkszám | 22001000 |
| Gyártói típusjelölés | POLE ADDITIONNEL M1 16A |
| Terméktípus | Kapcsolható kiegészítő teljesítménypólus |
| Kiegészítő típusa | Negyedik pólus |
| Pólusok száma | 1 |
| Pólus kialakítása | Kapcsolható teljesítménypólus |
| Névleges áram | 16 A |
| Kompatibilis készülékméret | M1 |
| Kiegészítő | Igen |
| Pótalkatrész | Nem |
| EAN/GTIN | 3596031825554 |
Bővítési lehetőségek
| Kiinduló kialakítás | Bővített kialakítás |
|---|---|
| 3 pólusú terheléskapcsoló | 4 pólusú terheléskapcsoló |
| 6 pólusú terheléskapcsoló | 8 pólusú terheléskapcsoló, két megfelelő kiegészítő pólussal |
| 3 pólusú átkapcsoló | 4 pólusú átkapcsoló |
Méret-, tömeg- és csomagolási adatok
| Tulajdonság | Érték |
|---|---|
| Szélesség | 15 mm |
| Magasság | 68 mm |
| Mélység | 50 mm |
| Teljes méret | 15 × 68 × 50 mm |
| Tömeg | 0,07 kg |
| Csomagolás hosszúsága | 85 mm |
| Csomagolás szélessége | 75 mm |
| Csomagolás mélysége | 30 mm |
| Csomagolási méret | 85 × 75 × 30 mm |
| Csomagolási egység tömege | 0,07 kg |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell az alapként használt kapcsolókészülék pontos típusát, M1 készülékméretét és 16 A névleges áramát. A modul más készülékmérethez vagy eltérő névleges áramhoz tartozó kapcsolóval nem helyettesíthető.
A termék kapcsolható teljesítménypólus. Ha fix nullavezetői pólusra vagy védővezetői csatlakozásra van szükség, az adott feladathoz megfelelő másik modult kell választani.
A kiegészítő önálló kapcsolókészülékként nem használható. A felszerelést a kompatibilis kapcsoló kialakításának és a kapcsolóhoz tartozó szerelési útmutatónak megfelelően kell elvégezni.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Mire használható a kiegészítő pólus?
Kompatibilis kapcsolókészülék egy további kapcsolható teljesítménypólussal történő bővítésére használható.
Mekkora a névleges árama?
A kapcsolható kiegészítő pólus névleges árama 16 A.
Hány pólust tartalmaz?
Egy kapcsolható teljesítménypólust tartalmaz.
Milyen készülékmérethez használható?
M1 készülékméretű, kompatibilis kapcsolókhoz használható.
Egy 3 pólusú terheléskapcsoló 4 pólusúvá alakítható vele?
Igen, kompatibilis 3 pólusú terheléskapcsolóhoz csatlakoztatva 4 pólusú kialakítás hozható létre.
Átkapcsoló bővítésére is használható?
Igen, kompatibilis 3 pólusú átkapcsoló 4 pólusúvá alakításához is használható.
Kapcsolható vagy fix pólusról van szó?
Kapcsolható teljesítménypólusról van szó.
Önálló kapcsolóként használható?
Nem, kizárólag kompatibilis kapcsolókészülék kiegészítőjeként használható.
Pótalkatrésznek minősül?
Nem, a termék bővítő kiegészítő, nem pótalkatrész.
Mekkora a modul mérete?
Szélessége 15 mm, magassága 68 mm, mélysége 50 mm.
Mekkora a csomagolás mérete és tömege?
A csomagolási egység mérete 85 × 75 × 30 mm, tömege 0,07 kg.
