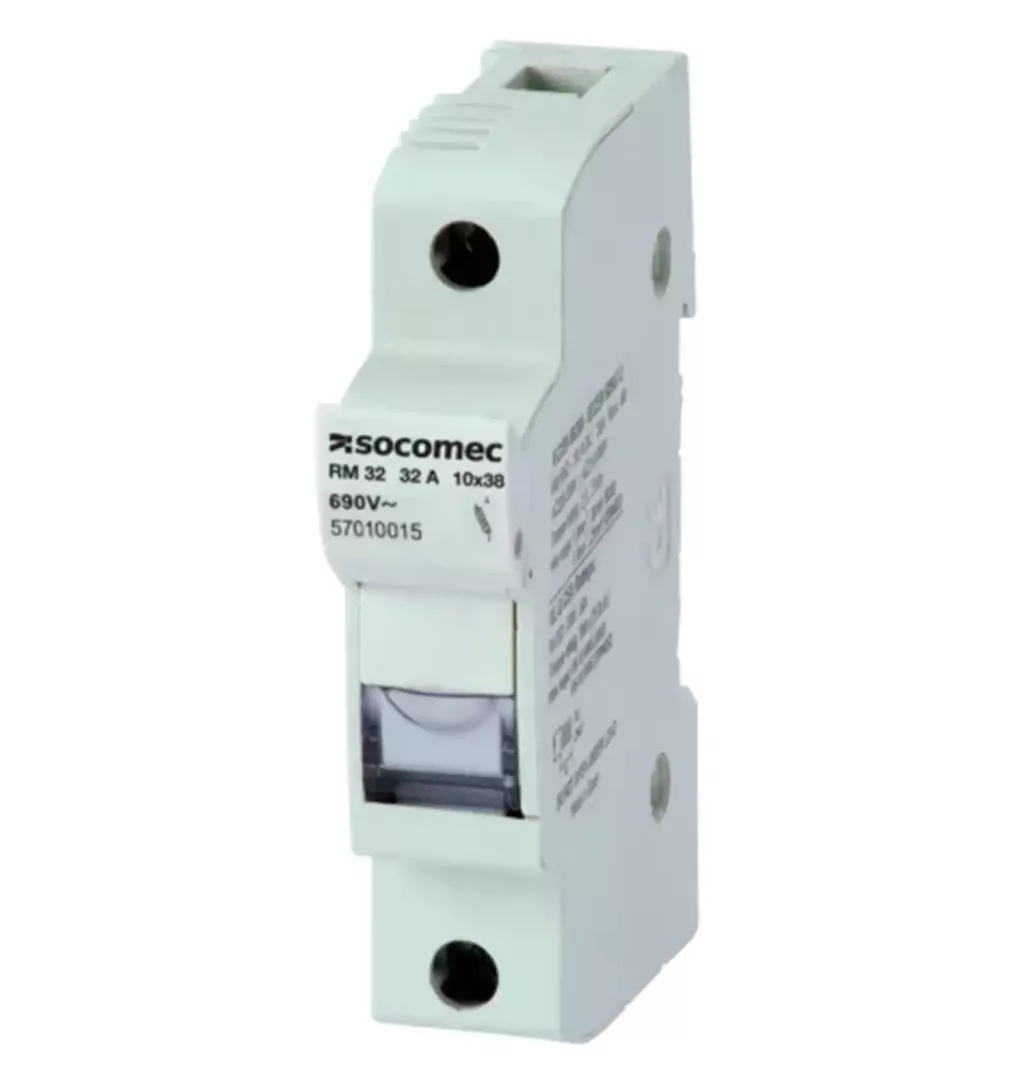

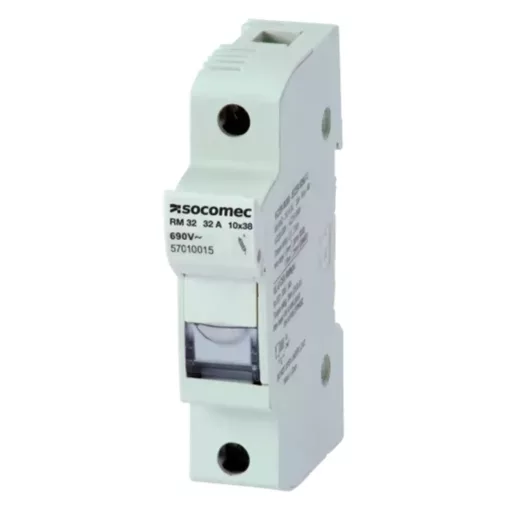

Socomec 57010017 RM 32 10X38 1P+N (2 ModulS) (biztosító) (régi cikkszám: 56010017)
Moduláris biztosítós szakaszoló 10 × 38 mm méretű hengeres biztosítóbetéthez. Az 1P+N póluskialakítású készülék névleges árama 32 A, névleges feszültsége 690 V, szélessége pedig két modul.
Főbb jellemzők
Az RM32 sorozat tagja kisfeszültségű villamos áramkörök biztonságos leválasztására használható. A megfelelően kiválasztott biztosítóbetéttel együtt túlterhelés és rövidzárlat elleni védelem kialakítását teszi lehetővé. A fázisvezetővel együtt a nullavezetőt is kapcsolja.
- Moduláris biztosítós szakaszoló
- 10 × 38 mm-es hengeres biztosítóbetéthez
- 1P+N póluskialakítás
- A nullavezető egyidejű kapcsolása
- 32 A névleges áram
- 690 V névleges feszültség
- Kétmodulos szélesség
- DIN-sínes rögzítés
- 40 mm beépítési mélység
- IP2X védettség
- Reteszelhető kialakítás
- Optikai hibajelzés nélkül
- Kiolvadásjelzés nélkül
- Kiütőszeg nélküli biztosítóbetétekhez
- IEC- és UL-megfelelőség
- Korábbi cikkszám: 56010017
Biztosítós szakaszoló kisfeszültségű áramkörökhöz
A készülék kisfeszültségű villamos áramkörök leválasztásához és biztosítóbetétes védelméhez alkalmazható. Az áramkör túlterhelés és rövidzárlat elleni védelmét a készülékbe helyezett, megfelelően kiválasztott hengeres biztosítóbetét biztosítja.
A biztosítóbetét kiválasztásakor figyelembe kell venni az áramkör névleges feszültségét, terhelési áramát, a vezeték keresztmetszetét és a szükséges megszakítóképességet.
1P+N póluskialakítás
Az 1P+N kialakítás egy fázisvezető és a hozzá tartozó nullavezető egyidejű kapcsolását teszi lehetővé. A készülék két pólussal rendelkezik, amelyek közül az egyik a fázisvezetőhöz, a másik a nullavezetőhöz tartozik.
10 × 38 mm-es biztosítóbetéthez
A biztosítótartó 10 mm átmérőjű és 38 mm hosszúságú hengeres biztosítóbetéthez készült. Kiütőszeg nélküli biztosítóbetétekkel használható, optikai kiolvadásjelző funkcióval nem rendelkezik.
A biztosítóbetét névleges adatai nem haladhatják meg a készülékhez és a védett áramkörhöz megengedett értékeket.
DIN-sínes, kétmodulos kivitel
A készülék szabványos DIN-sínre szerelhető, és két modulhelyet foglal el a villamos elosztóban. Beépítési mélysége 40 mm.
A termék teljes mérete 78 × 70 × 58 mm, tömege 0,11 kg.
Reteszelési lehetőség
A biztosítós szakaszoló reteszelhető kialakítású. A reteszelés lehetővé teszi a kezelési állapot rögzítését kompatibilis reteszelési megoldás alkalmazásával.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Márka | Socomec |
| Termékcsalád | RM |
| Készülékméret | RM32 |
| Gyártói cikkszám | 57010017 |
| Régi cikkszám | 56010017 |
| EAN/GTIN | 3596032686901 |
| Terméktípus | Moduláris biztosítós szakaszoló |
| Biztosítóbetét mérete | 10 × 38 mm |
| Póluskialakítás | 1P+N |
| Pólusok száma | 2 |
| Nullavezető egyidejű kapcsolása | Igen |
| Névleges áram | 32 A |
| Névleges feszültség | 690 V |
| Szerelési mód | DIN-sín |
| Modulszélesség | 2 modul |
| Beépítési mélység | 40 mm |
| Védettség | IP2X |
| Reteszelhető | Igen |
| Optikai hibajelzés | Nincs |
| Biztosító kiolvadásjelző | Nincs |
| Szabványmegfelelőség | IEC és UL |
| Származási ország | Spanyolország |
Méret-, tömeg- és csomagolási adatok
| Tulajdonság | Érték |
|---|---|
| Magasság | 78 mm |
| Szélesség | 70 mm |
| Mélység | 58 mm |
| Termékméret | 78 × 70 × 58 mm |
| Terméktömeg | 0,11 kg |
| Csomagolási egység tömege | 0,12 kg |
| Csomagolás hosszúsága | 65 mm |
| Csomagolás szélessége | 85 mm |
| Csomagolás mélysége | 40 mm |
| Csomagolási méret | 65 × 85 × 40 mm |
Szabványok
| Terület | Megfelelőség |
|---|---|
| IEC | IEC 60269-1, IEC 60269-2 és IEC 60269-2-1 |
| NF | NF EN 60269-1, NF C 63-210 és NF C 63-211 |
| VDE | VDE 0636-10 |
| DIN | DIN 43620 |
| CSA | CSA 265615 |
| UL | UL E307648 |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell az 1P+N póluskialakítást, a 32 A névleges áramot, a 690 V névleges feszültséget, valamint a 10 × 38 mm-es biztosítóbetét-méretet.
A készülék optikai kiolvadásjelzéssel nem rendelkezik, és kiütőszeg nélküli biztosítóbetétekhez készült. Ha a biztosító állapotának helyi vagy távoli jelzésére van szükség, ennek megfelelő biztosítótartó változatot kell választani.
A biztosítóbetétet külön kell kiválasztani a védett áramkör villamos jellemzői szerint. A biztosítóbetét névleges árama nem haladhatja meg a készülék 32 A-es névleges áramát.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen biztosítóbetéthez használható?
10 × 38 mm méretű hengeres biztosítóbetéthez használható.
Mekkora a névleges árama?
A készülék névleges árama 32 A.
Mekkora a névleges feszültsége?
A névleges feszültsége 690 V.
Mit jelent az 1P+N kialakítás?
Egy fázisvezető és a hozzá tartozó nullavezető egyidejű kapcsolását jelenti.
DIN-sínre szerelhető?
Igen, szabványos DIN-sínre szerelhető.
Hány modulhelyet foglal el?
Két modulhelyet foglal el a villamos elosztóban.
Rendelkezik optikai kiolvadásjelzéssel?
Nem, optikai hibajelzéssel és biztosító-kiolvadásjelzéssel nem rendelkezik.
Reteszelhető a biztosítótartó?
Igen, reteszelhető kialakítású.
Tartalmaz biztosítóbetétet?
A megfelelő 10 × 38 mm-es biztosítóbetétet a védett áramkör villamos jellemzői szerint kell kiválasztani.
Mi a régi cikkszáma?
A korábbi cikkszám 56010017.
Mekkora a készülék mérete?
Magassága 78 mm, szélessége 70 mm, mélysége 58 mm.
Mekkora a termék és a csomagolási egység tömege?
A termék tömege 0,11 kg, a csomagolási egység tömege 0,12 kg.
Mekkora a csomagolási mérete?
A csomagolási méret 65 × 85 × 40 mm.
