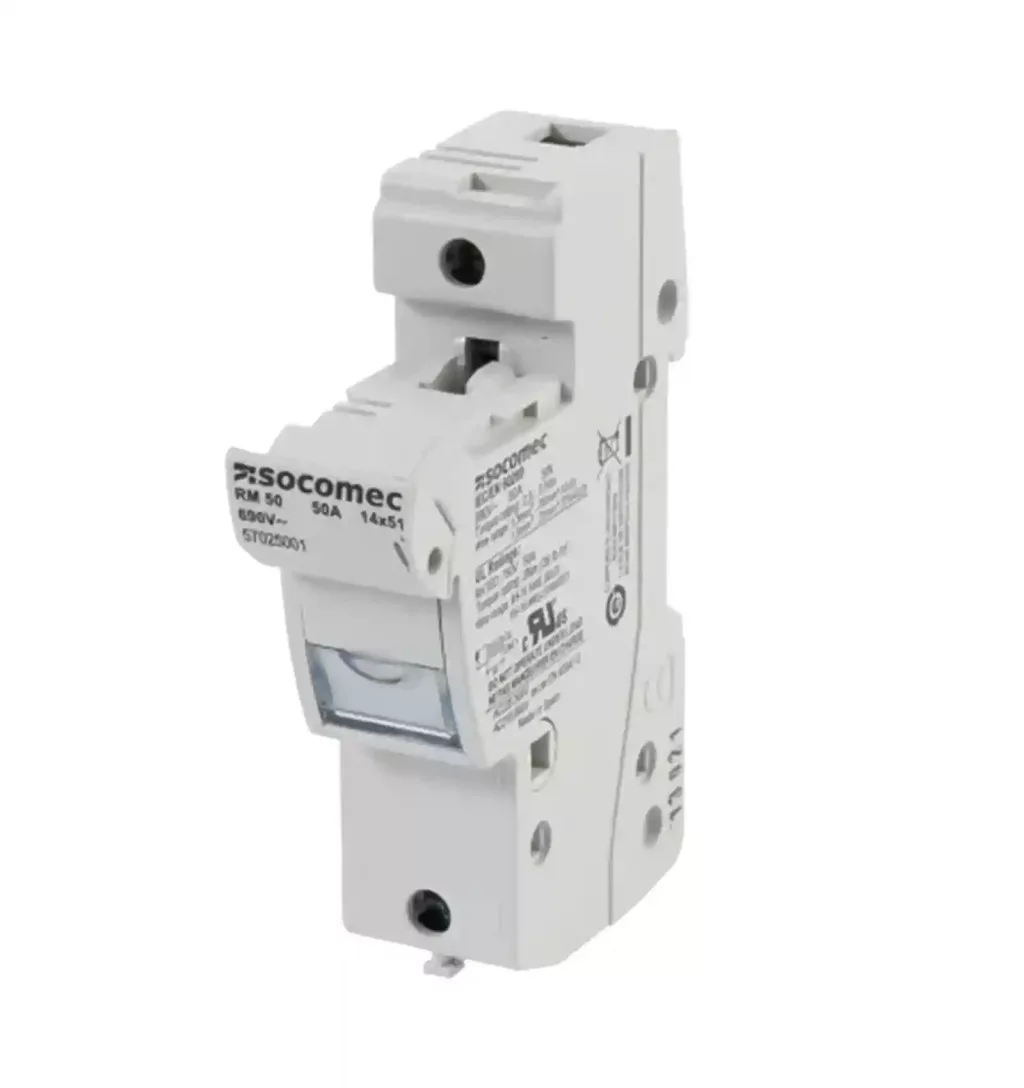

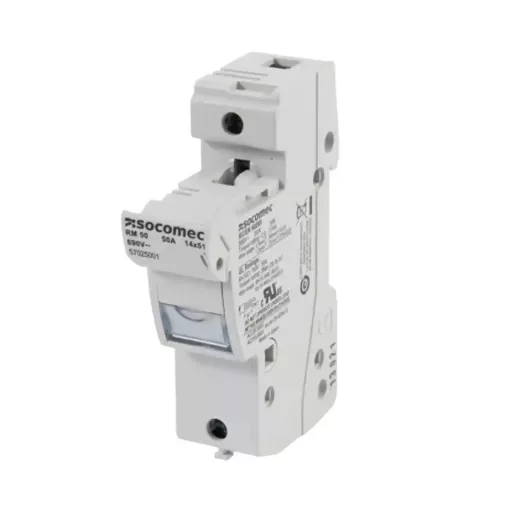

Socomec 57025001 RM50 14x51 1P aljzat

Egypólusú, moduláris biztosítós szakaszolókapcsoló 14 × 51 mm-es hengeres olvadóbiztosító-betétekhez. Névleges árama 50 A, névleges feszültsége 690 V, DIN-sínre szerelhető, és lakatolható kialakítással rendelkezik.

Főbb jellemzők

Az RM sorozat hengeres olvadóbiztosító-betétek fogadására kialakított moduláris biztosítós szakaszolókapcsolókból áll. A készülék megfelelő olvadóbiztosító-betéttel együtt kisfeszültségű villamos áramkörök túlterhelés- és rövidzárlat-védelméhez, valamint biztonsági leválasztásához használható.

• Egypólusú, 1P kivitel
• 14 × 51 mm-es hengeres olvadóbiztosító-betéthez
• 50 A névleges áram
• 690 V névleges feszültség
• Moduláris biztosítós szakaszolókapcsoló
• DIN-sínes szerelés
• Egy modul szélességű kialakítás
• 40 mm beépítési mélység
• IP2X védettség
• Lakatolható kivitel
• Optikai hiba- és olvadásjelzés nélkül
• IEC és UL szabványoknak megfelelő kivitel

Biztosítóbetét és védelmi funkció

A készülék 14 × 51 mm méretű, kiütőszeg nélküli hengeres olvadóbiztosító-betét fogadására készült. Az alkalmazott biztosítóbetét biztosítja a villamos áramkör túlterhelés- és rövidzárlat-védelmét, ezért annak névleges áramát és karakterisztikáját a védendő áramkör követelményeihez kell igazítani.

A névleges áram legfeljebb 50 A. A biztosítóbetét nem része a megadott készülék műszaki kialakításának, azt az alkalmazáshoz megfelelően kell kiválasztani.

Biztonsági leválasztás

A biztosítós szakaszolókapcsoló lehetővé teszi a hozzá csatlakoztatott kisfeszültségű áramkör leválasztását. A lakatolható kialakítás a működtetőelem lezárását teszi lehetővé a megfelelő munkavédelmi eljárás részeként.

Jelzés nélküli RM kivitel

Ez a változat nem tartalmaz optikai hibajelzést vagy biztosítóolvadás-jelzőt. Kiütőszeg nélküli hengeres olvadóbiztosító-betétekhez készült.

DIN-sínes szerelés

A készülék DIN-sínre szerelhető, és egy szabványos modulhelyet foglal el. Beépítési mélysége 40 mm. A csatlakoztatást és a biztosítóbetét kiválasztását a villamos rendszer névleges feszültségéhez, terheléséhez és védelmi követelményeihez kell igazítani.

Műszaki adatok

Szerelési és méretadatok

Szabványok

Kiválasztási szempontok

Kiválasztáskor ellenőrizni kell az egypólusú kialakítást, a 14 × 51 mm-es biztosítóbetét-méretet, az 50 A-es névleges áramot és a 690 V-os névleges feszültséget. A készülék kiütőszeg nélküli biztosítóbetétekhez készült, és nem tartalmaz optikai olvadásjelzést.

A beépítendő olvadóbiztosító-betét névleges áramát és működési karakterisztikáját a védendő vezeték, a terhelés és a teljes villamos rendszer követelményei alapján kell meghatározni. A készülék nem helyettesíti a biztosítóbetétet.
