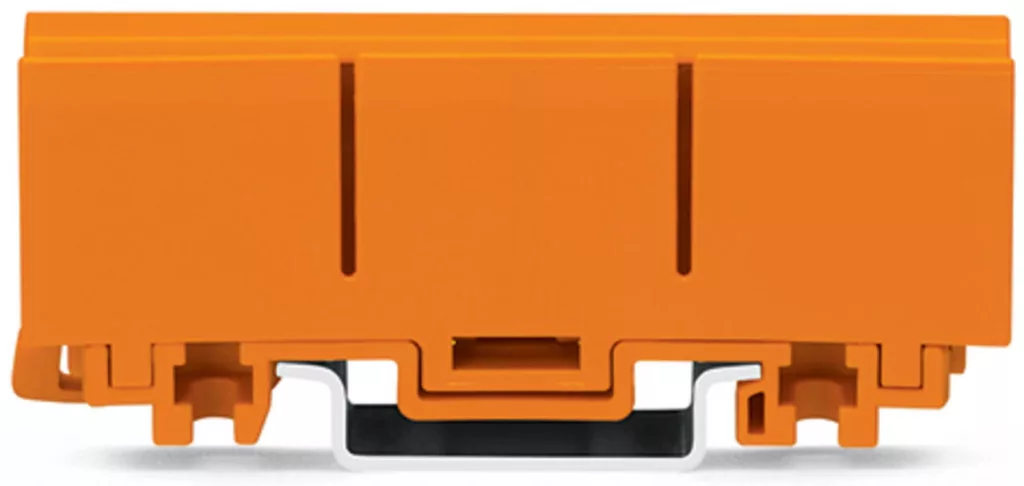

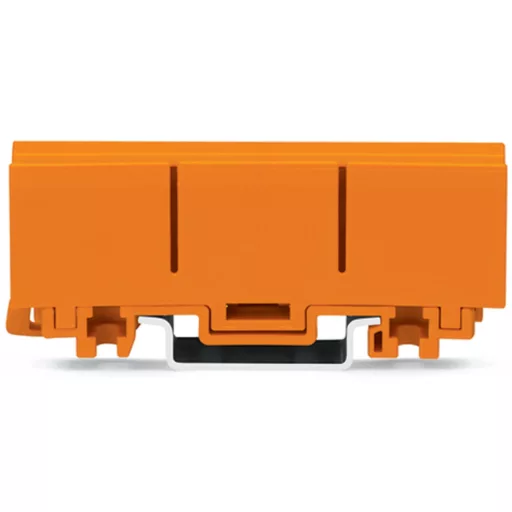

WAGO 2273-500 Rögzítő-távtartó adapter egy- és kétsoros csatlakozó kalapsínre csavaros szereléshez
nettó 285 Ft
2273-500 rögzítő-távtartó 2273-as csatlakozókhoz, DIN sínre vagy csavaros szereléshez
A 2273-500 rögzítő-távtartó a 2273-as sorozatú egysoros és kétsoros vezeték-összekötők rendezett, stabil rögzítésére szolgál. Szabványos DIN 35 kalapsínre pattintható vagy csavarozással közvetlenül a szerelési felületre rögzíthető, így praktikus megoldást kínál elosztószekrényekben, kötődobozokban és más villamos szerelési környezetekben.
Gyors termékösszefoglaló
A narancssárga adapterben legfeljebb három darab, 2,5 mm²-es, illetve 12 AWG vezetékekhez készült 2273-as sorozatú csatlakozó helyezhető el. A csatlakozók könnyen cserélhetők, a nagyméretű jelölőfelület pedig öntapadós jelölőszalaggal vagy jelölőtollal is feliratozható.
Összefoglaló specifikáció
| Tulajdonság | Érték |
|---|---|
| Típus | 2273-500 |
| Termékkategória | Rögzítő-távtartó adapter |
| Kompatibilis termékcsalád | 2273-as sorozat |
| Kompatibilis kivitel | Egysoros és kétsoros csatlakozók |
| Rögzítés | DIN 35 kalapsín vagy csavaros szerelés |
| Elhelyezhető csatlakozók száma | Legfeljebb 3 db |
| Szín | Narancssárga |
| Szigetelőanyag | Poliamid PA66 |
Főbb előnyök
- DIN 35 kalapsínre gyorsan és egyszerűen felszerelhető
- Csavarozással közvetlenül szerelési felületre is rögzíthető
- Egysoros és kétsoros 2273-as csatlakozókhoz alkalmazható
- Egy adapterben legfeljebb három csatlakozó helyezhető el
- A behelyezett vezeték-összekötők egyszerűen cserélhetők
- Segíti a csatlakozók rendezett és áttekinthető elhelyezését
- Nagy jelölőfelület öntapadós jelölőszalagokhoz
- Jelölőtollal közvetlenül feliratozható
- Kompakt, kis helyigényű kialakítás
- UL94 V0 gyúlékonysági osztályú szigetelőanyag
Ideális választás, ha…
- 2273-as sorozatú csatlakozókat szeretne DIN sínre rögzíteni.
- Rendezett és áttekinthető vezetékkötéseket szeretne kialakítani.
- A csatlakozókat szerelőlapra vagy más felületre csavarozná.
- Fontos a vezeték-összekötők egyszerű cserélhetősége.
- Jól azonosítható és könnyen feliratozható csatlakozási pontokat szeretne létrehozni.
Felhasználási területek
- Villamos elosztószekrények
- Vezérlőszekrények
- Kötődobozok
- Épületvillamossági szerelések
- Ipari vezetékezések
- Gépészeti vezérlések
- Világítási áramkörök kötései
- Villamos csatlakozási pontok rendezése
Részletes termékleírás
Az adapter a 2273-as sorozatú vezeték-összekötők stabil és rendezett elhelyezését teszi lehetővé. Kialakítása egysoros és kétsoros csatlakozók fogadására egyaránt alkalmas, ezért sokféle villamos szerelési feladatnál használható.
Egy rögzítőelemben legfeljebb három darab, 2,5 mm²-es, illetve 12 AWG vezetékekhez kialakított csatlakozó helyezhető el. Az összekötők könnyen behelyezhetők, szükség esetén pedig egyszerűen eltávolíthatók vagy cserélhetők, ami megkönnyíti a karbantartást és az áramkör későbbi módosítását.
A rögzítő-távtartó szabványos DIN 35 kalapsínre pattintható, de csavaros felületi rögzítésre is alkalmas. A nagy jelölőfelület öntapadós feliratozó szalag fogadására, valamint jelölőtollal történő azonosításra egyaránt használható.
Kompatibilitás
| Jellemző | Kompatibilitás |
|---|---|
| 2273-as sorozatú egysoros csatlakozók | Alkalmas |
| 2273-as sorozatú kétsoros csatlakozók | Alkalmas |
| 2,5 mm²-es csatlakozók | Legfeljebb 3 db adapterenként |
| 12 AWG csatlakozók | Legfeljebb 3 db adapterenként |
| DIN 35 kalapsín | Alkalmas |
| Csavaros felületi rögzítés | Alkalmas |
Rögzítési adatok
| Jellemző | Érték |
|---|---|
| Elsődleges rögzítés | DIN 35 kalapsín |
| Alternatív rögzítés | Csavaros szerelés |
| Csatlakozók behelyezése | Pattintható kialakítás |
| Csatlakozók cseréje | Egyszerűen elvégezhető |
| Feliratozhatóság | Öntapadós jelölőszalaggal vagy jelölőtollal |
Anyagjellemzők
| Tulajdonság | Érték |
|---|---|
| Szigetelőanyag | Poliamid PA66 |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,28 MJ |
| Szín | Narancssárga |
Méretek és tömeg
| Paraméter | Érték |
|---|---|
| Szélesség | 17,2 mm |
| Magasság | 71 mm |
| Mélység | 27 mm |
| Mélység a DIN kalapsín felső részétől | 21,5 mm |
| Tömeg | 10,3 g |
Használati javaslat
Az adapter DIN 35 kalapsínre pattintva vagy megfelelő csavarokkal szerelési felületre rögzítve használható. A kompatibilis 2273-as sorozatú csatlakozókat stabilan kell behelyezni az adapter megfelelő helyére. A jelölőfelületen az áramkör vagy a csatlakozási pont egyértelműen azonosítható.
Fontos telepítési tudnivaló
A szerelést és az adapterben elhelyezett vezeték-összekötők bekötését kizárólag feszültségmentes állapotban szabad elvégezni. Villamos berendezésben történő alkalmazás esetén a telepítést megfelelő szakképesítéssel rendelkező személy végezze, a vonatkozó villamos biztonsági előírások betartásával.
Gyakori kérdések
Mely csatlakozókhoz használható?
A 2273-as sorozatú egysoros és kétsoros vezeték-összekötőkhöz alkalmazható.
Hány csatlakozó helyezhető el egy adapterben?
Egy adapterben legfeljebb három darab, 2,5 mm²-es, illetve 12 AWG vezetékekhez készült csatlakozó helyezhető el.
DIN sínre szerelhető?
Igen, szabványos DIN 35 kalapsínre pattintható.
Csavarozással is rögzíthető?
Igen, az adapter megfelelő szerelési felületre csavarozással is rögzíthető.
Cserélhetők az adapterben elhelyezett csatlakozók?
Igen, a csatlakozók szükség esetén egyszerűen eltávolíthatók és cserélhetők.
Feliratozható az adapter?
Igen, nagy jelölőfelülete öntapadós jelölőszalaggal vagy jelölőtollal is feliratozható.
Milyen anyagból készül?
PA66 poliamid szigetelőanyagból készül, amelynek UL94 szerinti gyúlékonysági osztálya V0.
Mekkora a termék szélessége?
Az adapter szélessége 17,2 mm.
Összegzés
A 2273-500 rögzítő-távtartó gyors és áttekinthető megoldást kínál a 2273-as sorozatú csatlakozók DIN sínre vagy szerelési felületre történő rögzítéséhez. Kompakt mérete, egyszerű csatlakozócseréje és nagyméretű jelölőfelülete különösen előnyös elosztószekrényekben és más villamos szerelési környezetekben.
