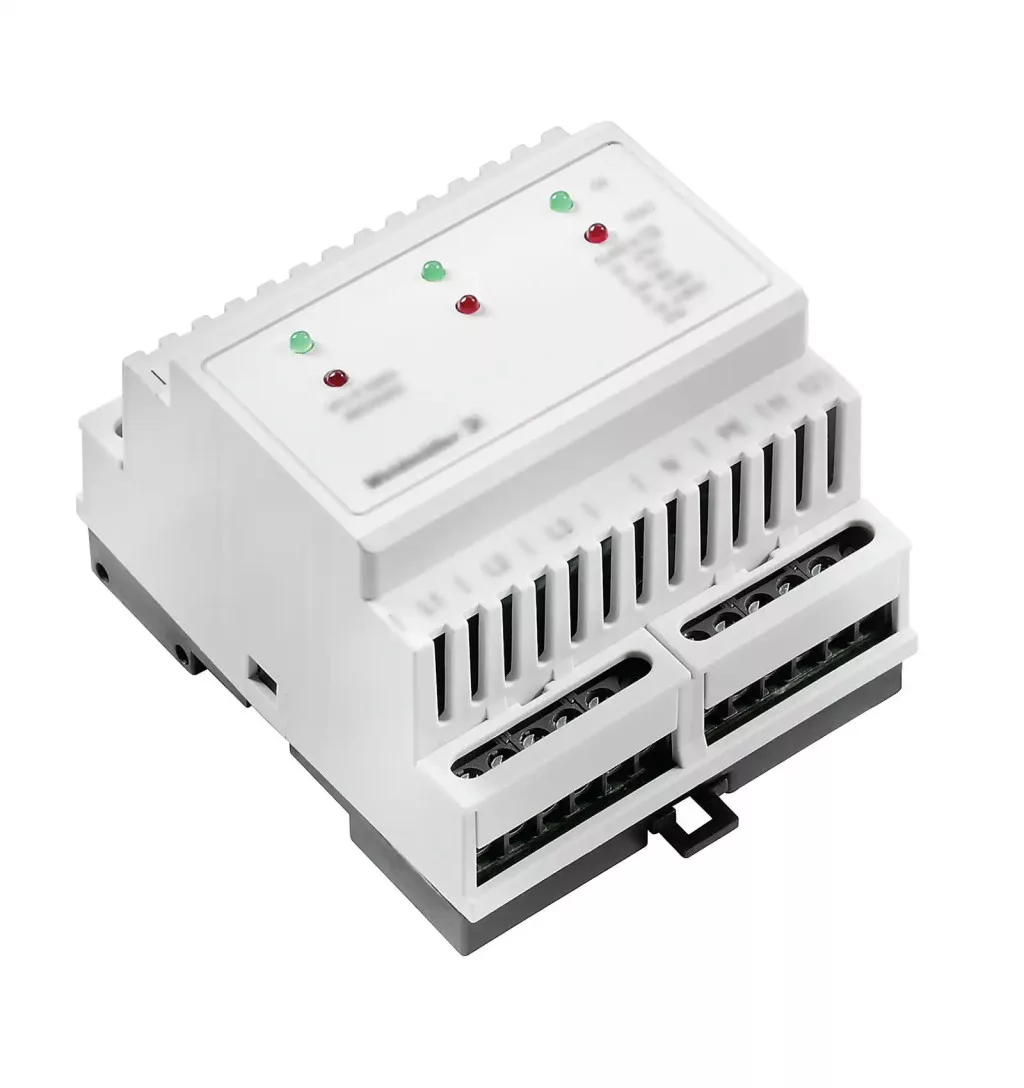

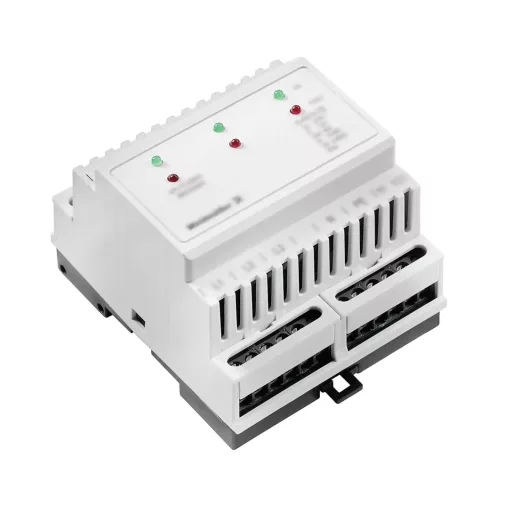

Weidmüller 1393050000 VPU III 3/280V túlfeszvédelem

A T3 követelményosztályú túlfeszültség-levezető háromfázisú 230/400 V-os kisfeszültségű hálózatokhoz készült. TN-C, TN-S és TN-C-S hálózati rendszerekben alkalmazható, telekommunikációs jelzőérintkezővel, optikai működésjelzéssel és TS 35 tartósínes rögzítéssel rendelkezik.

Gyors termékösszefoglaló

A VPU III 3/280V típusú, egymodulos készülék névleges feszültsége 230 V AC, névleges árama 16 A, maximális folytonos feszültsége 275 V AC. Kombinált impulzusa 6 kV, levezetőárama 3 kA, reakcióideje legfeljebb 100 ns. A zöld LED megfelelő működést, a piros LED meghibásodást és csereigényt jelez.

Fő előnyök

• T3 követelményosztályú túlfeszültség-levezető
• Háromfázisú 230/400 V-os hálózathoz
• TN-C, TN-S és TN-C-S hálózati rendszerekhez
• 6 kV kombinált impulzus
• 3 kA levezetőáram
• Legfeljebb 100 ns reakcióidő
• Telekommunikációs jelzőérintkező
• Zöld és piros LED-es működésjelzés
• TS 35 tartósínre rögzíthető
• IP20 védettség
• 0,5–2,5 mm² vezeték-keresztmetszet csatlakoztatásához
• IEC 61643-11 és EN 61643-11 szabvány szerinti kivitel

Ideális választás, ha…

• háromfázisú 230/400 V-os hálózathoz keresel túlfeszültség-levezetőt;
• TN-C, TN-S vagy TN-C-S hálózati rendszerben alkalmaznád;
• T3 követelményosztályú védelemre van szükséged;
• fontos a távjelzéshez használható telekommunikációs érintkező;
• LED-es állapotjelzéssel rendelkező készüléket keresel;
• TS 35 tartósínre szerelhető, egymodulos kialakítás szükséges;
• 0,5–2,5 mm² keresztmetszetű vezetékeket szeretnél csatlakoztatni.

Ajánlott felhasználás

A készülék teljesítményelosztási alkalmazásokhoz, háromfázisú 230/400 V-os TN-C, TN-S és TN-C-S kisfeszültségű hálózatokhoz használható. Standard telepítő- vagy elosztóházban, TS 35 tartósínen helyezhető el.

Részletes termékleírás

A III. típusú túlfeszültség-levezető az IEC 61643-11 és EN 61643-11 szabványok követelményei szerint készült. Névleges váltakozó feszültsége 230 V, maximális folytonos feszültsége 275 V AC, névleges árama 16 A. A megadott kombinált impulzus 6 kV, a III. típusú levezetőáram pedig 3 kA.

A működési állapot optikailag ellenőrizhető. A zöld LED megfelelő működést jelez, míg a piros LED a levezető meghibásodását és a csere szükségességét mutatja. A telekommunikációs érintkező távjelzéshez használható, kialakítása 250 V, 10 A, 1 NC.

A fő csatlakozás csavaros kialakítású, tömör, finomsodratú, többeres és DIN 46228-1 szerinti érvéghüvellyel szerelt, 0,5–2,5 mm² keresztmetszetű vezetékek fogadására alkalmas. A csupaszolási hossz 7 mm, a meghúzási nyomaték 0,4–0,5 Nm.

A távfigyelmeztetés csavaros csatlakozása 0,2–1,5 mm² keresztmetszetű tömör vezetékhez használható. Ennél a csatlakozásnál a csupaszolási hossz 5 mm, a legnagyobb meghúzási nyomaték 0,22 Nm.

A szürke, egymodulos installációs ház mérete 57 × 70 × 90 mm, védettsége IP20, UL 94 szerinti éghetőségi osztálya V-0. Üzemi és tárolási hőmérsékleti tartománya egyaránt −40 és +70 °C közötti, a megengedett relatív páratartalom 5–95%.

Összefoglaló specifikáció

Elektromos és védelmi adatok

Csatlakozási adatok

Távjelzés és működésjelzés

Méretek és környezeti adatok
