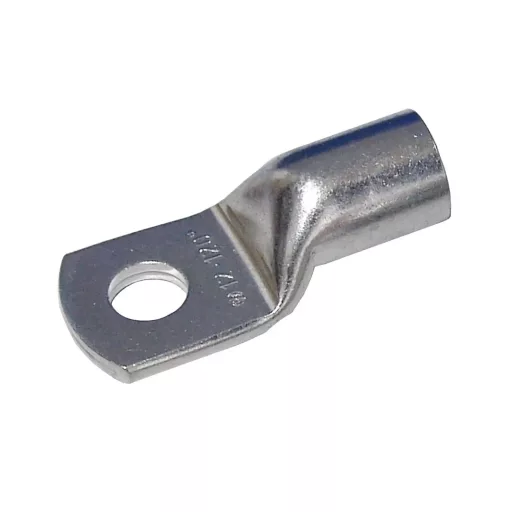

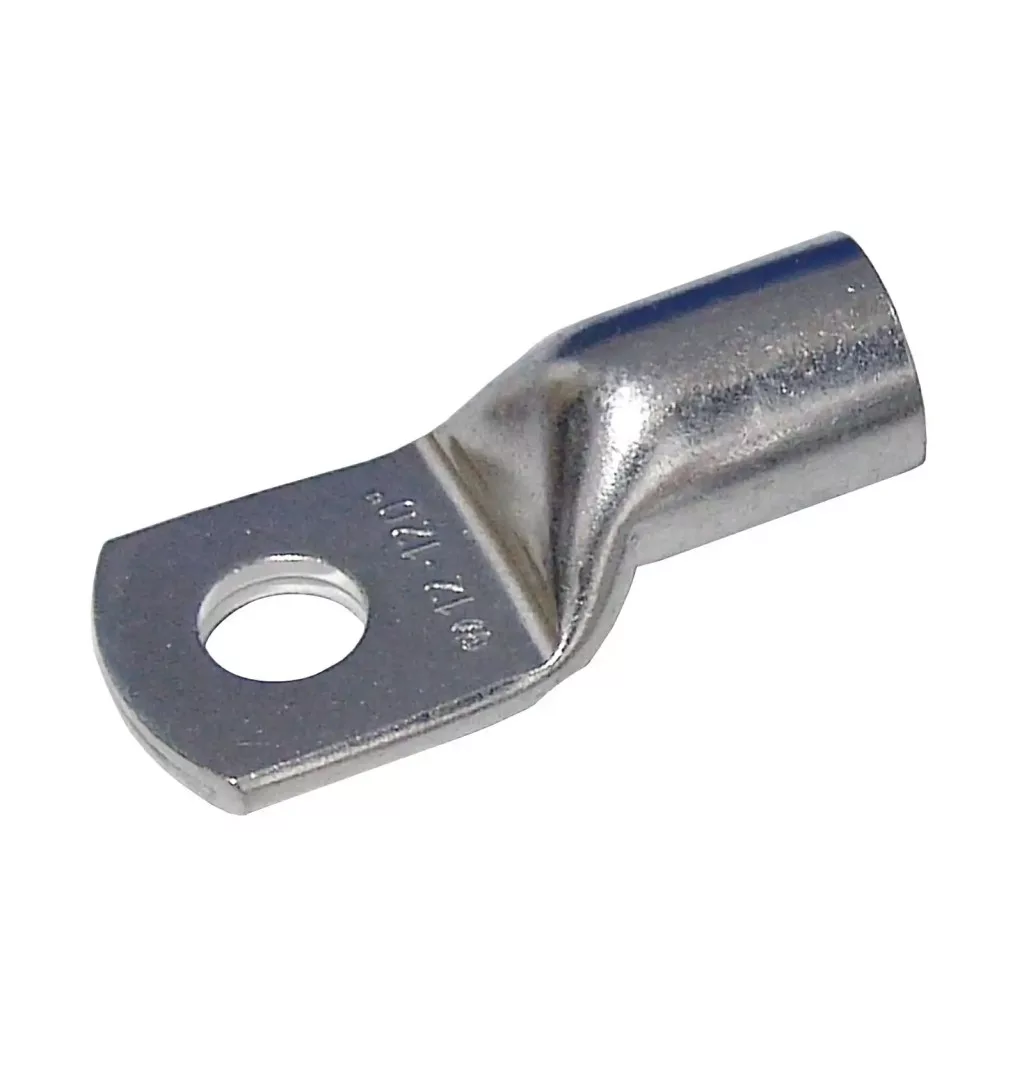

Weidmüller 1496650000 Csősaru 70mm2-M8
nettó 572 Ft
Weidmüller 1496650000 Csősaru 70mm2-M8
Euro series szabványos kivitelű, szigeteletlen kábelsaru 70 mm² keresztmetszetű vezetékhez és M8 méretű rögzítéshez. A csatlakozás hossza 42,5 mm, a rögzítőfurat belső átmérője 8,4 mm, a perem szélessége 24 mm.
Főbb jellemzők
A KRN-M8/-70 típus 70 mm² keresztmetszetű vezeték fogadására készült. A vezeték befogadására szolgáló tengely belső átmérője 12 mm, külső átmérője 16,5 mm, hossza 21 mm. A szabványos peremű kivitel szigeteléssel és azonosító színnel nem rendelkezik.
- Euro series szabványos kivitel
- 70 mm² vezeték-keresztmetszethez
- M8 méretű rögzítőfurat
- 8,4 mm belső furatátmérő
- 42,5 mm csatlakozási hossz
- 24 mm peremszélesség
- 12 mm belső tengelyátmérő
- 16,5 mm külső tengelyátmérő
- 21 mm tengelyhossz
- Szigeteletlen kialakítás
- 39,107 g nettó tömeg
- RoHS-megfelelő, kivétel nélkül
- Nincs 0,1 tömeg% feletti REACH SVHC
- 25 darabos gyári csomagolási egység
Kialakítás és méretezés
Az M8 méretű rögzítőfurat belső átmérője 8,4 mm, a szabványos perem szélessége 24 mm. A teljes csatlakozási hossz 42,5 mm. A vezeték befogadására szolgáló tengely 21 mm hosszú, belső átmérője 12 mm, külső átmérője 16,5 mm.
A legkisebb és a legnagyobb megadott vezeték-keresztmetszet egyaránt 70 mm². Kiválasztáskor a vezeték keresztmetszetét, az M8 méretű rögzítést és a rendelkezésre álló szerelési hely méreteit kell figyelembe venni.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Gyártó | Weidmüller |
| Típus | KRN-M8/-70 |
| Rendelési szám | 1496650000 |
| GTIN/EAN | 4050118305791 |
| Terméktípus | Kábelsaru |
| Sorozat és kivitel | Euro series, standard |
| Vezeték-keresztmetszet | 70 mm² |
| Rögzítőfurat | M8 |
| Furat belső átmérője | 8,4 mm |
| Csatlakozás hossza | 42,5 mm |
| Perem szélessége | 24 mm |
| Tengely belső átmérője | 12 mm |
| Tengely külső átmérője | 16,5 mm |
| Tengelyhossz | 21 mm |
| Szigetelés | Nincs |
| Azonosító szín | Nincs |
| Nettó tömeg | 39,107 g |
| RoHS-megfelelőség | Megfelel, kivétel nélkül |
| REACH SVHC | Nincs 0,1 tömeg% feletti SVHC |
| Gyári csomagolási egység | 25 db |
Kiválasztási szempontok
A megfelelő változat kiválasztásakor a 70 mm² vezeték-keresztmetszetet és az M8 méretű rögzítést kell ellenőrizni. A csatlakoztatási helynek a 24 mm széles perem, a 42,5 mm-es teljes csatlakozási hossz és a 16,5 mm-es külső tengelyátmérő befogadására is alkalmasnak kell lennie.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Mekkora vezeték-keresztmetszethez használható?
70 mm² keresztmetszetű vezetékhez használható.
Mekkora a rögzítőfurat?
M8 méretű rögzítőfurattal rendelkezik, amelynek belső átmérője 8,4 mm.
Szigetelt kivitelű?
Nem, szigeteléssel nem rendelkezik.
Mekkora a csatlakozás hossza?
A csatlakozás teljes hossza 42,5 mm.
Mekkora a perem szélessége?
A szabványos perem szélessége 24 mm.
Mekkora a tengely mérete?
A tengely belső átmérője 12 mm, külső átmérője 16,5 mm, hossza 21 mm.
Mekkora a nettó tömege?
A nettó tömeg 39,107 g.
