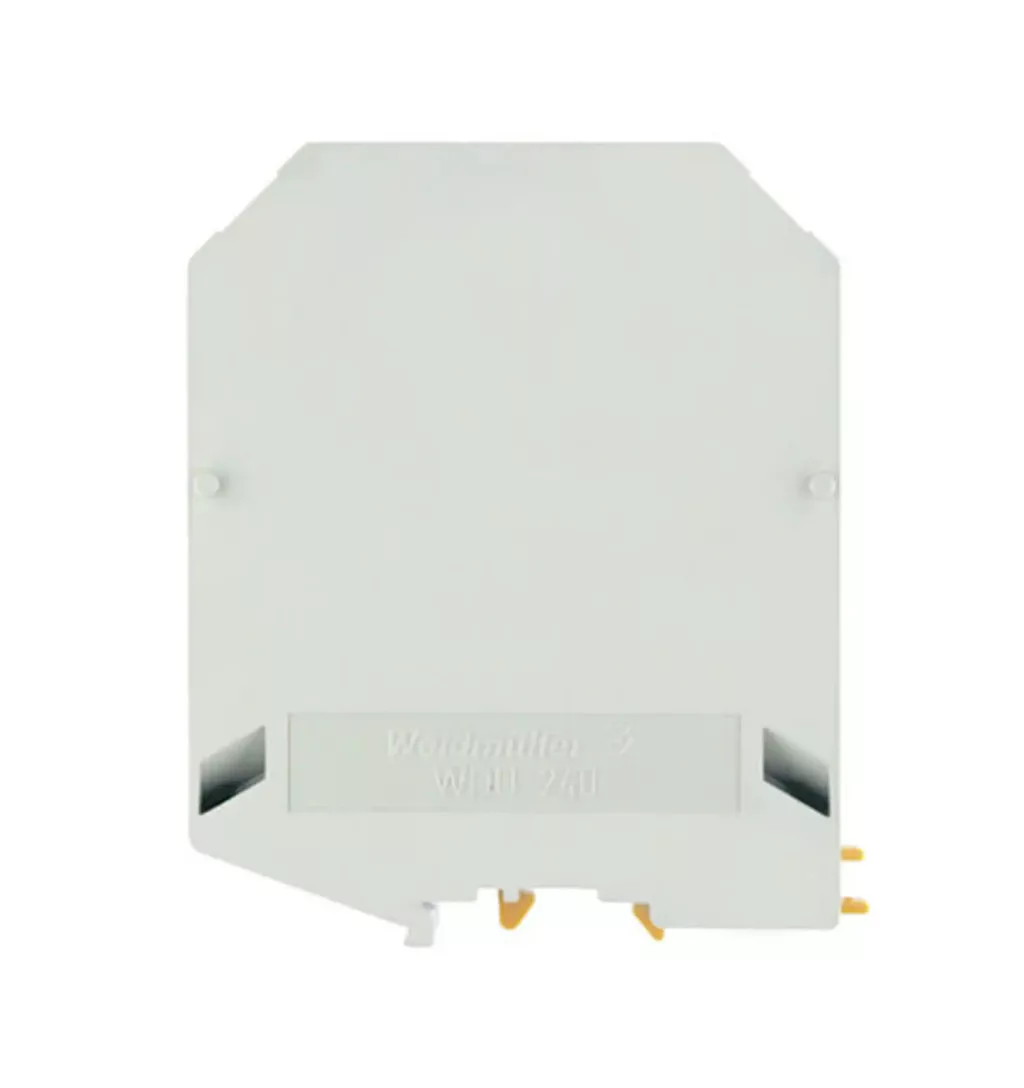

Weidmüller 240-es sorkapocs 1802780000

Sötétbézs átvezető sorkapocs két oldalsó, csavaros csatlakozással, 240 mm² névleges keresztmetszettel, 415 A névleges árammal és 1000 V névleges AC- és DC-feszültséggel. TS 32 és TS 35 tartósínre szerelhető.

Főbb jellemzők

Az egyszintes kialakítás két rögzítési ponttal és egy potenciállal rendelkezik. A zárt kapocsház külön véglapot nem igényel, és csavarozható keresztösszekötő fogadására alkalmas. A csatlakozócsavar M10 méretű, a szükséges csupaszolási hossz 40 mm, az előírt meghúzási nyomaték 25–30 Nm.

• Átvezető sorkapocs
• Két csavaros csatlakozási pont
• Egy szint és egy potenciál
• 240 mm² névleges keresztmetszet
• 415 A névleges áram
• 1000 V névleges AC- és DC-feszültség
• 8 kV névleges lökőfeszültség
• 70–240 mm² névleges rögzítési tartomány
• AWG 2/0–500 kcmil vezetékméret-tartomány
• M10 csatlakozócsavar
• 40 mm csupaszolási hossz
• 25–30 Nm meghúzási nyomaték
• TS 32 és TS 35 tartósínhez
• Csavarozható keresztösszekötőhöz
• Zárt, véglapot nem igénylő kialakítás
• PEN-funkció
• Wemid alapanyag
• UL 94 V-0 éghetőségi osztály
• IEC 60947-7-1 szabvány szerinti kialakítás
• Robbanásbiztossági szempontból bevizsgált változat

Vezetékcsatlakozás és kialakítás

A sodrott és flexibilis vezetékek csatlakozási tartománya 70–240 mm². DIN 46228/1 szerinti érvéghüvellyel, illetve DIN 46228/4 szerinti műanyag galléros érvéghüvellyel legfeljebb 185 mm² keresztmetszet használható. A tömör vezeték megadott tartománya 70–185 mm².

Egy csatlakozási pontban két azonos keresztmetszetű vezeték is rögzíthető. Többvezetékes kivitel esetén 35–95 mm², finomsodratú vezeték esetén 50–95 mm², DIN 46228/1 szerinti érvéghüvellyel pedig 35–50 mm² a megadott tartomány.

A kapocs zárt oldalú, ezért külön véglap nem szükséges. PE- és N-funkcióval nem rendelkezik, PEN-funkciója van. A belső szintek nincsenek keresztkötve.

Villamos és környezeti jellemzők

A névleges áram és a legnagyobb vezetékhez megadott áram egyaránt 415 A. A névleges AC- és DC-feszültség 1000 V, a névleges lökőfeszültség 8 kV. A térfogati ellenállás 0,08 mΩ, a teljesítményveszteség 13,28 W, a szennyezettségi fokozat 3.

A tárolási hőmérséklet −25 és +55 °C, a környezeti hőmérséklet −60 és +75 °C, a folyamatos üzemi hőmérséklet pedig −60 és +120 °C között lehet. A termék RoHS-megfelelő, kivétel nélkül, és nem tartalmaz 0,1 tömeg% feletti REACH SVHC-anyagot. A bölcsőtől a gyárkapuig meghatározott karbonlábnyom 3,208 kg CO₂-egyenérték.

Műszaki adatok

Méretek és tömeg

Tanúsítási adatok

Kiválasztási szempontok

Kiválasztáskor ellenőrizni kell a 240 mm² névleges keresztmetszetet, a 415 A névleges áramot, az 1000 V névleges feszültséget, valamint a TS 32 vagy TS 35 tartósínnel való kompatibilitást. A vezeték kialakítása és lezárása alapján a megfelelő keresztmetszeti tartományt kell alkalmazni.

A huzalbemenetre rögzített keresztösszekötő alkalmazásakor a csatlakoztatható legnagyobb vezetékméret egy mérettel csökken.
