Weidmüller 2618050000 TRP 230VUC 1CO relé
TERMSERIES relémodul 230 V UC ±10% névleges vezérlőfeszültséggel, egy AgNi váltóérintkezővel és 6 A folyamatos árammal. A 6,4 mm széles modul PUSH IN vezetékcsatlakozással és zöld LED-es állapotjelzővel rendelkezik, TS 35 tartósínre szerelhető.
Főbb jellemzők

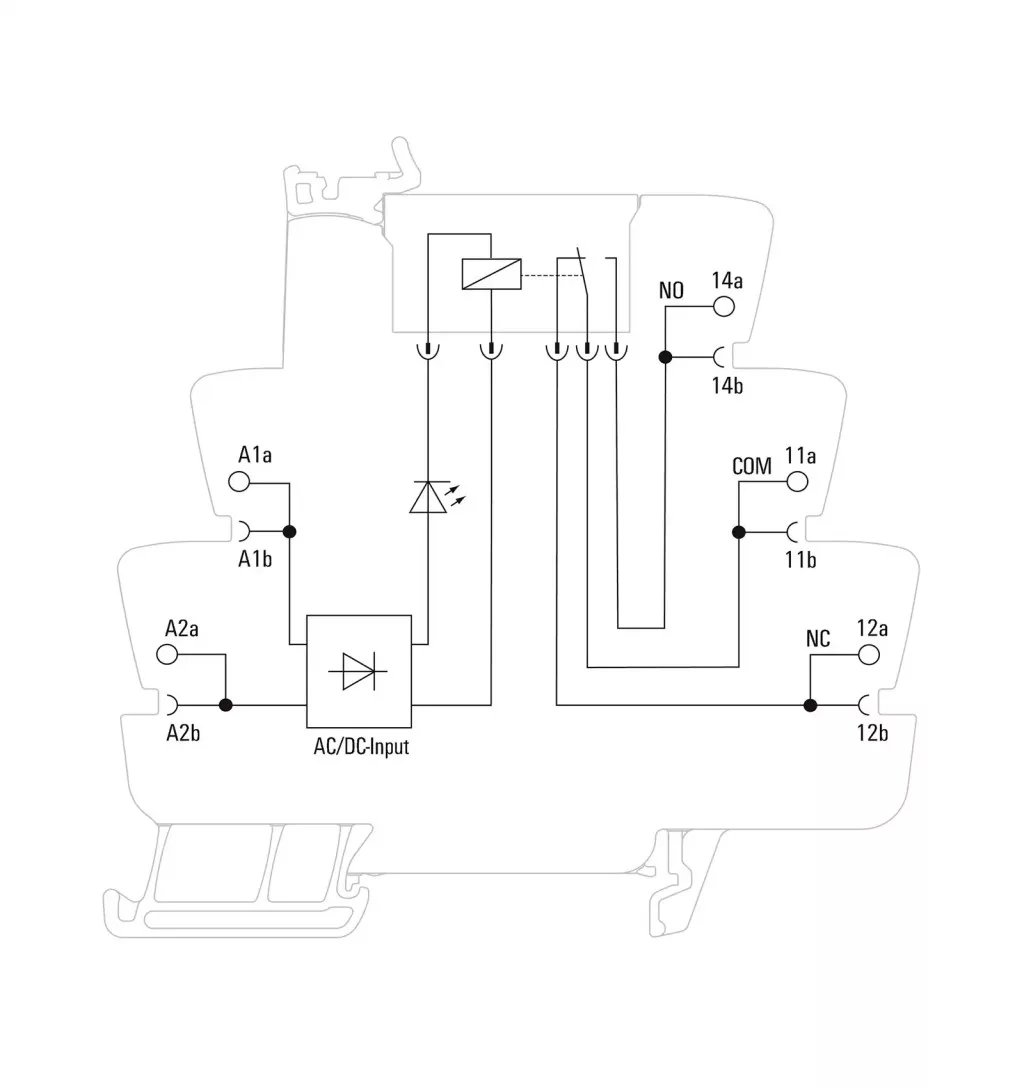

A relémodul egy váltóérintkezővel kapcsolja a csatlakoztatott terhelést. A vezérlőoldal 230 V AC vagy DC feszültségről működtethető a megadott ±10%-os tűréssel. A beépített egyenirányító védőáramkör és a zöld LED a vezérlőoldali kialakítás része.
- TERMSERIES relémodul
- Egy AgNi váltóérintkező
- 230 V UC ±10% névleges vezérlőfeszültség
- 6 A névleges és folyamatos áram
- 250 V AC névleges kapcsolási feszültség
- PUSH IN vezetékcsatlakozás
- 0,14–2,5 mm² rögzítési tartomány
- AWG 26–14 vezetékméret-tartomány
- 9 mm csupaszolási hossz
- Zöld LED-es állapotjelzés
- Egyenirányító védőáramkör
- TS 35 tartósínre szerelhető
- IP20 védettség
- 6,4 mm széles kialakítás
- Ellenőrző gomb nélkül
- Mechanikus kapcsolási helyzetjelző nélkül
Vezérlő- és terhelési oldal
A vezérlőoldal névleges áramfelvétele váltakozó feszültségnél 3,5 mA, egyenfeszültségnél 2,9 mA. A névleges teljesítmény 670 mW, illetve 805 mVA. A csererelé tekercsfeszültsége 60 V DC, amely eltér a relémodul névleges vezérlőfeszültségétől.
A terhelési oldalon a legnagyobb AC- és DC-kapcsolási feszültség 250 V. Az ohmos AC-terhelés legnagyobb kapcsolási teljesítménye 1500 VA, a 24 V DC ohmos terhelésé 144 W. A bekapcsolási áram 20 ms időtartamig 20 A lehet.
A bekapcsolási késleltetés legfeljebb 15 ms, a kikapcsolási késleltetés legfeljebb 50 ms. A mechanikai élettartam 5 × 106 kapcsolási ciklus, a legnagyobb kapcsolási frekvencia névleges terhelésnél 0,1 Hz.
Csatlakoztatás és szigetelés
A PUSH IN csatlakozás névleges keresztmetszete 1,5 mm², teljes rögzítési tartománya 0,14–2,5 mm². Tömör vezetékből 0,14–1,5 mm², finomsodratú vezetékből 0,14–2,5 mm², érvéghüvellyel ellátott finomsodratú vezetékből 0,14–1,5 mm² csatlakoztatható.
A vezérlő- és terhelési oldal között megerősített szigetelés található. A két oldal közötti hézag és kúszóút legalább 6 mm, az átütési szilárdság 4 kVeff egy percen keresztül. A névleges lökőfeszültség 6 kV.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Gyártó | Weidmüller |
| Sorozat | TERMSERIES |
| Típus | TRP 230VUC 1CO |
| Rendelési szám | 2618050000 |
| GTIN/EAN | 4050118670783 |
| Terméktípus | Relémodul |
| Érintkező | 1 váltóérintkező, AgNi |
| Névleges vezérlőfeszültség | 230 V UC ±10% |
| Névleges vezérlőáram | 3,5 mA AC; 2,9 mA DC |
| Névleges teljesítmény | 670 mW; 805 mVA |
| Csererelé tekercsfeszültsége | 60 V DC |
| Állapotjelző | Zöld LED |
| Védőáramkör | Egyenirányító |
| Névleges kapcsolási feszültség | 250 V AC |
| Legnagyobb AC/DC-kapcsolási feszültség | 250 V |
| Névleges és folyamatos áram | 6 A |
| Bekapcsolási áram | 20 A / 20 ms |
| AC kapcsolási teljesítmény, ohmos | Legfeljebb 1500 VA |
| DC kapcsolási teljesítmény, ohmos | Legfeljebb 144 W 24 V-nál |
| Legkisebb kapcsolási teljesítmény | 1 mA 24 V-nál; 10 mA 12 V-nál; 100 mA 5 V-nál |
| Bekapcsolási késleltetés | ≤15 ms |
| Kikapcsolási késleltetés | ≤50 ms |
| Mechanikai élettartam | 5 × 106 kapcsolási ciklus |
| Kapcsolási frekvencia névleges terhelésnél | Legfeljebb 0,1 Hz |
| Tartósín | TS 35 |
| Védettség | IP20 |
| Szín | Fekete |
| Ellenőrző gomb | Nincs |
| Mechanikus helyzetjelző | Nincs |
| Üzemi magasság | Legfeljebb 2000 m tengerszint felett |
Csatlakozási, méret- és környezeti adatok
| Tulajdonság | Érték |
|---|---|
| Vezetékcsatlakozás | PUSH IN |
| Névleges csatlakozási keresztmetszet | 1,5 mm² |
| Rögzítési tartomány | 0,14–2,5 mm² |
| Tömör vezeték | 0,14–1,5 mm², AWG 26–16 |
| Finomsodratú vezeték | 0,14–2,5 mm², AWG 26–14 |
| Finomsodratú vezeték érvéghüvellyel | 0,14–1,5 mm² |
| Csupaszolási hossz | 9 mm |
| Szerszámpenge | 0,4 × 2,0 mm |
| Szélesség | 6,4 mm |
| Magasság | 89,4 mm |
| Mélység | 87,8 mm |
| Nettó tömeg | 29,5 g |
| Tárolási hőmérséklet | −40 és +85 °C között |
| Környezeti üzemi hőmérséklet | −40 és +60 °C között |
| Páratartalom | 5–95% relatív páratartalom 40 °C-on, páralecsapódás nélkül |
| Ház, tartókengyel és nyomógomb éghetősége | UL 94 V-0 |
| RoHS-megfelelőség | Megfelel, 7a és 7cI kivétellel |
| REACH SVHC | Ólom, CAS 7439-92-1 |
Szigetelési és tanúsítási adatok
| Tulajdonság | Érték |
|---|---|
| Névleges szigetelési feszültség | 300 V |
| Túlfeszültségi kategória | III |
| Szennyezettségi fokozat | 2 |
| Hézag és kúszóút | Legalább 6 mm |
| Vezérlő- és terhelési oldal átütési szilárdsága | 4 kVeff / 1 perc |
| Nyitott érintkező átütési szilárdsága | 1 kVeff / 1 perc |
| Tartósín felé mért átütési szilárdság | 4 kVeff / 1 perc |
| Lökőfeszültség | 6 kV, 1,2/50 µs |
| Szigetelés típusa | Megerősített szigetelés |
| cULus tanúsítvány | E141197 |
| DNV tanúsítvány | TAA00001E5 |
Kiválasztási szempontok
Kiválasztáskor ellenőrizni kell a 230 V UC ±10% vezérlőfeszültséget, az egy váltóérintkezős kialakítást, a 6 A névleges áramot és a kapcsolandó terhelés villamos adatait. A 6,4 mm széles modul TS 35 tartósínre szerelhető.
A csererelé tekercsfeszültsége 60 V DC, ezért cserénél ezt az értéket kell figyelembe venni. A relémodul ellenőrző gombbal és mechanikus kapcsolási helyzetjelzővel nem rendelkezik.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Mekkora a névleges vezérlőfeszültsége?
A névleges vezérlőfeszültség 230 V UC ±10%.
Milyen érintkezővel rendelkezik?
Egy AgNi váltóérintkezővel rendelkezik.
Mekkora a névleges kapcsolási árama?
A névleges és folyamatos áram 6 A.
Milyen vezetékcsatlakozással rendelkezik?
PUSH IN csatlakozással rendelkezik, 0,14–2,5 mm² teljes rögzítési tartománnyal.
Mekkora a csupaszolási hossz?
A szükséges csupaszolási hossz 9 mm.
Rendelkezik ellenőrző gombbal?
Nem, ellenőrző gomb nem áll rendelkezésre.
Milyen tartósínre szerelhető?
TS 35 tartósínre szerelhető.
Mekkora a mérete?
Szélessége 6,4 mm, magassága 89,4 mm, mélysége 87,8 mm.
