Weidmüller 7760056107 relé foglalat FS 4CO
nettó 2 773 Ft
Weidmüller 7760056107 relé foglalat FS 4CO
D-SERIES DRM sorozatú, lapos kialakítású reléfoglalat négy váltóérintkezős reléhez. Névleges kapcsolási feszültsége 300 V AC, névleges és folyamatos árama 10 A. Csavaros vezetékcsatlakozással rendelkezik, TS 35 tartósínre szerelhető.
Főbb jellemzők

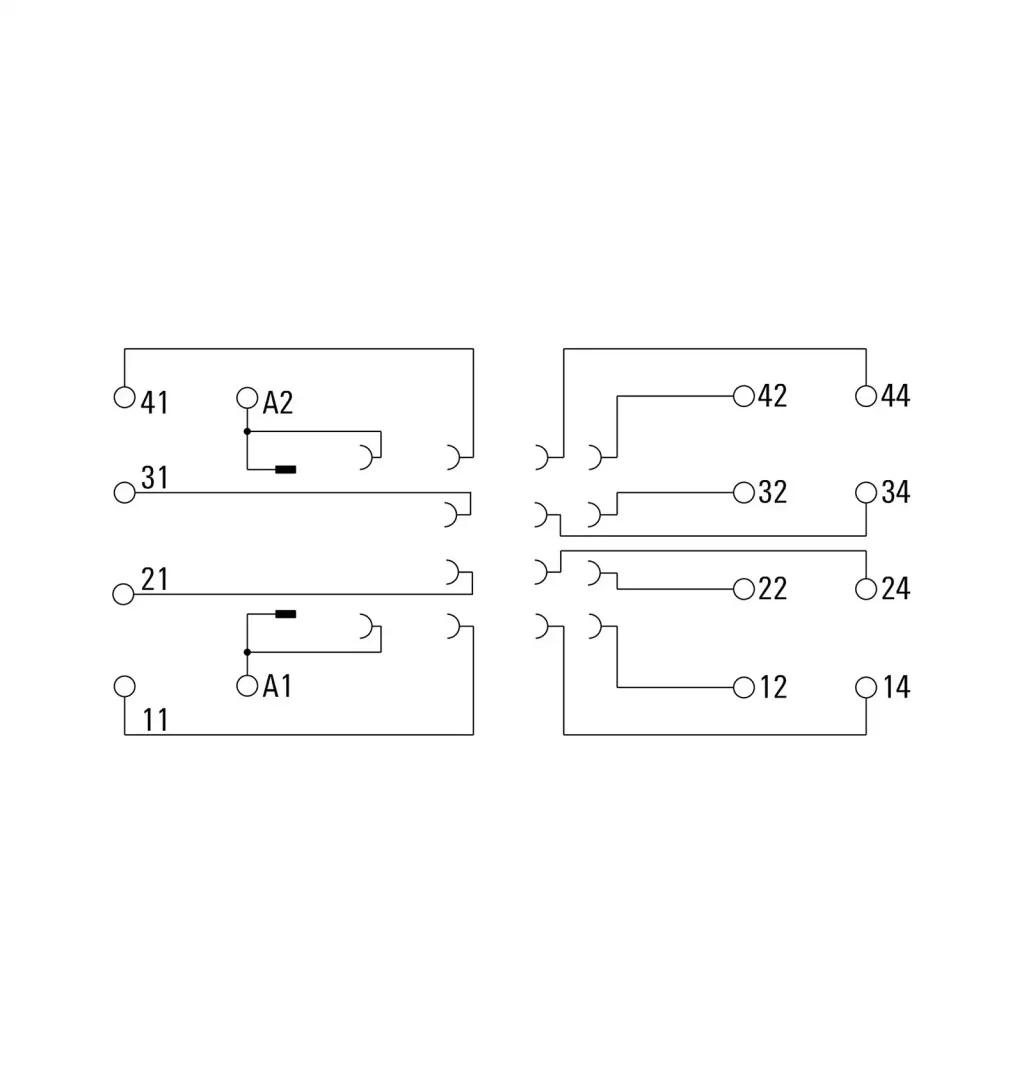

A fekete reléfoglalat négy váltóérintkező csatlakoztatását biztosítja. A csavaros kapcsokhoz tömör és finomsodratú vezetékből egyaránt 0,5–2,5 mm² keresztmetszet használható. Érvéghüvellyel ellátott finomsodratú vezeték esetén 0,5–1,5 mm² a megadott tartomány.
- D-SERIES DRM reléfoglalat
- Négy váltóérintkezőhöz
- 10 A névleges és folyamatos áram
- 300 V AC névleges kapcsolási feszültség
- Csavaros vezetékcsatlakozás
- 0,5–2,5 mm² rögzítési tartomány
- 7 mm csupaszolási hossz
- 0,5–0,8 Nm meghúzási nyomaték
- M3 méretű szigetelt villás kábelsaru fogadására alkalmas
- PH1 méretű csavarhúzóhoz
- TS 35 tartósínre szerelhető
- Lapos kialakítás
- Fekete szín
- IP10 védettség
- 4 kV névleges lökőfeszültség
- RoHS-megfelelő, kivétel nélkül
- Nincs 0,1 tömeg% feletti REACH SVHC

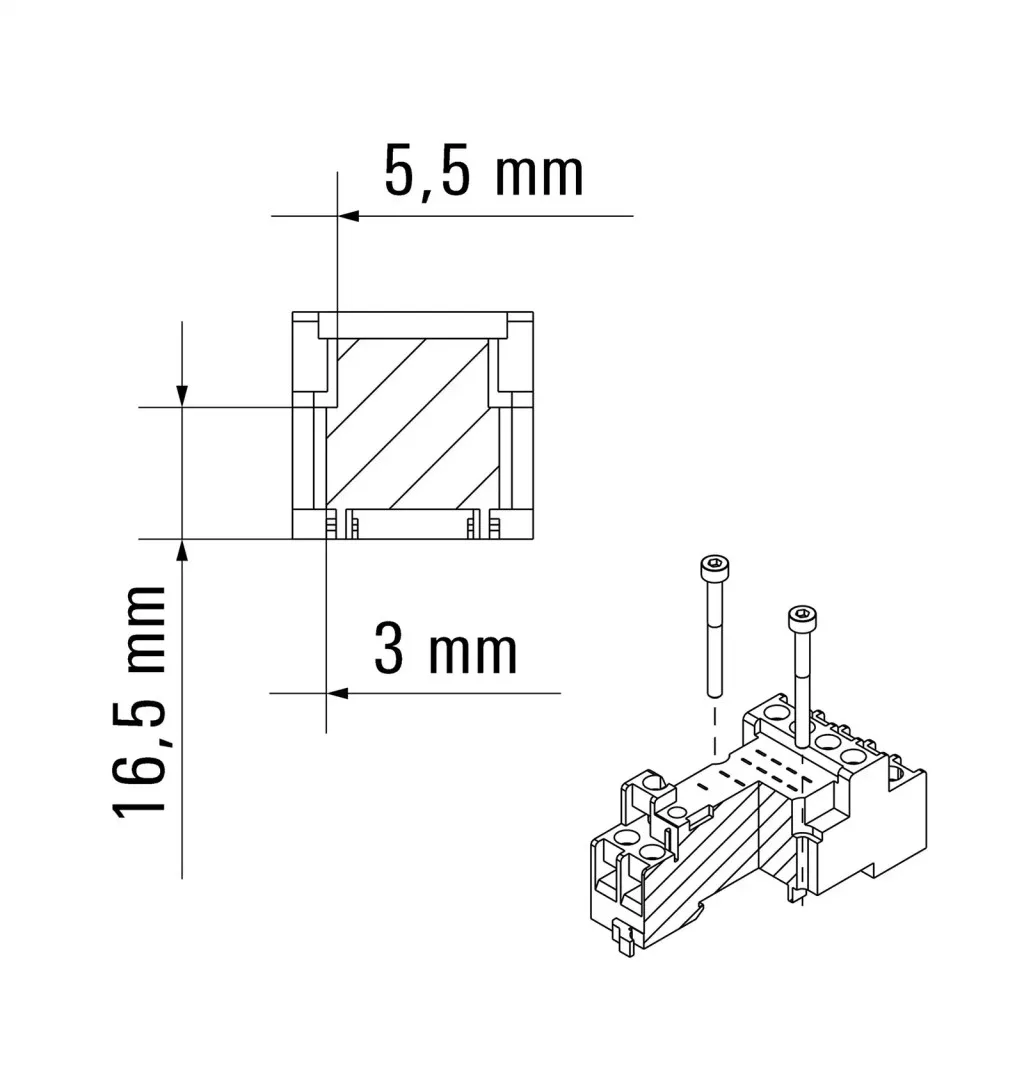

Csatlakoztatás és szerelés
A csavaros kapcsok teljes rögzítési tartománya 0,5–2,5 mm². Tömör és finomsodratú vezetékből egyaránt 0,5–2,5 mm² csatlakoztatható. DIN 46228/1 szerinti vagy műanyag galléros DIN 46228/4 szerinti érvéghüvellyel ellátott finomsodratú vezetékből 0,5–1,5 mm² használható.
A szükséges csupaszolási hossz 7 mm, a kapcsok meghúzási nyomatéka 0,5–0,8 Nm. A csavarok PH1 méretű csavarhúzóval kezelhetők. A csatlakozások M3 méretű, szigetelt villás kábelsaru fogadására is alkalmasak.
Szigetelési és védelmi jellemzők
A vezérlő- és terhelési oldal közötti hézag és kúszóút legalább 4 mm. A két oldal, valamint a szomszédos érintkezők közötti átütési szilárdság 2 kVeff egy percen keresztül. A névleges lökőfeszültség 4 kV, a túlfeszültségi kategória II, a szennyezettségi fokozat 2.
A ház UL 94 V-2 éghetőségi osztályú, a rögzítőláb és a tartókengyel UL 94 HB besorolású. A védettségi fokozat IP10.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Gyártó | Weidmüller |
| Sorozat | D-SERIES DRM |
| Típus | FS 4CO |
| Rendelési szám | 7760056107 |
| GTIN/EAN | 4032248855575 |
| Terméktípus | Reléfoglalat |
| Kialakítás | Lapos |
| Érintkezők száma | 4 |
| Érintkező típusa | 4 váltóérintkező |
| Névleges kapcsolási feszültség | 300 V AC |
| Legnagyobb AC-kapcsolási feszültség | 300 V |
| Névleges és folyamatos áram | 10 A |
| Vezetékcsatlakozás | Csavaros csatlakozás |
| Rögzítési tartomány | 0,5–2,5 mm² |
| Tömör vezeték | 0,5–2,5 mm² |
| Finomsodratú vezeték | 0,5–2,5 mm² |
| Finomsodratú vezeték érvéghüvellyel | 0,5–1,5 mm² |
| Csupaszolási hossz | 7 mm |
| Meghúzási nyomaték | 0,5–0,8 Nm |
| Villás kábelsaru | M3, szigetelt |
| Csavarhúzó mérete | PH1 |
| Tartósín | TS 35 |
| Szín | Fekete |
| Védettség | IP10 |
| Túlfeszültségi kategória | II |
| Szennyezettségi fokozat | 2 |
| Lökőfeszültség | 4 kV, 1,2/50 µs |
| cURus tanúsítvány | E312083 |
Méretek és környezeti adatok
| Tulajdonság | Érték |
|---|---|
| Szélesség | 30,6 mm |
| Magasság | 70 mm |
| Mélység | 28,9 mm |
| Nettó tömeg | 47,2 g |
| Tárolási hőmérséklet | −40 és +70 °C között |
| Környezeti üzemi hőmérséklet | −40 és +70 °C között |
| Ház éghetőségi osztálya | UL 94 V-2 |
| Rögzítőláb és tartókengyel éghetőségi osztálya | UL 94 HB |
| RoHS-megfelelőség | Megfelel, kivétel nélkül |
| REACH SVHC | Nincs 0,1 tömeg% feletti SVHC |
| Gyári csomagolási egység | 10 db |
Kompatibilitási tudnivalók
A 7760056045 rendelési számú RIM 3 110/230VAC LED RC védelmi modul nem kompatibilis ezzel a foglalattal. A foglalathoz keresztösszekötő nem áll rendelkezésre.
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Hány váltóérintkezős reléhez használható?
Négy váltóérintkezős reléhez készült.
Mekkora a névleges árama és feszültsége?
A névleges áram 10 A, a névleges kapcsolási feszültség 300 V AC.
Milyen vezeték csatlakoztatható?
Tömör és finomsodratú vezetékből 0,5–2,5 mm², érvéghüvelyes finomsodratú vezetékből 0,5–1,5 mm² csatlakoztatható.
Mekkora a csupaszolási hossz?
A szükséges csupaszolási hossz 7 mm.
Milyen tartósínre szerelhető?
TS 35 tartósínre szerelhető.
Használható hozzá keresztösszekötő?
Nem, ehhez a foglalathoz keresztösszekötő nem áll rendelkezésre.
Kompatibilis a RIM 3 110/230VAC LED védelmi modullal?
Nem, a 7760056045 rendelési számú RIM 3 110/230VAC LED RC védelmi modul nem kompatibilis ezzel a foglalattal.
Mekkora a foglalat mérete?
Szélessége 30,6 mm, magassága 70 mm, mélysége 28,9 mm.
