Weidmüller 9026010000 H4/17 érvéghüvely

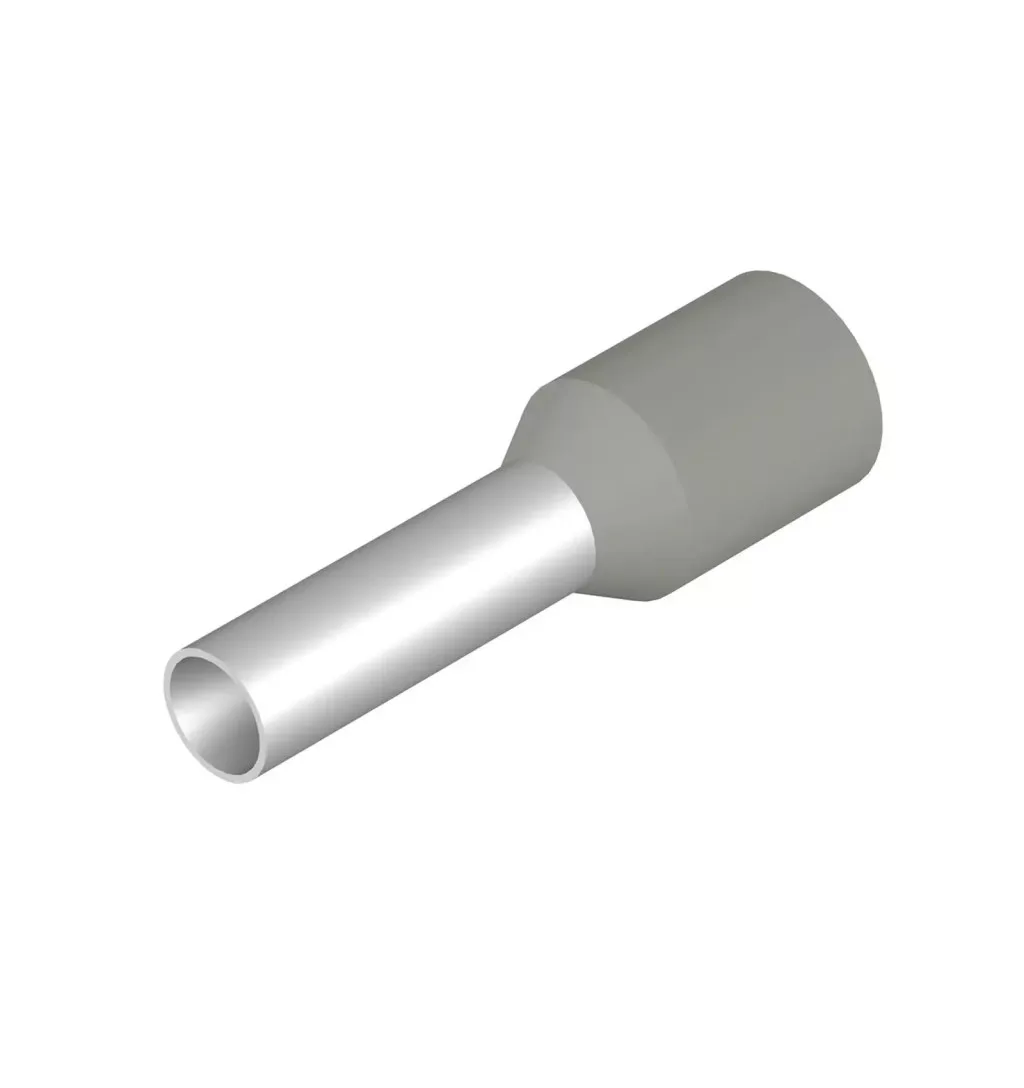

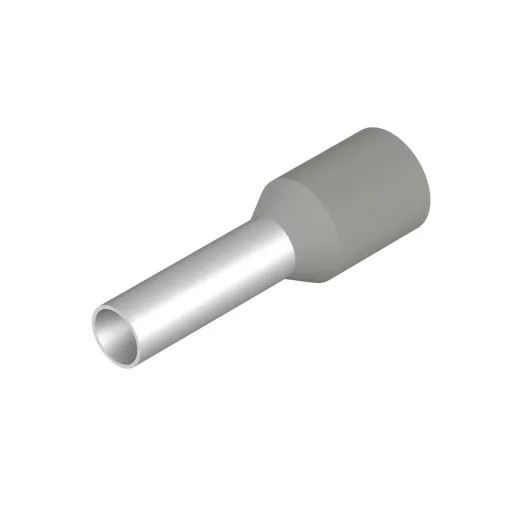

A szürke, műanyag galléros, standard kivitel 4 mm² vezeték-keresztmetszethez készült. A 18 mm teljes hosszúságú kialakítás 10 mm hosszú érintkező felülettel és 12 mm csupaszolási hosszal rendelkezik.
Gyors termékösszefoglaló
A H4,0/18 GR SV típusú érvéghüvely 4 mm² keresztmetszetű, legfeljebb AWG 12 méretű vezetékhez használható. Szürke műanyag gallérral, 2,8 mm átmérőjű érintkező felülettel és 4,8 mm gallérátmérővel készül.
Fő előnyök
- 4 mm² vezeték-keresztmetszethez kialakított méret
- Standard kivitel szürke műanyag gallérral
- 12 mm csupaszolási hossz
- 10 mm hosszú érintkező felület
- Legfeljebb AWG 12 vezetékcsatlakozási keresztmetszet
- RoHS-megfelelőség kivétel nélkül
- Nincs 0,1 tömeg% feletti REACH SVHC anyag
- cULus tanúsítvány száma: E499744
Ideális választás, ha…
- 4 mm² keresztmetszetű vezetékhez keresel érvéghüvelyt;
- szürke műanyag gallérral rendelkező kivitelre van szükséged;
- a megfelelő csupaszolási hossz 12 mm;
- 10 mm hosszú érintkező felület szükséges;
- legfeljebb AWG 12 vezeték-keresztmetszethez választasz megfelelő típust.
Részletes termékleírás
A standard kivitelű érvéghüvely 4 mm² vezeték-keresztmetszethez készült, szürke műanyag gallérral. Teljes hossza 18 mm, az érintkező felület hossza 10 mm, a szükséges csupaszolási hossz pedig 12 mm.
Az érintkező felület átmérője 2,8 mm, a gallér átmérője 4,8 mm. A fém rész vastagsága 0,2 mm, a műanyag gallér vastagsága 0,3 mm. A megadott legnagyobb vezetékcsatlakozási keresztmetszet AWG 12.
A termék Weidmüller sínkód szerinti kivitelben készül. Egy darab nettó tömege 0,29 g, a csomagolási egység 250 darabos multipack tasak.
A környezetvédelmi megfelelőségi adatok alapján kivétel nélkül teljesíti a RoHS-követelményeket, és nem tartalmaz 0,1 tömeg%-ot meghaladó REACH SVHC anyagot. A cULus tanúsítvány száma E499744.
Összefoglaló specifikáció
| Tulajdonság | Érték |
|---|---|
| Márka | Weidmüller |
| Típus | H4,0/18 GR SV |
| Rendelési szám | 9026010000 |
| Terméktípus | Érvéghüvely műanyag gallérral |
| Változat | Standard |
| Szín | Szürke |
| Vezeték-keresztmetszet | 4 mm² |
| Teljes hossz | 18 mm |
Műszaki adatok
| Műszaki jellemző | Érték |
|---|---|
| Csupaszolási hossz | 12 mm |
| Teljes hossz (L1) | 18 mm |
| Érintkező felület hossza (L2) | 10 mm |
| Érintkező felület átmérője (D1) | 2,8 mm |
| Gallér átmérője (D2) | 4,8 mm |
| Fém rész vastagsága (S1) | 0,2 mm |
| Műanyag gallér vastagsága (S2) | 0,3 mm |
| Legnagyobb AWG keresztmetszet | AWG 12 |
| Sínkód | Weidmueller |
| GTIN (EAN) | 4008190117382 |
| Nettó tömeg | 0,29 g |
| Csomagolási egység | 250 darab |
| Csomagolás | Multipack tasak |
| cULus tanúsítvány száma | E499744 |
| RoHS-megfelelőség | Megfelel, kivétel nélkül |
| REACH SVHC | Nincs 0,1 tömeg% feletti SVHC |
Gyakori kérdések
A válasz megjelenítéséhez kattints a kérdés előtti háromszög ikonra.
Milyen vezeték-keresztmetszethez használható?
A névleges vezeték-keresztmetszet 4 mm².
Milyen színű a műanyag gallér?
A műanyag gallér szürke színű.
Mekkora csupaszolási hossz szükséges?
A szükséges csupaszolási hossz 12 mm.
Mekkora a teljes hossz?
A teljes hossz 18 mm.
Mekkora az érintkező felület hossza?
Az érintkező felület hossza 10 mm.
Mekkora az érintkező felület átmérője?
Az érintkező felület átmérője 2,8 mm.
Mi a pontos típus és a rendelési szám?
A típus H4,0/18 GR SV, a rendelési szám 9026010000.
Megfelel a RoHS követelményeinek?
Igen, kivétel nélkül megfelel a RoHS-követelményeknek.
