YSLCY-JZ 5x1 árnyékolt kábel
nettó 467 Ft
YSLCY PVC vezérlőkábel réz árnyékolással
Az YSLCY árnyékolt PVC vezérlőkábel mérés-, vezérlés- és szabályozástechnikai alkalmazásokhoz készült. Az ónozott rézszövetből kialakított árnyékolás segít csökkenteni a külső elektromágneses terek és zavaró elektromos frekvenciák jelátvitelre gyakorolt hatását.
Gyors termékösszefoglaló

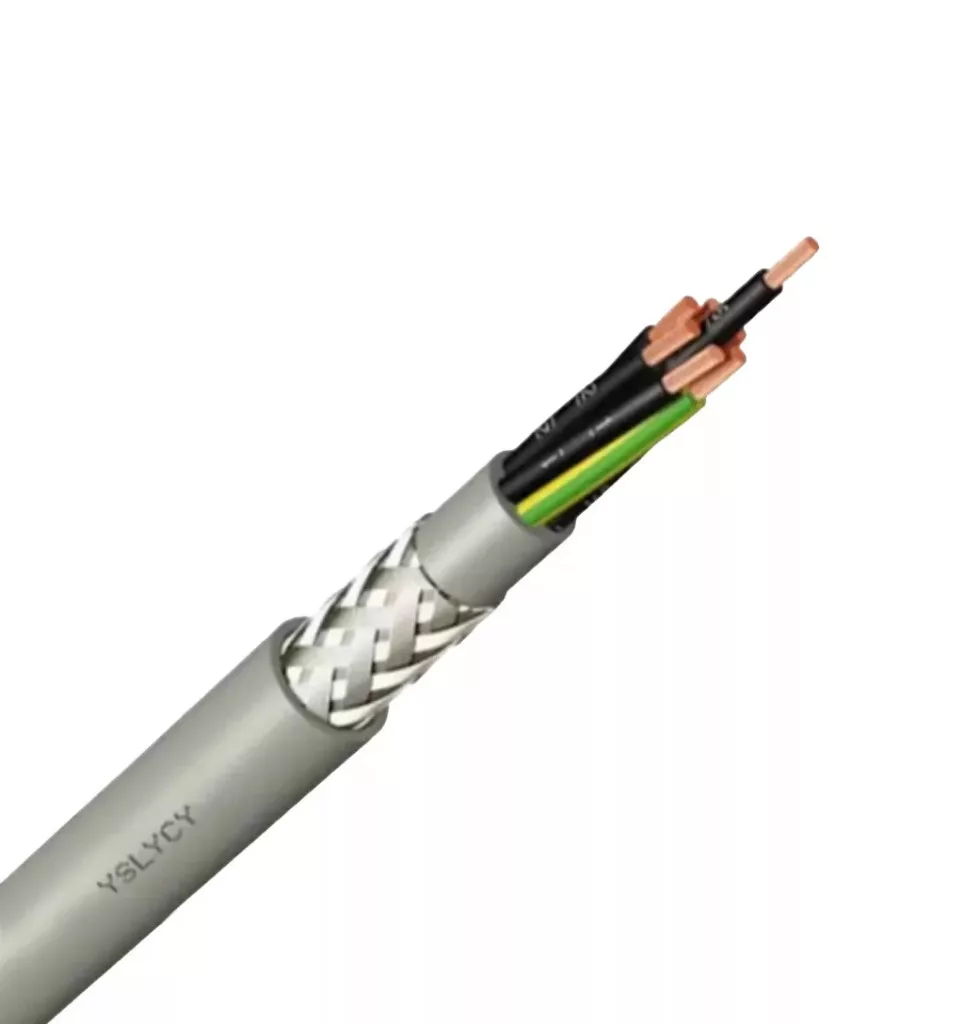

Az YSLCY egy rézvezetővel, PVC érszigeteléssel, műanyag fólia elválasztóréteggel, ónozott rézszövet árnyékolással és szürke PVC külső köpennyel rendelkező árnyékolt vezérlőkábel. A 300/500 V névleges feszültségű kábel elsősorban mérési, vezérlési, szabályozástechnikai és jelátviteli rendszerekben alkalmazható.
Rövid válasz
Mire való az YSLCY kábel? Az YSLCY árnyékolt PVC vezérlőkábel olyan villamos rendszerekhez használható, ahol a vezérlő- és jelátviteli vezetékeknél fontos a külső elektromágneses zavaró hatások elleni árnyékolás. Finomsodratú rézvezetője és PVC szigetelése révén mérés-, vezérlés- és szabályozástechnikai berendezésekben alkalmazható.
Összefoglaló műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Kábeltípus | YSLCY |
| Kábel típusa | PVC vezérlőkábel réz árnyékolással |
| Vezető anyaga | Réz |
| Vezető kialakítása | Csupasz elemi szálakból sodrott |
| Vezetőosztály | DIN EN 60228, 5. osztály |
| Érszigetelés | PVC |
| Elválasztóréteg | Műanyag fólia |
| Árnyékolás | Ónozott rézszövet |
| Külső köpeny | Szürke PVC, nagymértékben olajálló |
| Névleges feszültség U0/U | 300 / 500 V |
| Vizsgálófeszültség | 2000 V AC |
| Működési hőmérséklet mozgatva | -5 °C és +70 °C között |
| Működési hőmérséklet rögzítve | -40 °C és +70 °C között |
| Üzemi hőmérséklet rövidzár esetén | 150 °C |
| Rövidzárlati idő, maximum | 5 s |
| Hajlítási sugár rögzített / egyszeri telepítésnél | 10 × külső átmérő |
| Hajlítási sugár mozgatva | 20 × külső átmérő |
| Égési tulajdonság | EN 60332-1-2 |
Főbb előnyök
- Ónozott rézszövetből kialakított árnyékolással rendelkezik.
- Segít csökkenteni a külső elektromágneses zavarok hatását a jelátvitelre.
- Mérési, vezérlési és szabályozástechnikai alkalmazásokhoz használható.
- Finomsodratú, hajlékony rézvezetővel készül.
- PVC érszigetelést és szürke PVC külső köpenyt alkalmaz.
- A külső PVC köpeny nagymértékben olajálló.
- Széles érszám- és keresztmetszet-választékban áll rendelkezésre.
- DIN EN 60228 szerinti 5. vezetőosztályú kialakítás.
Alkalmazási területek
Az YSLCY árnyékolt vezérlőkábel elsősorban olyan rendszerekben alkalmazható, ahol mérési, vezérlési vagy szabályozási jelek továbbítása történik, és fontos a külső elektromágneses zavaró hatások mérséklése.
- mérés- és szabályozástechnika,
- vezérléstechnikai rendszerek,
- jelátviteli rendszerek,
- ipari vezérlések,
- automatizálási rendszerek,
- villamos berendezések vezérlőkörei,
- elektromágneses zavarokra érzékeny jelátviteli alkalmazások.
A kábel felépítése
| Szerkezeti elem | Kialakítás |
|---|---|
| 1. | Rézvezető, csupasz elemi szálakból sodrott |
| 2. | PVC érszigetelés |
| 3. | Műanyag fólia elválasztó réteg |
| 4. | Ónozott rézszövet árnyékolás |
| 5. | Szürke PVC külső köpeny, nagymértékben olajálló |
Szabványok és érjelölés
- DIN VDE 0281
- DIN EN 60228 – 5. vezetőosztály
- HD 308 S2 – színes erek jelölése esetén
- EN 60332-1-2 – égési tulajdonság
- JZ kivitel: 1 ér zöld/sárga, a további erek feketék és számozottak.
- OZ kivitel: minden ér fekete és számozott.
Kompatibilitás és használati javaslat
Az YSLCY kábel olyan villamos vezérlési és jelátviteli rendszerekhez választható, amelyeknél a megadott névleges feszültség, hőmérsékleti tartomány, mechanikai igénybevétel és hajlítási sugár megfelel az alkalmazás követelményeinek.
A megfelelő kábelméret kiválasztásakor mindig figyelembe kell venni az erek számát, a vezető keresztmetszetét, a telepítési körülményeket, a megengedett hajlítási sugarat és az adott villamos berendezés követelményeit.
Teljes méretválaszték és műszaki adatok
Az alábbi táblázat az YSLCY kábel megadott keresztmetszet- és érszám-változatait, valamint a hozzájuk tartozó réztömeget, hozzávetőleges külső átmérőt és kábeltömeget tartalmazza.
| Kábelméret | Réztömeg kg/km |
Külső Ø, kb. mm |
Kábeltömeg, kb. kg/km |
|---|---|---|---|
| 2 × 0,5 mm² | 34,6 | 5,6 | 45 |
| 3 × 0,5 mm² | 43 | 5,9 | 55 |
| 4 × 0,5 mm² | 49 | 6,4 | 73 |
| 5 × 0,5 mm² | 57 | 7 | 91 |
| 12 × 0,5 mm² | 117 | 9,8 | 208 |
| 25 × 0,5 mm² | 250 | 13,7 | 354 |
| 2 × 0,75 mm² | 41,3 | 6,2 | 56 |
| 3 × 0,75 mm² | 50 | 6,5 | 70 |
| 4 × 0,75 mm² | 61 | 7 | 96 |
| 5 × 0,75 mm² | 72 | 7,8 | 157 |
| 7 × 0,75 mm² | 98 | 8,4 | 168 |
| 10 × 0,75 mm² | 140 | 10,4 | 217 |
| 12 × 0,75 mm² | 151 | 10,9 | 231 |
| 18 × 0,75 mm² | 211 | 12,8 | 314 |
| 25 × 0,75 mm² | 280 | 15,2 | 434 |
| 34 × 0,75 mm² | 370 | 17,1 | 529 |
| 2 × 1 mm² | 55 | 6,5 | 83 |
| 3 × 1 mm² | 76 | 6,7 | 111 |
| 4 × 1 mm² | 80 | 7,4 | 131 |
| 5 × 1 mm² | 92 | 8,1 | 155 |
| 7 × 1 mm² | 120 | 8,8 | 190 |
| 12 × 1 mm² | 186 | 11,5 | 286 |
| 18 × 1 mm² | 271 | 13,8 | 393 |
| 25 × 1 mm² | 360 | 16 | 658 |
| 34 × 1 mm² | 454 | 18,4 | 759 |
| 50 × 1 mm² | 662 | 22 | 994 |
| 2 × 1,5 mm² * | 65 | 7,1 | 97 |
| 3 × 1,5 mm² * | 90 | 7,6 | 124 |
| 4 × 1,5 mm² * | 110 | 8,2 | 166 |
| 5 × 1,5 mm² * | 125 | 9 | 192 |
| 7 × 1,5 mm² | 152 | 9,8 | 245 |
| 12 × 1,5 mm² | 268 | 13 | 365 |
| 18 × 1,5 mm² | 373 | 15,5 | 556 |
| 25 × 1,5 mm² | 530 | 18 | 737 |
| 27 × 1,5 mm² | 537,6 | 20 | 750 |
| 34 × 1,5 mm² | 683 | 20,9 | 966 |
| 50 × 1,5 mm² | 977 | 24,8 | 1342 |
| 2 × 2,5 mm² | 96 | 8,5 | 161 |
| 3 × 2,5 mm² * | 148 | 9 | 187 |
| 4 × 2,5 mm² | 174 | 9,9 | 241 |
| 5 × 2,5 mm² | 203 | 11 | 274 |
| 7 × 2,5 mm² | 253 | 12 | 344 |
| 12 × 2,5 mm² | 441 | 15,9 | 407 |
| 4 × 4 mm² | 248 | 11,6 | 307 |
| 5 × 4 mm² | 331 | 12,8 | 370 |
| 2 × 6 mm² | 163,2 | 12,5 | 180 |
| 4 × 6 mm² | 343 | 14 | 402 |
| 5 × 6 mm² | 441 | 15,5 | 506 |
| 4 × 10 mm² * | 535 | 17,2 | 747 |
| 5 × 10 mm² | 714 | 19,3 | 861 |
| 4 × 16 mm² | 809 | 20 | 1041 |
| 5 × 16 mm² | 1050 | 22,2 | 1289 |
| 4 × 25 mm² | 1165 | 24,7 | 1460 |
| 5 × 25 mm² | 1440 | 27,5 | 1840 |
* A megadott csillaggal jelölt változatok HD 308 S2 szabvány szerinti színes erekkel is szállíthatók.
Gyakori kérdések
Mire használható az YSLCY kábel?
Elsősorban mérés-, vezérlés- és szabályozástechnikában, valamint jelátviteli alkalmazásokban használható, ahol az árnyékolás fontos a külső elektromágneses zavaró hatások mérsékléséhez.
Miért van árnyékolás az YSLCY kábelen?
Az ónozott rézszövetből kialakított árnyékolás a külső elektromágneses terek és zavaró elektromos frekvenciák hatásának csökkentését szolgálja.
Mekkora az YSLCY kábel névleges feszültsége?
A megadott műszaki adatok szerint a névleges feszültség 300/500 V.
Milyen vezetőből készül?
Rézvezetőből készül, amely csupasz elemi szálakból sodrott és a DIN EN 60228 szerinti 5. vezetőosztályba tartozik.
Milyen hőmérsékleten használható?
Mozgatott állapotban -5 °C és +70 °C, rögzített elhelyezés esetén -40 °C és +70 °C közötti működési hőmérsékletet adtak meg.
Mekkora hajlítási sugarat kell figyelembe venni?
Egyszeri, rögzített telepítésnél a megadott minimális hajlítási sugár 10 × a kábel külső átmérője, mozgatott alkalmazásnál 20 × a külső átmérő.
Milyen érjelöléssel készülhet?
JZ kivitelben egy ér zöld/sárga, a további erek feketék és számozottak. OZ kivitelben minden ér fekete és számozott.
Fontos választási szempont
A megfelelő YSLCY kábel kiválasztásakor az érszámot, a vezető keresztmetszetét, a telepítés módját, a várható mechanikai igénybevételt, a hőmérsékleti körülményeket és a szükséges hajlítási sugarat is figyelembe kell venni. Villamos berendezés kialakításakor a vonatkozó előírásokat és a berendezés gyártói követelményeit kell alkalmazni.
