YSLY-JB 5x2,5 olajálló mt.
nettó 275 Ft

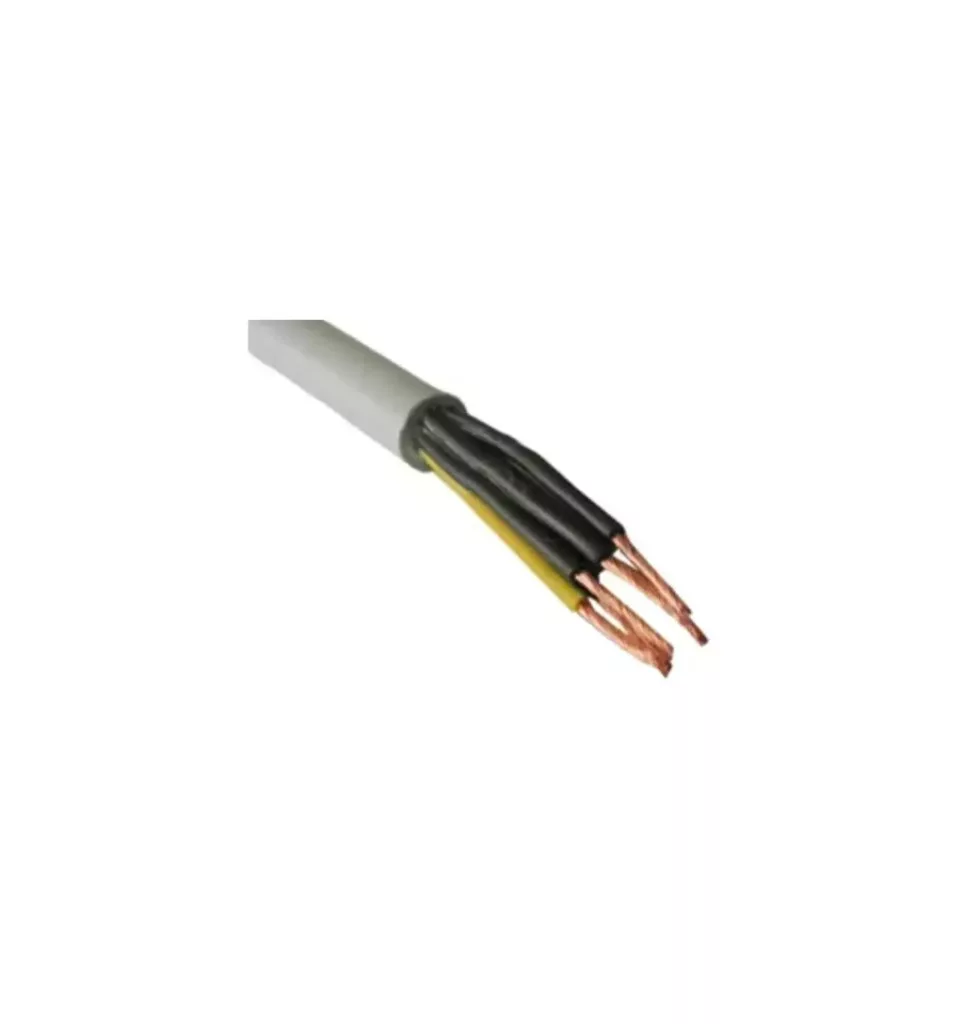

YSLY 5x2,5 mm2 PVC vezérlőkábel – rugalmas vezérlési és jelátviteli kábel ipari alkalmazásokhoz
Az YSLY PVC vezérlőkábel mérés-, vezérlés- és szabályozástechnikában használható csatlakozó- és összekötő kábel. Alkalmas ipari gépek, berendezések és gyártósorok vezérlésére, felügyeletére, valamint jelátviteli feladatokra. A PVC szigeteléssel és nagymértékben olajálló, szürke PVC külső köpennyel rendelkező kábel száraz és nedves helyiségekben, könnyű és közepes mechanikai igénybevétel mellett alkalmazható.
Gyors termékösszefoglaló
| Termék | YSLY PVC vezérlőkábel |
| Kábel típusa | PVC vezérlőkábel |
| Névleges feszültség | 300/500 V |
| Vezető anyaga | Réz |
| Szigetelés | PVC |
| Külső köpeny | PVC, szürke, nagymértékben olajálló |
| Alkalmazási terület | Mérés-, vezérlés-, szabályozástechnika, jelátvitel |
| Alkalmazási környezet | Száraz és nedves helyiségek |
| Kültéri használat | Nem alkalmazható szabadban |
Ideális választás, ha…
- ipari gépek és berendezések vezérléséhez keres vezérlőkábelt;
- mérés-, vezérlés- vagy szabályozástechnikai alkalmazáshoz van szüksége kábelre;
- gyártósorok vezérléséhez és felügyeletéhez keres megfelelő megoldást;
- jelátviteli feladatra van szüksége PVC köpenyes kábelre;
- száraz vagy nedves helyiségben, könnyű vagy közepes mechanikai igénybevétel mellett szeretné használni a kábelt.
Főbb előnyök
- Vezérléshez és jelátvitelhez is használható.
- Mérés-, vezérlés- és szabályozástechnikában alkalmazható.
- Ipari gépek és gyártósorok vezérlésére és felügyeletére alkalmas.
- Száraz és nedves helyiségekben használható.
- Könnyű és közepes mechanikai igénybevételhez megfelelő.
- A külső köpeny nagymértékben olajálló PVC.
- 300/500 V névleges feszültséghez készült.
- Rézvezetővel és PVC érszigeteléssel rendelkezik.
Alkalmazási területek
Az YSLY vezérlőkábel elsősorban olyan villamos és ipari rendszerekben használható, ahol vezérlőjelek, mérési jelek vagy szabályozási jelek továbbítása szükséges.
- ipari gépek vezérlése;
- gyártósorok vezérlése és felügyelete;
- mérés- és szabályozástechnikai rendszerek;
- vezérlő- és kapcsolószekrények bekötése;
- berendezések csatlakoztatása és összekötése;
- jelátviteli alkalmazások.
Fontos: az YSLY kábel a megadott alkalmazási terület alapján szabadban nem használható.
Az YSLY kábel felépítése
| 1. | Csupasz elemi szálakból sodrott rézvezető |
| 2. | PVC érszigetelés |
| 3. | Szürke PVC külső köpeny, nagymértékben olajálló |
Érjelölés
Az YSLY vezérlőkábel az alkalmazástól és kivitelétől függően JZ vagy OZ érjelöléssel készülhet.
- JZ: 1 ér zöld/sárga, a további erek feketék és számozottak.
- OZ: minden ér fekete és számozott.
Műszaki adatok
| Tulajdonság | Érték |
|---|---|
| Névleges feszültség U0/U | 300/500 V |
| Vizsgálófeszültség | 2000 V AC |
| Működési hőmérséklet mozgatva | -5 °C / +70 °C |
| Működési hőmérséklet rögzítve | -40 °C / +70 °C |
| Üzemi hőmérséklet rövidzár esetén | 150 °C |
| Rövidzárlati idő, maximum | 5 s |
| Hajlítási sugár egyszeri/rögzített | 6 × külső átmérő |
| Hajlítási sugár mozgatva | 15 × külső átmérő |
| Égési tulajdonság szabványa | EN 60332-1-2 |
YSLY kábel méretválaszték és főbb jellemzők
Az YSLY PVC vezérlőkábel többféle ér- és keresztmetszet-kombinációban érhető el. A választék az 0,5 mm²-es vezetőkeresztmetszettől egészen 120 mm²-ig terjed, különböző ér számokkal.
| Kivitel | Külső átmérő kb. (mm) | Tömeg kb. (kg/km) |
|---|---|---|
| 2 × 0,5 | 4,8 | 35 |
| 3 × 0,5 | 5,1 | 41 |
| 4 × 0,5 | 5,7 | 49 |
| 5 × 0,5 | 6,2 | 60 |
| 7 × 0,5 | 6,7 | 77 |
| 10 × 0,5 | 8,6 | 114 |
| 12 × 0,5 | 8,9 | 128 |
| 16 × 0,5 | 10,0 | 164 |
| 25 × 0,5 | 12,6 | 256 |
| 2 × 0,75 | 5,3 | 42 |
| 3 × 0,75 | 5,5 | 50 |
| 4 × 0,75 | 6,2 | 64 |
| 5 × 0,75 | 6,7 | 77 |
| 10 × 0,75 | 9,4 | 160 |
| 16 × 0,75 | 11,5 | 240 |
| 25 × 0,75 | 13,9 | 333 |
| 2 × 1 | 5,5 | 50 |
| 3 × 1 | 5,9 | 61 |
| 4 × 1 | 6,5 | 75 |
| 5 × 1 | 7,1 | 95 |
| 7 × 1 | 8,0 | 114 |
| 10 × 1 | 10,2 | 179 |
| 16 × 1 | 11,8 | 280 |
| 25 × 1 | 14,7 | 395 |
| 2 × 1,5 | 6,3 | 63 |
| 3 × 1,5 | 6,6 | 79 |
| 4 × 1,5 | 7,3 | 98 |
| 5 × 1,5 | 8,1 | 123 |
| 7 × 1,5 | 8,9 | 161 |
| 10 × 1,5 | 11,3 | 237 |
| 16 × 1,5 | 13,4 | 364 |
| 25 × 1,5 | 16,7 | 566 |
| 50 × 1,5 | 23,5 | 1102 |
| 2 × 2,5 | 7,6 | 101 |
| 3 × 2,5 | 8,2 | 127 |
| 4 × 2,5 | 9,0 | 160 |
| 5 × 2,5 | 10,0 | 197 |
| 7 × 2,5 | 11,1 | 256 |
| 10 × 2,5 | 14,3 | 379 |
| 16 × 2,5 | 16,7 | 603 |
| 25 × 2,5 | 21,1 | 887 |
| 2 × 4 | 9,0 | 138 |
| 3 × 4 | 9,7 | 181 |
| 4 × 4 | 10,7 | 230 |
| 5 × 4 | 11,8 | 287 |
| 7 × 4 | 13,1 | 375 |
| 2 × 6 | 10,7 | 212 |
| 3 × 6 | 11,5 | 272 |
| 4 × 6 | 12,8 | 353 |
| 5 × 6 | 14,2 | 431 |
| 7 × 6 | 15,7 | 561 |
| 4 × 10 | 16,2 | 593 |
| 5 × 10 | 18,1 | 783 |
| 7 × 10 | 20,0 | 1080 |
| 4 × 16 | 19,1 | 897 |
| 5 × 16 | 21,5 | 1117 |
| 7 × 16 | 23,7 | 1768 |
| 4 × 25 | 23,5 | 1314 |
| 5 × 25 | 26,2 | 1648 |
| 7 × 25 | 29,0 | 2187 |
| 4 × 35 | 26,4 | 1807 |
| 5 × 35 | 29,6 | 2213 |
| 4 × 50 | 31,8 | 2557 |
| 5 × 50 | 35,0 | 2920 |
| 4 × 70 | 36,2 | 3489 |
| 5 × 70 | 40,0 | 3660 |
| 4 × 95 | 42,1 | 4501 |
| 5 × 95 | 47,5 | 5490 |
| 4 × 120 | 46,5 | 5673 |
Szabványok és megfelelőség
Az YSLY PVC vezérlőkábel az alábbi szabványokkal és előírásokkal összhangban készül:
- DIN VDE 0281
- DIN EN 60228, 5. osztály – vezető felépítése
- HD 308 S2 – erek jelölése színes erek esetén
- EN 60332-1-2 – égési tulajdonság
Használati és szerelési javaslat
A megfelelő YSLY kivitel kiválasztásakor vegye figyelembe az erek számát, a vezető keresztmetszetét, a beépítési körülményeket, a várható mechanikai igénybevételt, valamint a kábel megengedett hajlítási sugarát.
A kábel mozgatása esetén a megadott 15 × külső átmérő minimális hajlítási sugár figyelembevétele szükséges. Rögzített telepítésnél a megadott érték 6 × külső átmérő.
Fontos: a kábel szabadban történő alkalmazásra nem alkalmas.
Gyakran Ismételt Kérdések – YSLY PVC vezérlőkábel
Mire használható az YSLY vezérlőkábel?
Az YSLY PVC vezérlőkábel mérés-, vezérlés- és szabályozástechnikában, valamint ipari gépek és gyártósorok vezérlésére, felügyeletére és jelátvitelre használható.
Használható az YSLY kábel kültéren?
Nem. A megadott alkalmazási adatok szerint az YSLY vezérlőkábel szabadban nem használható. Száraz és nedves helyiségekben alkalmazható.
Mekkora az YSLY kábel névleges feszültsége?
A kábel névleges feszültsége U0/U = 300/500 V.
Milyen anyagból készül a vezető?
Az YSLY kábel vezetője csupasz elemi szálakból sodrott rézvezető.
Milyen a kábel külső köpenye?
A külső köpeny szürke PVC-ből készül, és nagymértékben olajálló.
Milyen hőmérsékleten használható?
Mozgatott állapotban -5 °C és +70 °C, rögzített állapotban -40 °C és +70 °C közötti működési hőmérséklethez használható.
Mekkora a minimális hajlítási sugár?
Rögzített telepítésnél 6 ×, mozgatott alkalmazásnál 15 × a kábel külső átmérője.
Összegzés
Az YSLY PVC vezérlőkábel sokféle ér- és keresztmetszet-kombinációban alkalmazható megoldás mérés-, vezérlés-, szabályozástechnikai és ipari jelátviteli feladatokra. Rézvezetője, PVC szigetelése és nagymértékben olajálló PVC külső köpenye száraz és nedves helyiségekben történő alkalmazásra teszi alkalmassá, könnyű és közepes mechanikai igénybevétel mellett.
