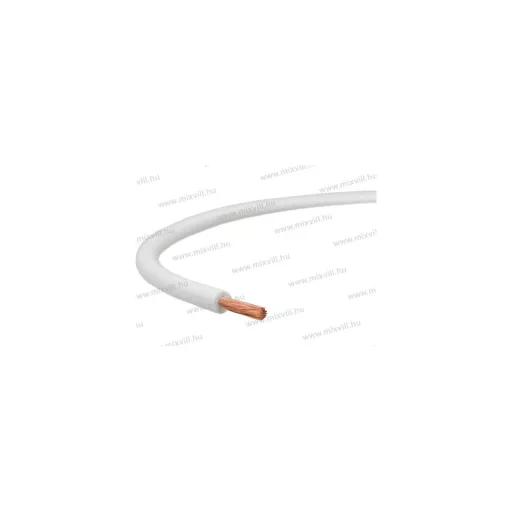

H05V-K PVC szigetelésű egyerű vezeték
A H05V-K PVC szigetelésű, hajlékony, sodrott rézvezeték berendezések és világítási szerelvények belső vezetékezésére alkalmas. Védett elhelyezésben, valamint védőcsőben elhelyezve falra vagy vakolat alá beágyazva használható, jelzőáramkörökben.
Alkalmazási területek
- Berendezések belső vezetékezése
- Világítási szerelvények
- Jelzőáramkörök
- Védőcsőben falra vagy vakolat alá beágyazva
Felépítés
- Rézvezető: csupasz elemi szálakból sodrott (Class 5)
- Szigetelés: PVC érszigetelés
Műszaki adatok
- Névleges feszültség: 300 / 500 V
- Vizsgálófeszültség: AC 2000 V
- Hőmérséklet-tartomány: +5°C / +70°C
- Rövidzárlati hőmérséklet: 160°C
- Rövidzárlati idő: max. 5 s
- Hajlítási sugár: min. 4x külső átmérő
- Szabványok: DIN VDE 0281-3, DIN EN 60228
- Lángállóság: EN 60332-1-2
Mérettáblázat
| Keresztmetszet (mm²) | Réztömeg (kg/km) | Külső átmérő (mm) | Tömeg (kg/km) |
|---|
| 0,5 | 4,8 | 2,2 | 10 |
| 0,75 | 7,2 | 2,4 | 12 |
| 1 | 9,6 | 2,6 | 14 |
