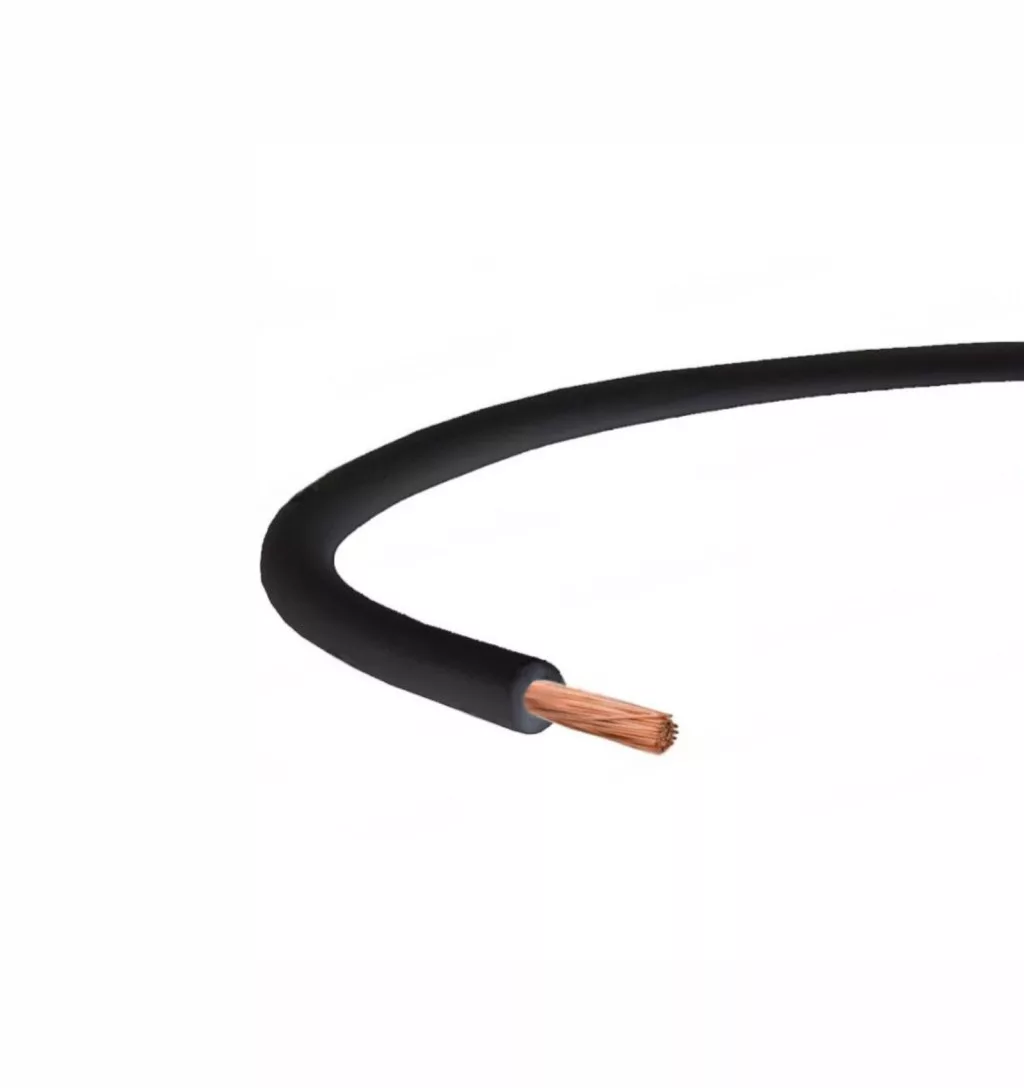

MKH, H07V-K PVC szigetelésű egyerű vezeték
A H07V-K hajlékony réz vezeték egy PVC szigetelésű egyerű villamos kábel, amely kiválóan alkalmas elosztószekrények, kapcsolószekrények és világítási rendszerek belső vezetékezésére. A sodrott rézér (Class 5) biztosítja a kiváló hajlékonyságot és egyszerű szerelhetőséget.
Alkalmazási területek
- Villamos elosztószekrények
- Kapcsolószekrények
- Világítási rendszerek
- Elektromos berendezések belső vezetékezése
- Védőcsőben falon kívül és vakolat alatt
Felépítés
- Rézvezető: sodrott, csupasz réz (Class 5)
- Szigetelés: PVC
Műszaki adatok
- Névleges feszültség: 450 / 750 V
- Vizsgálófeszültség: 2500 V
- Hőmérséklet tartomány: +5°C / +70°C
- Rövidzárlati hőmérséklet: 160°C
- Hajlítási sugár: min. 4x külső átmérő
- Szabvány: DIN VDE 0281-3
- Lángállóság: EN 60332-1-2
Előnyök
- Kiváló hajlékonyság
- Könnyű szerelhetőség
- Széles méretválaszték
- Megbízható működés ipari és lakossági felhasználásra
Mérettáblázat
| Keresztmetszet (mm²) | Réztömeg (kg/km) | Külső átmérő (mm) | Tömeg (kg/km) |
|---|
| 1,5 | 14,4 | 3,1 | 21 |
| 2,5 | 24 | 3,7 | 32 |
| 4 | 38 | 4,3 | 47 |
| 6 | 58 | 4,9 | 67 |
| 10 | 96 | 6,2 | 115 |
| 16 | 154 | 7,4 | 175 |
| 25 | 240 | 9,3 | 280 |
| 35 | 336 | 10,7 | 375 |
| 50 | 480 | 12,7 | 550 |
| 70 | 672 | 14,8 | 760 |
| 95 | 912 | 16,7 | 1020 |
| 120 | 1152 | 18,4 | 1270 |
| 150 | 1440 | 20,5 | 1600 |
| 185 | 1776 | 22,8 | 1960 |
| 240 | 2304 | 25,9 | 2550 |
