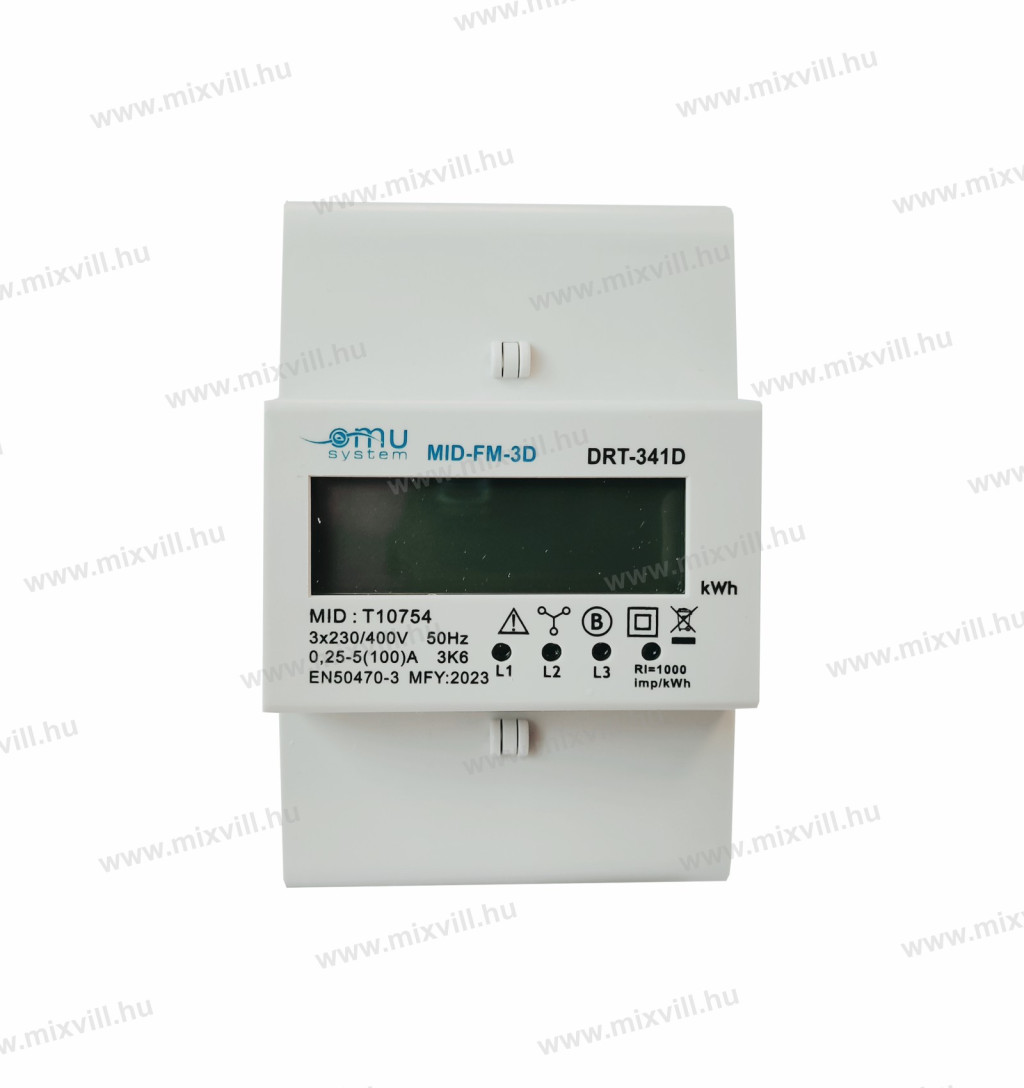

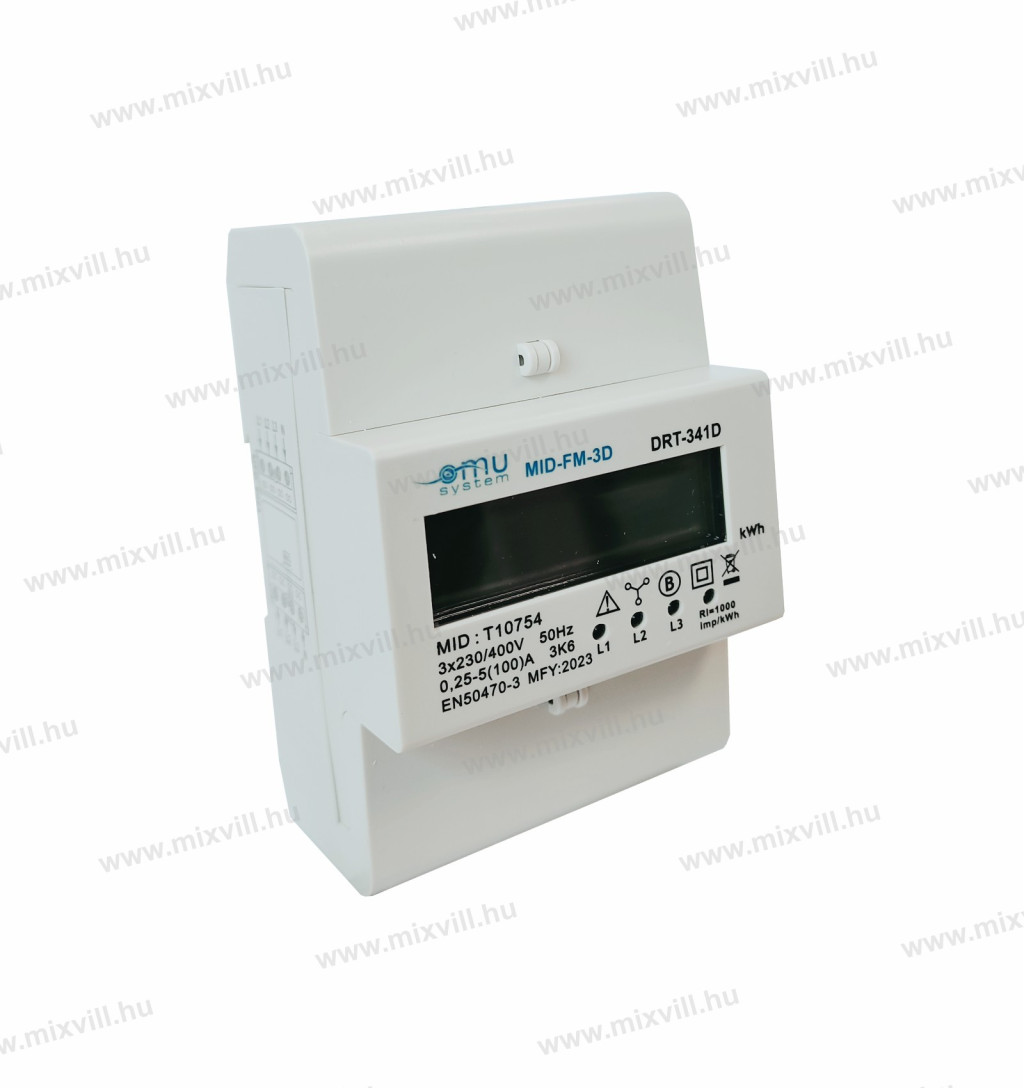

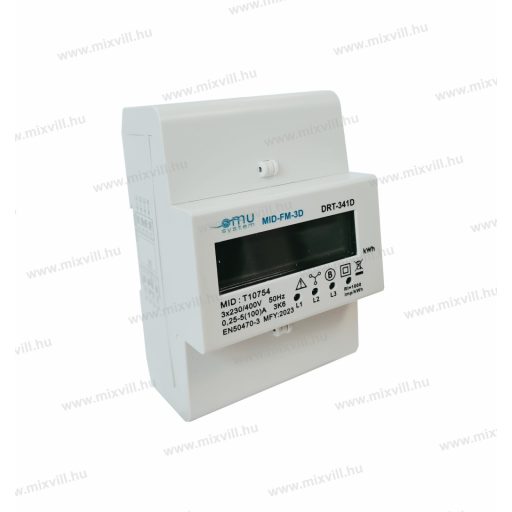

OMU system MID-FM-3D 3x100A digitális hitelesített fogyasztásmérő 3 fázisú direkt 4 modulos 1000 imp.
• Névleges feszültség (Un): 3x230V AC/400V AC (3~)
• Működési feszültség 161 – 230V AC
• Alap áram(Ib): 5A
• Max áram (Imax): 100A
• Indító áram (mA): 0,4%Ib
• Működési frekvenciatartomány: 50Hz
• Kimeneti visszajelző értéke (LED): 1000imp/kWh
• Működési páratartalom: ≤75%
• Tárolási páratartalom: ≤95%
• Működési hőmérséklet: -25°C...+55°C
• Tárolási hőmérséklet: -30°C...+70°C
• Nemzetközi szabvány: EN50470, MID
• Pontossági osztály: 1

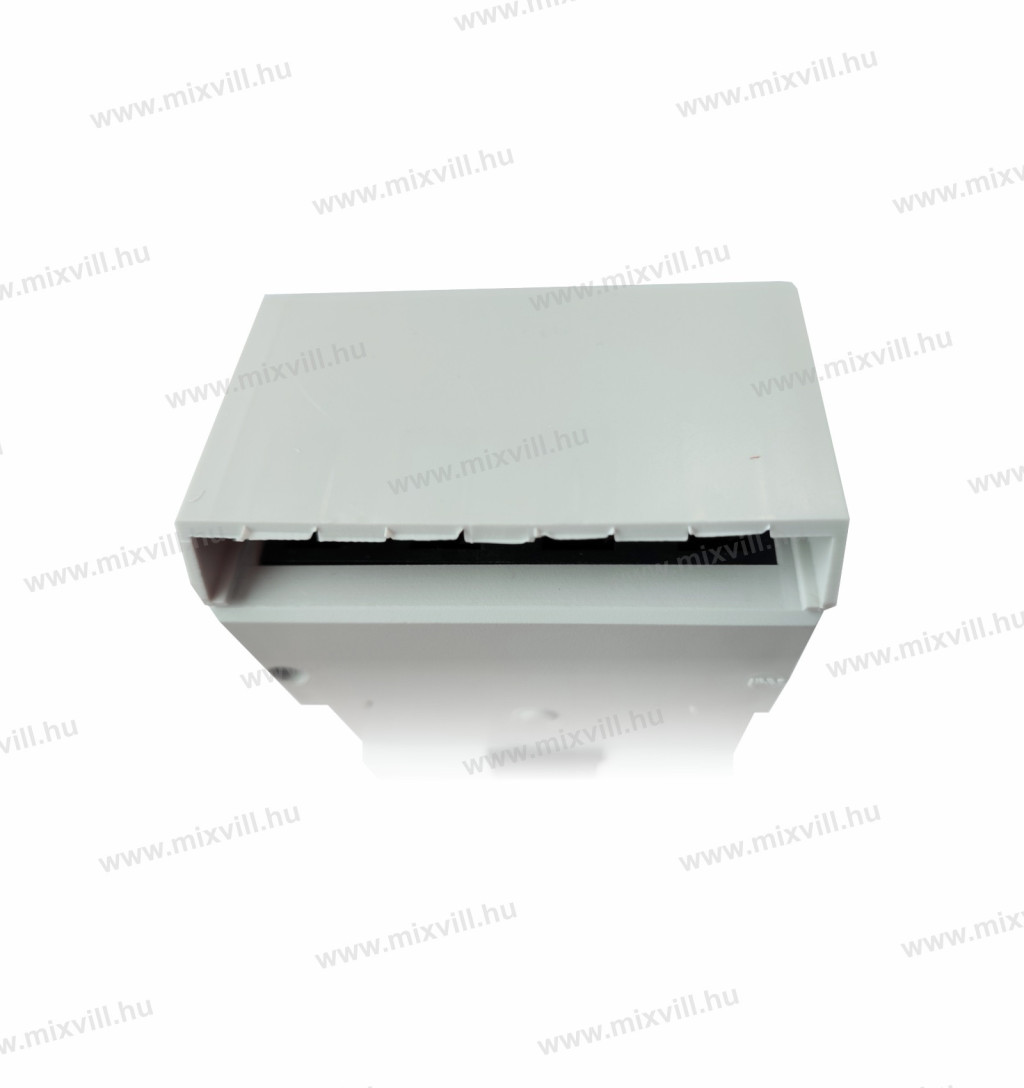

• IP védettség: IP51 (védőburkolattal)
• Névleges meghúzási nyomaték L1-től L3-ig : 1.2Nm
• Névleges meghúzási nyomaték az impulzuskimeneti érintkezőkön (22 és 23): 0.4Nm

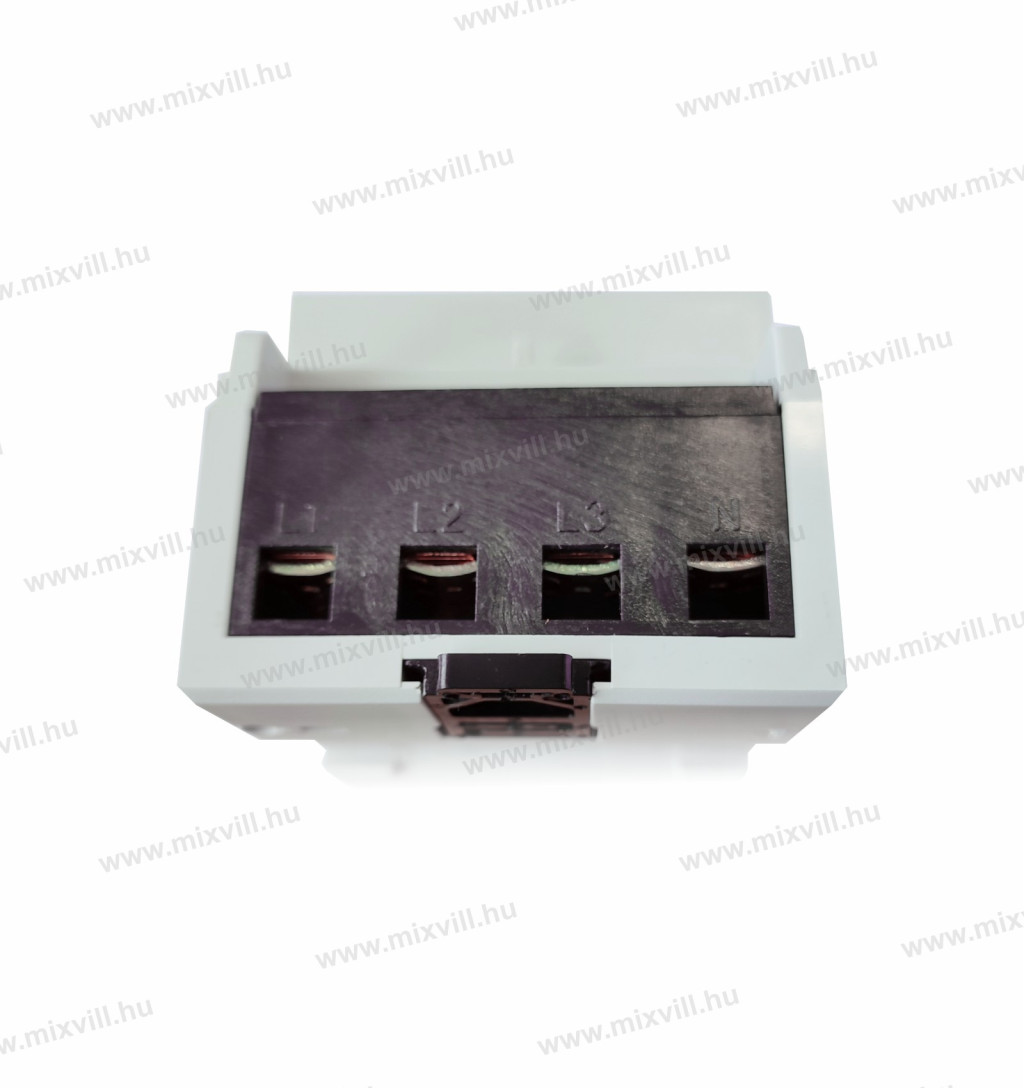

• Beköthető kábelkeresztmetszetek L1-től L3-ig: 0.8-50mm²
• Beköthető kábelkeresztmetszetek az impulzuskimeneteken: 0.12-2mm²
Tűréshatárok háromfázisú terhelésnél:
0.05Ib Cosφ = 1 ±1.5%
0.1Ib Cosφ = 0.5L ±1.5%; Cosφ = 0.8C ±1.5%
0.1Ib - Imax Cosφ = 1 ±1.0%
0.2Ib - Imax Cosφ = 0.5L ±1.0%; Cosφ = 0.8C ±1.0%
Tűréshatárok egyfázisú terhelésnél:
0.1Ib - Imax Cosφ = 1 ±2.0%
0.2Ib - Imax Cosφ = 0.5L ±2.0%
