A nyomógomb és jelzőlámpa rendszerek elsősorban az erősáramú szerelőiparban – vezérlőpultokban, vezérlőszekrényekben, villamos erőátviteli elosztómezőkben – kerülnek alkalmazásra, de megtalálhatók az ipar bármely területén, ahol működtető és kijelző elemekre van szükség.
A készülékek ø=22 mm-méretű furatba. Az alapszerelvényre rögzíthető érintkezőelemek száma szükség esetén max. 4 darabra bővít hető. Olyan régebben készült elosztótáblák vezérlőkészülékeinek cseréje esetén, amelyek ø=38 mm-es furatba voltak szerelve, úgy redukáló gyűrűk segítségével (R22/30, R22/40) lehet a készüléket a szerelőlaphoz rögzíteni.
Műszaki adatok:
• Működtető feszültség: 230 V

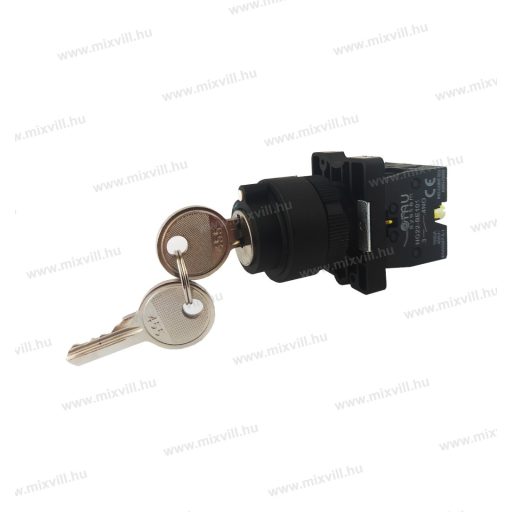

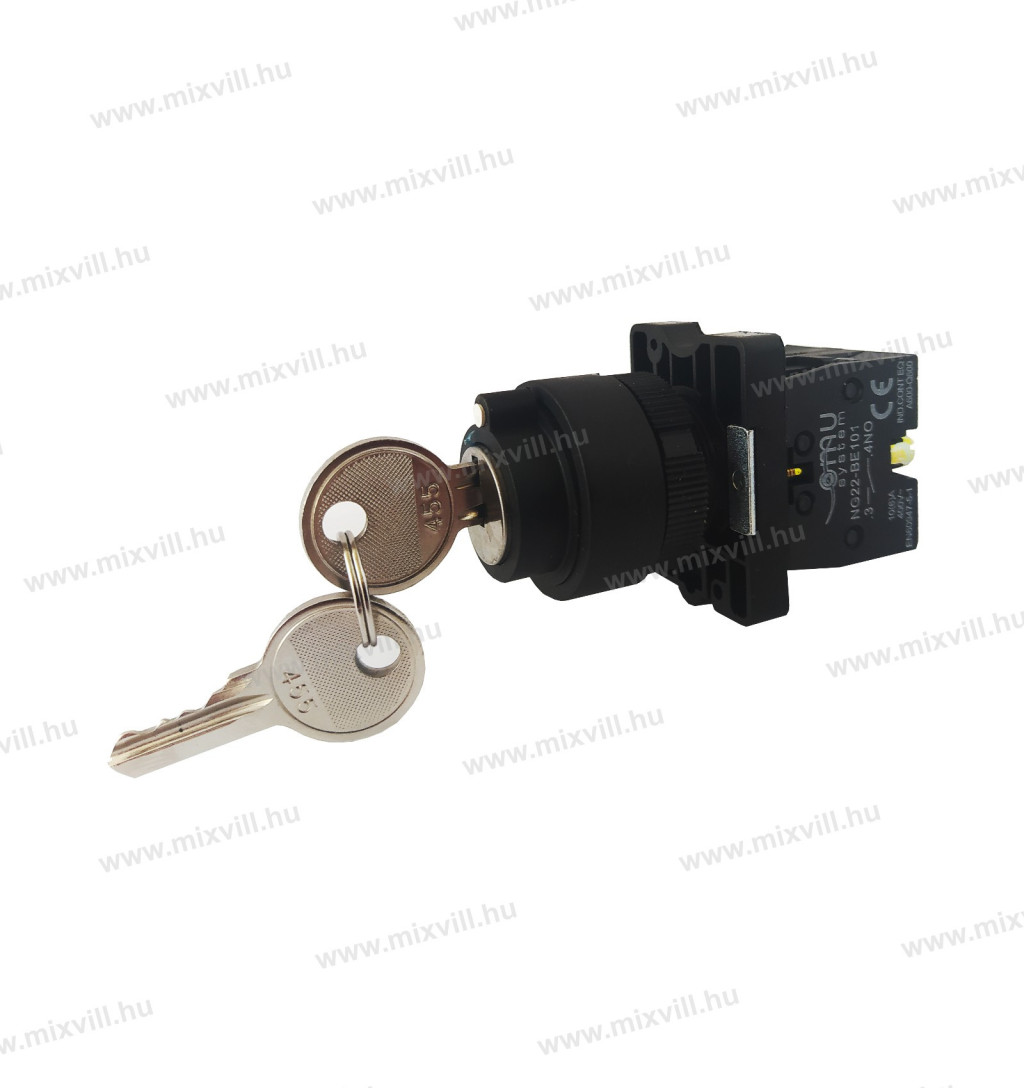

• A kulcs minhárom állásban kihúzható
• 2 záróérintkező, terhelhetősége: 6A
• Névleges lökőfeszültség-állóság: 6 kV
• Névleges termikus áram: 10/6 A
• Zárlati szilárdság: 1000 A (10 A gG előtétbiztosítóval)
• Beköthető vezeték: 1×0,5…1×2,5 mm2, (2×1,5 mm2)
• Vezeték csatlakozás: csavaros kapcsokkal
• Környezeti hőmérséklet: -25°C … +70°C
• Tárolási hőmérséklet: -40°C … +70°C
• Mechanikai élettartam: 1×106 kapcsolási ciklus
• Bekapcsolási erő: max. 20 N (érintkező zárás)
• Kikapcsolási erő: 8…15 N (érintkező nyitás)
• Működtető nyomaték: max. 0,15 Nm (karos kivitel)
• Közvetlen nyitási út: min. 3,5 mm
• Működési út: max. 8 mm
• Rezgésállóság (IEC 60068-2-6): max. 8 g (40…500 Hz)
• Ütésállóság (IEC 60068-2-27): max. 15 g
• Szerelőlemez vastagság: max. 6 mm (szűkítőgyűrűvel) max. 1,5 mm
