OMU system SKT 70 fehér előre szigetelt krimpelhető kábeltoldó préshüvely 70mm2 alu vezetékhez
Alkalmazás
Az SKT előre szigetelt krimpelhető préshüvelyek a szigetelt, sodrott erezetű alumíniumvezetékek, kábelek toldására használhatóak. A három főtípusból kell kiválasztani a megfelelőt, a mechanikai terheléseket figyelembe vételével.

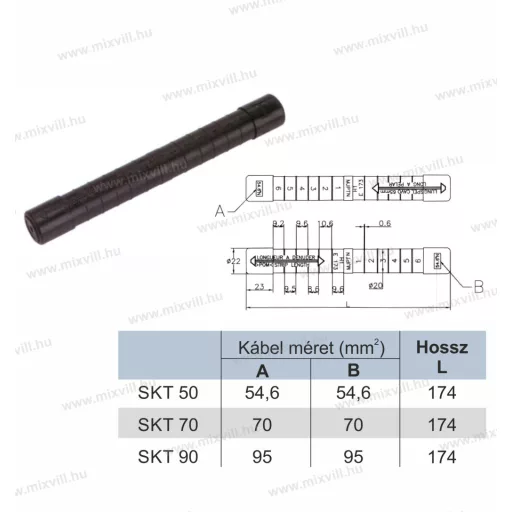

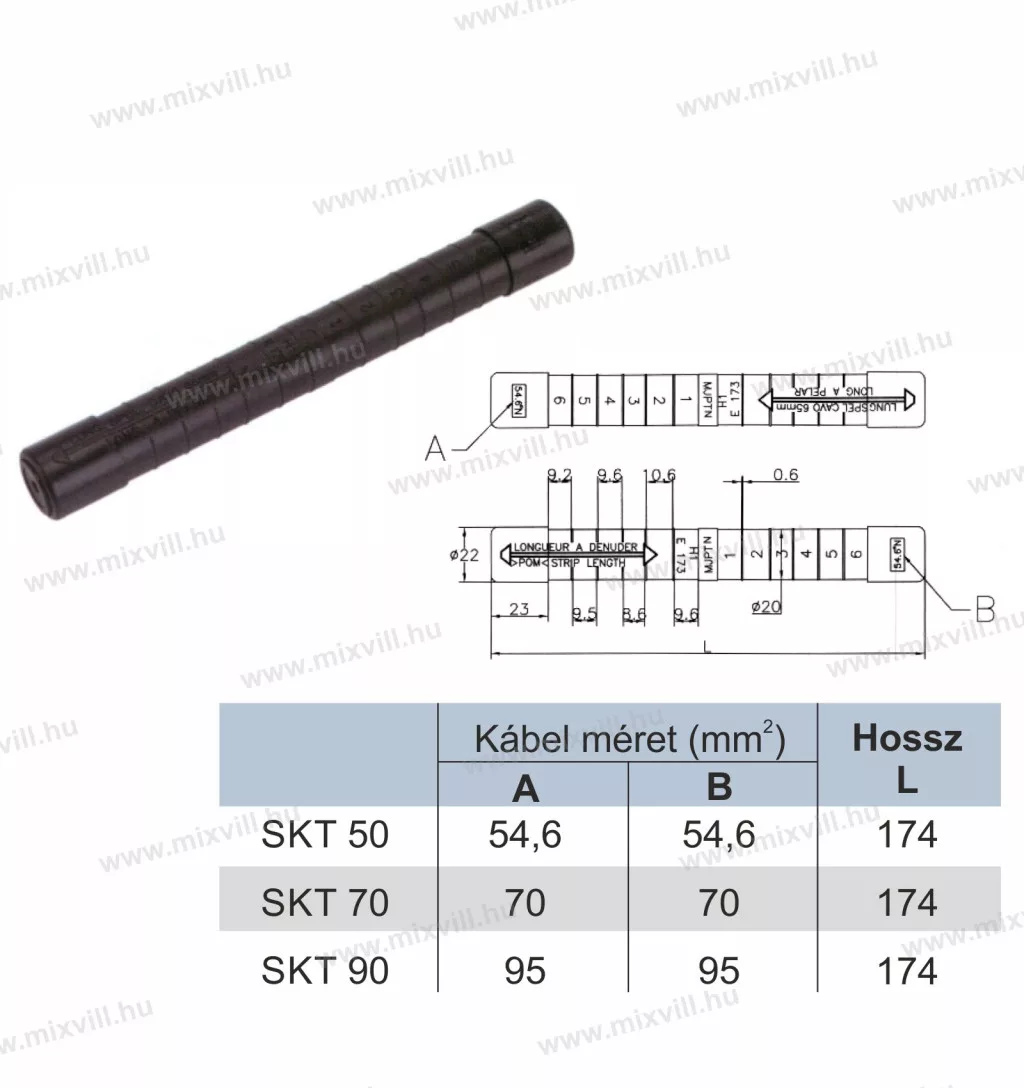

A blankolt kábeleket, vezetékeket a szerelvénybe ütközésig kell betolni. A sajtolás a ptéshüvelyen található jeleknek megfelelően történik. A villamos érintkezés és a tömítés, melyet az elasztomerikus gyűrűtől ered, a sajtolás közben jön létre. A hüvely hossza minden esetben 100 mm, kivéve a nullavezetőhöz tartozó 170 mm-es hüvelyt.
Tulajdonságok
• Alkalmazható sodrott alumíniumvezetékekhez.
• A vízállóság 6 kV-on 30 percig vízfürdőben NFC 33020, CENELEC EN 50483 4 class 1 szabvány szerint tesztelve.
• Megfelel a CENELEC EN 50483 4 class 1, NFC 33021 and ESI 43-14 szabványok követelményeinek.
• Az elasztomerikus tömítőgyűrű színkódolt a könnyű kiválasztás érdekében.
• Az alumíniumhüvely belső felülete érintkező pasztával ellátott.
• A szigetelés anyaga időjárás- és UV- álló műanyag

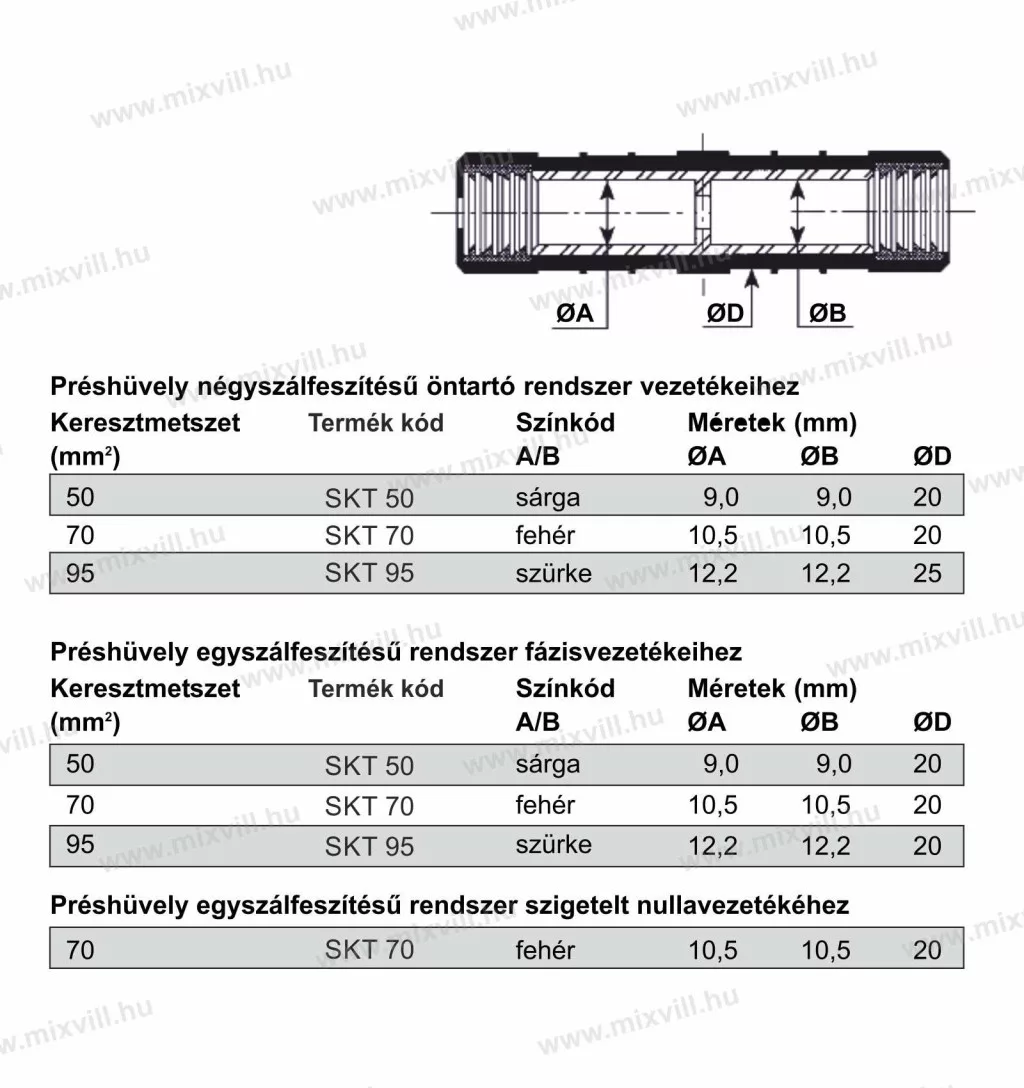

A préshüvely mechanikai terhelhetősége:
• Négyszálfeszítésű öntartó rendszer esetén: 85 %-a a vezeték szakítószilárdságának.
• Egyszálfeszítésű rendszereknél:
- 60 %-a a fázisvezeték szakítószilárdságának
- 95 %-a a szigetelt nullavezeték szakítószilárdságának.
Termék jellemzők:
- SKT előszigetelt csatlakozókat semleges ellátott LV-ABC rendszerekhez tervezték.
- A behelyezés előtt a kábel szigetelésének eltávolítása szükséges.
- A vezető keresztmetszete a gyűrűk színkódja alapján könnyen azonosítható
- Az elasztomer gyűrű és az előretöltött zsír szuper vízálló teljesítményt tesz lehetővé
- Előre feltöltött kötőanyaggal
- Vízzárósági vizsgálat 6 kV-os feszültségen egy percen keresztül a víz alatt
- A szigetelőcső időjárás- és UV-álló polimerből készült.
- Szabvány: EN 50483-4 , NFC 33-021
