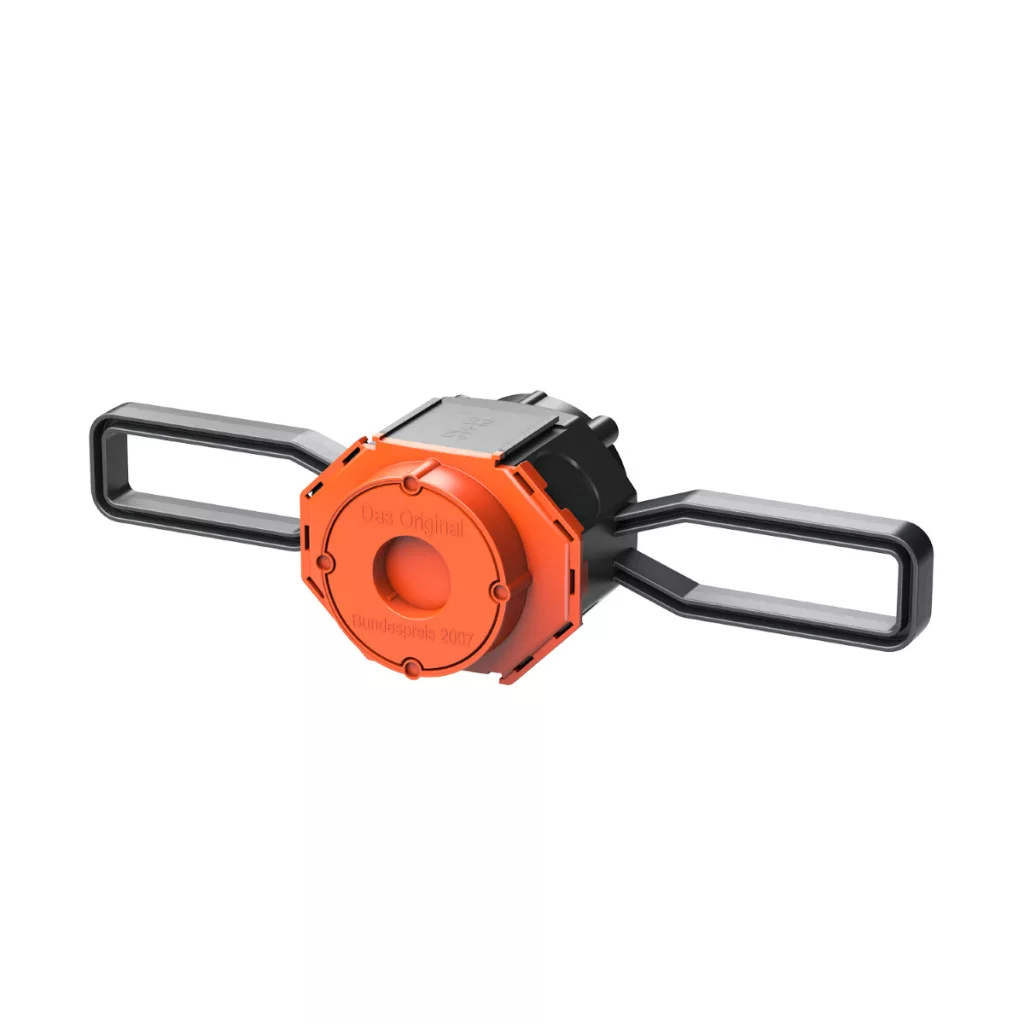

OP730 beton szerelvénydoboz rögzítőfülekkel – 60 mm, M20/M25/M32 csőbevezetéssel

Az OP730 szárnyas beton doboz 2.0 egy professzionális, betonba süllyeszthető szerelvénydoboz, amelyet különösen betonfalak és vasalt szerkezetek szereléséhez fejlesztettek. A masszív polipropilén halogénmentes anyag, az opcionális acélvasalatra rögzíthető szárnyak és az SCS-csatlakozástechnika gyors, stabil és tartós telepítést biztosítanak. A speciális kialakításnak köszönhetően 70%-kal több szorítóhely áll rendelkezésre, mint a hagyományos elektronikai dobozoknál.

Főbb előnyök

• Robusztus beton szerelvénydoboz 60 mm átmérővel
• M20 / M25 / M32 kombinált csőbevezetések
• 70%-kal nagyobb szorítóhely a hatékony szerelésért
• SCS-csatlakozástechnika a stabil, megbízható kötéshez

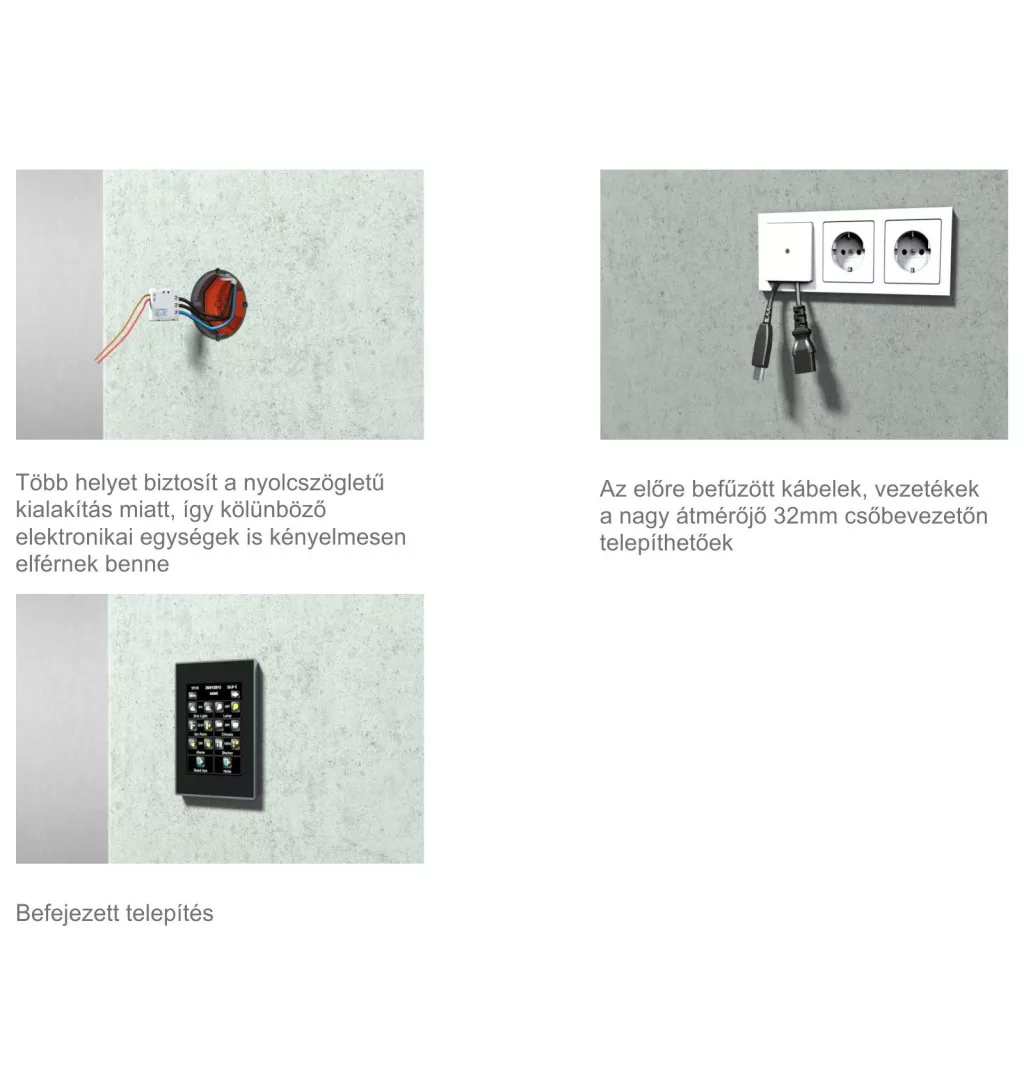

• Használható készülékcsatlakozó dobozként, szárnyas beton dobozként vagy elektronikai dobozként
• Opcionális szárnyak acélvasalathoz történő rögzítéshez
• Ellentartó nélküli szerelés – gyors kivitelezés
• A doboz fedele a zsaluzathoz szegezhető a precíz pozicionáláshoz
• Megfelel a német VDE előírásoknak

Felhasználási terület

• Vasalt betonfalak
• Betonfödémek
• Vastag betonrétegű süllyesztések
• Szerelvények, csatlakozások és elektronikai kiállások fogadása

Műszaki adatok

• Betondoboz átmérő: 60 mm
• Csőbevezetések: M20 / M25 / M32 (kivágható vagy fúrható)
• Beépítési átmérő: 60mm
• Mélység: 90 mm
• Hossz: 300 mm
• Szélesség: 75 mm

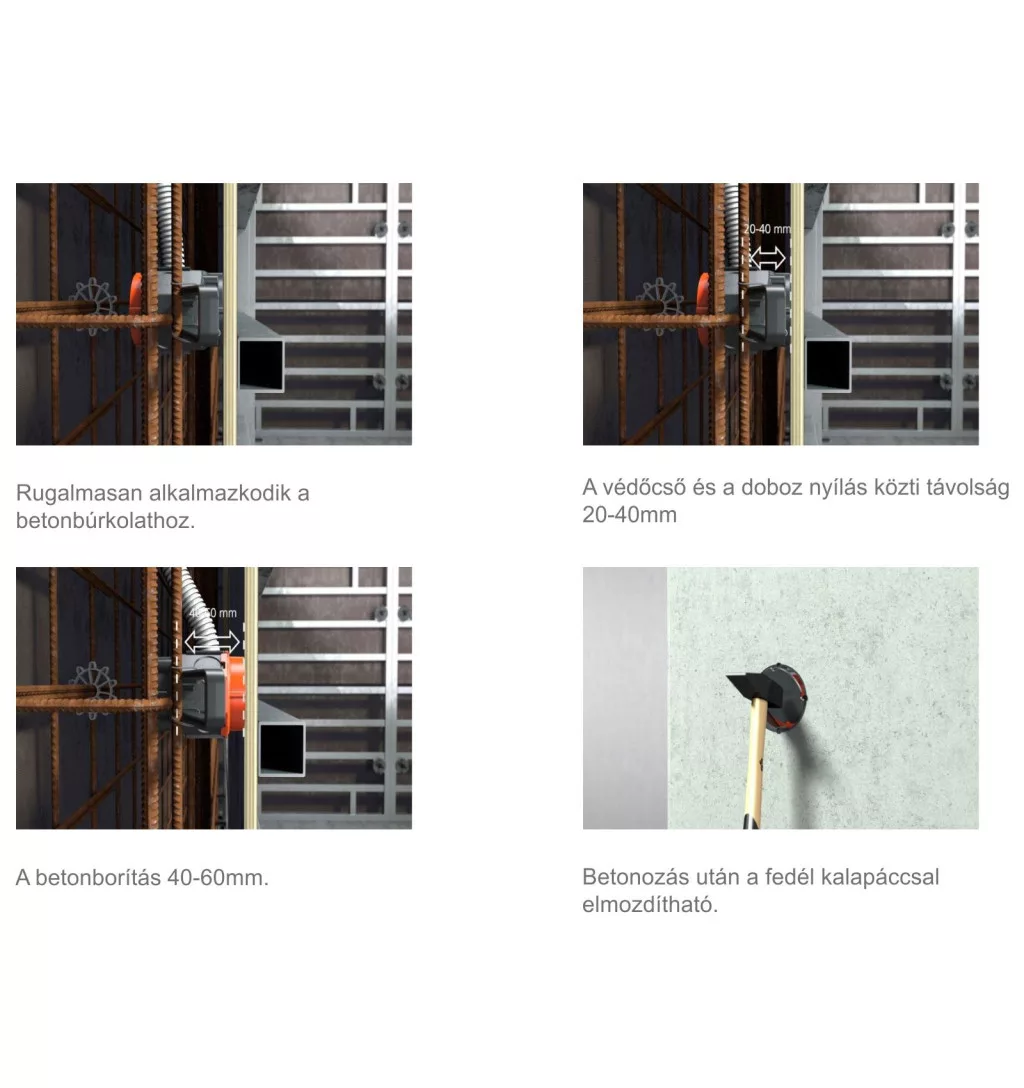

• Betonborítás: 20–60 mm

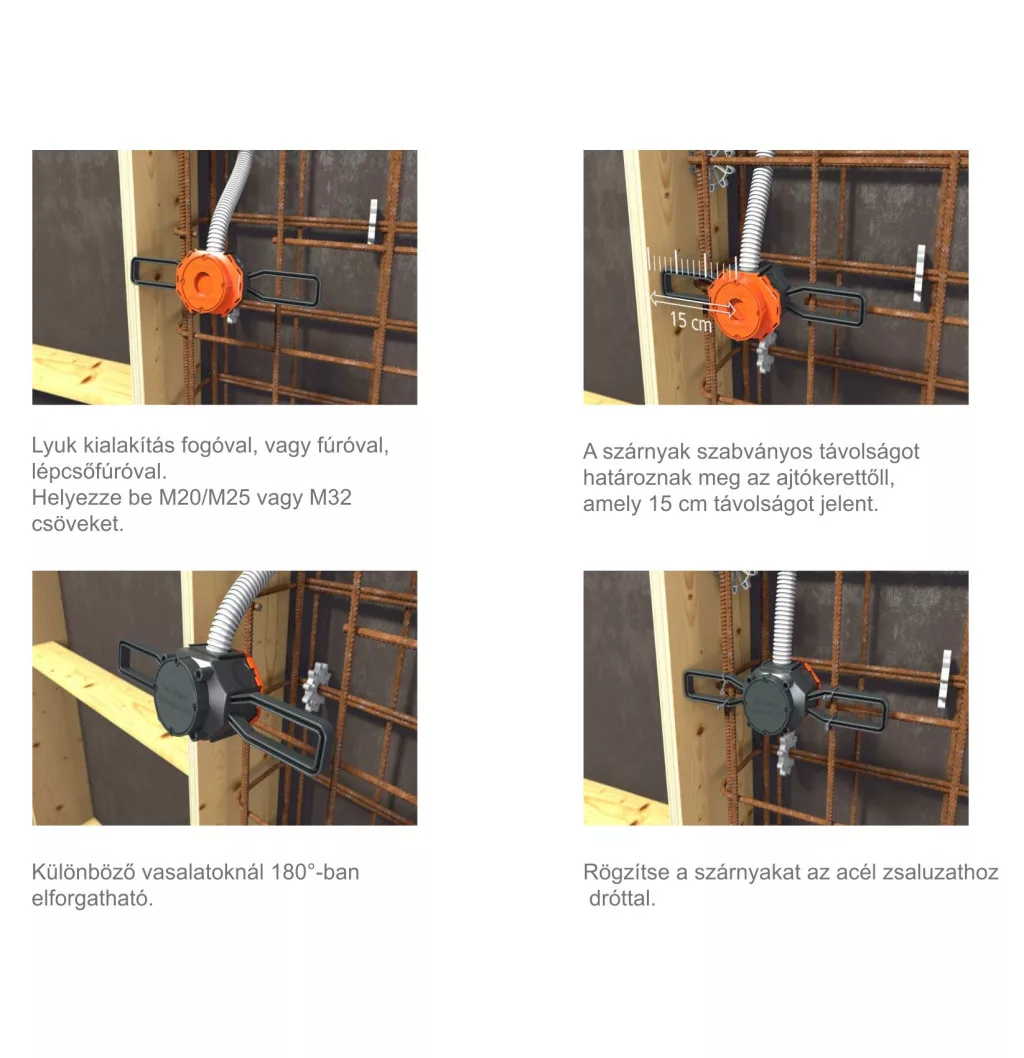

• Normál távolság az ajtó zsaluzatától: 15 cm
• Csővezeték kapacitás: 6 db cső/kábel M25-ig, ebből 2 db M32-ig
• Kombinálhatóság: 71 mm-es kombinációs távolság, sorolható SCS-technológiával
• Anyag: polipropilén (PP)
• Halogénmentes
• Védettség: IP30
• Típus: szárnyas beton doboz 2.0
• Csomagolás: 50 db

Szerelési javaslat

A csőbevezetések megnyitásához ajánlott a fokozatú hézagfúró használata. Ha nincs kéznél szerszám, a telepítéshez ideális választás a Primo membrán doboz, amely szerszámmentes csőbevezetést tesz lehetővé.
