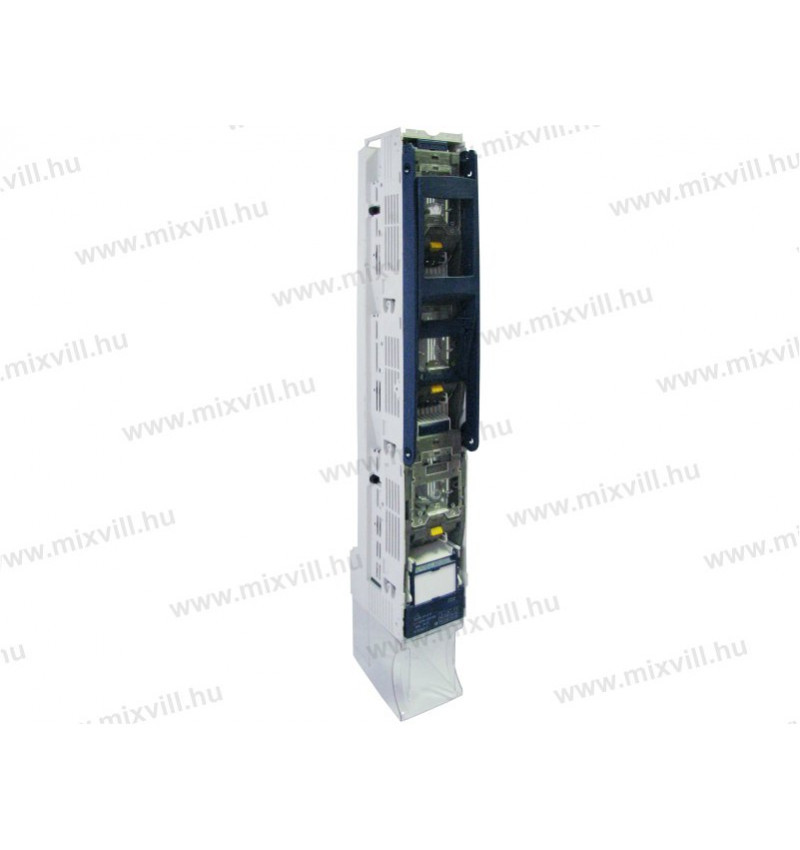

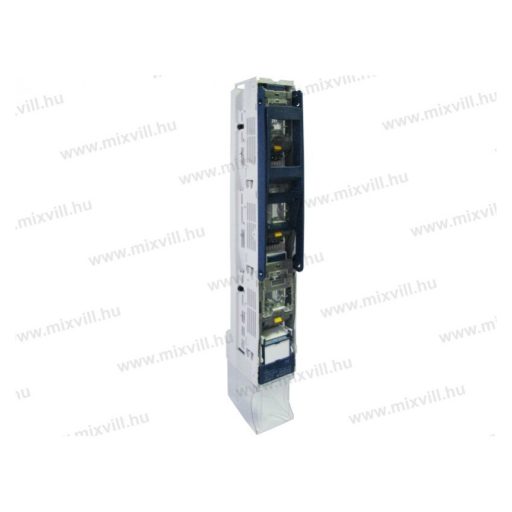

Az BTVC NH-1 függőleges szakaszoló egy 3 pólusú kis feszültségű eszköz, ami lehetővé teszi a biztonságos kézi kapcsolását ill. szétkapcsolását az elektromos áramköröknek, miközben azok terhelés alatt vannak, a feszültség és a felhasználási terület függvényében. Célja a kisfeszültségű elektromos felszerelés védelme, a meghatározott túlterhelés és rövidzárlati áram ellen, NH méretű biztosítóbetétet használva.
Alkalmazás: transzformátor alállomásokhoz, elosztó szekrényelhez/panelekhez, köztéri világítás, kábel elosztó szekrényekhez
Kialakítás:
A speciálisan tervezett és a védett lyra érintkezők lehetővé teszik a magas-kapcsolási kapacitást és garantálják a nagy elektromechanikai tartósságot. Érintkezők anyaga: réz
Csatlakozás:
Kábelsaruval, M8/M12-es csavarral.
Opcionálisan rendelhető, kengyeles bekötés (V terminál).
Szabványok: IEC-60947-1; IEC-60947-3; IEC-60269-1; IEC-60269-2
• 3 karos
• 3 pólusú kapcsolás

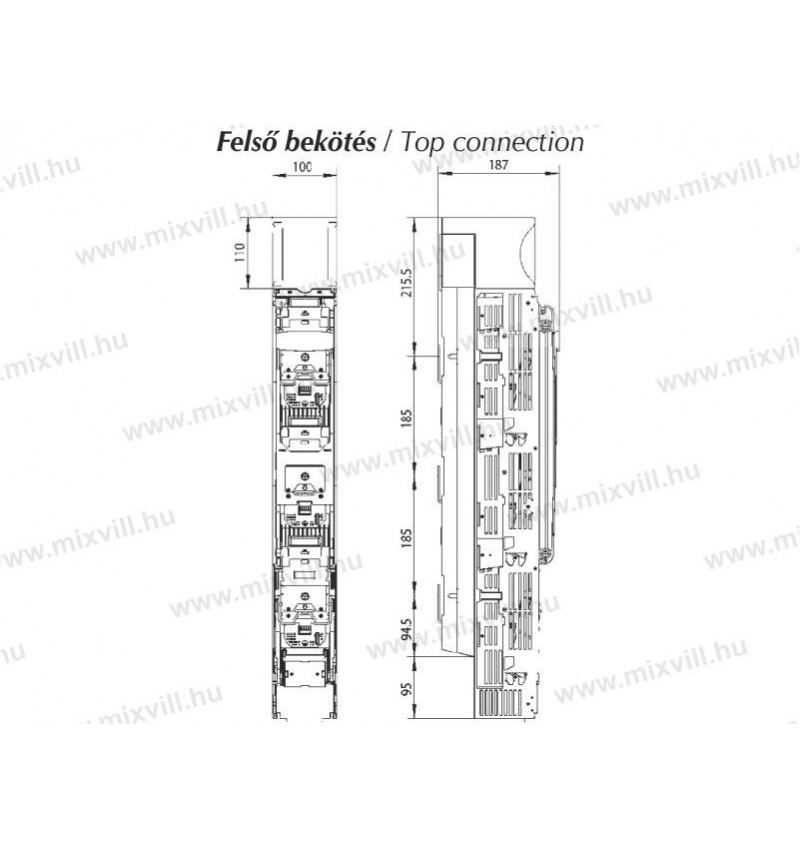

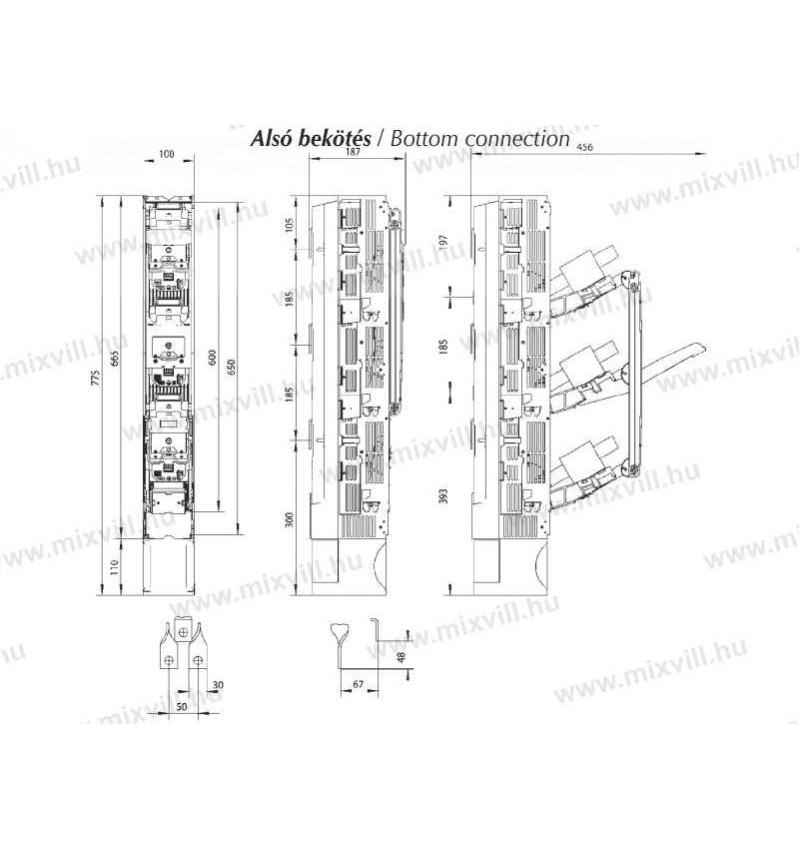

• Bekötés: felső vagy alsó M12 rozsdamentes csavarral
• Biztosító betét: NH-1
• Fázissín távolság: 185mm
• Névleges szigetelési feszültség: 1000V AC
• Névleges frekvencia: 50Hz
• Felhasználási kategória: AC-22B
• Névleges működési (bekapcsolói-megszakítói) feszültség: 690V AC
• Elektromos tartósság (működési ciklusok): 200
• Védetsség mértéke (fedél zárva): IP30
• Szennyeződés mértéke: 3
• Engedélyezett környezeti hőmérséklet: -25...+55°C
• Terhelhető áramerősség: 250A
• Névleges feszültségimpulzus terhelhetőség: 20kV
• Névleges működési (bekapcsolói-megszakítói) áram: 250A
• Zárlati áram zárlatvédelem mellett: 80kAeff
• Mechanikai tartósság (működési ciklusok): 1400
• Teljesítményveszteség (biztosítóbetétek nélkül): 16W
