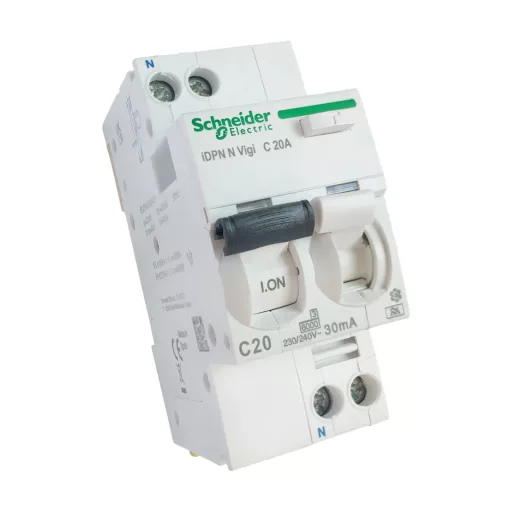

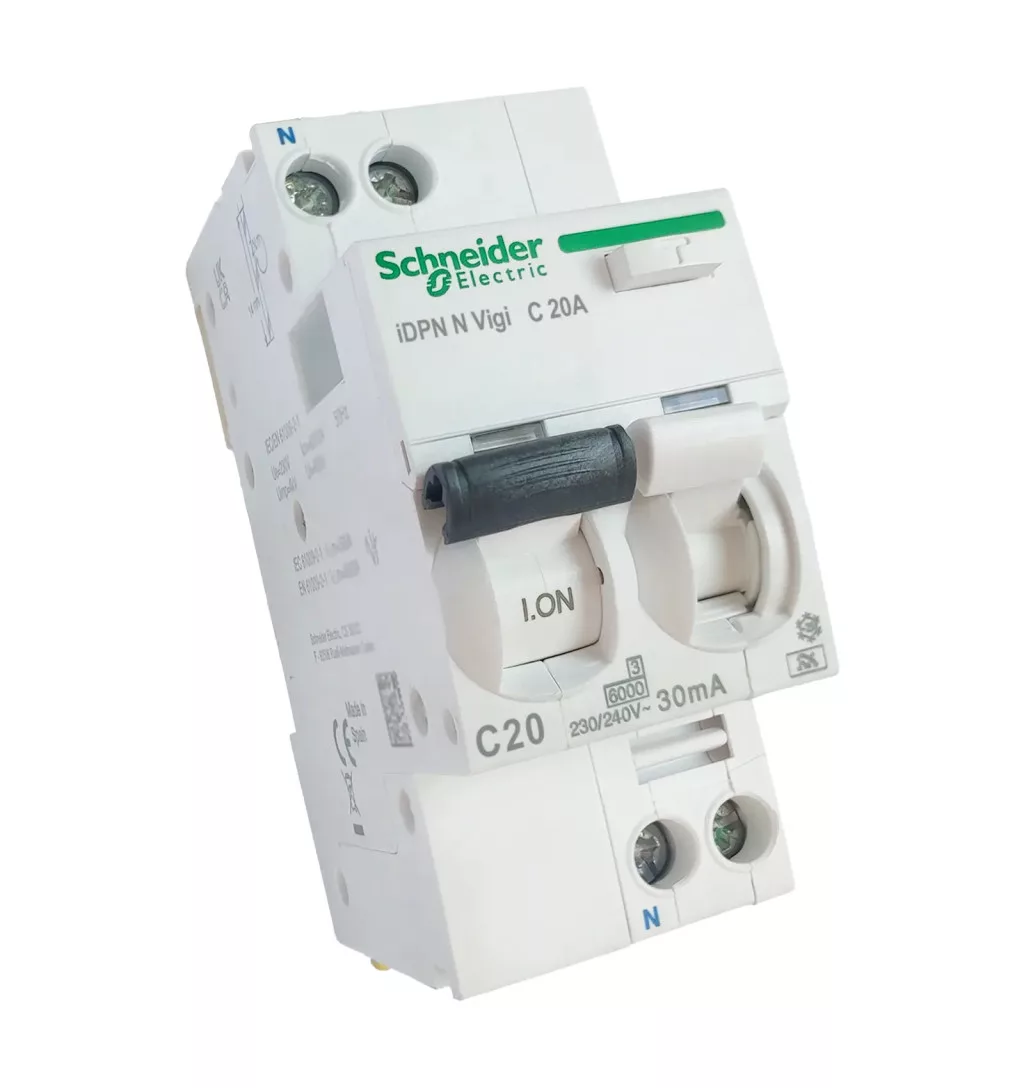

Acti 9 iDPN Vigi 20 A — kombinált áramvédős kismegszakító, 1P+N, 30 mA
Kompakt, megbízható és nem kompromisszumos védelem: az Acti 9 iDPN Vigi 20 A egyszerre kínál túláram-védelmet és áramvédelmet (RCD), C görbével és 30 mA A-típusú érzékenységgel – ideális választás kimenő áramkörök védelmére lakó- és kisebb ipari alkalmazásokban.
1P+N 20 A 30 mA (A típus) C görbe 6 kA Icn
Miért válassza az Acti 9 iDPN Vigi 20 A-t?
- Teljeskörű védelem egy eszközben: integrált RCD + MCB — nincs szükség külön FI-relére a kimeneti áramkörök esetén.
- Biztonság és szabványosság: megfelel az EN/IEC 61009-2-1 előírásainak; tanúsítványok: VDE, KEMA-KEUR, RCM.
- Kompakt telepítés: klipszes DIN-sín szerelés, fésűs gyűjtősín kompatibilitás felül/alul.
- Magas megszakító-képesség: 6000 A Icn, 6000 A Ics — biztonságos zárlatkezelés.
- Tartósság és megbízhatóság: 20 000 mechanikai és 20 000 elektromos ciklus.
Gyors műszaki áttekintés
Névleges áram: 20 A • Pólusok: 1P+N (nulla bal oldalon) • Érzékenység: 30 mA (A típus) • Görbe: C • Ue: 230–240 V AC, 50 Hz • Icn / Ics / Idm: 6000 A • Ui / Uimp: 400 V AC / 4 kV
Telepítés és csatlakozás
A készülék klipszes rögzítéssel helyezhető fel DIN sínekre. Rácsúsztatható kapcsokkal csatlakoztathatóak a vezetékek: 1…16 mm² merev, 1…10 mm² rugalmas és 1…10 mm² sodrott (érvéghüvellyel). Javasolt csupaszítási hossz: 15 mm, meghúzási nyomaték: 2 N·m.
Alkalmazási területek
Kimenő áramkörök védelme elosztótáblákban lakóépületekben, kereskedelmi és kisebb ipari objektumokban, ahol egyszerre szükséges a túláram- és személyvédelmi (érintésvédelmi) védelem.
Műszaki adatok (részletes)
- Magasság × Szélesség × Mélység: 85 × 36 × 73 mm
- Nettó tömeg: 125 g
- IP védettség: IP20 (szabadon), IP40 moduláris szekrényben
- Mechanikai / elektromos élettartam: 20 000 ciklus
- Szennyezettségi fok: 3; Túlfeszültségi kategória: III
- Működési hőmérséklet: -25…60 °C; tárolás: -40…85 °C
