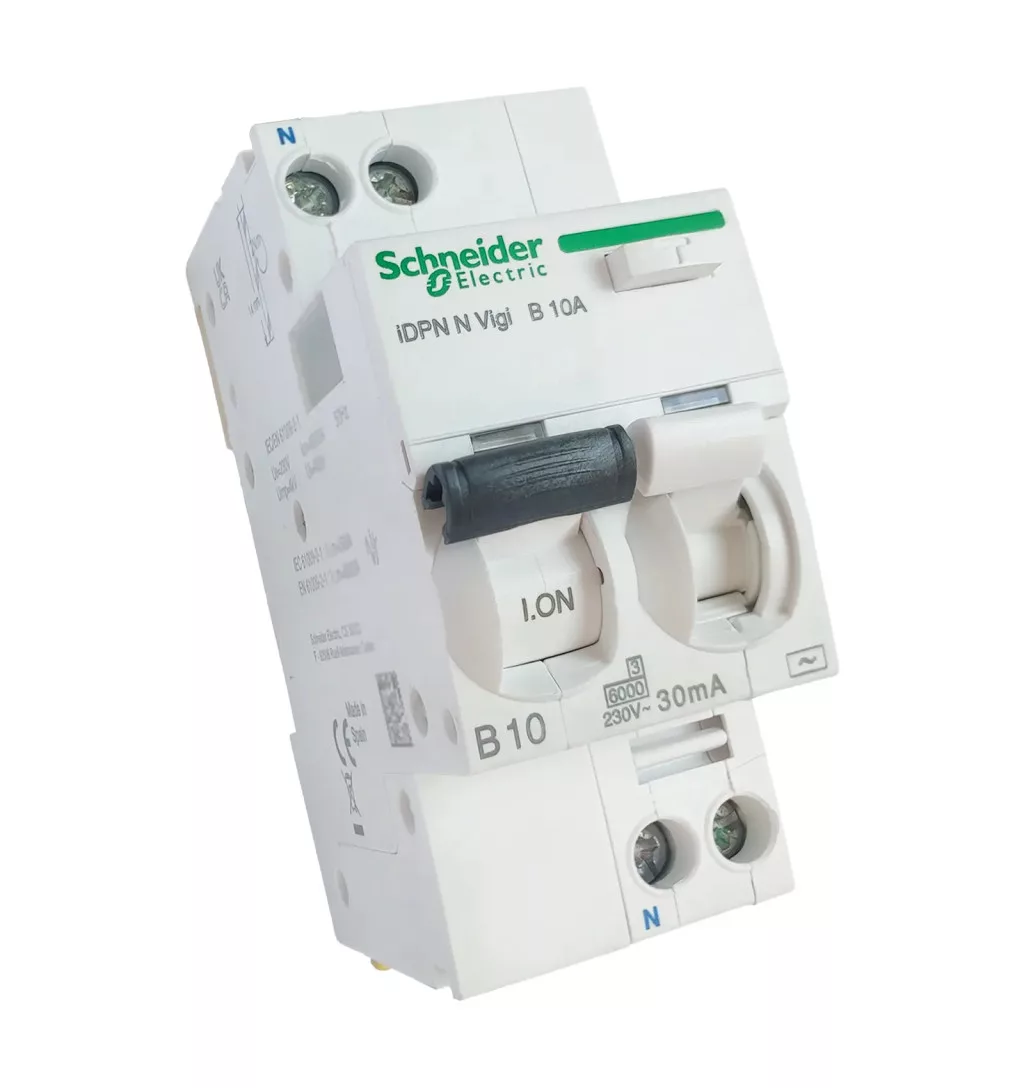

ACTI9 iDPNN Vigi A9D55610 — áramvédős kismegszakító, AC osztály, 1P+N, B görbe, 10 A, 30 mA
Az ACTI9 iDPNN Vigi A9D55610 egy helytakarékos, kombinált RCD+MCB (áramvédő + túláram-védelem), amely AC osztályú földzárlat-védelemmel és B görbéjű mágneses kioldással biztosít hatékony védelmet kimenő áramkörök számára. Kiváló választás lakó- és kisebb ipari elosztórendszerekhez, ahol gyors és szabványos védelem szükséges.
1P+N 10 A 30 mA B görbe AC típus 6 kA Icn
Miért érdemes ezt választani?
- Integrált védelem: RCD + MCB egy készülékben — egyszerűbb elrendezés, kevesebb helyigény.
- AC osztályú érzékelés: megbízható válasz váltakozó komponensű szivárgóáramokra.
- B görbe: 3–5×In mágneses kioldás — érzékeny, gyors reagálás rövidzárlatnál és túlterhelésnél.
- Szabványos és tanúsított: EN/IEC 61009-2-1; VDE, GOST; IP20/IP40.
- Kényelmes szerelés: DIN-sín, klipszes rögzítés, felső/alsó fésűs gyűjtősín kompatibilitás.
Gyors műszaki áttekintés
Névleges áram: 10 A • Pólusok: 1P+N (nulla bal oldalon) • Érzékenység: 30 mA • Görbe: B • Mágneses határ: 3–5 × In • Icn / Ics / Idm: 6000 A • Méretek: 85 × 36 × 73 mm • Súly: 125 g
Telepítés és csatlakozás
A készülék DIN-sínre klipszes rögzítésű. A terminálok rácsúsztatható kapcsokkal fogadják a vezetékeket: 1…16 mm² merev, 1…10 mm² rugalmas és 1…10 mm² sodrott (érvéghüvellyel). Javasolt csupaszítási hossz: 15 mm, ajánlott meghúzási nyomaték: 2 N·m.
Hol használható?
Kimenő áramkörök védelmére elosztótáblákban lakóépületekben, kereskedelmi és kisebb ipari rendszerekben, ahol AC típusú szivárgóáram-felismerés és gyors B görbéjű zárlatvédelem szükséges.
Részletes műszaki adatok
- Szabványok: EN/IEC 61009-2-1
- Tanúsítványok: VDE, GOST
- IP védettség: IP20 (szabadon), IP40 moduláris szekrényben
- Szennyezettségi fok: 3
- Túlfeszültségi kategória: III
- Működési hőmérséklet: -5…60 °C • Tárolás: -40…85 °C
