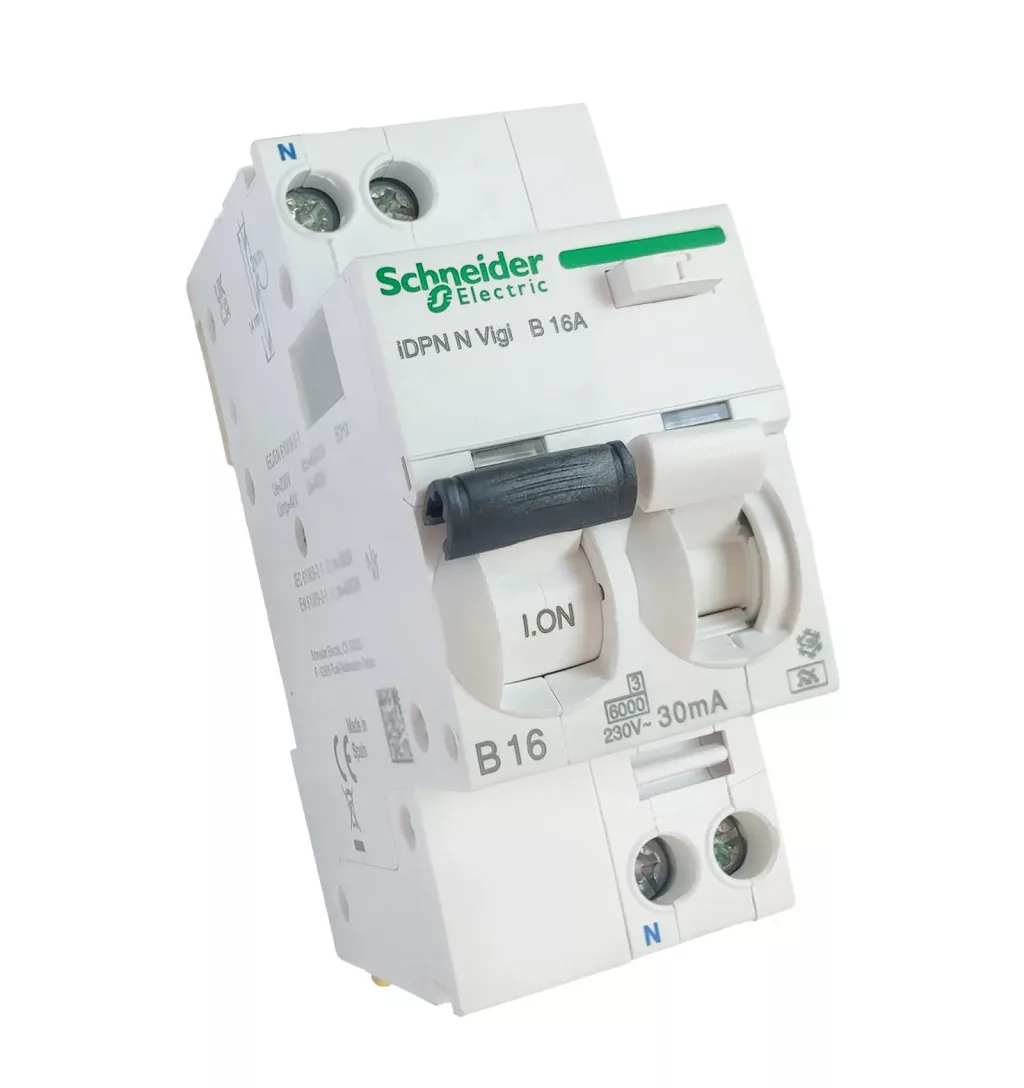

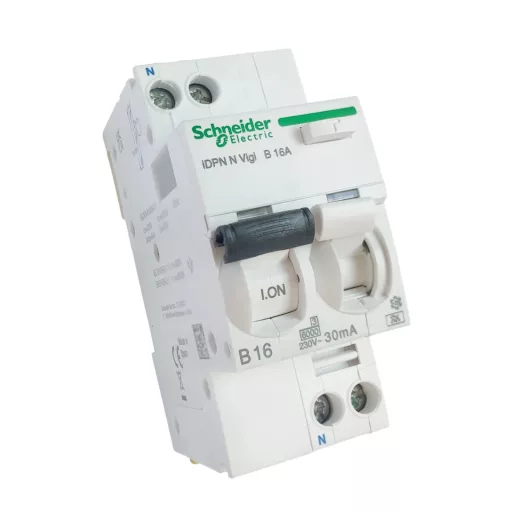

ACTI9 iDPNN Vigi A9D56616 — áramvédős kismegszakító, A osztály, 1P+N, B görbe, 16 A, 30 mA
Az ACTI9 iDPNN Vigi A9D56616 kombinált RCD+MCB készülék, amely egyszerre nyújt áramvédelmet és túláramvédelmet. A típusú földzárlat-védelem és B görbéjű kioldás jellemzi, így alkalmas lakó- és kisebb ipari elosztórendszerekhez.
1P+N 16 A 30 mA B görbe A típus 6 kA Icn
Fő előnyök
- Kombinált védelem: áramvédő és kismegszakító egyben.
- A típusú szivárgóáram érzékelés: váltakozó és pulzáló egyenáramokra is reagál.
- B görbéjű kioldás: 3–5×In mágneses kioldás, gyors rövidzárlatvédelem.
- Szabványoknak megfelelő: EN/IEC 61009-2-1, VDE, KEMA-KEUR.
- Egyszerű telepítés: DIN-sín, klipszes rögzítés, felső/alsó fésűs gyűjtősín kompatibilis.
Fő műszaki adatok
Névleges áram: 16 A • Érzékenység: 30 mA • Pólusok: 1P+N (nulla bal) • Görbe: B • Mágneses határ: 3–5 × In • Icn: 6000 A • Méretek: 85×36×73 mm • Súly: 125 g
Telepítési jellemzők
DIN-sínre szerelhető, klipszes rögzítésű készülék. Terminálkapacitás: 1–16 mm² merev, 1–10 mm² rugalmas, 1–10 mm² sodrott (érvéghüvellyel). Csupaszítási hossz: 15 mm, meghúzási nyomaték: 2 N·m.
Alkalmazás
Elosztótáblák kimenő áramköreinek védelme lakóépületekben, kereskedelmi és kisebb ipari rendszerekben, ahol A típusú földzárlatvédelem szükséges.
Részletes információk
- Szabványok: EN/IEC 61009-2-1
- Tanúsítványok: VDE, KEMA-KEUR
- IP védettség: IP20 (szabadon), IP40 moduláris szekrényben
- Szennyezettségi fok: 3
- Túlfeszültségi kategória: III
- Működési hőmérséklet: -25…60 °C • Tárolás: -40…85 °C
