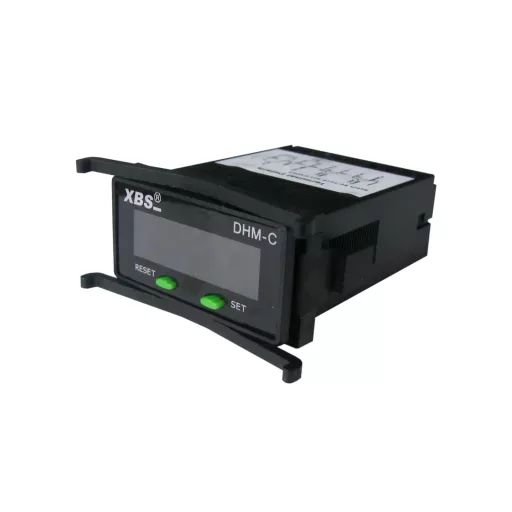

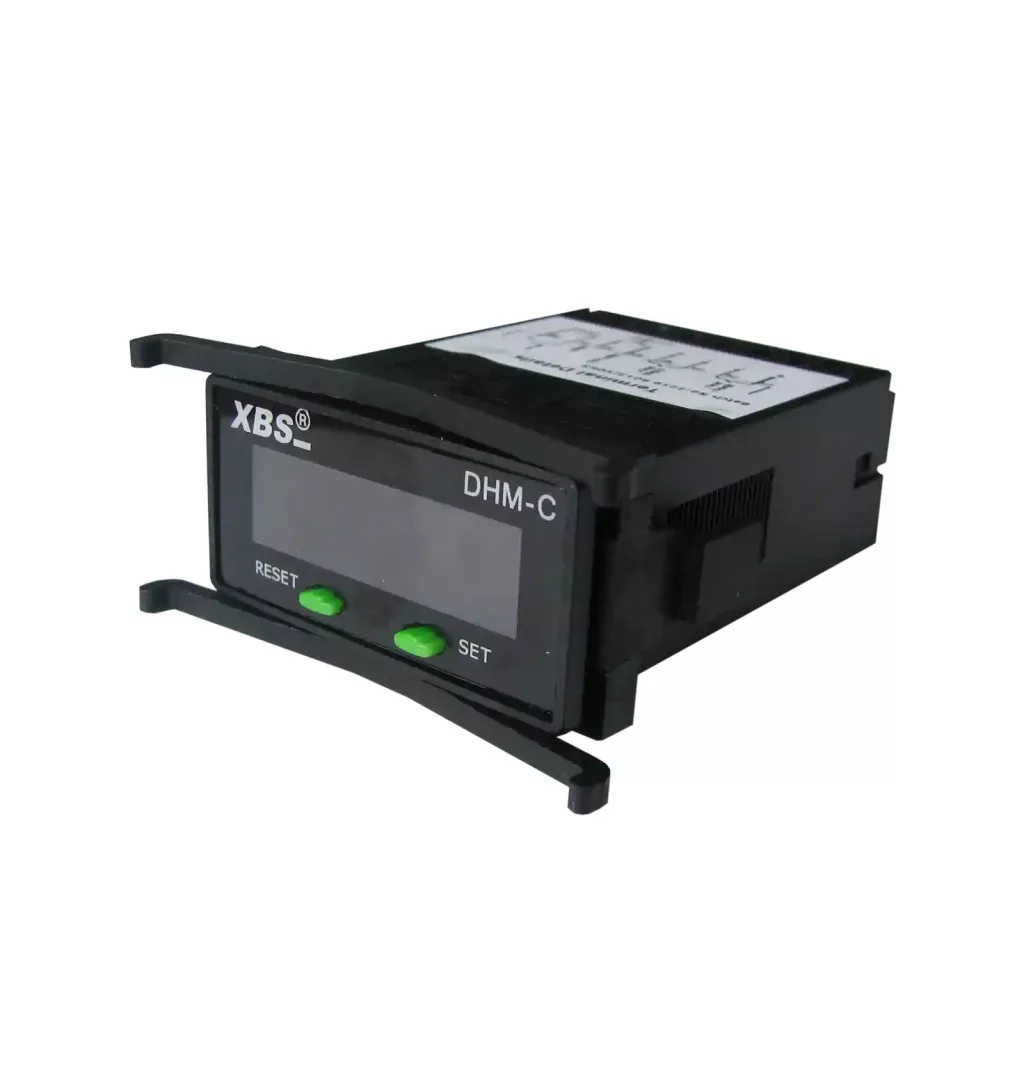

XBS DHM-C üzemóra- és eseményszámláló táblaműszer, 85–265 V AC/DC, relékimenettel

Az üzemóra- és eseményszámláló táblaműszer gépek, motorok, berendezések és vezérlési folyamatok működési idejének, illetve eseményeinek nyomon követésére használható. A 7 számjegyes LCD-kijelző, a széles AC/DC tápfeszültség-tartomány és a beépített relékimenet sokoldalú alkalmazást tesz lehetővé.

Gyors termékösszefoglaló

A készülék 85–265 V AC vagy DC tápfeszültségről működtethető, és 50–60 Hz frekvenciájú váltakozó feszültségű hálózatokon is használható. Az előlapon található SET és RESET nyomógombok segítségével kezelhető, a számlált érték pedig szükség esetén nullázható.

Összefoglaló műszaki adatok

Főbb előnyök

1. Üzemóra- és eseményszámláló funkció egyetlen készülékben.
2. Széles, 85–265 V AC/DC tápfeszültség-tartomány.
3. Váltakozó és egyenfeszültségű rendszerekben egyaránt használható.
4. 50–60 Hz hálózati frekvenciával kompatibilis.
5. Jól leolvasható, 7 számjegyes LCD-kijelző.
6. SET és RESET kezelőgombok.
7. A számlált érték szükség esetén nullázható.
8. ±2 másodperc napi pontosság.
9. Beépített relékimenet.
10. A relékimenet terhelhetősége 5 A, 250 V AC mellett.
11. A relékimenet terhelhetősége 5 A, 30 V DC mellett.
12. Előlapra szerelhető táblaműszer-kialakítás.
13. Kompakt, 22 × 44,8 mm-es beépítési méret.
14. Mindössze 52 g tömeg.
15. Vezérlőszekrényekbe és gépkezelő panelekbe építhető.

Mérési és kijelzési adatok

Kezelési adatok

Villamos adatok

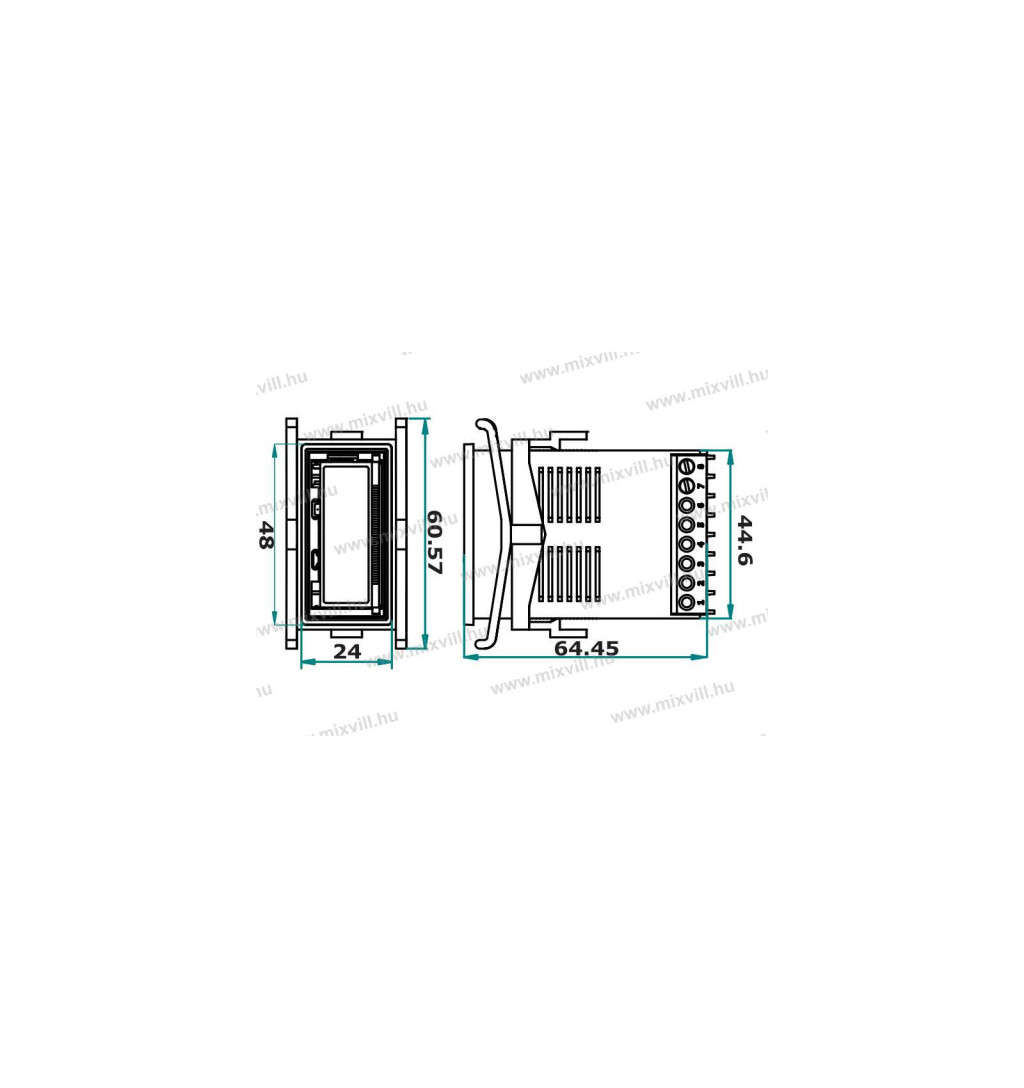

Szerelési és méretadatok

Környezeti adatok

Ideális választás, ha…

1. Gép vagy berendezés működési idejét szeretné nyomon követni.
2. Üzemórák vagy események számlálására van szüksége.
3. Nullázható számlálót keres.
4. Előlapra szerelhető kompakt táblaműszerre van szüksége.
5. 85–265 V AC/DC tápfeszültség-tartomány szükséges.
6. Relékimenettel rendelkező számlálót szeretne használni.
7. Fontos a jól leolvasható, 7 számjegyes LCD-kijelző.
8. Karbantartási vagy szervizperiódusokat szeretne üzemidő alapján meghatározni.
9. Automatikus vezérlési feladatokhoz szeretne kimeneti relét használni.

Felhasználási területek

1. Villamos motorok üzemidejének mérése.
2. Szivattyúk működési idejének nyomon követése.
3. Ventilátorok és légtechnikai berendezések.
4. Kompresszorok és ipari gépek.
5. Aggregátorok és áramfejlesztők.
6. Gyártóberendezések és automatizált gépsorok.
7. Karbantartási időszakok meghatározása.
8. Kapcsolási események számlálása.
9. Termelési ciklusok nyomon követése.
10. Vezérlőszekrények és kezelőpanelek.
11. Relékimenethez kapcsolódó jelző- vagy vezérlőáramkörök.

Kompatibilitás és használati javaslat

A készülék 85–265 V AC vagy DC tápfeszültségű rendszerekben használható. Bekötés előtt ellenőrizni kell a tápfeszültség típusát, értékét, valamint a gyártói csatlakozási rajzon megadott kapocskiosztást.

A relékimenet legnagyobb megadott terhelhetősége 5 A 250 V AC, illetve 5 A 30 V DC. A relékimenet közvetlenül csak olyan terhelés kapcsolására használható, amelynek üzemi és bekapcsolási árama nem haladja meg a megengedett értéket.

Nagyobb teljesítményű, induktív vagy jelentős bekapcsolási áramú fogyasztó esetén köztes kapcsolóelem, például megfelelő kontaktor vagy teljesítményrelé alkalmazása szükséges.

Fontos telepítési tudnivalók

1. A telepítést és a villamos bekötést megfelelő szakképesítéssel rendelkező villanyszerelő végezze.
2. A szerelés megkezdése előtt az érintett berendezést teljesen feszültségmentesíteni kell.
3. A feszültségmentes állapotot megfelelő mérőműszerrel ellenőrizni kell.
4. Bekötés előtt ellenőrizni kell, hogy a tápfeszültség a 85–265 V AC/DC tartományban van.
5. A készüléket megfelelő méretű, 22 × 44,8 mm-es panelkivágásba kell beszerelni.
6. A műszert úgy kell rögzíteni, hogy működés közben ne tudjon elmozdulni.
7. A tápfeszültséget és a számláló bemeneteit a gyártói bekötési rajz szerint kell csatlakoztatni.
8. A relékimenethez csatlakoztatott fogyasztó áramát és feszültségét ellenőrizni kell.
9. A relékimenetet nem szabad 5 A-nál nagyobb árammal terhelni.
10. Induktív terheléshez megfelelő zavarelnyomó vagy védőáramkört kell alkalmazni.
11. A vezetékcsatlakozásokat mechanikailag és villamosan is ellenőrizni kell.
12. Üzembe helyezés előtt ellenőrizni kell a SET és RESET gombok megfelelő működését.
13. A RESET funkció használata előtt figyelembe kell venni, hogy a korábban tárolt számlálási érték elveszhet.

Gyakori kérdések

1. Mire használható a készülék?

Gépek és berendezések működési idejének, valamint különböző események vagy működési ciklusok számlálására használható.

2. Milyen tápfeszültséget igényel?

A készülék 85–265 V AC vagy DC tápfeszültségről működtethető.

3. Milyen frekvencián használható?

Váltakozó feszültségű alkalmazásnál 50–60 Hz hálózati frekvenciával használható.

4. Hány számjegyes a kijelző?

A készülék 7 számjegyes LCD-kijelzővel rendelkezik.

5. Nullázható a számláló?

Igen, a kijelzett számlálási érték a RESET gomb használatával nullázható.

6. Milyen kezelőgombokkal rendelkezik?

Két kezelőgombbal rendelkezik: SET és RESET.

7. Mekkora a pontossága?

A megadott pontosság ±2 másodperc naponta.

8. Rendelkezik relékimenettel?

Igen, a készülék beépített relékimenettel rendelkezik.

9. Mekkora a relékimenet terhelhetősége?

A megadott reléterhelhetőség 5 A 250 V AC, illetve 5 A 30 V DC mellett.

10. Kapcsolható vele közvetlenül nagy teljesítményű fogyasztó?

Csak akkor, ha a fogyasztó üzemi és bekapcsolási árama nem haladja meg a relékimenet megengedett értékét. Nagyobb terheléshez köztes kontaktor vagy teljesítményrelé szükséges.

11. Hogyan szerelhető fel?

A készülék megfelelő kivágással rendelkező előlapra vagy kezelőpanelre szerelhető.

12. Mekkora a szükséges beépítési méret?

A megadott beépítési méret 22 × 44,8 mm.

13. Mekkora a készülék tömege?

A készülék tömege 52 g.

14. Milyen hőmérsékleten használható?

Az üzemi hőmérséklet-tartomány -5 °C és +55 °C között van.

15. Milyen hőmérsékleten tárolható?

A tárolási hőmérséklet-tartomány -10 °C és +60 °C között van.

16. Használható karbantartási időszakok meghatározására?

Igen, a mért üzemidő alapján meghatározhatók a berendezéshez előírt karbantartási és szervizintervallumok.

17. Használható események vagy gyártási ciklusok számlálására?

Igen, a számláló funkció működési események és ciklusok nyomon követésére is használható.

18. Mi történik a RESET gomb megnyomásakor?

A RESET funkció a számlált érték visszaállítására szolgál. Használata előtt ellenőrizni kell, hogy a korábbi adat törlése megengedett-e.

Összegzés

A 7 számjegyes LCD-kijelzővel rendelkező táblaműszer üzemidő és események számlálására egyaránt használható. A széles, 85–265 V AC/DC tápfeszültség-tartomány, a nullázható kijelzés, a két kezelőgomb és az 5 A terhelhetőségű relékimenet ipari, gépészeti és automatizálási feladatokhoz is sokoldalú megoldást kínál.
