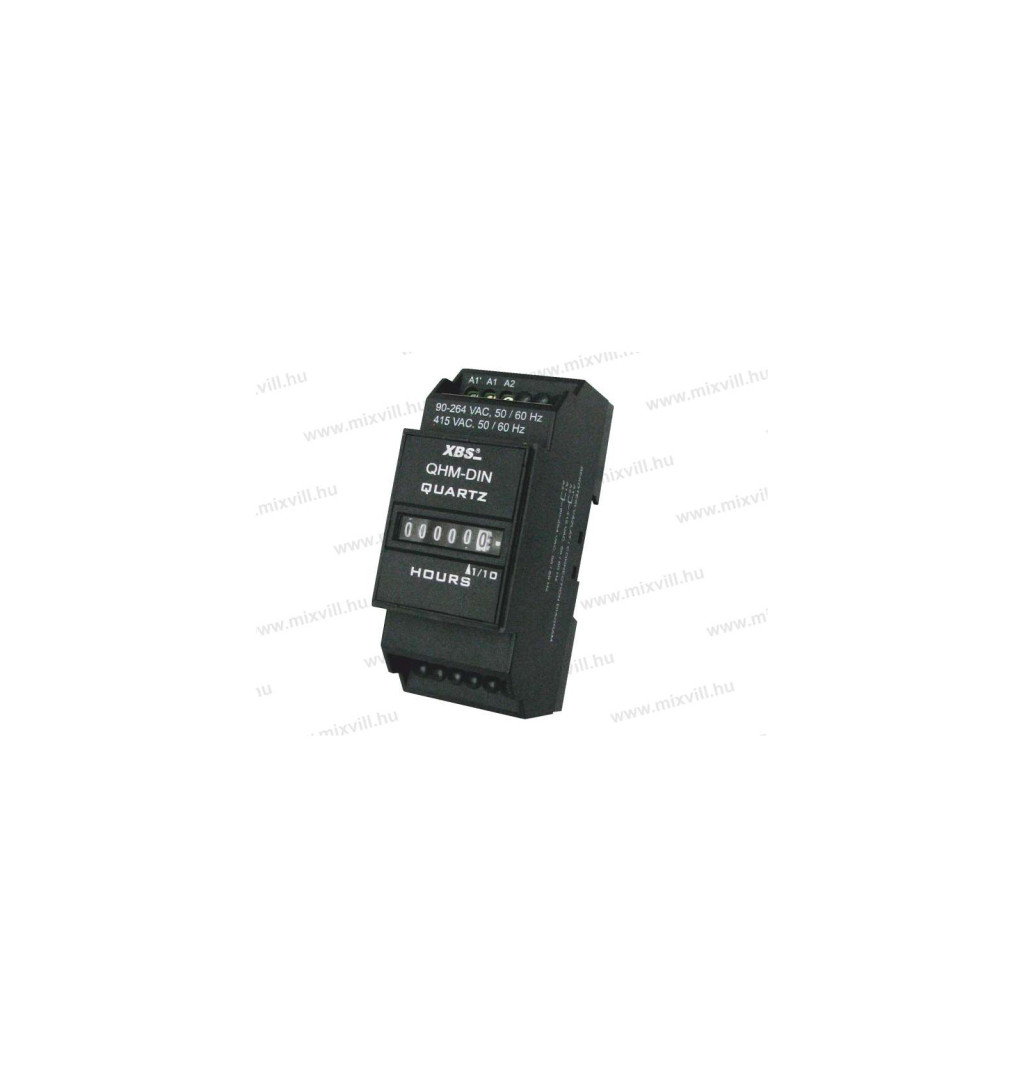

XBS QHM-DIN moduláris üzemóra-számláló, 90–264 V AC

Az üzemóra-számláló gépek, motorok, berendezések és villamos rendszerek működési idejének folyamatos mérésére szolgál. A DIN sínre szerelhető kialakítás egyszerű beépítést tesz lehetővé vezérlő- és elosztószekrényekben.

Gyors termékösszefoglaló

A készülék 0,1 órás felbontással méri az üzemidőt, kijelzője legfeljebb 9999,9 órát jelenít meg. A számláló nem nullázható, ezért alkalmas a berendezések teljes üzemidejének, karbantartási periódusainak és használati idejének nyomon követésére.

Összefoglaló műszaki adatok

Főbb előnyök

1. Gépek és berendezések teljes működési idejének mérésére használható.
2. Robusztus, vezérlőszekrénybe építhető kialakítás.
3. Szabványos DIN sínre szerelhető.
4. Széles, 90–264 V AC tápfeszültség-tartomány.
5. 50 és 60 Hz hálózati frekvencián egyaránt működtethető.
6. Nagy, ±0,02%-os mérési pontosság.
7. 0,1 órás kijelzési és számlálási felbontás.
8. Legfeljebb 9999,9 óra megjelenítése.
9. Nem nullázható számláló a teljes üzemidő megbízható nyomon követéséhez.
10. Hat számjegyes kijelző.
11. Alacsony, legfeljebb 1 VA teljesítményfelvétel.
12. Széles üzemi hőmérséklet-tartomány.
13. UL94 V-0 besorolású önkioltó tokozás.
14. IP20 védettség a csatlakozóknál.
15. IP40 védettségű készülékház.
16. Kompakt, kétmodulos kialakítás.

Mérési és kijelzési adatok

Villamos adatok

Szerelési és méretadatok

Tokozat és védettség

Környezeti adatok

Ideális választás, ha…

1. Gép vagy berendezés teljes működési idejét szeretné nyomon követni.
2. Karbantartási periódusokat szeretne az üzemórák alapján meghatározni.
3. DIN sínre szerelhető moduláris számlálóra van szüksége.
4. 90–264 V AC tápfeszültségű áramkörben használható készüléket keres.
5. Fontos a nagy mérési pontosság.
6. Nem nullázható üzemidő-adatra van szüksége.
7. Vezérlő- vagy elosztószekrénybe építhető műszert keres.
8. Kompakt, kétmodulos kialakítás szükséges.

Felhasználási területek

1. Villamos motorok üzemidejének mérése.
2. Szivattyúk működési idejének nyomon követése.
3. Ventilátorok és légtechnikai berendezések.
4. Kompresszorok és ipari gépek.
5. Aggregátorok és áramfejlesztők.
6. Fűtési és hűtési rendszerek.
7. Gyártóberendezések és automatizált gépsorok.
8. Vezérlő- és elosztószekrények.
9. Karbantartási időszakok meghatározása.
10. Bérbe adott gépek tényleges használati idejének ellenőrzése.

Kompatibilitás és használati javaslat

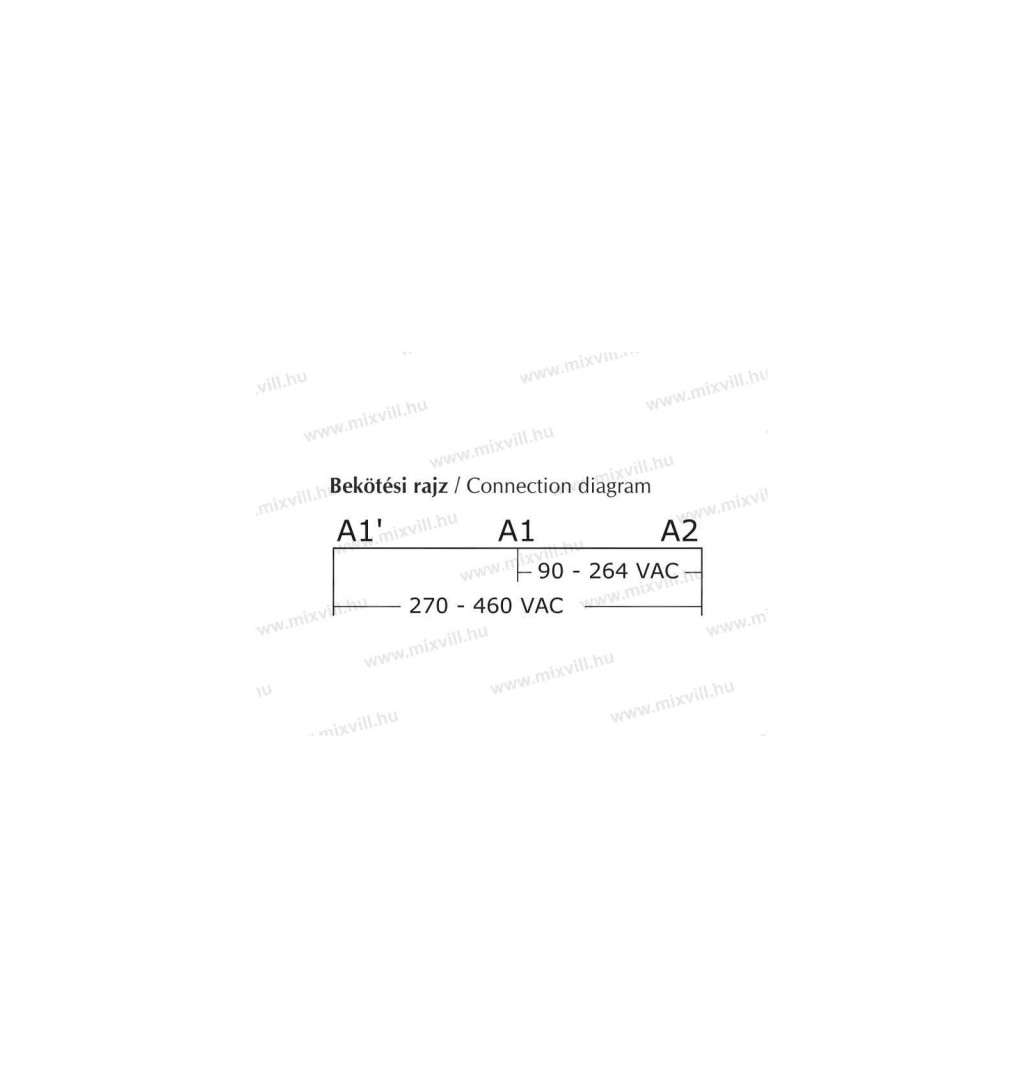

A készülék 90–264 V AC tápfeszültségű változat. A számlálás akkor indul, amikor a megfelelő tápfeszültség megjelenik a készülék kapcsain, ezért olyan áramköri pontra kell csatlakoztatni, amely kizárólag a felügyelt berendezés működése közben kerül feszültség alá.

A készülék nem nullázható, ezért a kijelzett érték a teljes összesített üzemidőt mutatja. Ez előnyös karbantartási és szervizelési feladatoknál, mert az üzemidő-adat a kezelő által nem állítható vissza.

Fontos telepítési tudnivalók

1. A telepítést és a villamos bekötést megfelelő szakképesítéssel rendelkező villanyszerelő végezze.
2. A szerelés megkezdése előtt az érintett berendezést teljesen feszültségmentesíteni kell.
3. A feszültségmentes állapotot megfelelő mérőműszerrel ellenőrizni kell.
4. A készüléket szabványos DIN sínre kell biztonságosan felpattintani.
5. Bekötés előtt ellenőrizni kell, hogy a tápfeszültség a 90–264 V AC tartományban van.
6. A készüléket a felügyelt berendezés működésével együtt kapcsolt tápáramkörre kell csatlakoztatni.
7. A vezetékeket a készülék csatlakozóihoz megfelelően előkészítve kell bekötni.
8. A vezetékcsatlakozásokat mechanikailag és villamosan is ellenőrizni kell.
9. A csatlakozók IP20 védettsége miatt a készüléket megfelelő, zárt vezérlő- vagy elosztószekrényben kell elhelyezni.
10. A készüléket nedvességtől, páralecsapódástól és közvetlen vízhatástól védeni kell.
11. A telepítést követően ellenőrizni kell, hogy a számlálás csak a felügyelt berendezés működése közben történik.
12. A kijelzett üzemóraérték nem nullázható vissza.

Gyakori kérdések

1. Mire használható az üzemóra-számláló?

Gépek, motorok és más villamos berendezések teljes működési idejének mérésére és nyomon követésére használható.

2. Milyen tápfeszültséget igényel?

Ez a változat 90–264 V AC tápfeszültséggel működik.

3. Milyen hálózati frekvencián használható?

50 és 60 Hz hálózati frekvencián egyaránt használható.

4. Mekkora a teljesítményfelvétele?

A maximális teljesítményfelvétel 1 VA.

5. Mekkora értéket képes megjeleníteni?

A legnagyobb megjelenített érték 9999,9 óra.

6. Mekkora a legkisebb számlálási egység?

A legkisebb számlálási egység 0,1 óra, vagyis 6 perc.

7. Nullázható a számláló?

Nem, a készülék számlálója nem nullázható.

8. Mekkora a mérési pontossága?

A pontosság ±0,02% a teljes mérési tartományban.

9. Hány számjegyes a kijelző?

A készülék hat számjegyes, 3,6 mm számjegymagasságú kijelzővel rendelkezik.

10. Hogyan szerelhető fel?

Szabványos DIN sínre szerelhető.

11. Hány modul széles?

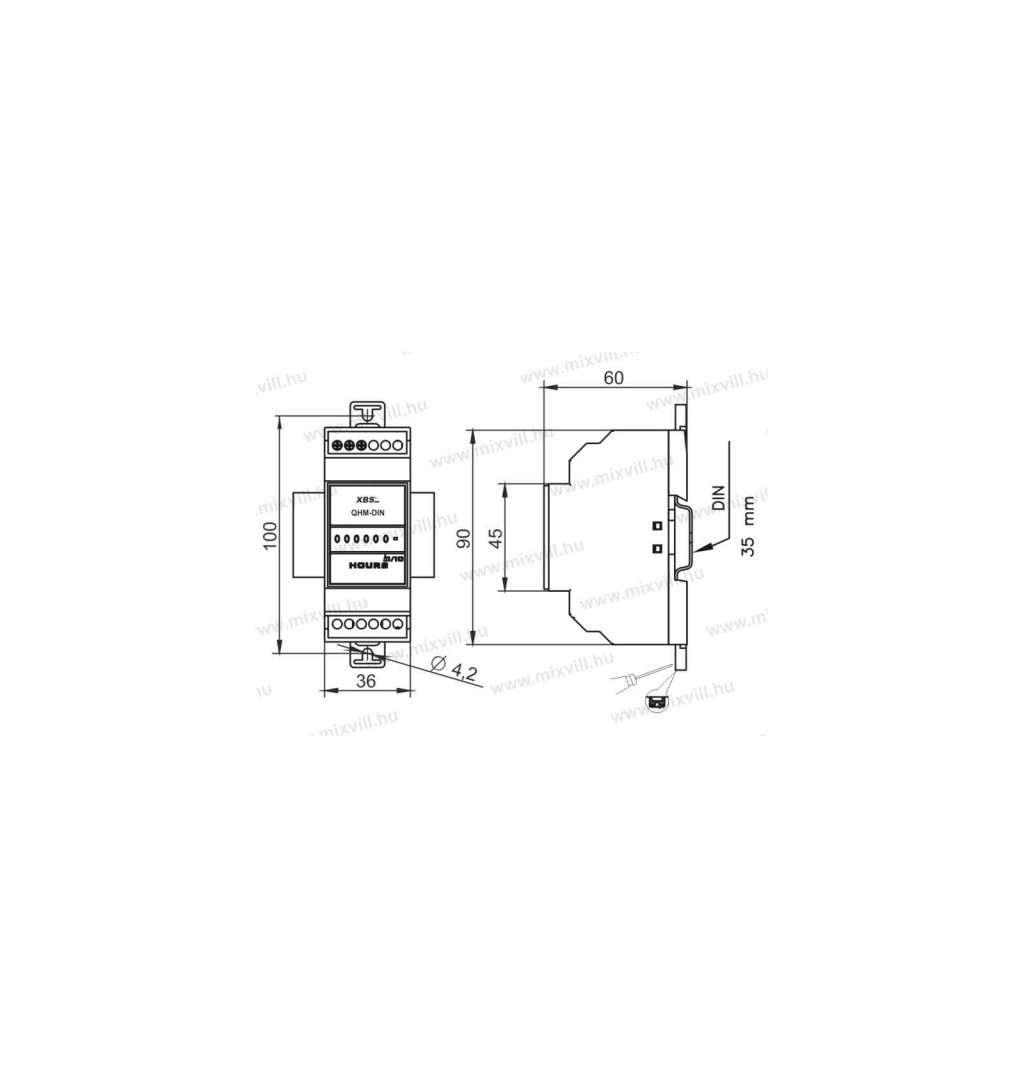

A készülék 36 mm, vagyis 2 szabványos modul széles.

12. Mekkora a készülék mérete?

A mérete 36 × 60 × 100 mm.

13. Mekkora a tömege?

A készülék tömege 70 g.

14. Milyen anyagból készül a tokozat?

A tokozás UL94 V-0 besorolású, önkioltó anyagból készül.

15. Milyen védettséggel rendelkezik?

A csatlakozóknál IP20, a tokozaton IP40 védettséggel rendelkezik.

16. Milyen hőmérsékleten használható?

Az üzemi hőmérséklet-tartomány -5 °C és +55 °C között van.

17. Milyen hőmérsékleten tárolható?

A tárolási hőmérséklet-tartomány -20 °C és +70 °C között van.

18. Mekkora páratartalom mellett használható?

A megadott relatív páratartalom-tartomány 5–95%.

19. Mikor indul el a számlálás?

A számlálás akkor indul, amikor a készülék megfelelő tápfeszültséget kap.

20. Használható karbantartási időszakok meghatározására?

Igen, a kijelzett összesített üzemidő alapján meghatározhatók a gyártó által előírt karbantartási és szervizintervallumok.

Összegzés

A DIN sínre szerelhető moduláris számláló megbízható megoldást kínál gépek, motorok és villamos berendezések működési idejének nyomon követésére. A 90–264 V AC tápfeszültség, a 0,1 órás felbontás, a ±0,02%-os pontosság és a nem nullázható kijelző karbantartási, szervizelési és üzemeltetési feladatokhoz egyaránt alkalmassá teszi.
