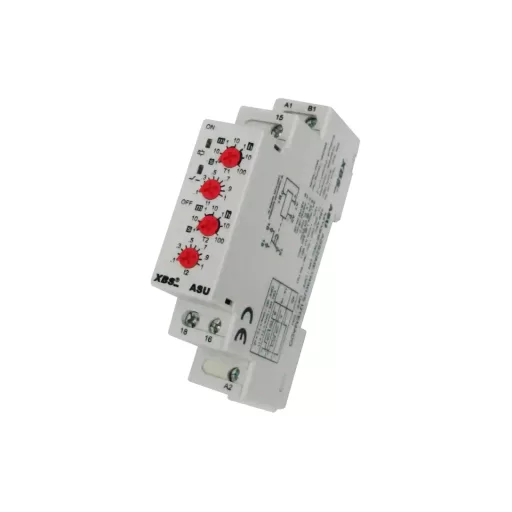

XBS ASU Aszimmetrikus időrelé 12-230V AC/DC

XBS ASU aszimmetrikus időrelé 12–230V AC/DC – állítható ütemadó

Az XBS ASU aszimmetrikus időrelé egy nagy pontosságú, univerzális ütemadó relé, amely 12–230V AC/DC tápfeszültséggel használható automatizálási, vezérlési és kapcsolási feladatokhoz. A fokozatmentesen állítható időbeállításoknak köszönhetően rugalmasan alkalmazható olyan rendszerekben, ahol ismétlődő be- és kikapcsolási ciklusok vezérlésére van szükség.

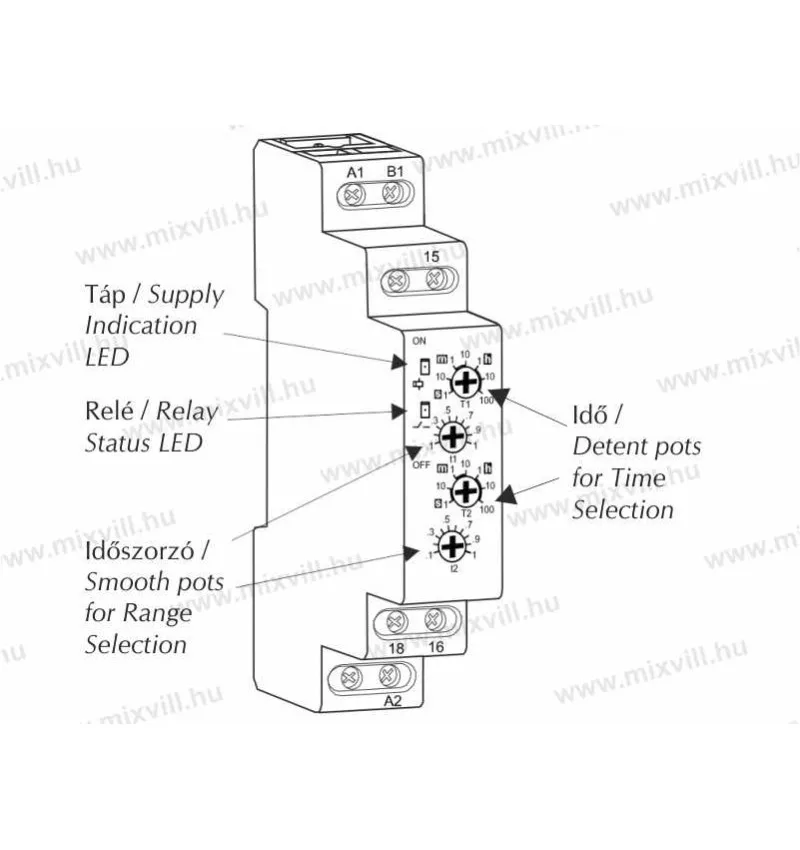

A készülék két alapvető működési módot támogat: KI-BE (OFF-ON) és BE-KI (ON-OFF) ciklust. Az időzítések egyszerűen beállíthatók a készüléken található tekerőgombok segítségével, így gyorsan illeszthető különböző automatizálási alkalmazásokhoz.

Gyors termékösszefoglaló

Az XBS ASU aszimmetrikus időrelé egy állítható ciklikus időrelé, amely ismétlődő be- és kikapcsolási folyamatok vezérlésére alkalmas. Univerzális 12–230V AC/DC tápellátása és pontos időzítése miatt ideális ipari, épületautomatizálási és vezérléstechnikai alkalmazásokhoz.

Összefoglaló specifikáció

• Terméktípus: Aszimmetrikus időrelé / ütemadó
• Tápfeszültség: 12–230V AC/DC
• Funkciók: KI-BE és BE-KI ciklikus működés
• Időbeállítás: Fokozatmentesen állítható
• Beállítás: Forgatógombos vezérlés
• Kimenet: Relékimenet (15-18)
• Alkalmazás: Automatizálási és vezérlési rendszerek

Főbb előnyök

• Nagy pontosságú időzítés.
• Széles tápfeszültség tartomány: 12–230V AC/DC.
• Kétféle ciklikus működési mód.
• Egyszerű beállítás fokozatmentes tekerőgombokkal.
• Sokoldalú felhasználhatóság ipari és épületautomatizálási rendszerekben.
• Megbízható relés kapcsolás.

Működési módok

A) KI-BE működés (OFF-ON)

Ebben az üzemmódban az A1-B1 nincs rövidre zárva. Az A1-A2 kapcsokra adott tápfeszültség után a kimenet (15-18) a beállított OFF idő alatt kikapcsolt állapotban marad.

Az OFF idő letelte után a 15-18 kimenet bekapcsol, és a beállított ON idő alatt aktív marad. A ciklus folyamatosan ismétlődik a tápfeszültség megszüntetéséig.

B) BE-KI működés (ON-OFF)

Ebben az üzemmódban az A1-B1 rövidre van zárva. Az A1-A2 kapcsokra adott tápfeszültség után a kimenet (15-18) a beállított ON idő alatt bekapcsolt állapotban marad.

Az ON idő letelte után a kimenet kikapcsol, majd az OFF idő következik. A beállított ciklus ismétlődik a tápfeszültség kikapcsolásáig.

Felhasználási terület

• Automatikus világításvezérlés.
• Szellőztető rendszerek idővezérlése.
• Szivattyúk ciklikus működtetése.
• Fűtési és hűtési rendszerek vezérlése.
• Ipari automatizálási feladatok.
• Gépvezérlési alkalmazások.
• Épületautomatizálási rendszerek.

Telepítési és használati javaslat

• A megfelelő működéshez válassza ki a kívánt KI-BE vagy BE-KI üzemmódot.
• Állítsa be az ON és OFF időket a forgatógombok segítségével.
• Ellenőrizze a tápfeszültség megfelelőségét a bekötés előtt.
• A telepítést villamos szakember végezze a vonatkozó előírások betartásával.

A használati utasítás IDE KATTINTVA letölthető.

Gyakori kérdések

Milyen tápfeszültséggel működik az XBS ASU időrelé?

Az időrelé 12–230V AC/DC tápfeszültséggel használható.

Milyen működési módokat támogat?

A készülék két ciklikus működési módot támogat: KI-BE és BE-KI üzemmódot.

Hogyan állítható az időzítés?

Az időbeállítások fokozatmentesen, a készüléken található tekerőgombokkal állíthatók.

Mire használható az aszimmetrikus időrelé?

Olyan vezérlési feladatokra alkalmas, ahol eltérő hosszúságú be- és kikapcsolási időszakok ismétlődő vezérlése szükséges.

Alkalmas ipari alkalmazásokhoz?

Igen, az XBS ASU időrelé ipari automatizálási és épületvezérlési rendszerekben is alkalmazható.
